GEBRUIKSAANWIJZING VLF410 SANUS

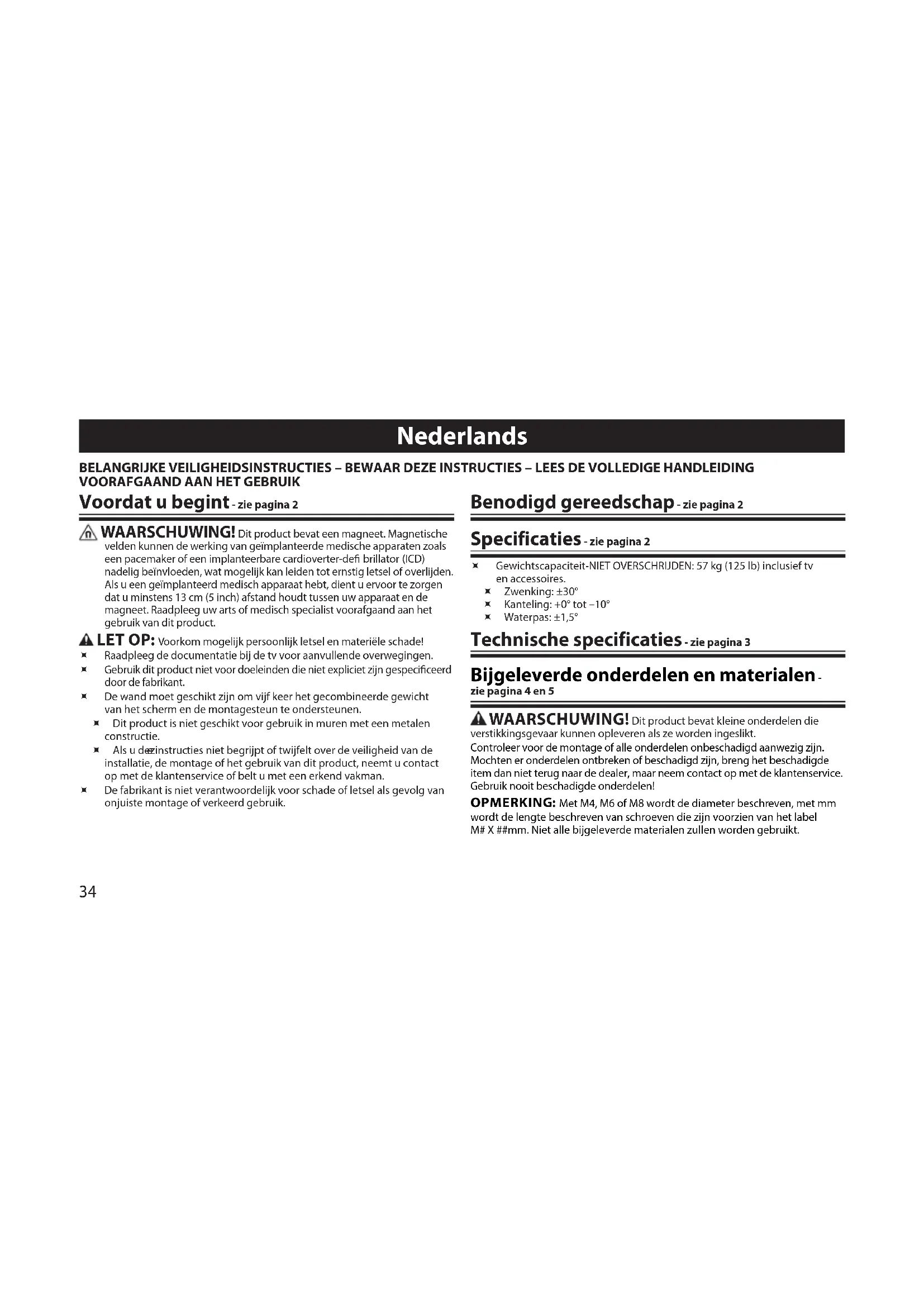

Voordatubegint-zie pagina 2

WAARSCHUWING!

velden können de werkung van geimplanteerde medische apparatenzoals een pacemaker of een implanteerbare cardioverter-defi brillator (ICD) nadelig beinloeden, wat möglichk kan leiden tot ernst letsel of overlijden. Als u een geimplanteerd medisch apparaat hebt, dient u ervoor te zorgen dat u minstens 13 cm (5 inch) afstand houdtussen uw apparaat en de magneet. Raadpleeg uw arts of medisch specialist voorafgaand aan het gebruik van dit product.

LET OP: Voorkom möglich persoonlijk letsel en materiële schadel!

Raadpleeg de documentatie bij de tv voor aanvullende overwegingen.
Gebruik dit product Niet voor doeleinden die Niet expliciet+zijn gespecificeerd door de fabrikant.
De wand要去 geschikt zich on vrijkeer het gecombineerde gewicht van het scherm en de montagesteun te ondersteunen.

• Dit product is nicht geschickt voor gebruik in muren met een metalen constructie.
  Als u deginstructies Niet begrijt of twijfelt over de veilighheid van de installatione, de montage of het gebruik van dit product, neemt u contact op met de klantenservice of belt u met een erkendvakman.
  De fabrikant is nicht verantwoordelijk voor schade of letsel als gevolg van onjuiste montage of verkeerd gebruik.

Benodigd gereedschap -zie pagina 2

Bijgeleverde onderdelen en materialen. zie pagina 4 en 5

WAARSCHUWING! Dit product bevatkleine onderdelen die verstikkingsgevaar hunnen opleveren als ze worden ingeslikt.

Controleer voor de montage of alle onderdelen onbeschadigd aanwezig+zijn.
Mocht den onderdelen ontbreken of beschadigd+zijn, breng het beschadigde item dan Niet terug maar de dealer, maar neem contact op met de klantenservice.
Gebruik nooit beschadigde onderdelen!

OPMERKING: Met M4, M6 of M8 wordt de diameter beschreiben, met mm wordt de lenghte beschreiben van schroeven die voorzien van het label M# X #mm. Niet alle bijgeleverde materialen zullen worden gebruikt.

1 Tv-materialen selecteren -zie pagina 6

U moet de schroeven in de schroefinzetten aan de achterkant van de tv handmatig vastdraaien, zodat u de juiste schroefdiameter knot bepalen (M4, M6 of M8). Probeer eerst alleen een schroef te gebruiken. Als umeer ruimte nodig hebt, probeert u een schroef met een afstandring.

A LET OP: Voorkom möglichk persoonlijk letsel en materiele schade! Als u materialen gebruikt die te lang zich, kurz u hiermee möglichk uw tv beschadigen. Als u werdenstand voelt,要去 u onmiddelijk stoppen en contact opnemen met de klantenservice.

1-1 Beugels aan de tv monteren-zie pagina 7

Gebruik de materialen die u in stap 1 hebt geseleerd om de beugels aan de tv te bevestigen.

A. Gebruik optie A als uw tv een vlakke anschert Kant zonder uitssteeksels heeft.
B. Gebruik optie B als uw tv een onregelmatie achechterkant of verzonden montagegaten heegt, of als ueer ruimte nodig hebt voor kabels, uitsparingen of uitsteeksels.

Controller of de beugels waterpas op de achterkant van de tv liggen.

2 De wandplaat bevestigen -zie pagina 8

2-1 De wandplaat voorbereiden voor montage-zie pagina 8

Schuif de armen van de wandplaat [01] samen en breng de schuifvergrendeling [17] aan. Hiermee worden de armen vollediguitgetrokken vergrendeld, waardoor de wandplaat en tv-bevestiging eenvoudiger konnen worden gemonteerd.

2-2 (Montage aan een houten drager) De dragers zoeken -zie pagina 9

Voor hulp bij het bepalen van de locatie voor de wandplaat, zie de Height

Finder op sanus.com.

LET OP: Voorkom persoonlijk letsel of materielle schadel!

Materialen die de muur bedekken,ogensiet dikker zich dan 16 mm (5/8 inch).
Minimale grotte houten drager: gebruikelijk 51 × 102 ~mm (2 x 4 inch), nominaal 38 × 89 ~mm ( 1^1 / 2 × 3^1 / 2 inch)

1. Zoek de dragers. Controleer het midden van de drager met een priem of een dunne spijker, of gebruik een balkzoeker van rand tot rand.
2. Plaats de wandplaatsjabloon [27] waterpas en markee de locaties van de gaten.

2-3 Montagegaten boren en de wandplaat bevestigen -zie pagina 10

A LET OP: Voorkom möglichk letsel of materiele schade! De montagegaten MOETEN tot een diepte van 75 mm (3 inch) worden geboard met behulp van een boorkop van 5,5 mm (7/32 inch).
A LET OP: Een onjuist gebruik kan de grip van de bout verminderen. × Draai de bouten NIET te strak [03].

Draai de bouteen [03] alleen vast tot de afstandsringetjes [04] stevig gegen de wandplaat [01] zitten.

2-2 (massief beton of betonblok) De wand markeren en montagegaten boren -zie pagina 11

Voor hulp bij het bepalen van de locatie voor de wandplaat, zich de Height Finder op sanus.com.

Zie stap 2-1 voordat u deze stapuitvoert.

Plaats de wandplaatsjabloon [27] waterpas en markeer de locaties van de gaten.

A LET OP: Voorkom möglichk letsel of materielle schadel

Bevestig de wandplaat [01]rechtstreeks op het betonnen oppervlak.
Minimale dikte massief beton: 203 mm (8 inch)
Minimale grotte betonblok: 203× 203× 406mm (8× 8× 16 inch)
Minimale horizontale afstand tussen bevestigingen: 406 mm (16 inch)

De montagegaten MOETEN tot een diepte van 75 mm (3 inch) worden geboard met behulp van een boorkop van 10mm (3/8 inch).

Boor nooit in het cement tussen blokken.

2-3 Ankers en bouteins -zie pagina 12

Plaats de ankers voor de bouten [05]. Steek verwolgens de bouten [03] door de wandplaat [01] en in de ankers.

A LET OP: Een onjuist gelebruik kan de grip van de bout verminderen. Zo voorkomt u persoonlijk letsel of materiele schade:

Zorg ervoor dat de ankers [05] helemaal in het betonoppervlak worden geplaatst.
Draai de bouten [03] alleen vast tot de afstandsringetjes [04] stevig gegen de wandplaat [01] zitten.
× Draai de bouteN NIET te strak [03].

3 Wandplaatafdekkingen & kabelbeheersystem installeren - zie pagina 14

Monteer de bovenste afdekking [25] met behulp van de 1/8 inch zeskantsleutel [21] en vier schroeven [20].

Plaats dechterplaat van het kabelbeheersysteme [26] over de twee kleinst-gaten aan de onderkant van de wandplaat [01].

Gebruik de 12 inch zeskantsleutel [21] en vier schroeven [20] om de onderste wandplaatafdekking [25] en het kabelbeheersystem [26] aan de wandplaat te bevestigen.

Gebruik twee schroeven [19] om de frontplaat van het kabelbeheersystem [26] aan de binnenkant van de tv-interface [01] te bevestigen.

4 De tv aan de wandplaat bevestigen-zie pagina 15

Zorg ervoor dat u de tv-beugels op de interface haakt, zoals in de afbeelding worden getoond

A LET OP: Voorkom möglichk letsel of materiele schade!

ZWAAR! Voor het uitvoeren van deze stap is assistentie vereist.

4-1 Kapjes bevestigen -zie pagina 16

Bevestig de klikkapjes [22] aan de interface [01] met behulp van de schroeven [18].

5 Kabelvoering -zie pagina 17

Sluit de benodigde snoeren en/of kabels aan op de tv.

1. Schuif de drie afdekkingen van het kabelbeheersystem [26] van de voorkant (frontplaatmontage), dechterkant (wandplaatmontage) en het midden (zwevend).
2. Leid de snoeren en/of kabels door de drie secties.
3. Plaats de afdekkingen wee terug.

6 Kanteling en niveau aanpassen

1. Pas de Kanteling omhoog/omlaag handmatig aan of met behulp van de M3-inbussleutel [24].
2. Pas het niveau aan.
   Nadat de installment is voltooid:
   A. Haal de schuifvergrendeling [17]uit de vergrendelde positie.
   B. Plaats de schuifvergrendeling [17] in de groeven op een van de schuiven voor opslag.

Optioneel - De tv verwijdersen -zie pagina 20

Italiano

ISTRUZIONI DI SICUREZZA IMPORTANTI - CONSERVARE QUESTE ISTRUZIONI - LEGERE TUTTE LE ISTRUZIONI PRIMA DI USARE QUESTO PRODOTTO

Milestone AV Technologies enhaar aangesloten bedriven en dochteronderemingen (verder samen te noemen:"Milestone") haben de intentie deze montagehandleiding zo accuratn en volledig mogelijk te make. Echter, Milestone claimiet nat de informatie in deze montagehandleiding een weergave vormt van alle denkbare details, voorwaarden en variancies. Milestone claimot ook niet dat het rekening hebget houden met{iederere mogelijk eventualiteit in verband met de instalatie of het gebruik van dit product.De Informatie in deze montagehandling is onderhevig aan verandering zonder dat Milestone verplicht is zuarks te berichten, en zonder dat Milestone dienaangaande enigerlei andere verplichtingen heeft. Milestone doet geen eukte uitspraak van waarborg, hetzij expliciet of implicit, met betrekking tde informatie die in de zeige montagehandling is opgenomen. Milestone aanvaardt geen ekele verantwoerdelijkheid voor de accuaatheid, volledigkeit of adequatev an de informatie die in dit document is opgenommen.
