MANUAL DE USUARIO VLF410 SANUS

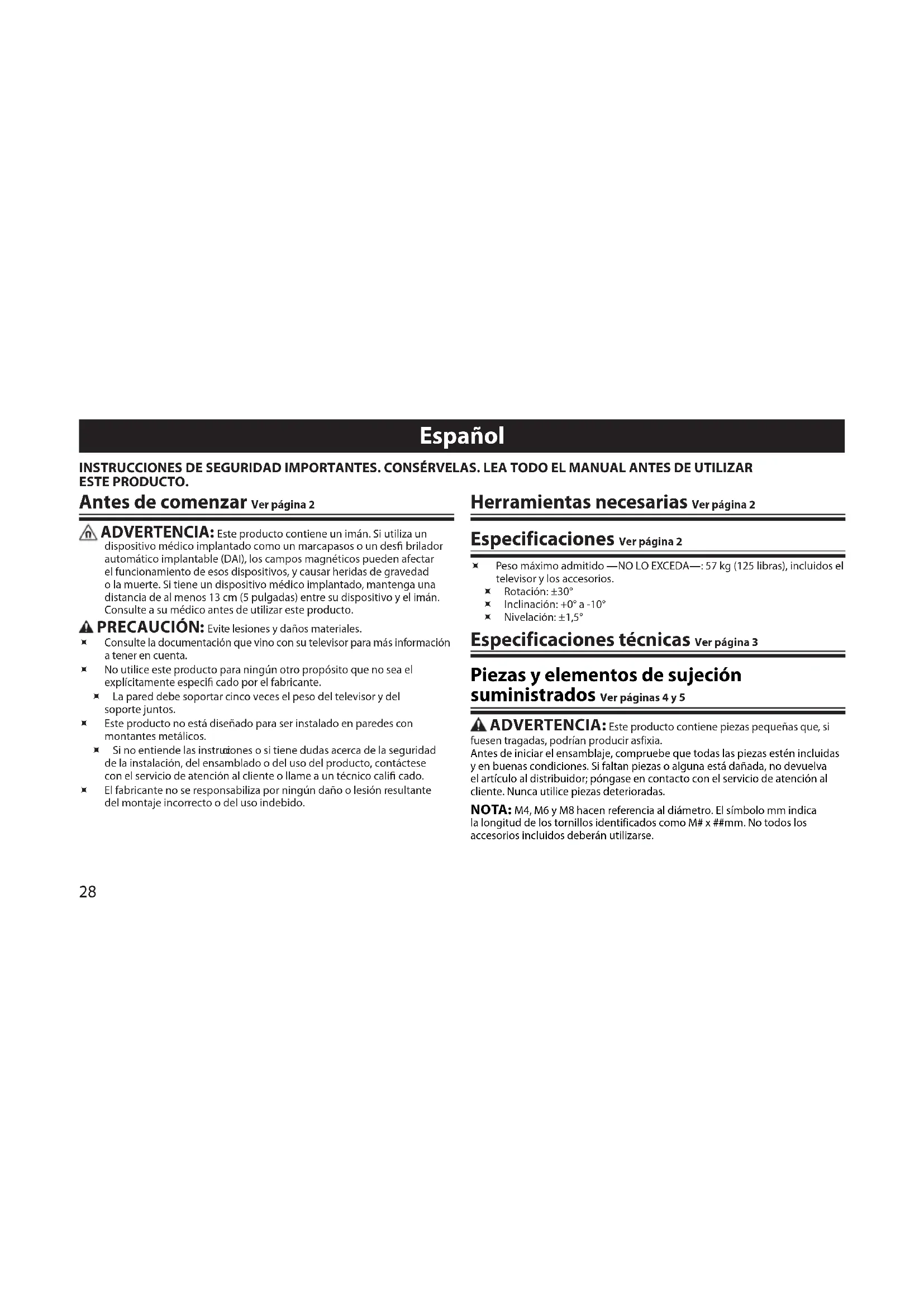

Nach Abschluss der Montage: A. Entfernen Sie den Riegel [17] aus der Verriegelungsposition. B. Stecken Sie den Riegel [17] zur Aufbewahrung in eine der Rillen der Gleitschienen. Optional – Abnehmen des Fernsehers – siehe Seite 2028 Español INSTRUCCIONES DE SEGURIDAD IMPORTANTES. CONSÉRVELAS. LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO. Antes de comenzar Ver página 2 ADVERTENCIA: Este producto contiene un imán. Si utiliza un dispositivo médico implantado como un marcapasos o un des brilador automático implantable (DAI), los campos magnéticos pueden afectar el funcionamiento de esos dispositivos, y causar heridas de gravedad o la muerte. Si tiene un dispositivo médico implantado, mantenga una distancia de al menos 13 cm (5 pulgadas) entre su dispositivo y el imán. Consulte a su médico antes de utilizar este producto. PRECAUCIÓN: Evite lesiones y daños materiales. Ù Consulte la documentación que vino con su televisor para más información a tener en cuenta. Ù No utilice este producto para ningún otro propósito que no sea el explícitamente especi cado por el fabricante. Ù La pared debe soportar cinco veces el peso del televisor y del soporte juntos. Ù Este producto no está diseñado para ser instalado en paredes con montantes metálicos. Ù Si no entiende las instruc ciones o si tiene dudas ac erca de la seguridad de la instalación, del ensamblado o del uso del producto, contáctese con el servicio de atención al cliente o llame a un técnico cali cado. Ù El fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o del uso indebido. Herramientas necesarias Ver página 2 Especificaciones Ver página 2 Ù Peso máximo admitido —NO LO EXCEDA—: 57 kg (125 libras), incluidos el televisor y los accesorios. Ù Rotación: ±30° Ù Inclinación: +0° a -10° Ù Nivelación: ±1,5° Especificaciones técnicas Ver página 3 Piezas y elementos de sujeción suministrados Ver páginas 4 y 5 ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia. Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada, no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas. NOTA: M4, M6 y M8 hacen referencia al diámetro. El símbolo mm indica la longitud de los tornillos identificados como M# x ##mm. No todos los accesorios incluidos deberán utilizarse.29 1 Seleccione los elementos de sujeción para el televisor Ver página 6 Enrosque manualmente los tornillos en los encastres roscados del dorso del televisor a fin de determinar el diámetro correcto de los tornillos (M4, M6 o M8). Primero pruebe utilizar un tornillo solo. Si necesita más espacio, pruebe con un tornillo y un espaciador. PRECAUCIÓN: Evite lesiones y daños materiales. Si usa elementos de sujeción demasiado largos puede dañar el televisor. Si encuentra resistencia, deténgase de inmediato y contáctese con el servicio de atención al cliente. 1-1 Fije las placas de sujeción al televisor Ver página 7 Utilice los elementos de sujeción que seleccionó en el paso 1. Fije las placas de sujeción a su televisor.

1. Use la opción A si su televisor tienen un dorso plano o libre de

2. Use la opción B si su televisor tiene un dorso irregular, orificios de

montaje, o si necesita más espacio para cables, huecos o protuberancias. Verifique que las placas de sujeción hayan quedado niveladas en el dorso del televisor. 2 Instalar la placa mural Ver página 8 2-1 Prepare la placa mural para su montaje Ver página 8 Deslice los brazos de la placa mural [01] juntos e inserte el dispositivo de bloqueo [17] en su lugar. Esto bloqueará los brazos en la posición extendida y facilitará el montaje de la placa mural y del televisor. 2-2 (Instalación en montantes de madera) Localice los montantes Ver página 9 Si necesita ayuda para determinar la ubicación de la placa mural, utilice la herramienta HeightFinder disponible en sanus.com. PRECAUCIÓN: Evite lesiones y daños materiales. Ù El material que recubre la pared no debe exceder los 16 mm (5/8 de pulgada). Ù Tamaño mínimo del montante de madera: común 51 mm x 102 mm (2 x 4 pulgadas), nominal 38 mm x 89 mm (1¹/ x 3¹/ pulgadas).

1. Localice los montantes. Veri que el centro del montante con un punzón

o un clavo delgado, o bien utilice un detector de bordes de montantes.

2. Nivele la placa mural [27] y marque la ubicación de los ori cios.

2-3 Realice los orificios guía y fije la placa mural Ver página 10 PRECAUCIÓN: Evite lesiones y daños materiales. Los ori cios DEBEN realizarse con una mecha de 5,5 mm (7/32 de pulgada) de diámetro hasta una profundidad de 75 mm (3 pulgadas). PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención de los tornillos tirafondo. Ù NO ajuste en exceso los tornillos tirafondo [03]. Ù Ajuste los tornillos tirafondo [03] solamente hasta que las arandelas [04] queden firmes contra la placa mural [01]. 2-2 (Hormigón o bloques de cemento) Marque la pared y realice los orificios guía Ver página 11 Si necesita ayuda para determinar la ubicación de la placa mural, utilice la herramienta HeightFinder disponible en sanus.com. Ver el paso 2-1 antes de realizar este paso. Nivele la placa mural [27] y marque la ubicación de los orificios. PRECAUCIÓN: Evite lesiones y daños materiales. Ù Instale la placa mural [01] directamente sobre la superficie de hormigón. Ù Espesor mínimo del hormigón: 203mm (8 pulgadas) Ù Tamaño mínimo del bloque de cemento: 203 x 203 x 406 mm (8 x 8 x 16 pulgadas) Ù Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16 pulgadas)30 Ù Los orificios DEBEN realizarse con una mecha de 10 mm (3/8 de pulgada) de diámetro hasta una profundidad de 75 mm (3 pulgadas). Ù Nunca perfore el cemento que une los bloques. 2-3 Inserte los anclajes y los tornillos tirafondo Ver página 12 Inserte los anclajes para tornillos tirafondo [05]. Luego pase los tornillos tirafondo [03] por la placa mural [01] e insértelos en los anclajes. PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención de los tornillos tirafondo. Para evitar lesiones y daños materiales: Ù Cerciórese de que los anclajes [05] hayan quedado nivelados respecto de la superficie de hormigón. Ù Ajuste los tornillos tirafondo [03] solamente hasta que las arandelas [04] queden firmes contra la placa mural [01]. Ù NO ajuste en exceso los tornillos tirafondo [03]. 3 Instalar las cubiertas de la placa mural y el ensamblaje para organización de cables Ver página 14 Coloque la cubierta superior [25] utilizando la llave hexagonal de ⁄ de pulgadas [21] y cuatro tornillos [20]. Ubique la placa trasera del ensamblaje para organización de cables [26] sobre los dos ori cios más pequeños de la parte inferior de la placa mural [01]. Utilice la llave hexagonal de ⁄ de pulgadas [21] y los cuatro tornillos [20] para jar la cubierta de la placa inferior [25] y el ensamblaje para organización de cables [26] a la placa mural. Utilice dos tornillos [19] para jar la placa frontal del ensamblaje para organización de cables [26] a la parte interna de la placa de conexión del televisor [01]. 4 Fijar el televisor al ensamblaje de la placa mural Ver página 15 Asegúrese de enganchar los soportes del televisor en la placa de conexión, como se muestra en la ilustración. PRECAUCIÓN: Evite lesiones y daños materiales. ¡ELEMENTO PESADO! Necesitará ayuda en este paso. 4-1 Coloque las tapas Ver página 16 Fije las tapas [22] a la placa de conexión [01] utilizando los tornillos suministrados [18]. 5 Organizar los cables Ver página 17 Enchufe los cables necesarios al televisor.

1. Deslice las tres cubiertas del sistema organizador de cables [26] para abrir

los módulos frontal (placa frontal), posterior (placa mural) y medio ( otante).

2. Pase los cables por las tres secciones.

3. Cierre las cubiertas.

6 Ajuste la inclinación y la nivelación

1. Ajuste la tensión de inclinación hacia arriba o hacia abajo en forma manual

o con la llave hexagonal M3 [24].

2. Ajuste la nivelación.
