MANUAL DE UTILIZADOR Aauarius Universal 1500 OASE

Bloco do motor Regulador do caudal / Unidade de aspiração Filtro Bocal escalonado

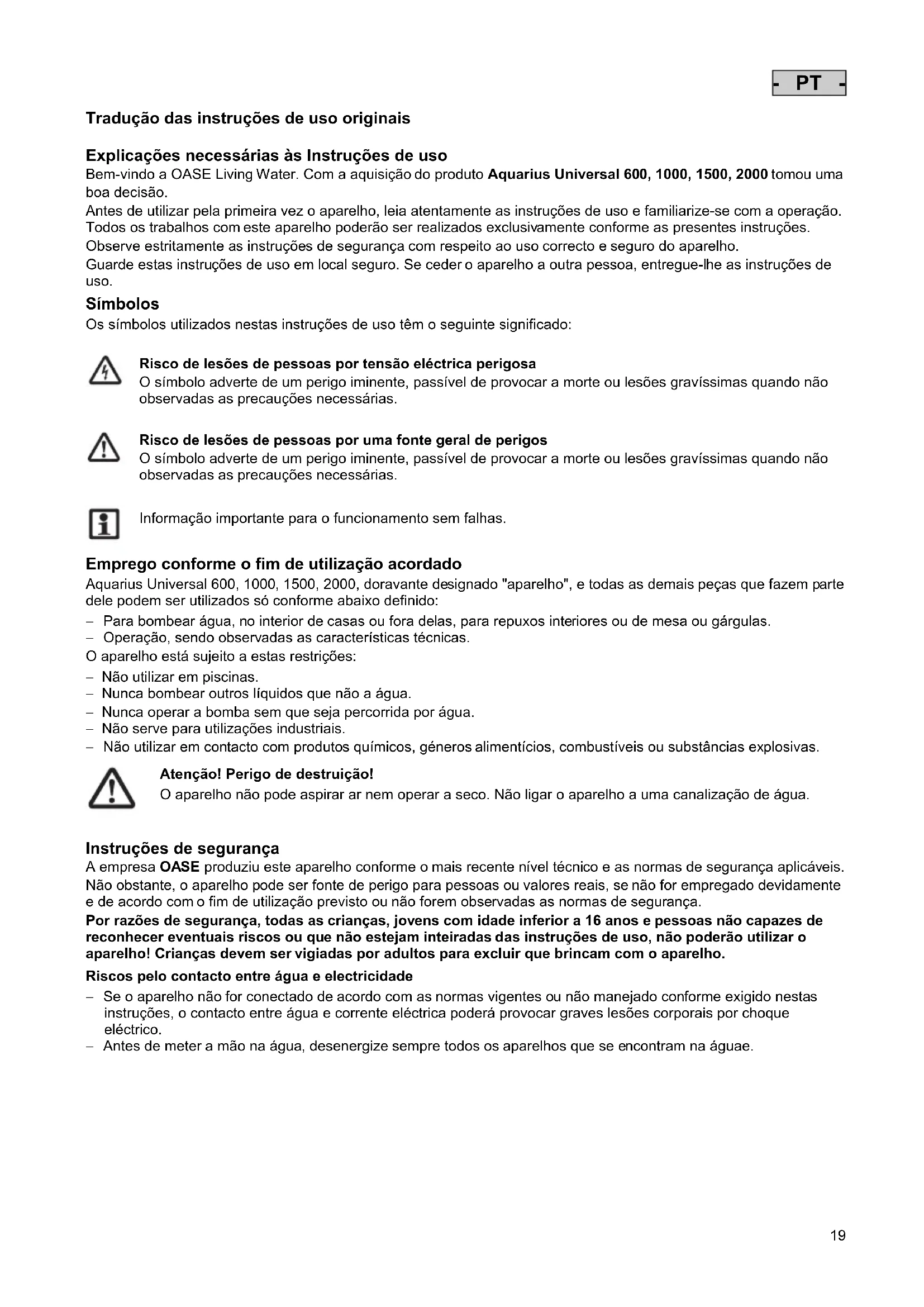

Guarde el equipo sumergido en el agua o llenado con agua y protéjalo contra las heladas. ¡No sumerja el enchufe en el agua! Reparación Una caja dañada no se puede reparar y por lo tanto no se puede seguir utilizando. Deseche adecuadamente el equipo.19 - PT - Tradução das instruções de uso originais Explicações necessárias às Instruções de uso Bem-vindo a OASE Living Water. Com a aquisição do produto Aquarius Universal 600, 1000, 1500, 2000 tomou uma boa decisão. Antes de utilizar pela primeira vez o aparelho, leia atentamente as instruções de uso e familiarize-se com a operação. Todos os trabalhos com este aparelho poderão ser realizados exclusivamente conforme as presentes instruções. Observe estritamente as instruções de segurança com respeito ao uso correcto e seguro do aparelho. Guarde estas instruções de uso em local seguro. Se ceder o aparelho a outra pessoa, entregue-lhe as instruções de uso. Símbolos Os símbolos utilizados nestas instruções de uso têm o seguinte significado:

Risco de lesões de pessoas por tensão eléctrica perigosa O símbolo adverte de um perigo iminente, passível de provocar a morte ou lesões gravíssimas quando não observadas as precauções necessárias.

Risco de lesões de pessoas por uma fonte geral de perigos O símbolo adverte de um perigo iminente, passível de provocar a morte ou lesões gravíssimas quando não observadas as precauções necessárias.

Informação importante para o funcionamento sem falhas.

Emprego conforme o fim de utilização acordado Aquarius Universal 600, 1000, 1500, 2000, doravante designado "aparelho", e todas as demais peças que fazem parte dele podem ser utilizados só conforme abaixo definido: − Para bombear água, no interior de casas ou fora delas, para repuxos interiores ou de mesa ou gárgulas. − Operação, sendo observadas as características técnicas. O aparelho está sujeito a estas restrições: − Não utilizar em piscinas. − Nunca bombear outros líquidos que não a água. − Nunca operar a bomba sem que seja percorrida por água. − Não serve para utilizações industriais. − Não utilizar em contacto com produtos químicos, géneros alimentícios, combustíveis ou substâncias explosivas.

Atenção! Perigo de destruição! O aparelho não pode aspirar ar nem operar a seco. Não ligar o aparelho a uma canalização de água. Instruções de segurança A empresa OASE produziu este aparelho conforme o mais recente nível técnico e as normas de segurança aplicáveis. Não obstante, o aparelho pode ser fonte de perigo para pessoas ou valores reais, se não for empregado devidamente e de acordo com o fim de utilização previsto ou não forem observadas as normas de segurança. Por razões de segurança, todas as crianças, jovens com idade inferior a 16 anos e pessoas não capazes de reconhecer eventuais riscos ou que não estejam inteiradas das instruções de uso, não poderão utilizar o aparelho! Crianças devem ser vigiadas por adultos para excluir que brincam com o aparelho. Riscos pelo contacto entre água e electricidade − Se o aparelho não for conectado de acordo com as normas vigentes ou não manejado conforme exigido nestas instruções, o contacto entre água e corrente eléctrica poderá provocar graves lesões corporais por choque eléctrico. − Antes de meter a mão na água, desenergize sempre todos os aparelhos que se encontram na águae. - PT -20 - PT - Instalação eléctrica conforme as normas vigentes − Todas as instalações eléctricas devem preencher os requisitos constantes das normas nacionais, podendo ser realizadas só por electricista qualificado e autorizado. − É electricista quem em virtude da sua formação profissional, conhecimentos e experiência profissional tem a habilitação e autorização para julgar e realizar os trabalhos dos quais for encarregado. O trabalho como electricista também inclui a capacidade de reconhecer eventuais perigos e a observação das normas, disposições e regulamentos nacionais e regionais. − Se houver dúvidas ou problemas, dirija-se a um electricista qualificado e autorizado! − Antes de conectar o aparelho, verifique que as características do aparelho correspondem às da rede eléctrica. As caractrísticas do aparelho estão indicadas na chapa de identificação ou sobre a embalagem ou nestas instruções de utilização. − O disjuntor de corrente de avaria deve proteger o aparelho com o valor máximo de 30mA (rated leakage current). − Os fios de extensão e distribuidores eléctricos (por exemplo, conjunto de várias tomadas) devem ser autorizados para a utilização fora da casa (protecção contra salpicos de água). − A secção dos cabos de conexão à rede eléctrica não pode ser inferior à de cabos com revestimento de borracha (referência H05RN-F). Os cabos de extensão devem corresponder à norma DIN VDE 0620. − Proteger os conectores contra humidade. − Ligue o aparelho só com uma tomada instalada de acordo com as normas vigentes. Operação segura − Em caso de fios eléctricos defeituosos ou carcaça defeituosa, o aparelho não pode ser posto em funcionamento! − Não transporte nem puxe o aparelho pelo fio de conexão. − Instale e posicione todos os fios eléctricos de forma que não possam ser danificados e ninguém possa tropeçar. − Não abra nunca a carcaça do aparelho ou os componentes do mesmo, a menos que as instruções de uso autorizem expressamente tal intervenção. − Utilize só peças de reposição originais e acessório original por serem compatíveis com o aparelho. − Não efectue modificações técnicas do aparelho. − Faça o aparelho reparar só por centros concessionados pela OASE. − Os cabos de alimentação não podem ser substituídos. Em caso de cabo eléctrico defeituoso, deve ser substituído todo o aparelho ou componente, − Utilize o aparelho só quando não estão pessoas na água! − Mantenha a tomada e a ficha eléctrica secas. Nota importante! O aparelho está dotado de um íman permanente. O campo magnético é capaz de afectar pace-makers. Operar a bomba mergulhada na água (A, B) Atenção! Perigo de destruição! O aparelho não pode aspirar ar nem funcionar a seco. Ajustar a entrada da unidade de aspiração (A). Entrada lateral: Possibilidade de caudal máximo, os sedimentos do fundo não são aspirados. Entrada inferior: Durante a operação, a aspiração pode realizar-se até um nível de água de 5 mm. Operar o aparelho apenas com o filtro. Encurtar o bocal escalonado de acordo com o diâmetro da mangueira e enroscar na saída (B1). O aparelho deve ser instalado com os pés voltados para baixo e na posição horizontal (B2). Operar a bomba fora da água (A, C) Atenção! Perigo de destruição! O aparelho não pode aspirar ar nem funcionar a seco. Não conectar o aparelho a canalizações de água. Ajustar para cima a entrada da unidade de aspiração (A). Operar o aparelho sem filtro. Encurtar ambos os bocais escalonados de acordo com os diâmetros das mangueiras e enroscar, respectivamente, na entrada e na saída (C1). O aparelho deve ser instalado com os pés voltados para baixo e na posição horizontal (C2). De modo a impossibilitar a aspiração de ar, o aparelho e a mangueira de entrada devem estar sempre abaixo do nível de água (C2).21 - PT - Pôr o aparelho em funcionamento

Atenção! A bomba não pode ser operada sem água. Consequência possível: Destruição da bomba. Medida de protecção: Controlar de vez em quando o nível de água. O aparelho deve encontrar-se posici- onado sempre debaixo do nível de água. Ajuste o caudal através do regulador (D). Estabelecer a alimentação eléctrica conforme abaixo descrito: Ligar: Conectar à ficha à tomada. O aparelho liga imediatamente com o estabelecimento da alimentação eléctrica. Desligar: Desconectar a ficha.

Atenção! O sensor de temperatura desliga automaticamente a bomba em caso de sobrecarga. Após o arrefecimento do motor, a bomba liga automaticamente. Perigo de acidente! Coloque o aparelho num recinto que o proteja da radiação solar directa (max. 40 ºC). Limpeza e manutenção

Atenção! Tensão eléctrica perigosa. Consequências possíveis: Morte ou graves lesões. Medidas de protecção: − Antes de meter a mão na água, desconecte as fichas eléctricas de todos os aparelhos que se encontram no lago de jardim. − Antes de fazer trabalhos no próprio aparelho, desconecte a ficha eléctrica. Limpar o aparelho Desmontar e limpar o aparelho (E). Se necessário, limpar o aparelho com água limpa e uma escova macia. − A fim de remover aderências calcárias resistentes da bomba, também se pode usar um detergente doméstico, livre de vinagre e cloro. Seguidamente, limpar bem a bomba mediante água limpa. − Não utilizar detergentes agressivos ou solventes químicos, passíveis de destruir a carcaça ou influir negativamente no funcionamento. Anomalia Anomalia Causa Remédio Ausência de tensão eléctrica Controlar a tensão eléctrica O aparelho não arranca Rotor bloqueado Limpar Regulador fechado Abrir o regulador Filtro ou rotor sujos, mangueira entupida Limpar Mangueira defeituosa Substituir Mangueira estrangulada Endireitar a mangueira Altura insuficiente do repuxo Rotor gasto Substituir o rotor Filtro entupido Limpar Após pouco tempo de funcionamento, o aparelho desliga Temperatura excessiva da água Temperatura máxima de +35 °C da água Descartar o aparelho usado

O aparelho não poderá ser eliminado com o lixo doméstico! Deverá ser entregue ao sistema de recolha selectiva de lixo. Corte anteriormente o cabo de alimentação o que torna o aparelho inutilizável. Guardar/Invernar o aparelho Em caso de risco de geada, o aparelho tem de ser desinstalado. Faça uma boa limpeza e verifique a ausência de defeitos.

Tipo Voltagem considerada Potência absorvida Débito Coluna de água Profundidade de imersão Comprimento do cabo Peso Temperatura de água

À prova de pó. À prova de água até 1 m de profundidade. Em caso de geada, desinstalar o aparelho Eventuais perigos para pessoas com pace-makers! Proteger contra radiação solar directa. Não deitar ao lixo doméstico! Atenção! Leia as instruções de utilização
