MANUALE UTENTE Aauarius Universal 1500 OASE

Blocco motore Regolatore portata/unità di aspirazione Scatola del filtro Boccola a gradini per tubo flessibile

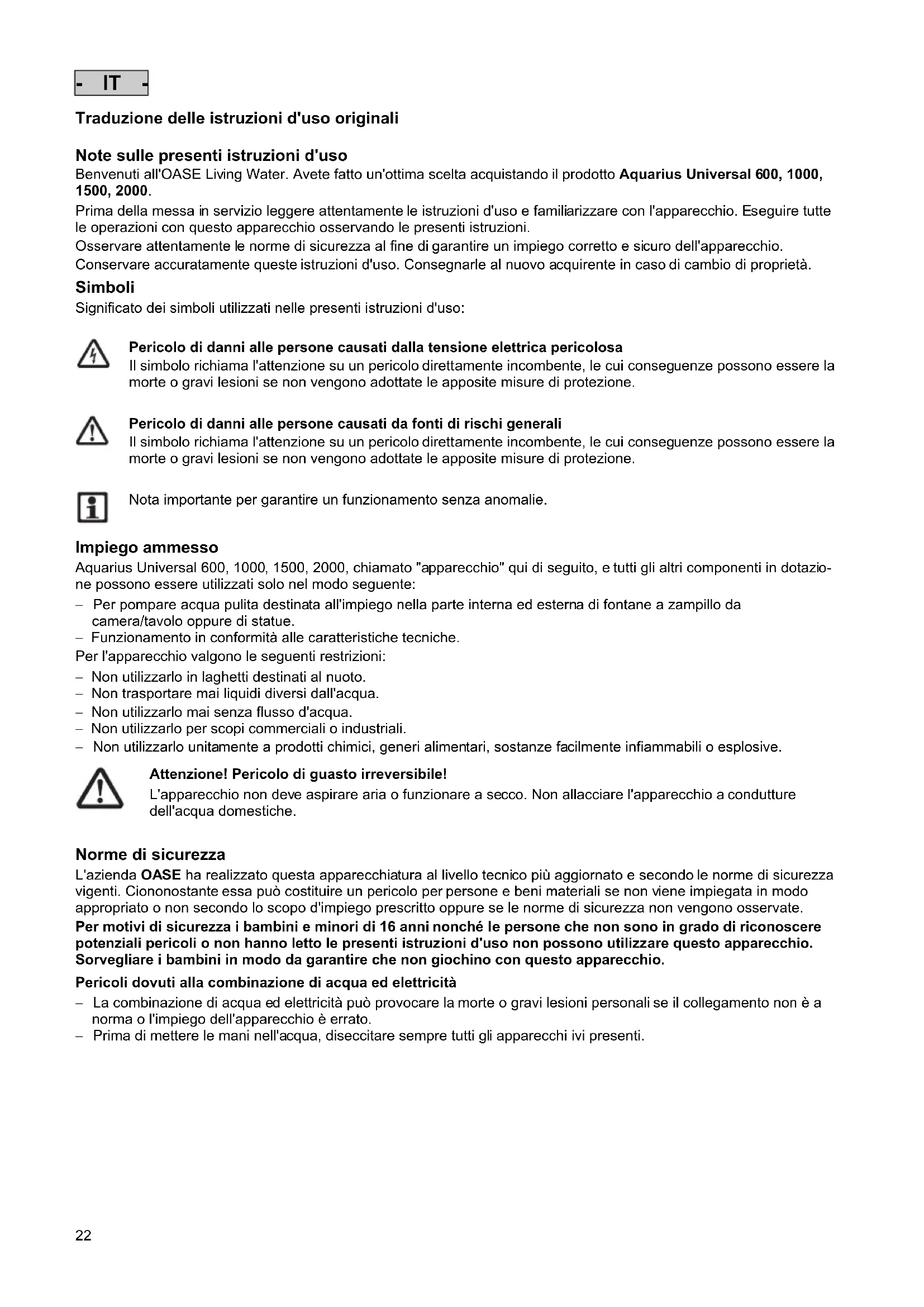

Guarde o aparelho mergulhado em água ou enchido de água e à prova de geada. Tenha atenção para que a ficha eléctrica não seja banhada. Reparação Uma carcaça defeituosa não é reparável, não podendo continuar a ser utilizada. Elimine o aparelho conforme as disposições legais obrigatórias.22 - IT - Traduzione delle istruzioni d'uso originali Note sulle presenti istruzioni d'uso Benvenuti all'OASE Living Water. Avete fatto un'ottima scelta acquistando il prodotto Aquarius Universal 600, 1000, 1500, 2000. Prima della messa in servizio leggere attentamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte le operazioni con questo apparecchio osservando le presenti istruzioni. Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparecchio. Conservare accuratamente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cambio di proprietà. Simboli Significato dei simboli utilizzati nelle presenti istruzioni d'uso:

Pericolo di danni alle persone causati dalla tensione elettrica pericolosa Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Pericolo di danni alle persone causati da fonti di rischi generali Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Nota importante per garantire un funzionamento senza anomalie.

Impiego ammesso Aquarius Universal 600, 1000, 1500, 2000, chiamato "apparecchio" qui di seguito, e tutti gli altri componenti in dotazio- ne possono essere utilizzati solo nel modo seguente: − Per pompare acqua pulita destinata all'impiego nella parte interna ed esterna di fontane a zampillo da camera/tavolo oppure di statue. − Funzionamento in conformità alle caratteristiche tecniche. Per l'apparecchio valgono le seguenti restrizioni: − Non utilizzarlo in laghetti destinati al nuoto. − Non trasportare mai liquidi diversi dall'acqua. − Non utilizzarlo mai senza flusso d'acqua. − Non utilizzarlo per scopi commerciali o industriali. − Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive.

Attenzione! Pericolo di guasto irreversibile! L'apparecchio non deve aspirare aria o funzionare a secco. Non allacciare l'apparecchio a condutture dell'acqua domestiche. Norme di sicurezza L'azienda OASE ha realizzato questa apparecchiatura al livello tecnico più aggiornato e secondo le norme di sicurezza vigenti. Ciononostante essa può costituire un pericolo per persone e beni materiali se non viene impiegata in modo appropriato o non secondo lo scopo d'impiego prescritto oppure se le norme di sicurezza non vengono osservate. Per motivi di sicurezza i bambini e minori di 16 anni nonché le persone che non sono in grado di riconoscere potenziali pericoli o non hanno letto le presenti istruzioni d'uso non possono utilizzare questo apparecchio. Sorvegliare i bambini in modo da garantire che non giochino con questo apparecchio. Pericoli dovuti alla combinazione di acqua ed elettricità − La combinazione di acqua ed elettricità può provocare la morte o gravi lesioni personali se il collegamento non è a norma o l'impiego dell'apparecchio è errato. − Prima di mettere le mani nell'acqua, diseccitare sempre tutti gli apparecchi ivi presenti. - IT -23 - IT - Installazione elettrica conforme alle norme − Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo da un elettricista specializzato. − Una persona viene considerata un elettricista specializzato se essa è abilitata e autorizzata - data la formazione professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del tecnico comprende anche il saper riconoscere eventuali pericoli e l'osservanza delle norme, prescrizioni e disposizioni nazionali vigenti in materia. − Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi. − Eseguire il collegamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica concordano. I dati sono riportati sulla targhetta di identificazione dell'apparecchio o sulla confezione, oppure in queste istruzioni d'uso. − L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA. − I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua). − Le linee di allacciamento alla rete non devono avere una sezione trasversale minore di quella delle condutture a tubo flessibile di gomma con la sigla H05RN-F. Le condutture di prolungamento devono soddisfare le norme DIN VDE 0620. − Proteggere le connessioni a spina contro l'umidità. − Collegare l'apparecchio solo ad una presa installata secondo le norme. Funzionamento sicuro − Non utilizzare l'apparecchio se i cavi elettrici o il corpo sono difettosi. − Non portare o tirare l'apparecchio agendo sul cavo elettrico. − Installare tutti i cavi in modo che siano protetti, non vengano danneggiati e che nessuno possa inciampare. − Non aprire mai il corpo dell'apparecchio o dei relativi componenti se ciò non è espressamente indicato nelle istruzioni d'uso. − Utilizzare solo parti di ricambio e accessori originali per l'apparecchio. − Non apportate mai modifiche tecniche all'apparecchio. − Far eseguire le riparazioni solo dal servizio assistenza autorizzato OASE. − Non è possibile sostituire i cavi. Smaltire apparecchio e componenti se un cavo è danneggiato. − Utilizzare l'apparecchio solo se nessuno è presente nell'acqua! − Mantenere presa e spina sempre asciutte. Importante! L'apparecchio è dotato di un magnete permanente. Il campo magnetico può influenzare pace- maker. Installare immerso (A, B) Attenzione! Pericolo di guasto irreversibile! L'apparecchio non deve aspirare aria o funzionare a secco. Allineare l'entrata dell'unità di aspirazione (A). Entrata laterale: flusso massimo possibile, i depositi del fondo non vengono aspirati. Entrata in basso: durante il funzionamento l'aspirazione è possibile fino a un livello dell'acqua di 5 mm. Far funzionare l'apparecchio solo scatola del filtro. Ridurre le boccole a gradini per tubo flessibile secondo il diametro del tubo flessibile ed avvitarle allo scarico (B1). Installare l''apparecchio orizzontalmente e con i piedi di supporto verso il basso (B2). Installare a secco (A, C) Attenzione! Pericolo di guasto irreversibile! L'apparecchio non deve aspirare aria o funzionare a secco. Non allacciare l'apparecchio a condutture dell'acqua. Allineare l'entrata dell'unità di aspirazione verso l'alto (A). Far funzionare l'apparecchio senza scatola del filtro. Ridurre le due boccole a gradini per tubo flessibile secondo i diametri dei tubi flessibili ed avvitarle rispettivamente all'entrata e allo scarico (C1). Installare l'apparecchio orizzontalmente e con i piedi di supporto verso il basso (C2). Affinché non venga aspirata dell'aria l'apparecchio ed il tubo flessibile di entrata devono essere sempre al di sotto del livello dell'ac- qua (C2).24 - IT - Messa in funzione

Attenzione! La pompa non deve funzionare a secco. Eventuali conseguenze: la pompa viene danneggiata irreparabilmente. Misure di protezione: controllare periodicamente il livello dell'acqua. Di solito l'apparecchio deve essere posizionato sotto il livello dell'acqua. Regolare la quantità di flusso con il regolatore (D). Realizzare l'alimentazione elettrica procedendo nel modo seguente: Avviamento: innestare la spina elettrica nella presa. L'apparecchio viene avviato immediatamente una volta stabilito il collegamento elettrico. Spegnimento: staccare la spina elettrica.

Attenzione! Il termostato incorporato disinserisce automaticamente la pompa in caso di sovraccarico. Dopo che il motore si è raffreddato la pompa viene reinserita automaticamente. Pericolo di infortunio! Collocate l'apparecchio in modo che non sia esposto all'irradiazione solare diretta (max. 40 ºC). Pulizia e manutenzione

Attenzione! Tensione elettrica pericolosa. Eventuali conseguenze: morte o gravi lesioni. Misure di protezione: − Prima di mettere le mani nell'acqua staccare le spine elettriche di tutte gli apparecchi ivi presenti. − Staccare la spina elettrica dell'apparecchio prima di intervenire sul medesimo. Pulire l'apparecchio Smontare e pulire l'apparecchio (E). Se necessario pulire l'apparecchio con acqua limpida e una spazzola morbida. − In caso di incrostazioni rigide di calcare, si possono utilizzare anche detergenti senza aceto e cloro di tipo commerciale. Poi pulire accuratamente la pompa con acqua limpida. − Non utilizzare mai detergenti aggressivi o soluzioni chimiche per non corrodere il corpo o compromettere il funzionamento dell'apparecchio. Guasto Guasto Causa Rimedio Manca tensione di rete Controllare la tensione di rete L'apparecchio non si avvia Rotore bloccato Pulire Regolatore troppo aperto Regolare il regolatore Scatola del filtro o rotore sporchi, tubo flessibile intasato Pulire Tubo flessibile difettoso Sostituire Tubo flessibile piegato Posare dritto il tubo flessibile Altezza della fontana insufficiente Rotore usurato Sostituire il rotore Filtro intasato Pulire L'apparecchio si disinserisce dopo un breve tempo di funzionamento Temperatura dell'acqua troppo alta Temperatura massima dell'acqua di +35 C° Smaltimento

Non smaltire questo apparecchio gettandolo nei rifiuti domestici! Utilizzare l'apposito sistema di ritiro. Rendere inutilizzabile l'apparecchio tagliando i cavi. Magazzinaggio/messa al riparo per l'inverno In caso di gelo l'apparecchio deve venire scollegato. Eseguite una pulitura a fondo e controllate se l'apparecchio è danneggiato.

Tipo Tensione di taratura Potenza assorbita Portata Colonna d'ac- qua Profondità d'immersione Lunghezza cavo Peso Temperatura dell'ac- qua

A tenuta di polvere. Impermeabile all'acqua fino a 1 m di profondità. In caso di gelo disinstalllare l'appa- recchio Possibili pericoli per persone con pace-maker! Proteggere contro i raggi solari diretti. Non smaltire con normali rifiuti domestici! Attenzione! Leggete le istruzioni d'uso!
