KÄYTTÖOHJE Aauarius Universal 1500 OASE

Moottorin pää Virtaamasäädin/imuyksikkö Suodatinkotelo Letkuyhde

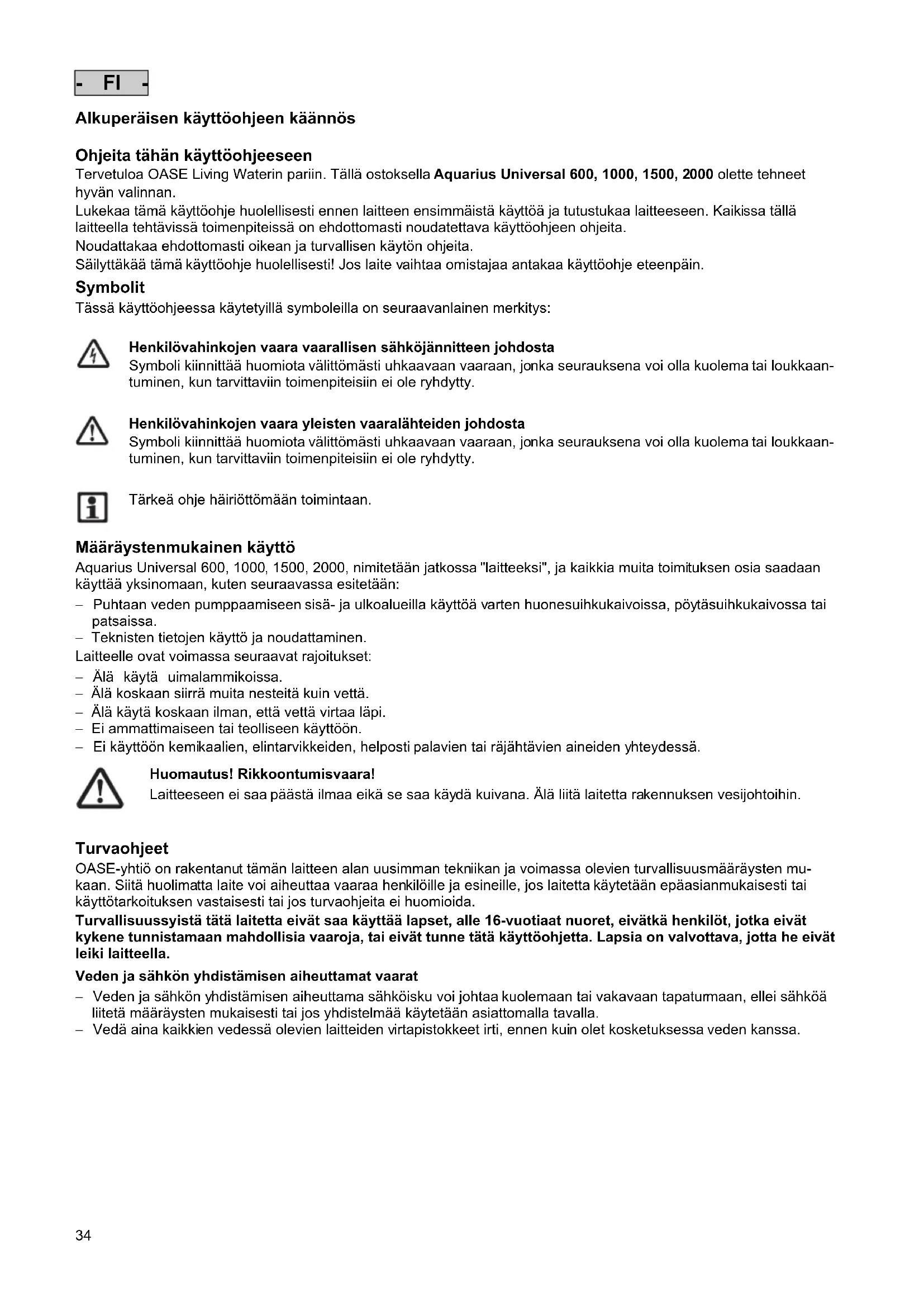

Förvara apparaten nedsänkt i vatten eller vattenfylld på en frostfri plats. Se till att stickkontakten inte ligger i vatten! Reparation En kåpa som har skadats kan inte repareras och får inte längre användas. Skrota apparaten enligt gällande föreskrifter.34 - FI - Alkuperäisen käyttöohjeen käännös Ohjeita tähän käyttöohjeeseen Tervetuloa OASE Living Waterin pariin. Tällä ostoksella Aquarius Universal 600, 1000, 1500, 2000 olette tehneet hyvän valinnan. Lukekaa tämä käyttöohje huolellisesti ennen laitteen ensimmäistä käyttöä ja tutustukaa laitteeseen. Kaikissa tällä laitteella tehtävissä toimenpiteissä on ehdottomasti noudatettava käyttöohjeen ohjeita. Noudattakaa ehdottomasti oikean ja turvallisen käytön ohjeita. Säilyttäkää tämä käyttöohje huolellisesti! Jos laite vaihtaa omistajaa antakaa käyttöohje eteenpäin. Symbolit Tässä käyttöohjeessa käytetyillä symboleilla on seuraavanlainen merkitys:

Henkilövahinkojen vaara vaarallisen sähköjännitteen johdosta Symboli kiinnittää huomiota välittömästi uhkaavaan vaaraan, jonka seurauksena voi olla kuolema tai loukkaan- tuminen, kun tarvittaviin toimenpiteisiin ei ole ryhdytty.

Henkilövahinkojen vaara yleisten vaaralähteiden johdosta Symboli kiinnittää huomiota välittömästi uhkaavaan vaaraan, jonka seurauksena voi olla kuolema tai loukkaan- tuminen, kun tarvittaviin toimenpiteisiin ei ole ryhdytty.

Tärkeä ohje häiriöttömään toimintaan.

Määräystenmukainen käyttö Aquarius Universal 600, 1000, 1500, 2000, nimitetään jatkossa "laitteeksi", ja kaikkia muita toimituksen osia saadaan käyttää yksinomaan, kuten seuraavassa esitetään: − Puhtaan veden pumppaamiseen sisä- ja ulkoalueilla käyttöä varten huonesuihkukaivoissa, pöytäsuihkukaivossa tai patsaissa. − Teknisten tietojen käyttö ja noudattaminen. Laitteelle ovat voimassa seuraavat rajoitukset: − Älä käytä uimalammikoissa. − Älä koskaan siirrä muita nesteitä kuin vettä. − Älä käytä koskaan ilman, että vettä virtaa läpi. − Ei ammattimaiseen tai teolliseen käyttöön. − Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä.

Huomautus! Rikkoontumisvaara! Laitteeseen ei saa päästä ilmaa eikä se saa käydä kuivana. Älä liitä laitetta rakennuksen vesijohtoihin. Turvaohjeet OASE-yhtiö on rakentanut tämän laitteen alan uusimman tekniikan ja voimassa olevien turvallisuusmääräysten mu- kaan. Siitä huolimatta laite voi aiheuttaa vaaraa henkilöille ja esineille, jos laitetta käytetään epäasianmukaisesti tai käyttötarkoituksen vastaisesti tai jos turvaohjeita ei huomioida. Turvallisuussyistä tätä laitetta eivät saa käyttää lapset, alle 16-vuotiaat nuoret, eivätkä henkilöt, jotka eivät kykene tunnistamaan mahdollisia vaaroja, tai eivät tunne tätä käyttöohjetta. Lapsia on valvottava, jotta he eivät leiki laitteella. Veden ja sähkön yhdistämisen aiheuttamat vaarat − Veden ja sähkön yhdistämisen aiheuttama sähköisku voi johtaa kuolemaan tai vakavaan tapaturmaan, ellei sähköä liitetä määräysten mukaisesti tai jos yhdistelmää käytetään asiattomalla tavalla. − Vedä aina kaikkien vedessä olevien laitteiden virtapistokkeet irti, ennen kuin olet kosketuksessa veden kanssa. - FI -35 - FI - Määräystenmukainen sähköasennus − Sähköasennusten on vastattava kansallisia asennusmääräyksiä ja ne saa tehdä vain sähköalan ammattilainen. − Henkilö on sähköalan ammattilainen, kun hän ammatillisen koulutuksensa, tietojensa ja kokemuksensa perusteella on kykenevä ja oikeutettu tekemään ja arvioimaan hänelle annettuja töitä. Työnteko ammattilaisena pitää sisällään myös mahdollisten vaarojen tunnistamisen sekä asiaankuuluvien paikallisten ja kansallisten normien, sääntöjen ja määräysten huomioon ottamisen. − Jos sinulla on kysymyksiä tai ongelmia, käänny oman sähköalan ammattilaisesi puoleen. − Laitteen liittäminen on sallittua vain, kun laitteen ja virransyötön sähköiset tiedot ovat yhtäpitäviä. Laitetiedot ovat laitteen tyyppikilvessä tai pakkauksessa tai tässä käyttöohjeessa. − Laite on varmistetta vikavirtasuojalaitteistolla, jonka nimellisvikavirta on enintään 30 mA. − Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia. − Verkkojohtojen läpileikkaus ei saa olla pienempi kuin kumiletkujohtojen, joissa on lyhenne H05RN-F. Jatkojohtojen on vastattava standardin DIN VDE 0620 vaatimuksia. − Suojaa pistokeliitännät kosteudelta. − Liitä laite vain määräystenmukaisesti asennettuun pistorasiaan. Turvallinen käyttö − Laitetta ei saa käyttää rikkinäisellä laitekotelolla tai rikkinäisin sähköjohdoin. − Älä kanna tai vedä laitetta liitosjohdosta. − Vedä kaikki johdot suojattuina niin, että niiden vahingoittuminen on poissuljettu ja kukaan ei voi niihin kompastua. − Älä koskaan avaa laitteen koteloa tai laitteeseen kuuluvia osia, jos tähän ei nimenomaan viitata käyttöohjeessa. − Käytä laitteessa ainoastaan alkuperäisiä varaosia tai varusteita. − Älä koskaan tee laitteelle teknisiä muutoksia. − Anna ainoastaan OASE:n valtuuttaman asiakaspalvelun suorittaa korjaustoimenpiteet. − Verkkojohdon vaihtaminen uuteen ei ole mahdollista. Laite tai osa tulee poistaa käytöstä, jos johto on vahingoittunut. − Käytä laitetta vain, kun vedessä ei ole ihmisiä. − Pidä pistorasia ja verkkopistoke kuivana. Tärkeää! Laite on varustettu kestomagneetilla. Magneettikenttä voi vaikuttaa sydämentahdistimeen. Asennus upotettuna (A, B) Huomio! Rikkoontumisvaara! Laitteeseen ei saa päästä ilmaa eikä se saa käydä kuivana. Kohdista imuyksikön tulo (A). Sivulla oleva sisääntulo: Maksimi läpivirtausmäärä on mahdollinen, sillä laite ei ime pohjan kerrostumia. Alapuolella oleva sisääntulo: Imua voidaan käyttää laitteen käytön aikana vedentason ollessa jopa 5 mm. Käytä laitetta ainoastaan suodatinkotelon kanssa. Lyhennä letkuyhdettä letkun halkaisijan mukaan ja ruuvaa se kiinni ulostuloon (B1). Aseta laite niin, että tukijalat ovat alaspäin ja laite on vaakasuorassa asennossa (B2). Asennus kuivana (A, C) Huomio! Rikkoontumisvaara! Laitteeseen ei saa päästä ilmaa eikä se saa käydä kuivana. Älä liitä laitetta vesijohtoihin. Kohdista imuyksikön sisääntulo ylöspäin (A). Älä käytä laitetta ilman suodatinkoteloa. Lyhennä letkuyhteitä letkun halkaisijan mukaan ja ruuvaa ne kiinni sisään- ja ulostuloon (C1). Aseta laite niin, että tukijalat ovat alaspäin ja laite on vaakasuorassa asennossa (C2). Jotta laite ei ime ilmaa, laitteen ja sisääntuloletkun on oltava aina vedenpinnan alapuolella (C2).36 - FI - Käyttöönotto

Huomio! Pumppua ei saa käyttää kuivana. Mahdollinen seuraus: Pumppu rikkoutuu. Suojatoimenpide: Tarkasta säännöllisesti vesitilanne. Laiteen täytyy yleensä olla vedenpinnan alapuolelle asetettuna. Säädä läpivirtausmäärä säätimellä (D). Näin teet virransyötön: Päällekytkentä:Verkkopistoke kytketään pistorasiaan. Laite käynnistyy heti, kun se saa sähkövirtaa. Poiskytkentä:Verkkopistoke kytketään irti.

Huomio! Integroitu lämpötila-anturi kytkee pumpun automaattisesti pois päältä ylikuormituksen yhteydessä. Kun moottori on jäähtynyt, pumppu kytkeytyy jälleen automaattisesti päälle. Tapaturmavaara! Asenna laite siten, että se ei altistu suoraan auringonvalolle (max. 40 ºC). Puhdistus ja huolto

Huomio! Vaarallinen sähköjännite. Mahdollisia seuraamuksia: Kuolema tai vaikea loukkaantuminen. Suojatoimenpiteet: − Irrota kaikkien vedessä olevien laitteiden verkkopistokkeet ennen kuin kosket veteen. − Ennen työskentelyä laitteella irrota laitteen verkkopistoke. Laitteen puhdistus Irrota laitteen osat erilleen toisistaan ja puhdista (E). Puhdista laite tarvittaessa kirkkaalla vedellä ja pehmeällä harjalla. − Itsepintaisessa kalkkeutumisessa voidaan pumpun puhdistukseen käyttää myös etikka- ja kloorivapaita kotitaloudessa tavallisia puhdistimia. Puhdista pumppu tämän jälkeen perusteellisesti puhtaalla vedellä. − Älä missään tapauksessa käytä voimakkaasti reagoivia puhdistusaineita tai kemiallisia liuottimia, koska sillä tavoin tehtäessä kotelo voi syöpyä tai toiminta häiriintyä. Häiriö Häiriö Syy Toimenpide Verkkojännite puuttuu Tarkista verkkojännite Laite ei käynnisty Roottori jumissa Puhdista Säädintä käännetty liikaa Säädä säädin Suodatinkotelo tai roottori likainen, letku tukkeutunut Puhdista Letku vaurioitunut Vaihda Letku taittunut Suorista letku Suihkulähteen korkeus riittämätön Roottori kulunut Vaihda roottori Suodatin tukkeutunut Puhdista Laite kytkeytyy pois päältä lyhyen käyntiajan jälkeen Veden lämpötila liian korkea Maksimi vedenlämpötila +35 °C Hävittäminen

Tätä laitetta ei saa hävittää kotitalousjätteenä! Käyttäkää siihen tarkoitukseen varattua palautusjärjestelmää. Tehkää sitä ennen laite käyttökelvottomaksi katkaisemalla kaapeli. Varastointi/talvisäilytys Pakkasella laite on purettava. Puhdista laite perusteellisesti ja tarkista vaurioiden varalta.

Tyyppi mitoitusjännite Ottoteho Syöttöteho Vesipylväs Upotussyvyys Kaapelin pituus Paino Veden lämpötila

Pölytiivis. Vesitiivis 1 m syvyyteen asti. Laite purettava ennen pakkasia Mahdollinen vaara sydämentah- distinta käyttäville henkilöille! Suojattava suoralta auringonvalolta. Älä hävitä laitetta tavallisen talousjätteen kanssa! Huomio! Lue käyttöohje
