BEDIENUNGSANLEITUNG Aauarius Universal 1500 OASE

Motorblock Durchflussregler/Saugeinheit Filtergehäuse Stufenschlauchtülle

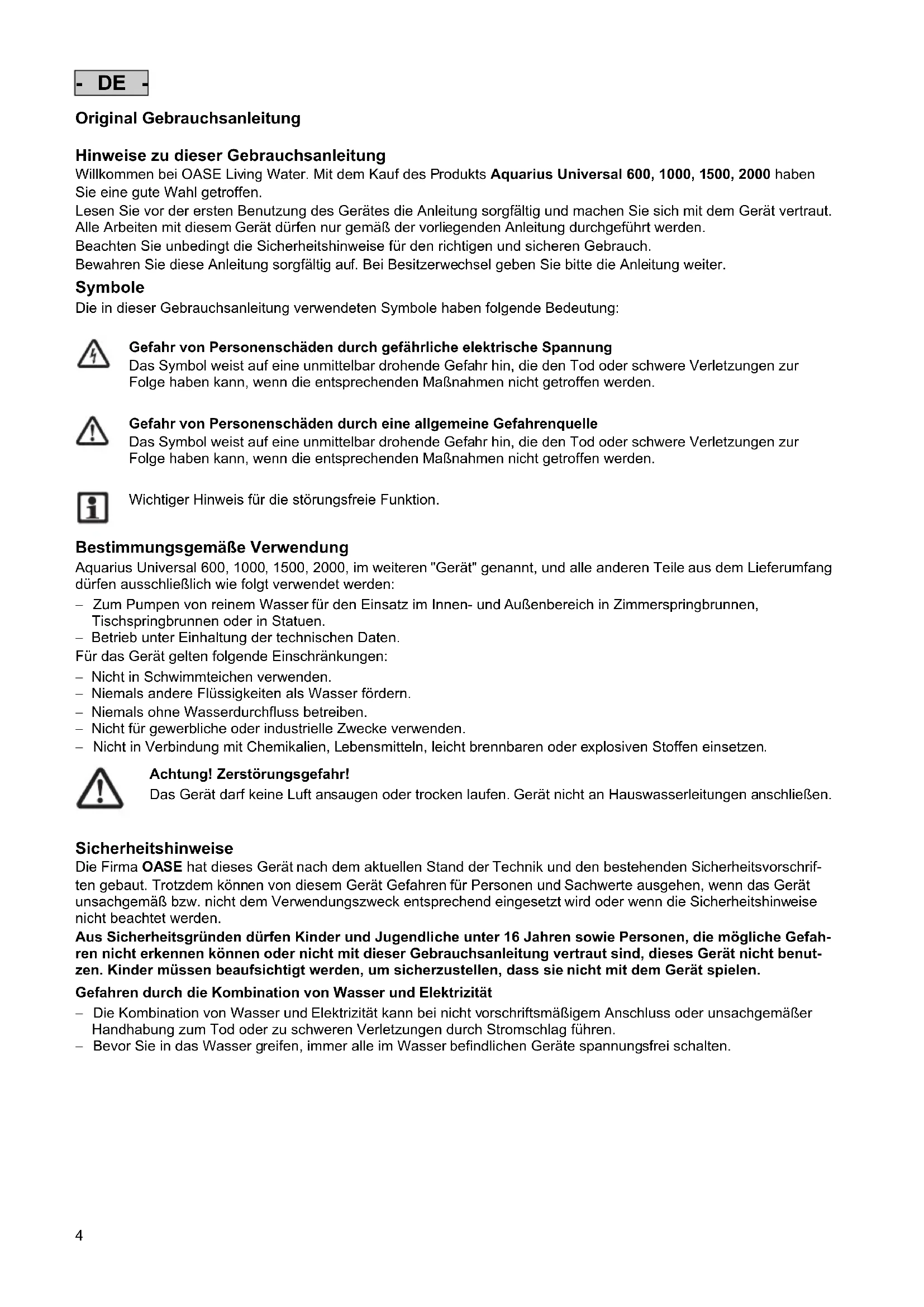

电机组 流量调节器/抽吸单元 过滤器外壳 变径软管接头34 - DE - Original Gebrauchsanleitung Hinweise zu dieser Gebrauchsanleitung Willkommen bei OASE Living Water. Mit dem Kauf des Produkts Aquarius Universal 600, 1000, 1500, 2000 haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter. Symbole Die in dieser Gebrauchsanleitung verwendeten Symbole haben folgende Bedeutung:

Gefahr von Personenschäden durch gefährliche elektrische Spannung Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Wichtiger Hinweis für die störungsfreie Funktion.

Bestimmungsgemäße Verwendung Aquarius Universal 600, 1000, 1500, 2000, im weiteren "Gerät" genannt, und alle anderen Teile aus dem Lieferumfang dürfen ausschließlich wie folgt verwendet werden: − Zum Pumpen von reinem Wasser für den Einsatz im Innen- und Außenbereich in Zimmerspringbrunnen, Tischspringbrunnen oder in Statuen. − Betrieb unter Einhaltung der technischen Daten. Für das Gerät gelten folgende Einschränkungen: − Nicht in Schwimmteichen verwenden. − Niemals andere Flüssigkeiten als Wasser fördern. − Niemals ohne Wasserdurchfluss betreiben. − Nicht für gewerbliche oder industrielle Zwecke verwenden. − Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

Achtung! Zerstörungsgefahr! Das Gerät darf keine Luft ansaugen oder trocken laufen. Gerät nicht an Hauswasserleitungen anschließen. Sicherheitshinweise Die Firma OASE hat dieses Gerät nach dem aktuellen Stand der Technik und den bestehenden Sicherheitsvorschrif- ten gebaut. Trotzdem können von diesem Gerät Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden. Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mögliche Gefah- ren nicht erkennen können oder nicht mit dieser Gebrauchsanleitung vertraut sind, dieses Gerät nicht benut- zen. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Gefahren durch die Kombination von Wasser und Elektrizität − Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen. − Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten. - DE -5 - DE - Vorschriftsmäßige elektrische Installation − Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elektrofachkraft vorgenommen werden. − Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen. − Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft. − Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, oder auf der Verpackung, oder in dieser Anleitung. − Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. − Verlängerungsleitungen und Stromverteiler (z.B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt). − Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H05RN-F. Verlängerungsleitungen müssen der DIN VDE 0620 genügen. − Schützen Sie Steckerverbindungen vor Feuchtigkeit. − Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Sicherer Betrieb − Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden. − Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung. − Verlegen Sie alle Leitungen geschützt, so dass Beschädigungen ausgeschlossen sind und niemand darüber fallen kann. − Öffnen Sie niemals das Gehäuse des Gerätes oder zugehöriger Teile, wenn Sie nicht ausdrücklich in der Anleitung dazu aufgefordert werden. − Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät. − Nehmen Sie niemals technische Änderungen am Gerät vor. − Lassen Sie Reparaturen nur von OASE-autorisierten Kundendienststellen durchführen. − Die Anschlussleitungen können nicht ersetzt werden. Bei einer beschädigten Leitung muss das Gerät bzw. die Komponente entsorgt werden. − Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten! − Halten Sie die Steckdose und den Netzstecker trocken. Wichtig! Das Gerät ist mit einem Permanentmagneten ausgestattet. Das Magnetfeld kann Herzschrittmacher beeinflussen. Getaucht aufstellen (A, B) Achtung! Zerstörungsgefahr! Das Gerät darf keine Luft ansaugen oder trocken laufen. Zulauf der Saugeinheit ausrichten (A). Zulauf seitlich: Maximale Durchflussmenge möglich, Ablagerungen vom Unter- grund werden nicht angesaugt. Zulauf unten: Während des Betriebs ist das Ansaugen bis zu einem Wasserpegel von 5 mm möglich. Gerät nur mit Filtergehäuse betreiben. Stufenschlauchtülle entsprechend dem Schlauchdurchmesser kürzen und auf den Ablauf schrauben (B1). Das Gerät mit den Standfüßen nach unten und waagerecht aufstellen (B2). Trocken aufstellen (A, C) Achtung! Zerstörungsgefahr! Das Gerät darf keine Luft ansaugen oder trocken laufen. Gerät nicht an Wasser- leitungen anschließen. Zulauf der Saugeinheit nach oben ausrichten (A). Gerät ohne Filtergehäuse betreiben. Beide Stufenschlauchtüllen entsprechend den Schlauchdurchmessern kürzen und jeweils auf den Zulauf und Ablauf schrauben (C1). Das Gerät mit den Standfüßen nach unten und waagerecht aufstellen (C2). Damit keine Luft angesaugt wird, müssen Gerät und Zulaufschlauch immer unterhalb des Wasserpegels liegen (C2).6 - DE - Inbetriebnahme

Achtung! Pumpe darf nicht trockenlaufen. Mögliche Folge: Pumpe wird zerstört. Schutzmaßnahme: Regelmäßig den Wasserstand kontrollieren. Das Gerät muss generell unterhalb des Wasserspiegels positioniert sein. Durchflussmenge mit Regler einstellen (D). So stellen Sie die Stromversorgung her: Einschalten: Netzstecker in die Steckdose stecken. Das Gerät schaltet sich sofort ein, wenn die Stromverbindung hergestellt ist. Ausschalten: Netzstecker ziehen.

Achtung! Der eingebaute Temperaturwächter schaltet die Pumpe bei Überbelastung automatisch aus. Nach Abkühlung des Motors wird die Pumpe automatisch wieder eingeschaltet. Unfallgefahr! Stellen Sie das Gerät so auf, dass es nicht der direkten Sonneneinstrahlung ausgesetzt ist (max. 40 ºC). Reinigung und Wartung

Achtung! Gefährliche elektrische Spannung. Mögliche Folgen: Tod oder schwere Verletzungen. Schutzmaßnahmen: − Bevor Sie ins Wasser greifen Netzstecker aller im Wasser befindlichen Geräte ziehen. − Vor Arbeiten am Gerät Netzstecker am Gerät ziehen. − Gegen unbeabsichtigtes Wiedereinschalten sichern. Gerät reinigen Gerät auseinanderbauen und reinigen (E). Reinigen Sie das Gerät bei Bedarf mit klarem Wasser und mit einer weichen Bürste. − Bei hartnäckigen Verkalkungen kann zur Reinigung der Pumpe auch ein essig- und chlorfreier haushaltsüblicher Reiniger verwendet werden. Pumpe danach gründlich mit klarem Wasser reinigen. − Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden kann. Störung Störung Ursache Abhilfe Netzspannung fehlt Netzspannung überprüfen Das Gerät läuft nicht an Rotor blockiert Reinigen Regler zu weit gedreht Regler einstellen Filtergehäuse oder Rotor verschmutzt, Schlauch verstopft Reinigen Schlauch defekt Ersetzen Schlauch geknickt Schlauch gerade verlegen Fontänenhöhe ungenügend Rotor verschlissen Rotor austauschen Filter verstopft Reinigen Gerät schaltet nach kurzer Laufzeit ab Wassertemperatur zu hoch Maximale Wassertemperatur von +35 C° Entsorgung

Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahme- system. Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar. Lagern/Überwintern Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch und prüfen Sie das Gerät auf Beschädigungen.

Typ Bemessungsspannung Leistungsaufname Förderleistung Wassersäule Tauchtiefe Kabellänge Gewicht Wassertemperatur

Staubdicht. Wasserdicht bis 1 m Tiefe Bei Frost das Gerät deinstallieren Mögliche Gefahren für Personen mit Herzschrittmachern! Vor direkter Sonneneinstrahlung schützen. Nicht mit normalem Hausmüll entsorgen! Achtung! Lesen Sie die Gebrauchsanleitung
