HASZNÁLATI ÚTMUTATÓ Aauarius Universal 1500 OASE

Motorblokk Átfolyás-szabályozó/Szívóegység Szűrőház Lépcsőzetes tömlővég

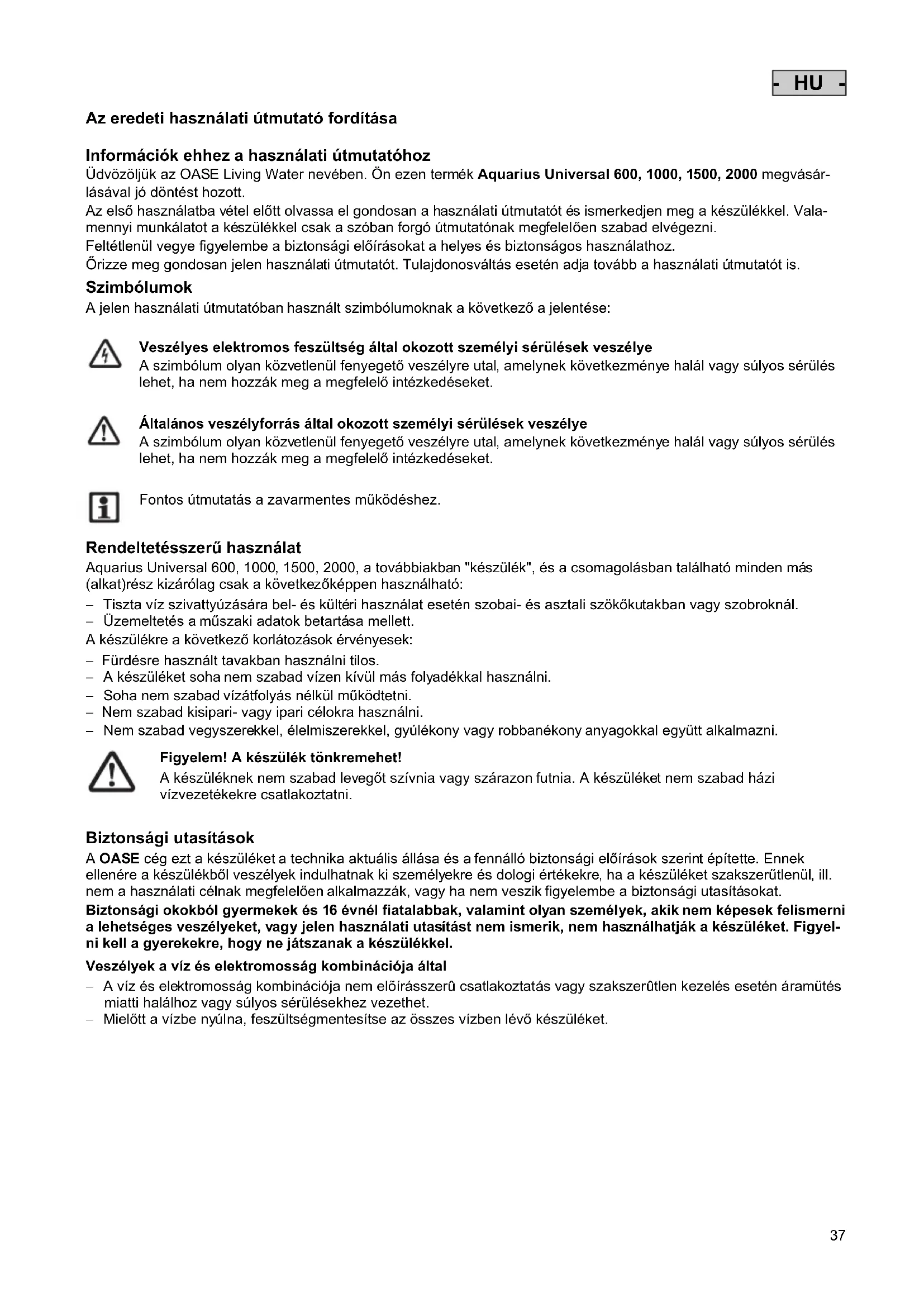

Säilytä laitetta veteen upotettuna tai vedellä täytettynä ja poissa pakkasesta. Pistoke ei saa olla vedessä! Korjaus Vaurioitunutta koteloa ei voi korjata eikä sitä saa enää käyttää. Hävitä laite asianmukaisesti.37 - HU - Az eredeti használati útmutató fordítása Információk ehhez a használati útmutatóhoz Üdvözöljük az OASE Living Water nevében. Ön ezen termék Aquarius Universal 600, 1000, 1500, 2000 megvásár- lásával jó döntést hozott. Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Vala- mennyi munkálatot a készülékkel csak a szóban forgó útmutatónak megfelelően szabad elvégezni. Feltétlenül vegye figyelembe a biztonsági előírásokat a helyes és biztonságos használathoz. Őrizze meg gondosan jelen használati útmutatót. Tulajdonosváltás esetén adja tovább a használati útmutatót is. Szimbólumok A jelen használati útmutatóban használt szimbólumoknak a következő a jelentése:

Veszélyes elektromos feszültség által okozott személyi sérülések veszélye A szimbólum olyan közvetlenül fenyegető veszélyre utal, amelynek következménye halál vagy súlyos sérülés lehet, ha nem hozzák meg a megfelelő intézkedéseket.

Általános veszélyforrás által okozott személyi sérülések veszélye A szimbólum olyan közvetlenül fenyegető veszélyre utal, amelynek következménye halál vagy súlyos sérülés lehet, ha nem hozzák meg a megfelelő intézkedéseket.

Fontos útmutatás a zavarmentes működéshez.

Rendeltetésszerű használat Aquarius Universal 600, 1000, 1500, 2000, a továbbiakban "készülék", és a csomagolásban található minden más (alkat)rész kizárólag csak a következőképpen használható: − Tiszta víz szivattyúzására bel- és kültéri használat esetén szobai- és asztali szökőkutakban vagy szobroknál. − Üzemeltetés a műszaki adatok betartása mellett. A készülékre a következő korlátozások érvényesek: − Fürdésre használt tavakban használni tilos. − A készüléket soha nem szabad vízen kívül más folyadékkal használni. − Soha nem szabad vízátfolyás nélkül működtetni. − Nem szabad kisipari- vagy ipari célokra használni. − Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni.

Figyelem! A készülék tönkremehet! A készüléknek nem szabad levegőt szívnia vagy szárazon futnia. A készüléket nem szabad házi vízvezetékekre csatlakoztatni. Biztonsági utasítások A OASE cég ezt a készüléket a technika aktuális állása és a fennálló biztonsági előírások szerint építette. Ennek ellenére a készülékből veszélyek indulhatnak ki személyekre és dologi értékekre, ha a készüléket szakszerűtlenül, ill. nem a használati célnak megfelelően alkalmazzák, vagy ha nem veszik figyelembe a biztonsági utasításokat. Biztonsági okokból gyermekek és 16 évnél fiatalabbak, valamint olyan személyek, akik nem képesek felismerni a lehetséges veszélyeket, vagy jelen használati utasítást nem ismerik, nem használhatják a készüléket. Figyel- ni kell a gyerekekre, hogy ne játszanak a készülékkel. Veszélyek a víz és elektromosság kombinációja által − A víz és elektromosság kombinációja nem elõírásszerû csatlakoztatás vagy szakszerûtlen kezelés esetén áramütés miatti halálhoz vagy súlyos sérülésekhez vezethet. − Mielőtt a vízbe nyúlna, feszültségmentesítse az összes vízben lévő készüléket. - HU -38 - HU - Előírásszerű elektromos telepítés − Az elektromos rákötéseknek meg kell felelniük a nemzeti szabályozásoknak és ezeket kizárólag szakember kivitelezheti. − Egy személy akkor számít szakképzett villanyszerelőnek, ha képesítése, ismeretei és tapasztalata alapján képes felmérni és elvégezni a munkát. A szakember képes kell hogy legyen a lehetséges veszélyek felismerésére, és a vonatkozó nemzeti és regionális és normák és szabályok betartására. − Ha kérdése, vagy problémája van, forduljon villanyszerelő szakemberhez. − A készülék csatlakoztatása csak akkor megengedett, a készülék és a tápáram paraméterei megegyeznek. A készülék adatai a típustáblán, valamint a csomagoláson, és ebben az útmutatóban találhatóak meg. − A készüléket 30 mA névleges áramerősségű hibaáram-védelemmel kell ellátni. − A hosszabbító (pl. elosztóléc) és az elosztó meg kell hogy feleljen a szabadban történő felhasználás feltételeinek (fröccsenés-védelemmel ellátva). − A hálózati csatlakozóvezetékeknek nem szabad a H05RN-F jelölésű gumi tömlővezetékeknél kisebb keresztmetszettel rendelkezniük. A hosszabbító vezetékeknek eleget kell tenniük a DIN VDE 0620 követelményeinek. − A csatlakozókat védje a nedvességtől. − A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse. Biztonságos működés − Sérült vezeték, vagy ház esetén a készüléket tilos üzemeltetni. − Ne hordozza vagy húzza a készüléket a csatlakozó vezetéknél fogva! − A vezetéket védve helyezze el, így kizárhatóak a sérülések és senki nem bukik fel benne. − Ne nyissa fel a készüléket, vagy az alkatrészeket, ha erre az útmutató nem szólítja fel kifejezetten. − Kizárólag eredeti pótalkatrészeket és tartozékokat használjon a készülékhez. − Soha ne végezzen műszaki változtatásokat a készüléken. − Szerelést csak OASE szakszerviz végezzen. − A csatlakozóvezeték nem cserélhető ki. Egy sérült vezeték esetén a készüléket ill.az alkotórészeit ártalmatlanítani kell. − A készüléket csak akkor üzemeltesse, ha a tóvízben nem tartózkodnak emberek! − A csatlakozót és az aljzatot tartsa szárazon. Fontos! A készülék egy permanens mágnessel van felszerelve. A mágneses mező befolyásolhatja a szívrit- mus-szabályozókat. Felállítás vízbe merítve (A, B) Figyelem! A készülék tönkremehet! A készüléknek nem szabad levegőt szívnia vagy szárazon futnia. Állítsa be a szívóegység betáplálását (A). Oldalsó betáplálás: Maximális átfolyási mennyiség lehetséges, az aljzaton lévő lerakódások nem szívódnak fel. Alsó betáplálás: Üzemelés közben 5 mm-es vízszintig lehetséges felszívás. A készüléket csak szűrőházzal működtesse. Vágja le a lépcsőzetes tömlővéget a tömlő átmérőjének megfelelően, és csavarozza a leeresztőre (B1). Állítsa fel a készüléket a lábazattal lefelé vízszintesen (B2). Felállítás szárazon (A, C) Figyelem! A készülék tönkremehet! A készüléknek nem szabad levegőt szívnia vagy szárazon futnia. A készüléket nem szabad vízvezetékekre csatlakoztatni. Állítsa be a szívóegység betáplálását felfelé (A). A készüléket szűrőház nélkül működtesse. Vágja le mindkét lépcsőzetes tömlővéget a tömlő átmérőjének megfelelően, és csavarozza rá a betáplálásra és a leeresztőre (C1). Állítsa fel a készüléket a lábazattal lefelé vízszintesen (C2). Hogy ne szívjon levegőt, a készüléket és a betápláló tömlőt mindig a vízszint alá kell helyezni (C2).39 - HU - Üzembe helyezés

Figyelem! A szivattyú szárazon futása tilos. Lehetséges következmény: A szivattyú elromlik. Biztonsági intézkedés: Rendszeresen ellenőrizze a vízszintet. A készüléket általánosságban a vízfelszín alatt kell elhelyezni. Állítsa be az átfolyási mennyiséget a szabályozóval (D). Így biztosíthatja az áramellátást: Bekapcsolás: Csatlakoztassa a csatlakozót az aljzathoz. A készülék automatikusan bekapcsol, ha azt az elektromos hálózatra kötötték. Kikapcsolás: Húzza ki a hálózati csatlakozót.

Figyelem! A beépített hőmérséklet-ellenőrző túlterheléskor automatikusan kikapcsolja a szivattyút. A motor lehűlése után a szivattyú újból automatikusan bekapcsolódik. Balesetveszély! Úgy állítsa fel a készüléket, hogy az ne legyen közvetlen napsugárzásnak kitéve (max. 40 ºC). Tisztítás és karbantartás

Figyelem! Veszélyes elektromos feszültség. Lehetséges következmények: halálos vagy súlyos sérülések. Óvintézkedések: − Mielőtt belenyúl a vízbe, mindig húzza ki a vízben található összes készülék hálózati dugaszát. − A készüléken való munkavégzés előtt húzza ki a dugót a konnektorból. Készülék tisztítása A készülék szétszerelése és tisztítása (E). A készüléket lehetőség szerint tiszta vízzel és puha kefével tisztítsa. − Makacs vízkövesedés esetén a szivattyú tisztításához csak ecet-, és klórmentes háztartási tisztítószer használható. Ezt követően tiszta vízzel alaposan mossa át a szivattyút. − Agresszív tisztítószerek, vagy vegyszeroldatok használata tilos, mivel ezek károsíthatják a burkolatot, vagy károsan befolyásolhatják a működést. Üzemzavar Üzemzavar Ok Megoldás Hiányzik a hálózati feszültség Ellenőrizze a hálózati feszültséget A készülék nem indul el A rotor blokkolva van Végezzen tisztítást A szabályozó túlságosan el van zárva Állítsa be a szabályozót A szűrőház vagy a rotor elkoszolódott, a tömlő eldugult Végezzen tisztítást A tömlő sérült Cserélje ki A tömlő megtört Egyenesen vezesse el a tömlőt A szökőkút magassága nem elegendő A rotor elkopott Cserélje ki a rotort A szűrő eldugult Végezzen tisztítást A készülék rövid működés után lekapcsol Túl magas a vízhőmérséklet Maximális vízhőmérséklet +35 C° Megsemmisítés

Ne a háztartási hulladékkal együtt ártalmatlanítsa a készüléket! Ehhez az erre kijelölt visszavételi helyeket használja. Előtte a kábel levágásával tegye használhatatlanná a készüléket. Tárolás / Telelés Fagy esetén a készüléket le kell szerelni. Alaposan tisztítsa meg a készüléket, és ellenőrizze épségét.

Típus mért feszültség Teljesítményfelvétel Szállítási teljesítmény Vízoszlop Merülési mélység Kábelhossz Súly Vízhőmérséklet

Portömített. Vízálló 1 m-es mélysé- gig Fagy esetén a készüléket szerelje le A készülék veszélyes lehet szívrit- mus-szabályozóval rendelkező személyekre! Óvja közvetlen napsugárzástól. A készüléket nem a normál háztar- tási szeméttel együtt kell megsem- misíteni! Figyelem! Olvassa el a használati útmutatót
