MANUAL DE UTILIZADOR STwinner CASUALPLAY

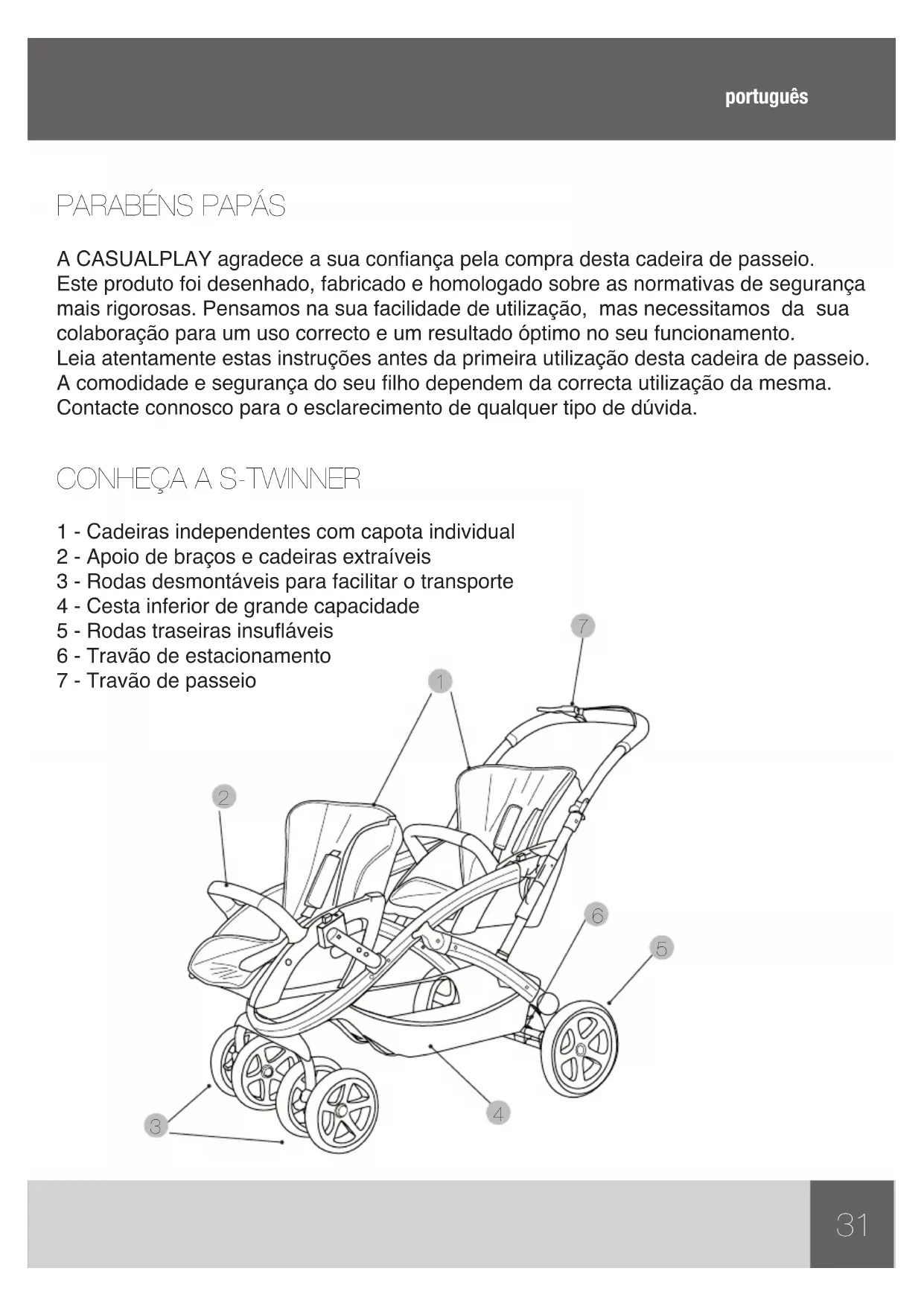

A CASUALPLAY agradece a sua conança pela compra desta cadeira de passeio. Este produto foi desenhado, fabricado e homologado sobre as normativas de segurança mais rigorosas. Pensamos na sua facilidade de utilização, mas necessitamos da sua colaboração para um uso correcto e um resultado óptimo no seu funcionamento. Leia atentamente estas instruções antes da primeira utilização desta cadeira de passeio. A comodidade e segurança do seu lho dependem da correcta utilização da mesma. Contacte connosco para o esclarecimento de qualquer tipo de dúvida.

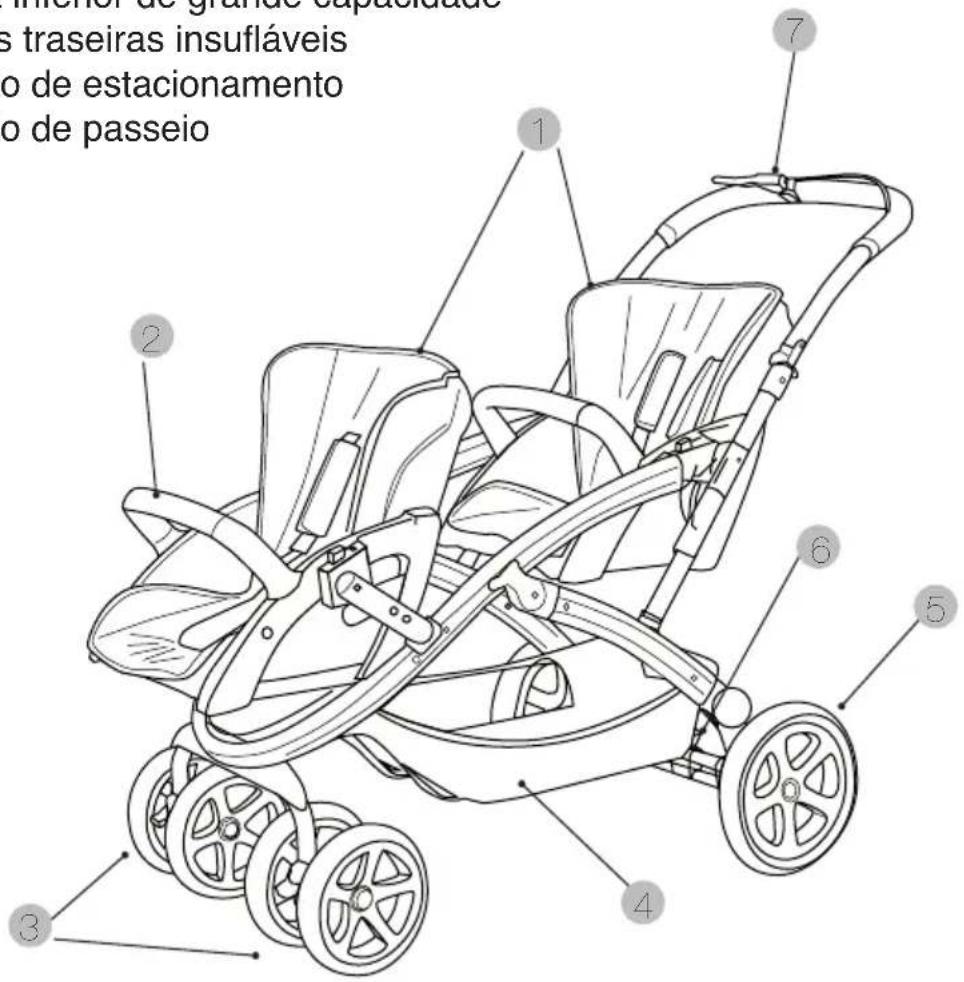

2 - Apoio de braços e cadeiras extraíveis

3 - Rodas desmontáveis para facilitar o transporte

4 - Cesta inferior de grande capacidade

5 - Rodas traseiras insuáveis

Importante - Conserve estas informações para futuras consultas. ESTE VEÍCULO É PARA CRIANÇAS DESDE OS 0 MESES E ATÉ UM PESO MÁXIMO DE 15 kg ADVERTÊNCIAS E NOTAS DE SEGURANÇA ADVERTÊNCIA: Não deixe nunca a criança sozinha. ADVERTÊNCIA: Assegure-se de que todos os dispositivos de fecho estão engrenados antes do uso. ADVERTÊNCIA: Para evitar lesões, assegure-se de que a criança se mantém afastada durante o fecho e a abertura deste produto. ADVERTÊNCIA: Não permita que a criança brinque com este produto. ADVERTÊNCIA: Use sempre o sistema de retenção. ADVERTÊNCIA: Comprove se os dispositivos de sujeição da alcofa, do assento ou da cadeira de automóvel estão corretamente engrenados antes do uso. ADVERTÊNCIA: Este produto não é adequado para correr ou patinar. ADVERTÊNCIA: Nunca levante o S-TWINNER segurando-o pelo PRIMA EASY, PRIMA FIX, NUNO/FOLK, BABY 0+, SONO. Recomendamos que o faça pelo chassis da cadeira de passeio. ADVERTÊNCIA: Comprove se os dispositivos de xação do PRIMA EASY, PRIMA FIX, NUNO/FOLK, BABY 0+, SONO e do assento estão corretamente ativados antes do uso. ADVERTÊNCIA: Este veículo não pode ser utilizado por mais de duas crianças em simultâneo. - Acione o travão de estacionamento, no momento de colocar ou retirar a criança da cadeira de passeio. - Qualquer carga suspensa no guiador, encosto do assento ou laterais da cadeira de passeio, afeta a estabilidade do veículo. - Não utilize acessórios ou peças de reposição que não tenham sido aprovadas pelo fabricante. - O peso máximo admitido para a cesta é de 5 kg. MANUTENÇÃO

• Lubricar periodicamente as partes móveis com um produto lubricante (excepto gordura ou óleo).

• Vericar os travões, arneses, fechos e mecanismos que possam sofrer algum desajuste ou deterioração devido ao uso.

• Limpar o chassis com um pano húmido (não use nunca produtos abrasivos ou dissolventes). Nas partes plásticas use uma esponja com água morna e um detergente suave.

• Seguir as instruções de lavagem para as partes têxteis da cadeira e deixá-las secar correctamente antes da dobragem. Proceder do mesmo modo se a cadeira tiver sido exposta a condições de humidade para evitar a formação de mofo.

• Não devem usar-se acessórios não aprovados pelo fabricante.33

DESDOBRAGEM (ver ilustrações 1-5)

• Abrir o fecho de segurança (Fig.1).

• Desbloquear o trinco de segurança (Fig.2).

• Accionar os botões situados em ambos os lados do guiador para libertar o mecanismo de abertura (Fig.3).

• Desdobrar o chassis puxando pelo guiador para cima (Fig.4).

• O trem dianteiro liberta-se e ca automaticamente xo. Vericar a sua correcta xação.

• Assegurar-se que o fecho de segurança se encontra correctamente posicionado. Um clique indica o seu correcto posicionamento (Fig.5-6). MONTAGEM DOS ADAPTADORES FRONTAIS (ver ilustração 7)

• Colocar cada adaptador no alojamento correspondente, pressionando até que ambos se encontrem correctamente introduzidos. MONTAGEM DAS RODAS DIANTEIRAS (ver ilustração 8)

• Introduza o eixo de cada conjunto de rodas nos alojamentos do chassis (A). Uma vez introduzido o eixo, pressione o botão inferior (B) e empurre até que um ‘clique’ indique o seu bloqueio. Verique a xação correcta dos dois conjuntos de rodas. BLOQUEIO DAS RODAS DIANTEIRAS (ver ilustração 9)

• Para evitar a rotação das rodas dianteiras, pressionar para baixo os botões situados entre as duas rodas.

• Para desbloquear as rodas, pressionar o botão no sentido contrário. FUNCIONAMENTO DO TRAVÃO DE ESTACIONAMENTO (ver ilustração 10)

• Para accionar o travão pressione o botão situado entre as rodas traseiras.

• Levantar o botão traseiro para prosseguir a march

FUNCIONAMENTO DO TRAVÃO DE PASSEIO (ver ilustração 11)

• A alavanca do travão de passeio está situada na parte superior direita do guiador.

• Pressionar a alavanca para parar a cadeira e soltá-la para avançar. MONTAGEM E DESMONTAGEM DO APOIO DE BRAÇOS NO ASSENTO (ver ilustração 12-14)

• Introduzir os terminais do apoio de braços nos alojamentos frontais do assento (Fig.12-13).

• Para retirar o apoio de braços (Fig.14), pressionar individualmente cada um dos botões laterais da parte inferior frontal do apoio de braços (1) e puxar (2). COLOCAÇÃO DO ASSENTO (ver ilustrações 15-17)

• Accionar o travão de estacionamento.

• Introduzir os conectores nos dois alojamentos laterais frontais e traseiros (Fig.15-16). Assegurar- se que aparece a marca verde na abertura que indica a sua correcta xação (Fig.17). Agora é possível sentar a criança

AVISO: QUALQUER MANIPULAÇÃO DO ASSENTO (MUDANÇA DE SENTIDO E COLOCAÇÃO OU EXTRACÇÃO) DEVE SER REALIZADA SEM A CRIANÇA SENTADA NO ASSENTO. MUDANÇA DE SENTIDO DO ASSENTO (ver ilustrações 18-21)

• Accionar o travão de estacionamento.

• Pressionar os botões laterais de ambos lados do assento. Aparece na abertura uma marca de cor vermelha (Fig.18). De seguida puxe o assento para cima (Fig.19).

• Instalar o assento na posição pretendida (Fig.20) e assegurar-se que aparece a marca verde na abertura que indica a sua correcta xação (Fig.21). Agora é possível sentar a criança. AJUSTE DO ARNÊS DE SEGURANÇA (ver ilustrações 22-24)

• Accionar o travão de estacionamento (Fig.22).

• Vericar se o arnês de segurança está aberto antes de sentar a criança no assento.

• Sentar a criança, regulando a altura das tiras peitorais e o cinto abdominal do arnês (A) para o tamanho da criança (Fig.23).

• Apertar todos os componentes da vela de xação: tiras peitorais, cinto abdominal e tira entrepernas (Fig.24). AJUSTE DO ENCOSTO (ver ilustrações 25-27)

• O encosto tem 2 posições de inclinação.

• Puxar para cima a alavanca situada na parte posterior do assento (Fig.25), e colocar o encosto na posição pretendida (Figs.26-27). Uma vez seleccionada a posição, soltar a alavanca posterior. DOBRAGEM DA S-TWINNER (ver ilustrações 28-33)

• Retirar os assentos, os PRIMA EASY, PRIMA FIX, NUNO/FOLK, BABY 0+, SONO.

• Desbloquear o trinco de segurança (Fig.28).

• Levantar simultaneamente os botões do guiador (Fig.29) e puxar para a frente a asa do carrinho (Fig.30).

• Com o travão colocado, empurre para baixo a barra do guiador até que o carrinho que na posição apresentada (Fig.31).

• Assegurar-se que o xador de segurança ca correctamente colocado. Um “clique” indica o seu correcto posicionamento (Fig.32).

• Colocar o fecho de segurança na sua posição de fecho (Fig.33).

• A cesta está xa na parte inferior do chassis com fechos, sendo necessário para a sua desmontagem apenas desapertar os mesmos e retirar a cesta.

• O peso máximo que se pode transportar na cesta é de 5 Kg.

• É recomendado esvaziar a cesta antes de dobrar a cadeira. UNISYSTEM Este sistema exclusivo de xadores permite que na cadeira passeio S-Twinner possam utilizar-se os seguintes complementos: Prima, Prima x, Baby Zero Plus, Sono, Nuno/ Folk. Em ambos, o procedimento para a sua montagem é o seguinte:

• Accionar o travão de estacionamento (Fig.34) AVISO: DURANTE A UTILIZAÇÃO DO PRIMA EASY, PRIMA FIX, NUNO/FOLK, BABY 0+, SONOCOM A S-TWINNER, COLOQUE SEMPRE A ASA NA POSIÇÃO DE TRANSPORTE (Fig.35-36)

• Colocar o PRIMA EASY, PRIMA FIX, NUNO/FOLK, BABY 0+, SONO na cadeira de passeio, no sentido contrário ao da marcha.

• Posicionar os xadores do PRIMA EASY, PRIMA FIX, NUNO/FOLK, BABY 0+, SONO sobre os seus alojamentos (Fig.37)

• Pressionar para baixo até ouvir um “clique” que indica a sua xação e aparecer um sinal verde em cada uma das aberturas nas laterais dos xadores (Fig.38)

• Para a desmontagem libertar o botão vermelho de ambos os xadores (aberturas com sinal vermelho) e pressionar para cima para o libertar do chassis da cadeira (Fig 39)1
