MANUAL DE UTILIZADOR DW FORANO V-ZUG

Muito obrigado por ter optado pela aquisicao de um dos outros produits. O aparelho satisfaz elevadas exigencias e o seu manuseamento é simples. Todavia, leia cautadosamente este manual de Utilização. Assim, familiariza-se com o aparelho e pode'utilizar o mesmo de forma optimizada e sem falhas.

Observe as indentações de seguranca.

Alteracoes

Os-textos,asimagens e os dados correspondem ao estado专业技术o do aparelho no momento da impressao.
deeste manual de instruções.No ambito do aperfeicoamento,reservamos o direito de efectuar alteracoes.

NL

Ler cuidadosamente o conteudo do presente manual ja que este fornece indicatores importantes referentes à segurar de instalacao, de uso e de manutencao. Conservar omanual para qualquer ulterior consulta. O aparelho foi projectado para utilizesao em versao aspirante (evacuaao de ar para o exterior - Fig.1B),filtrante (circulaao de ar no interior -Fig.1A) ou com motor exterior (Fig.1C).

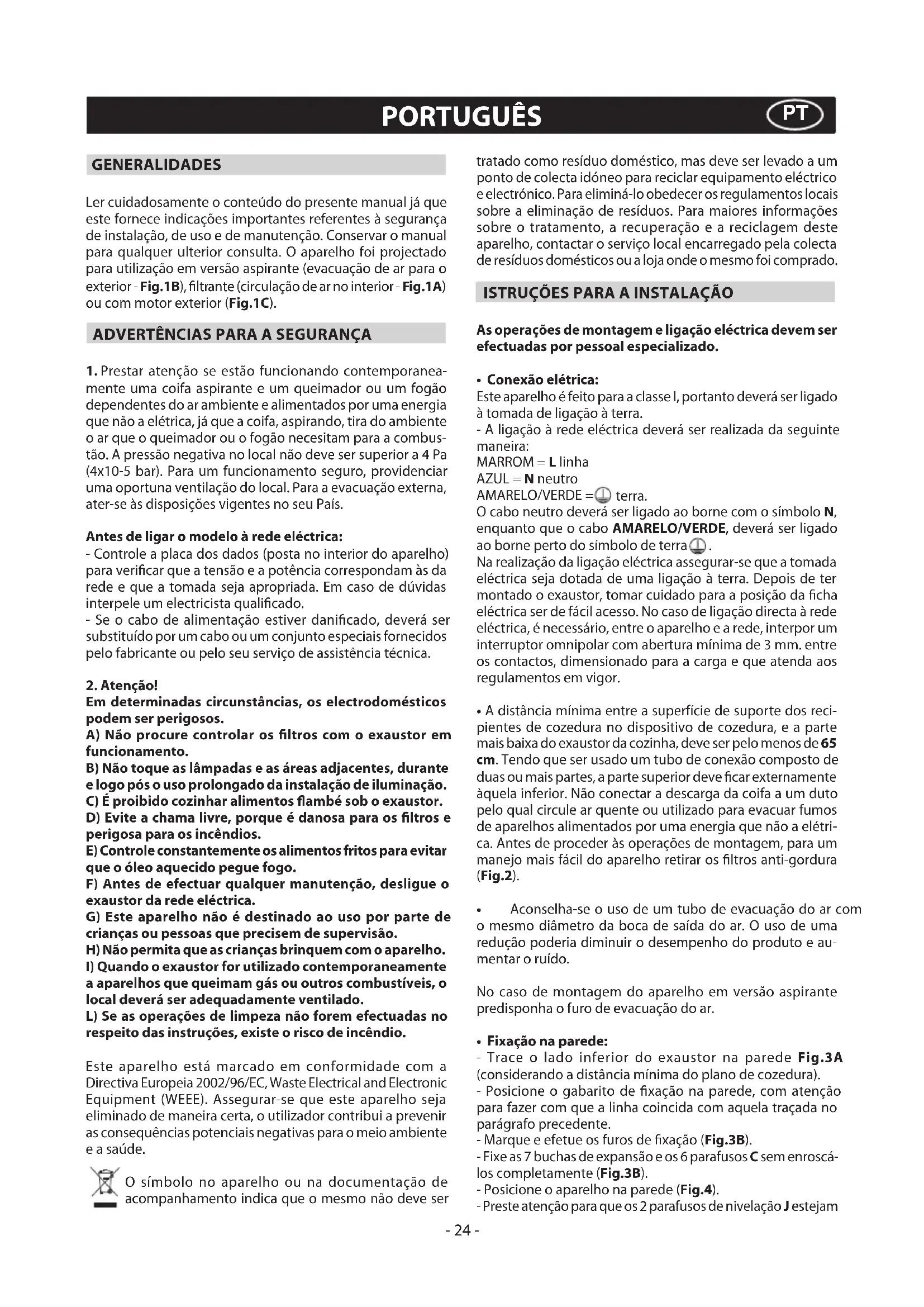

ADVERTÉNCIAS PARA A SEGURANÇA

1. Prestar atençao se está funcaoando contemporaneamente um coifa aspirante e um queimador ou um fogao independente do ar ambiente e alimentados por uma energia que nao a eletrica, ja que a coifa, aspirando, tira do ambiento o ar que o queimador ou o fogao necessitam para a combustao. A pressao negativa no local nao deve ser superior a 4 Pa (4x10-5 bar). Para um functiamento seguro, providenciari uma oporuna ventilacao do local. Para a evacuacao externa, ater-se as dispositionses vigilentes no seu País.

• Controle a placar dos dados (posta no interior do aparelho) para verificar que a tensao e a potencia correspondam as da rede e que a tomada sera apropriad. Em caso de duvidas interpele um electricista qualificado.
• Se o cabo de alimentação estiver danificado,deer a ser substituido por um cabo ou um Conjunto especials fornecidos aoelo fabricante ouelo seu service de assistencia的技术ica.

2. Atença!

Em determinadas circunstancias, os electrodomesticos podem ser perigosos.

A) Não procure controlar os filtros com o exaustor em funciona.
B) Não toque as lampadas e as和地区Adjacentes, durante o logo pos o uso prolongado da instalacao de iluminação.
C) É proibido cozhar alimentos flambe sob o exaustor.
D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incéndios.
E) Controle constanmente os alimentos fritos para evaporar que o oleo aquecido pegue fogo.
F) Antes de efectuar qualquer manutencao, deslgue o exaustor da rede eletrica.
G) Este aparecido não é destinado ao uso por parte decriencias ou pessoas que precisem de supervisão.
H) Não permita que as crianças brinquem com o aparelho.
I) quando o exaustor for utilizeso contemporaneamente a aparehos que queimam gás ou outros combustíveis, o local devar se adequadamente ventilado.
L) Se as operações de limpeza não foram efectuadas no respeito das instruções, existe o risco de incência.

Este aparelho está marcado em conformidade com a Direita Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho sera eliminado de maneira certa, ou utilizes contribui a prevenir as consequencias potenciais negativas para o meio ambiente e a saude.

O*simbolo no aparelho ou na documentacao de acompanhamento indica que o mesmo não deve ser

tratado como residuo dométrico, mas deve ser levado a um punto de colecta idoneo para reciclar equipamento eletrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de residuos. Para maioras informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o service local encarregado pela colecta de residuos dométricos ou a loja quando o mesmo foi comprado.

ISTRUÇOES PARA A INSTALAÇÃO

As operações de montagem e ligação eletrica devem ser efectuadas por pessoal especializzato.

- Conexão eletrica:

Este aparelho feito para a classe l, portantodeer ser ligado àtomada de ligacaoà terra.
- A ligaçao à rede eletrica deverá ser realizada da segunte maneira:

MARROM = L linha

AZUL = N neutrto

AMARELO/VERDE = ① terra.

O cabo neutro deben ser ligado ao borne con o*simbolo N,upon que o cabo AMARELO/VERDE,defer a ser ligado ao borne perto do symbolo de terra

Na realização da ligação eletrica assegurar-se que a tomada eletrica sera dotada de uma ligação à terra. Depois de ter montado o exaustor, tornar cuidado para a posicao da ficha eletrica ser de fácilAceso. No caso de ligação directa à rede eletrica, é necessario, entre o aparelho e a rede, interpor um interruptor omnipolar com abertura minima de 3mm .entre os contactos, dimensionado para a cargo e que atenda ao regulamentos em vigor.

• A distança minima entre a superficie de suporte dos recipients de cozedura no disposito do cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65 cm. Tendo que ser uso um tubo de conexão composto de das ou mais partes, a parte superior deve ficar externamente àquela inferior. Não conectar a descarga da coifa a um dutoelo qual circule ar quente ou utilizes para evacuar fumos de aparhos alimentados por uma energia que não a eletrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparho retiring os filtros anti-gordura (Fig.2).
• Aconseha-se o uso de um tubo de evacuação do ar com o mesmo diamétro da boa de saída do ar. O uso de uma redução poderia diminuiro o desempenho do produits e报告显示 ruido.

No caso de montagem do aparelho em versao aspirante predisponha o furo de evacuacao do ar.

Fixação na parede:

• Trace o lado inferior do exaustor na parede Fig.3A (considerando a distancia minima do plano de cozedura).
• Posicao o gabarito de fixacao na parede, com atencao para fazer com que a LINHA coincida com aquela tratada no paragrafo precedente.
• Marque e efetue os furos de fixacao (Fig.3B).
  -Fixe as 7buchas de expansao e os 6 parafusos C sem enroscalos completeness (Fig.3B).
• Posicione o aparelho na parede (Fig.4).
  -Preste atenção para que os 2 parafusos de nivelação Jestejam

enroscados completeness (Fig.5).

• Alinke o aparelho em posicao horizontal atuando nos dois parafusos de nivelaçao J (Fig.5).
• Quando terminada a regulação fixe o exaustor definitivamente com os parafusos C e D (Fig.4).
• Para acessar mais fácilmente o grupo do motor, em caso de assistência,(before de ter nivelado e fixado definitivamente o aparecido, aconsehamos remove os suportes (Fig.5).
• Para as variedas montagens utilize parafudos ebuchas de expansao idoneas para o tipo de parede (por ex.: betao, cartao gesso etc.).
• Se os parafudos e asbuchas forem fornecidas juntamente com o aparecido, certificar-se que sejam idôneas para o tipo de parede na qual o exaustor sera preso.

Fixação das junções telescóicas decorativas:

• Preparar a alimentacao eletrica dentro do esqaco previsto para a fixacao decorativa.
• Se o aparecido se destinar a instalação em versão aspirante ou em versão com motor exterior, preparar o furo de evacuação de ar.
• Regular o comprimento do estribo de apoio da junção superior (Fig.7).
• Em seguida, fixá-la ao tecto de modo a ficar em simetria com a campânula mediante os parafusos A (Fig.7) e respeitando a distência ao tecto indica na Fig.6.
• Ligar, mediante um tubo de uniao, a juncao F ao furo de evacuationdo ar (Fig.8).
• Introduzir a junção superior no interior da junção inferior. -
• Levar para a posicao sobre o exaustor a conexao telescopica inferior, extrair a conexao telescopica superior ate a placar de suporte e fixa-la com os parafusos B (Fig.9).
• Para transformar a campanula da versão aspirante para versão filtrante, Solicite ao seu revendedor os filtros de carbono activo e sina as instruções de montagem.
  -Atença: É possível instalar o exaustor com a saía do ar posterior, removendo o suporte X com o motor e rodando-o como indicado na Fig.10.

Através de um tubo de descarga de ar, conectar a flange F ao furo de evacuação de ar ja predisisto. Para um fechamento mais limpo, é possivel montar a cobertura M (Fig.11).

- Versão aspirante:

• Remove a grelha E e o passa-cabo H da cobertura M (Fig.12A
  -Fig.12B).
• Faça passar o cabo de alimentação pelo ilho da cupula M. indicaça na Fig.12B.
• Prenda o passa-fios H e posicao-o entre o cabo de alimentacao e a fenda.
• Coloque os filtros de carvão dentro do exaustor (Fig.13).
• Fixe a cupula M prestando atençao para que se entape perfeitamente nos pinos de fixacao (Fig.11).

USO E MANUTENÇA

• É recomendável colocar o aparelho a funciona antes de proceder com a cozedura de qualquer alimento. É recomendáveldeeriaporelho15minutosa funciona,deois ter terminado a cozedura dos alimentos,para descarregar inteiramente o ar impuro.
  O bom funciona do exaustor depende de uma correta e constante manutenção; uma atençao especial deve ser dedica ao fazer anti-gordura e ao fazer de carvão aktivado.
• O filtró anti-gordura tem como funciona refer as partículas de

gordura em suspensa no ar e, portanto, é sujeito a obstruir-se, com tempos que variam de acordo com a utilização do aparelho.

• Para evaporar o perigo de incendidio é necessario lavar os filtros anti-gordura,manualmente,a cada 2 meses,no maximo,com detergente liquido neutro não abrasivo ou na boaquina de lavar pratos,com baixas temperatas e ciclois breves.
• Depois de algumas lavagens pode ocorro alteracoes decor. Este fato nao da direito a reclamação para eventuais substituções.

• Os filtros de carão ativado são realizados para depurar o que é introduzido no ambiente e tem a funcção de atenuar os odeores desagradáveis gerados pelo cozimento.

• Os filtros de carão ativo não regeneráveis devem ser substituções a cada 4 vezes, no máximo. A suturação do carão ativo depende do uso mais ou menos prolongado do aparecido, tipo de alimento e regularidade de lavagem do padrão anti-gordura.

• Os filtros ao carvão"Atvado regeneráveis devem ser lavados manualmente, com detergentes neutros não abrasivos ou na boa de lavar louças, com temperatura Tmaxa de 65^ (o ciclo de lavagem deve ser completeness e sem louças). Retirar aágua em excesso sem danIFICAR o filtro, remove as partes plácicas e segar a forração noorno por 15 minutos, pelo menos, em 100^ de temperatura, no maior. Para manter eficiente a funcao do filtro ao carrvo regeneravel, esta operacao deve ser repetida a cada 2 meSES. Estes devem ser substituidos, no maior, a cada 3 anos ou quando a forração estiver danificada.

- Antes de montar os filtros anti-gordura e os filtros ao carvão ativado regeneráveis é importante que estejam bem secs.

• Limpar frequentlymente o exaustor, por dentro e por fora, utilizes um pano humido com alcool desnaturado ou detergentes liquidos neutros nao abrasivos.
• O Sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui notavelmente a duração média das lampadas.
• Atença: A inobservança das advertências de limpeza e do exaustor e da substituição e limpeza dos filtros compatá ricos de incéndios. Aconselho-se seguir as instruções mentionadas.

- Substituição das lâmpadas de halogeóno (Fig.14):

Para substituir as lampadas dicróicas, desligue a lampada desatarraxando-a cautadosamente do porta-lampadas, com a ajuda de unaiosa chape de fendas ou com una ferramenta equivalente.

ATENÇA! Ao efectuar esta operação, tome cuidado para não arranhar a superficie do exaustor.

Substitua com lampadas do mesmo tipo.

Comandos (Fig.15):

Botao power (A) = Abre e fecha a portinhola. Com a abertura acendem-se contemporaneamente as lampadas e o motor na 1^ velocidade.

Se durante a abertura ou o fechamento da portinhola encontrar uma resistência, por motivo de segurar se bloqueia. Para desbloqueá-la pressionar novamente o botão "A". A portinhola efectuará uma ou两大 aberturas para returnar à setagem inicial.

Tecla Velocidade (B) = Liga/desliga e aumenta a velocidade do motor.

A cada pressão breve do botão o motor augmente a velocidade da 1^ para a 2^ para a 3^ para(before desligar-se. Para cada velocidade acende-se apenas e exclusivamente o led que

indica a velocidade configurada.

O aparecido é equipado com velocidade intensiva. Para ativar a pressionar o botão "B" por 2 segundos aproximadamente, em qualquer niven de velocidade do motor do exaustor. A funcção activa é指示ada pelo led da 3^ velocidade que está piscando. A duração da velocidade intensiva é de 15 minutos antes os quando o exaustor returna para a ultima configuração的选择法。Para desactivar a funcção antes do tempo definido pressionar o botão "B".

Tecla Illuminação (C) = Liga/desliga as luzes.

É possével regular a intensidade das luzes em 3 níveis: alto, médio e boa ao pressionar varías vezes o botão "C".

Botão timer (D) = Configura o tempo deestrutura do aparecido por 15 minutos.

Quando o aparecido encontrar-se na 1^ , 2^ o 3^ velocidade, ao pressionar o botão "D" , activa-se a funcao Timer. quando ele está activa o led "E" acende-se. Após 15 minutos o motor e as luzes do exaustor desligam-se. Se a portinhola estiver aberta, fechar-se-á.

A funcão Timer não pode ser activada com a velocidade intensiva.

Para desactivar a funcao Timer antes do seu final pressionar o botao"A".

Indicator Filtros (H) = Após 30 horas de funct ionamento o indicator com LED dos filtros acende-se sem piscar, e,neste caso, é necessario limpar os filtros anti-gordura e os filtros com carvao ativado de longa duraçao, se presentes. O reset da funcao efetuado (com o exaustor aspirante apagado) pressionando-se por 5 segundos o botao"B".Succisamente o indicator LED dos filtros se apaga, e a regulação parte novamente do zero.

Apos 120 horas de funciona, o LED "H" inicia a(PCar de modo permanente. Isto significa que é necessario substituir osculos com carvao ativado padronizados, se presentes. O resetda funcao e efetuado (com o exaustor aspirante apagado) pressionando-se por 5 segundos o botao B".Succisamente o indicator LED dosculos "H"se apaga,e a regulaao parte novamente do zero.

Indicador clean air (G) = A funcao permite que haja uma circulacao constante no ambiente.

Esta activa-se, com exaustor desligado, ao pressionar por 5 segundos o botao Timer "D". O motor acende-se com a 1^ velocidade por 10 minutos cada hora. A funcao estar a activa quando o indicator *G estiver aceso. Durante o等功能amento do motor o indicator *G'pisca.

A funcão desactiva-se ao pressionar qualquer botao excluindo-se as luzes.

Indicador Limpeza (F) = Durante a limpeza do vidro, para evitar a ativação involuntária dos comandos, é possivel desativá-los por 30 segundos. Para desactivar pressionar por aproximamente 3segundos o botão"A.Quando a funcao estiver activa o led "F" iniciara a piscar. A funcao pode ser activada somente com o exaustor apagado.
