Tipo de produto	Coifa
Marca	V-ZUG
Modelo	DI Solo
Utilização	Acima de um fogão para uso doméstico
Alimentação elétrica	220–240 V, 50–60 Hz, máx. 460 W (opção 300 W)
Iluminação	Lâmpada halógena 12 V, 35 W, base MR16
Níveis de potência do motor	4 níveis + nível intensivo (retorno automático ao nível 3 após 3 min)
Temporização	Desligamento diferido: ativação com 5 toques para a esquerda, passagem do nível 3 para o nível 1, depois desligamento após aproximadamente 15 min
Filtro metálico	Filtro 3-D com encaixe baioneta, lavável na máquina de lavar louça (máx. 65 °C) ou à mão
Filtro de carvão ativado	Opcional para funcionamento em recirculação, substituição a cada 3 a 6 meses
Indicador de limpeza do filtro	Luz vermelha piscando após 15 horas de serviço; redefinição pressionando 5 segundos para a esquerda
Materiais	Vidro e inox
Comando	Barra deslizante (esquerda/direita)
Luzes indicadoras	Diodos na chaminé indicando o estado da coifa
Limpeza das superfícies	Detergente líquido ou limpador universal adequado; não usar limpador a vapor ou alta pressão
Substituição das lâmpadas	Desconectar o aparelho, levantar o anel de fixação com uma chave de fenda, desconectar o conector
Segurança	Nunca usar sem filtro de gordura; não flambar sob a coifa; risco de incêndio se os filtros estiverem gordurosos
Reparabilidade	Peças originais apenas; intervenção por pessoal qualificado
Modo de exaustão	Exaustão ou recirculação (com filtro de carvão ativado)
Normas	Diretiva WEEE 2002/96/CE

Perguntas frequentes - DI Solo V-ZUG

Como limpar os filtros metálicos da coifa V-ZUG DI Solo?

Remova o filtro metálico girando-o no sentido anti-horário. Lave-o na máquina de lavar louça a uma temperatura máxima de 65 °C com detergente suave, ou à mão. Evite detergentes agressivos (gasolina, acetona). Recoloque o filtro girando no sentido anti-horário até travar.

Como redefinir o indicador de limpeza do filtro?

Após limpar o filtro de gordura, pressione a barra deslizante para a esquerda por aproximadamente 5 segundos. A luz vermelha se apaga e o contador de horas de serviço é zerado.

Como substituir as lâmpadas halógenas da coifa?

Desconecte a coifa e deixe as lâmpadas esfriarem. Levante o anel de fixação com uma chave de fenda. Desconecte o conector da lâmpada e remova-a. Para montar a nova, proceda na ordem inversa. Use uma lâmpada halógena 12 V, 35 W, base MR16.

O que fazer se a coifa produzir ruídos anormais?

Verifique primeiro o duto de exaustão. Se nenhum problema for encontrado, entre em contato com o serviço de assistência técnica informando o tipo exato da coifa e seu número de série (localizado na placa de identificação dentro da coifa, próximo aos filtros).

Como ativar a temporização (desligamento diferido) na coifa DI Solo?

Pressione a barra deslizante 5 vezes para a esquerda. 3 LEDs da chaminé acendem em verde e a lâmpada da barra pisca. A coifa passa do nível 3 para o nível 1, funciona por aproximadamente 15 minutos e depois desliga automaticamente.

Quando substituir o filtro de carvão ativado?

O filtro de carvão ativado é necessário apenas no modo recirculação. Substitua-o a cada 3 a 6 meses, dependendo do uso. Para acessá-lo, remova primeiro o filtro metálico.

Quais níveis de potência de ventilação estão disponíveis?

Você pode ajustar 4 níveis de fluxo de ar (nível 1 = baixo, nível 2 = médio, nível 3 = alto) mais um nível intensivo (nível 4). O nível intensivo retorna automaticamente ao nível 3 após 3 minutos.

Posso usar um limpador a vapor para limpar a coifa?

Não, nunca use limpador a vapor ou de alta pressão. Desconecte a coifa e limpe as superfícies com detergente líquido ou limpador universal adequado para inox e vidro.

A coifa pode funcionar em modo recirculação sem exaustão externa?

Sim, instalando um filtro de carvão ativado (opcional). Este filtro neutraliza odores e o ar é devolvido ao ambiente.

O que fazer se a iluminação não acender?

Verifique se a lâmpada queimou. Substitua por uma lâmpada halógena 12 V, 35 W MR16. Se o problema persistir, contate o serviço de assistência técnica.

MANUAL DE UTILIZADOR DI Solo V-ZUG

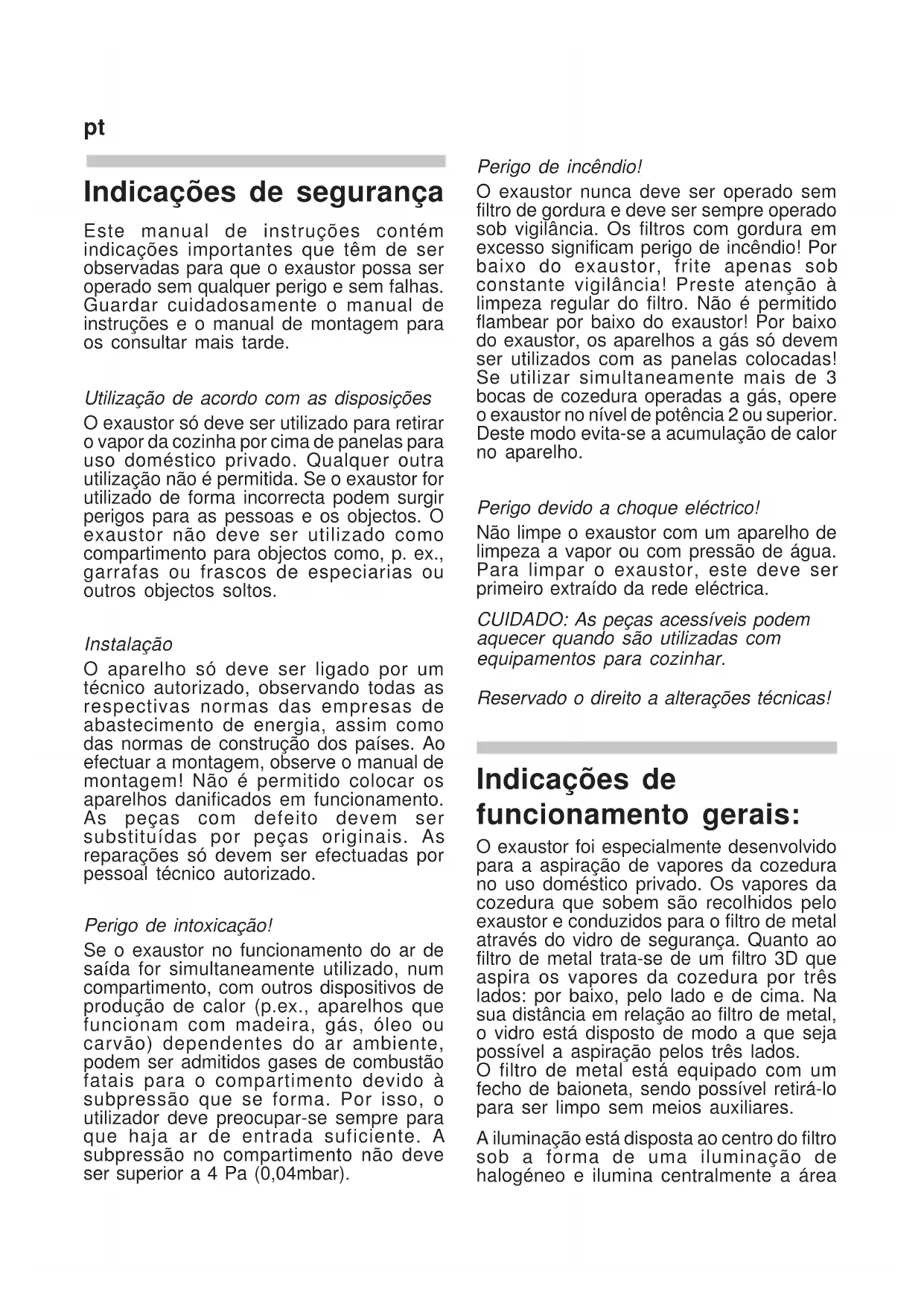

Indicações de segurança

Este manual de instruções contém indicações importantes que têm de ser observadas para que o exaustor possa ser operado sem qualquer perigo e sem falhas. Guardar cuidadosamente o manual de instruções e o manual de montagem para os consultar mais tarde.

Utilização de acordo com as disposições

O exaustor só deve ser utilizado para retirar o vapor da cozinha por cima de panelas para uso doméstico privado. Qualquer outra utilização não é permitida. Se o exaustor for utilizado de forma incorrecta podem surgir perigos para as pessoas e os objectos. O exaustor não deve ser utilizado como compartimento para objectos como, p. ex., garrafas ou frascos de especiarias ou outros objectos soltos.

Instalação

O aparelho só deve ser ligado por um técnico autorizado, observando todas as respectivas normas das empresas de abastecimento de energia, assim como das normas de construção dos países. Ao efectuar a montagem, observe o manual de montagem! Não é permitido colocar os aparelhos danificados em funcionamento. As peças com defeito devem ser substituídas por peças originais. As reparações só devem ser efectuadas por pessoal técnico autorizado.

Perigo de intoxicação!

Se o exaustor no funcionamento do ar de saída for simultaneamente utilizado, num compartimento, com outros dispositivos de produção de calor (p.ex., aparelhos que funcionam com madeira, gás, óleo ou carvão) dependentes do ar ambiente, podem ser admitidos gases de combustão fatais para o compartimento devido à subpressão que se forma. Por isso, o utilizador deve preocupar-se sempre para que haja ar de entrada suficiente. A subpressão no compartimento não deve ser superior a 4 Pa (0,04mbar).

Perigo de incêndio!

O exaustor nunca deve ser operado sem filtro de gordura e deve ser sempre operado sob vigilância. Os filtros com gordura em excesso significam perigo de incêndio! Por baixo do exaustor, frite apenas sob constante vigilância! Preste atenção à limpeza regular do filtro. Não é permitido flambear por baixo do exaustor! Por baixo do exaustor, os aparelhos a gás só devem ser utilizados com as panelas colocadas! Se utilizar simultaneamente mais de 3 bocas de cozedura operadas a gás, opere o exaustor no nível de potência 2 ou superior. Deste modo evita-se a acumulação de calor no aparelho.

Não limpe o exaustor com um aparelho de limpeza a vapor ou com pressão de água. Para limpar o exaustor, este deve ser primeiro extraído da rede eléctrica.

CUIDADO: As peças acessíveis podem aquecer quando são utilizadas com equipamentos para cozinhar.

Reservado o direito a alterações técnicas!

Indicações de funcionamento gerais:

O exaustor foi especialmente desenvolvido para a aspiração de vapores da cozedura no uso doméstico privado. Os vapores da cozedura que sobem são recolhidos pelo exaustor e conduzidos para o filtro de metal através do vidro de segurança. Quanto ao filtro de metal trata-se de um filtro 3D que aspira os vapores da cozedura por três lados: por baixo, pelo lado e de cima. Na sua distância em relação ao filtro de metal, o vidro está disposto de modo a que seja possível a aspiração pelos três lados. O filtro de metal está equipado com um fecho de baioneta, sendo possível retirá-lo para ser limpo sem meios auxiliares.

A iluminação está disposta ao centro do filtro sob a forma de uma iluminação de halogéneo e ilumina centralmente a área

pt

da cozedura. O corpo do exaustor foi fabricado em materiais nobres, de fácil limpeza como vidro ou aço nobre.

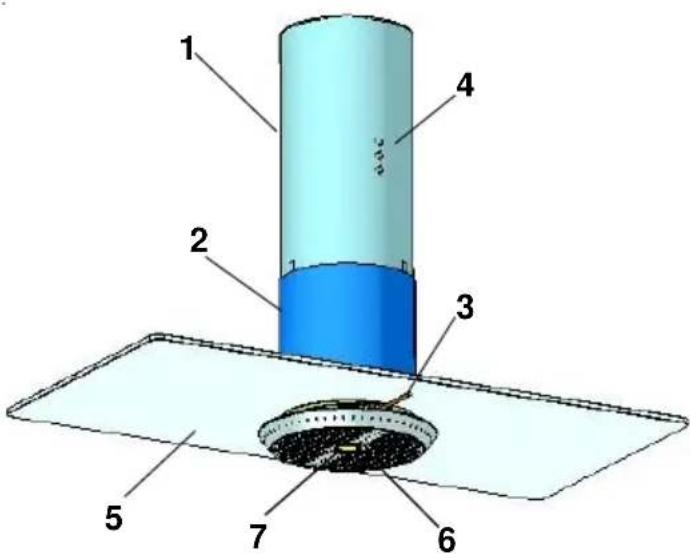

1 Torre superior
2 Sub-torre
3 Operação por barra
4 Indicação de potência (LED)
5 Vidro de segurança
6 Filtro em metal
7 Iluminação de halogéneo

Descrição do produto

Utilização

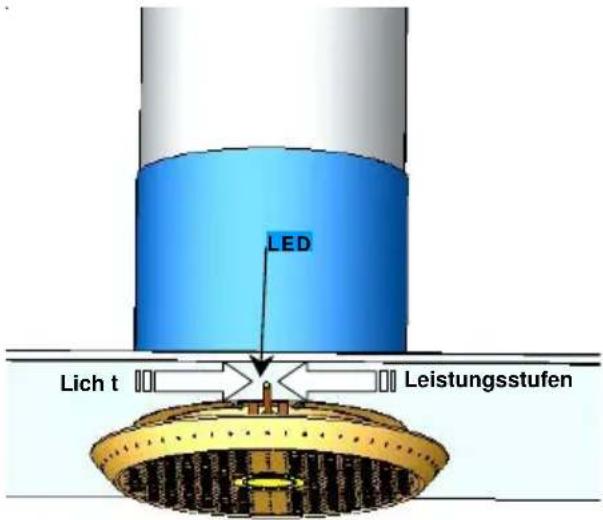

O exaustor é operado através de uma barra que pode ser movimentada para a esquerda e direita.

A potência de aspiração e a iluminação são comandadas através de um comando por barra. Através do estado de comando do exaustor, os LEDs dão informações na torre.

Potência do ventilador

A potência do ventilador é comandada para a esquerda, pressionando várias vezes a barra. No entanto, cada um dos níveis deve ser activado uns atrás dos outros. Podem ser seleccionados 4 níveis de potência distintos. Para desligar o ventilador, de cada nível pressionar a barra para a esquerda, até se apagarem todos os LEDs.

Nível 1 = potência reduzida do motor pressionar 1 vez para a esquerda

Nível 2 = potência média do motor pressionar 2 vezes para a esquerda

Nível 3 = potência elevada do motor pressionar 3 vezes para a esquerda

Nível 4 = nível intensivo (passados 3 min., o motor liga de volta para o nível 3), pressionar 4 vezes para a esquerda

Período de temporização automática

Empurre a barra 5 vezes para a esquerda, para activar o período automático de funcionamento por inércia; 3 LEDs na torre superior acendem-se a verde e a luz na barra pisca. O exaustor muda do nível 3 para o nível 1, mantendo-se cerca de 15 min nesse nível, antes de se desligar.

Ligar a iluminação

Para LIGAR ou DESLIGAR a iluminação, pressionar a barra para a direita. Pressionando prolongadamente para a direita, a iluminação torna-se regulável.

Indicação limpeza dos filtros

Após 15 horas de funcionamento ou 2 semanas, o LED vermelho começa a acender-se na torre superior (mesmo que não se esteja a cozinhar). Deste modo, indica-se que é necessário limpar o filtro de gordura. Após a limpeza do filtro de gordura, pressionar a barra durante 5 seg. para a esquerda. O contador das horas e funcionamento está então reposto e o LED vermelho apaga-se.

Limpeza e conservação

Perigo por choque eléctrico! Desligar o exaustor da rede eléctrica, retirando a ficha de rede ou desligando o fusível. Ao limpar prestar atenção para que não entre água para dentro do aparelho. A limpeza antecipada da superfície poupa mais tarde a remoção, com esforço, de sujidades intensas. Ao limpar utilizar apenas detergentes habituais no mercado ou produtos de limpeza universais adequados para aço nobre / alumínio, assim como vidro. Nunca utilizar produtos de limpeza que friccionem ou palha de aço. Após a limpeza do exaustor, conservar as áreas em aço nobre com um produto de conservação de aço nobre. Nas superfícies pintadas, limpar apenas com um pouco de água com detergente e um pano muito macio.

Limpar o vidro com um produto de limpeza de vidros habitual no mercado e limpar novamente com um pano macio.

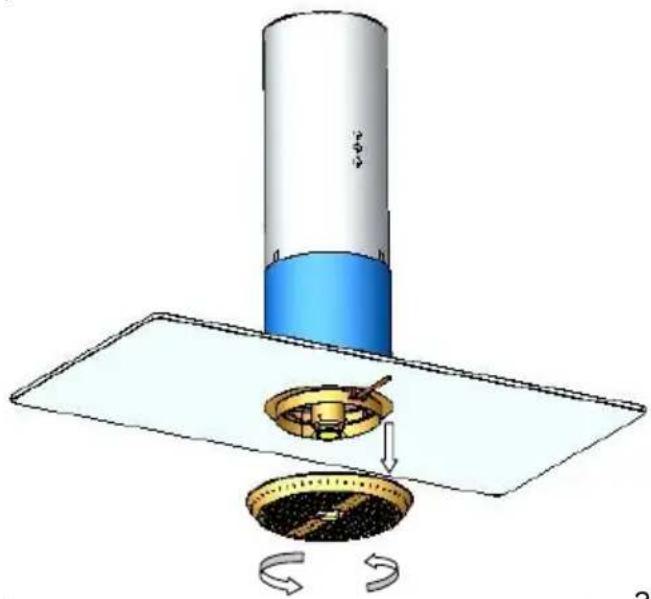

Desmontar / limpar o filtro de metal

Perigo de incêndio! Devido aos restos de gordura é afectada a potência do exaustor e aumenta o perigo de incêndio. Para evitar o perigo de incêndio, limpar o filtro de metal impreterivelmente de forma regular (ver „Indicação limpeza do filtro de gordura“) Limpar os filtros o mais tardar de 2 em 2 semanas. Para isso, colocar o filtro de metal em ambas as mãos e rodá-lo no sentido dos ponteiros do relógio para que o fecho de baioneta do filtro se solte. É possível retirar agora o filtro de metal para baixo. A melhor forma de limpar o filtro de metal é na máquina de lavar e utilizando um detergente para a loiça protector. O fabricante não assume qualquer responsabilidade pela eventual descoloração devido à utilização de detergentes para a loiça agressivos. Evitar em todo o caso temperaturas superiores a 65 graus.

de 3 fases nem limpar o filtro numa máquina de lavar loiça industrial. A limpeza com produtos de limpeza agressivos como a gasolina, a acetona, o tricloroetileno, etc. provoca a danificação dos filtros!

Após a limpeza, colocar de novo o filtro de metal e rodá-lo no sentido dos ponteiros do relógio com ambas as mãos.

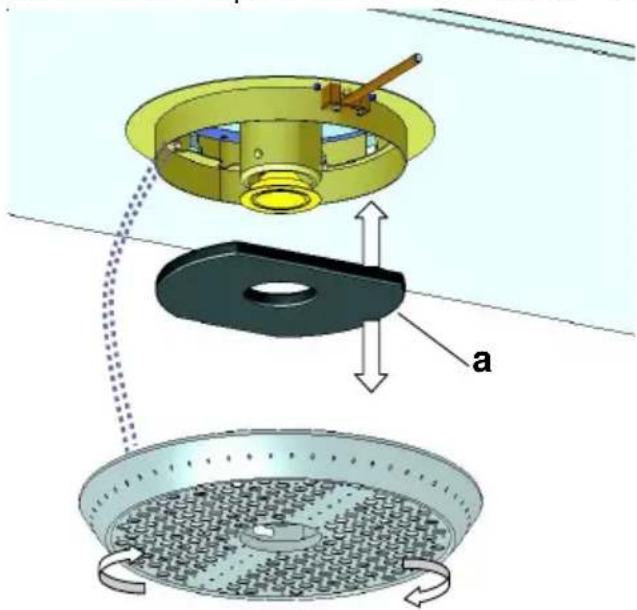

Mudar o filtro de carvão activo (apenas nos exaustores com recirculação do ar)

Os filtros de carvão activo (a) ligam cheiros contidos no vapor da cozinha. De acordo com a utilização, este filtro tem de ser substituído após 3 a 6 meses de

funcionamento. Pode substituir-se o filtro de carvão activo depois de se retirar o filtro de gorduras (ver Limpar o filtro de gordura)

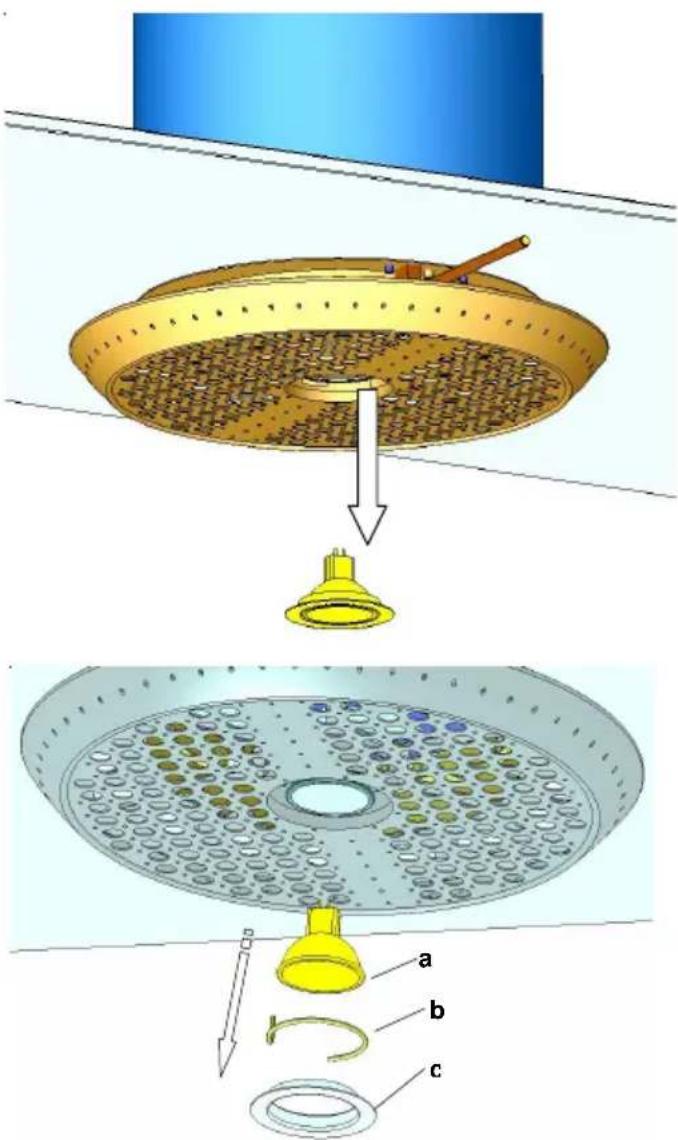

Mudança da iluminação

Desligar o exaustor da rede eléctrica! A iluminação ainda fica quente durante algum tempo. Antes de substituir, aguardar até ter arrefecido.

Para substituir os meios de iluminação (lâmpada incl. o reflector), desalavancar primeiro o anel de fixação (c) para fora do exaustor através de uma chave de fendas. Depois soltar a ficha da lâmpada (a) e separá-la do suporte. Para isso, comprimir a anilha elástica (b) e retirá-la para cima. Montagem do novo meio de iluminação na ordem inversa.

Avarias

Dirija-se imediatamente ao nosso serviço a clientes se: - o exaustor causar ruídos indefinidos e não conseguir constatar falhas depois de verificar o tubo de saída do ar;

- constatar, p. ex., ao ouvir ruídos estranhos, que o motor tem uma falha ou defeito;

- a activação não funcionar correctamente.

P.f. indique impreterivelmente a designação do tipo do seu exaustor e o respectivo número de série. Encontra estas indicações na placa de características. Esta encontra-se na área dos filtros no interior do exaustor.
