DI Solo - Dunstabzugshaube V-ZUG - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	V-ZUG
Modell	DI Solo
Verwendung	Über einem Herd für den Haushaltsgebrauch
Stromversorgung	220–240 V, 50–60 Hz, max. 460 W (Option 300 W)
Beleuchtung	Halogenlampe 12 V, 35 W, Sockel MR16
Motorleistungsstufen	4 Stufen + Intensivstufe (automatische Rückkehr zu Stufe 3 nach 3 min)
Abschaltverzögerung	Verzögerte Abschaltung: Aktivierung durch 5-maliges Drücken nach links, Wechsel von Stufe 3 zu Stufe 1, dann Abschaltung nach ca. 15 min
Metallfettfilter	3-D-Filter mit Bajonettverschluss, spülmaschinengeeignet (max. 65 °C) oder von Hand waschbar
Aktivkohlefilter	Optional für Umluftbetrieb, Austausch alle 3 bis 6 Monate
Filterreinigungsanzeige	Rote blinkende Leuchte nach 15 Betriebsstunden; Zurücksetzen durch 5 Sekunden langes Drücken nach links
Materialien	Glas und Edelstahl
Bedienung	Schieberegler (links/rechts)
Kontrollleuchten	Dioden am Kamin, die den Status der Haube anzeigen
Reinigung der Oberflächen	Spülmittel oder geeigneter Universalreiniger; keinen Dampf- oder Hochdruckreiniger verwenden
Lampenwechsel	Gerät vom Netz trennen, den Befestigungsring mit einem Schraubendreher anheben, den Stecker abziehen
Sicherheit	Nie ohne Fettfilter verwenden; nicht unter der Haube flambieren; Brandgefahr bei fettigen Filtern
Reparierbarkeit	Nur Originalteile; Eingriffe durch qualifiziertes Personal
Abluftmodus	Abluft oder Umluft (mit Aktivkohlefilter)
Normen	WEEE-Richtlinie 2002/96/EG

Häufig gestellte Fragen - DI Solo V-ZUG

Wie reinige ich die Metallfettfilter der Dunstabzugshaube V-ZUG DI Solo?

Entfernen Sie den Metallfilter durch Drehen gegen den Uhrzeigersinn. Reinigen Sie ihn in der Spülmaschine bei maximal 65 °C mit einem milden Spülmittel oder von Hand. Vermeiden Sie aggressive Reinigungsmittel (Benzin, Aceton). Setzen Sie den Filter durch Drehen im Uhrzeigersinn bis zum Einrasten wieder ein.

Wie setze ich die Filterreinigungsanzeige zurück?

Drücken Sie nach der Reinigung des Fettfilters den Schieberegler etwa 5 Sekunden nach links. Die rote Leuchte erlischt und der Betriebsstundenzähler wird zurückgesetzt.

Wie wechsle ich die Halogenlampen der Dunstabzugshaube?

Trennen Sie die Haube zuerst vom Netz und lassen Sie die Lampen abkühlen. Heben Sie den Befestigungsring mit einem Schraubendreher an. Lösen Sie den Stecker der Lampe und ziehen Sie ihn ab. Zum Einsetzen der neuen Lampe gehen Sie in umgekehrter Reihenfolge vor. Verwenden Sie eine Halogenlampe 12 V, 35 W, Sockel MR16.

Was tun, wenn die Dunstabzugshaube ungewöhnliche Geräusche macht?

Überprüfen Sie zuerst den Abluftkanal. Wenn kein Problem festgestellt wird, kontaktieren Sie den Kundendienst mit genauer Angabe des Haubentyps und der Seriennummer (auf dem Typenschild im Inneren der Haube, in der Nähe der Filter).

Wie aktiviere ich die Abschaltverzögerung an der Dunstabzugshaube DI Solo?

Drücken Sie den Schieberegler 5 Mal nach links. 3 LEDs am Kamin leuchten grün und die Lampe des Schiebereglers blinkt. Die Haube wechselt von Stufe 3 zu Stufe 1, läuft etwa 15 Minuten und schaltet sich dann automatisch aus.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter wird nur im Umluftbetrieb benötigt. Ersetzen Sie ihn alle 3 bis 6 Monate je nach Nutzung. Entfernen Sie dazu zuerst den Metallfettfilter.

Welche Lüfterleistungsstufen sind verfügbar?

Sie können 4 Luftstromstufen einstellen (Stufe 1 = schwach, Stufe 2 = mittel, Stufe 3 = stark) sowie eine Intensivstufe (Stufe 4). Die Intensivstufe kehrt nach 3 Minuten automatisch zu Stufe 3 zurück.

Kann ich einen Dampfreiniger zur Reinigung der Dunstabzugshaube verwenden?

Nein, verwenden Sie niemals einen Dampf- oder Hochdruckreiniger. Trennen Sie die Haube vom Netz und reinigen Sie die Oberflächen mit Spülmittel oder einem für Edelstahl und Glas geeigneten Universalreiniger.

Kann die Dunstabzugshaube im Umluftbetrieb ohne Außenabluft betrieben werden?

Ja, durch Einbau eines Aktivkohlefilters (optional). Dieser filtert Gerüche und die Luft wird in den Raum zurückgeleitet.

Was tun, wenn die Beleuchtung nicht mehr angeht?

Überprüfen Sie, ob die Lampe durchgebrannt ist. Ersetzen Sie sie durch eine Halogenlampe 12 V, 35 W MR16. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG DI Solo V-ZUG

Wir danken Ihnen, dass Sie sich für den Kauf eines unserer Produkte entschieden haben.

Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Beachten Sie bitte die Sicherheitshinweise.

Chère cliente, cher client V-ZUG

Gültigkeitsbereich / Domaine de validité / Campo di validità

Die vorliegende Bedienungsanleitung gilt für folgende Modelle

Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild.

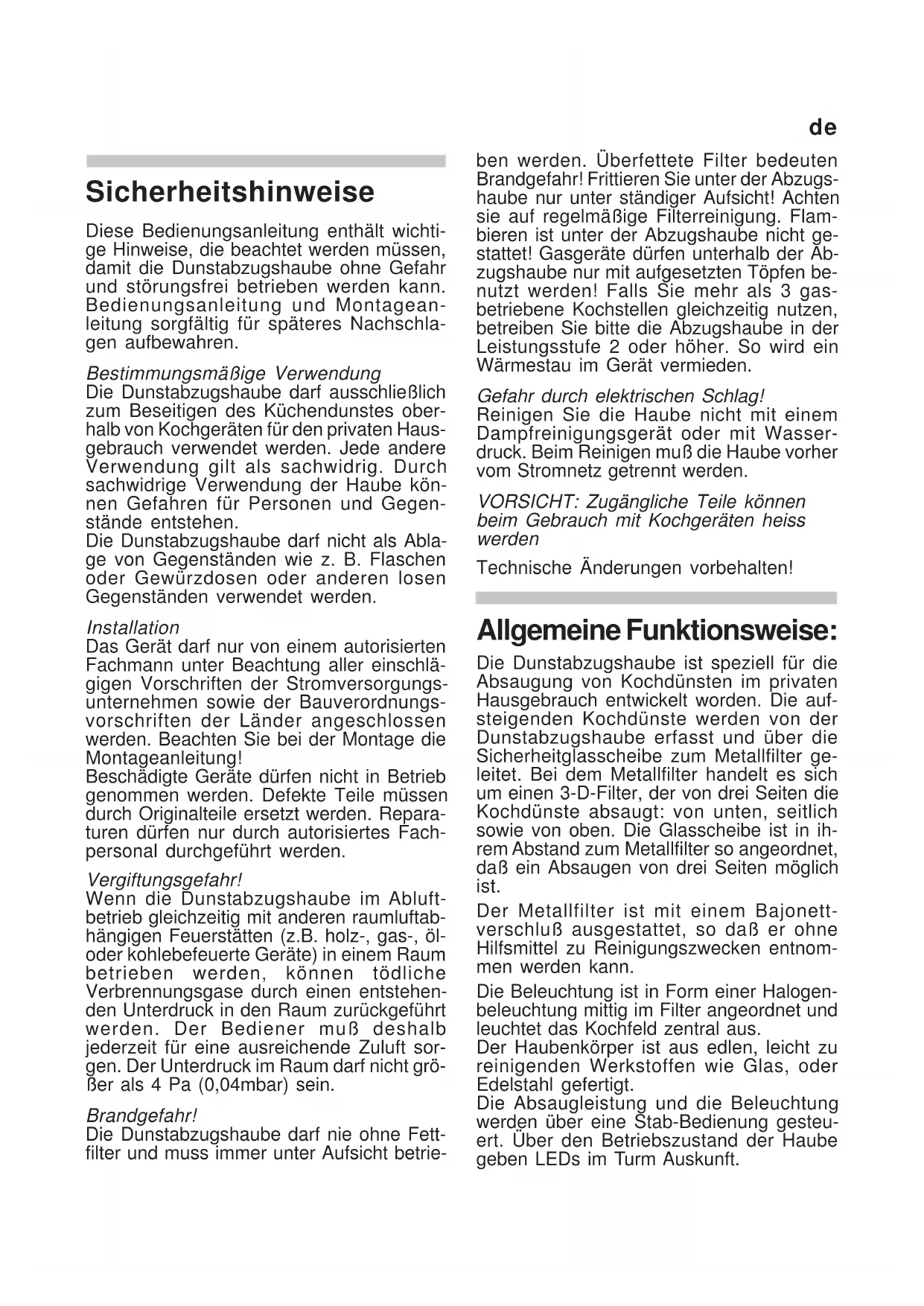

Diese Bedienungsanleitung enthält wichtige Hinweise, die beachtet werden müssen, damit die Dunstabzugshaube ohne Gefahr und störungsfrei betrieben werden kann. Bedienungsanleitung und Montageanleitung sorgfältig für späteres Nachschlagen aufbewahren.

Bestimmungsmäßige Verwendung

Die Dunstabzugshaube darf ausschließlich zum Beseitigen des Küchendunstes oberhalb von Kochgeräten für den privaten Hausgebrauch verwendet werden. Jede andere Verwendung gilt als sachwidrig. Durch sachwidrige Verwendung der Haube können Gefahren für Personen und Gegenstände entstehen.

Die Dunstabzugshaube darf nicht als Ablage von Gegenständen wie z. B. Flaschen oder Gewürzdosen oder anderen losen Gegenständen verwendet werden.

Installation

Das Gerät darf nur von einem autorisierten Fachmann unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder angeschlossen werden. Beachten Sie bei der Montage die Montageanleitung!

Beschädigte Geräte dürfen nicht in Betrieb genommen werden. Defekte Teile müssen durch Originalteile ersetzt werden. Reparaturen dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.

Vergiftungsgefahr!

Wenn die Dunstabzugshaube im Abluftbetrieb gleichzeitig mit anderen raumluftabhängigen Feuerstätten (z.B. holz-, gas-, öl- oder kohlebefeuerte Geräte) in einem Raum betrieben werden, können tödliche Verbrennungsgase durch einen entstehenden Unterdruck in den Raum zurückgeführt werden. Der Bediener muß deshalb jederzeit für eine ausreichende Zuluft sorgen. Der Unterdruck im Raum darf nicht größer als 4 Pa (0,04mbar) sein.

Brandgefahr!

Die Dunstabzugshaube darf nie ohne Fettfilter und muss immer unter Aufsicht betrieben werden. Überfettete Filter bedeuten Brandgefahr! Frittieren Sie unter der Abzugshaube nur unter ständiger Aufsicht! Achten sie auf regelmäßige Filterreinigung. Flambieren ist unter der Abzugshaube nicht gestattet! Gasgeräte dürfen unterhalb der Abzugshaube nur mit aufgesetzten Töpfen benutzt werden! Falls Sie mehr als 3 gasbetriebene Kochstellen gleichzeitig nutzen, betreiben Sie bitte die Abzugshaube in der Leistungsstufe 2 oder höher. So wird ein Wärmestau im Gerät vermieden.

Gefahr durch elektrischen Schlag!

Reinigen Sie die Haube nicht mit einem Dampfreinigungsgerät oder mit Wasserdruck. Beim Reinigen muß die Haube vorher vom Stromnetz getrennt werden.

VORSICHT: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden

Technische Änderungen vorbehalten!

Allgemeine Funktionsweise:

Die Dunstabzugshaube ist speziell für die Absaugung von Kochdünsten im privaten Hausgebrauch entwickelt worden. Die aufsteigenden Kochdünste werden von der Dunstabzugshaube erfasst und über die Sicherheitglasscheibe zum Metallfilter geleitet. Bei dem Metallfilter handelt es sich um einen 3-D-Filter, der von drei Seiten die Kochdünste absaugt: von unten, seitlich sowie von oben. Die Glasscheibe ist in ihrem Abstand zum Metallfilter so angeordnet, daß ein Absaugen von drei Seiten möglich ist.

Der Metallfilter ist mit einem Bajonettverschluß ausgestattet, so daß er ohne Hilfsmittel zu Reinigungszwecken entnommen werden kann.

Die Beleuchtung ist in Form einer Halogenbeleuchtung mittig im Filter angeordnet und leuchtet das Kochfeld zentral aus.

Der Haubenkörper ist aus edlen, leicht zu reinigenden Werkstoffen wie Glas, oder Edelstahl gefertigt.

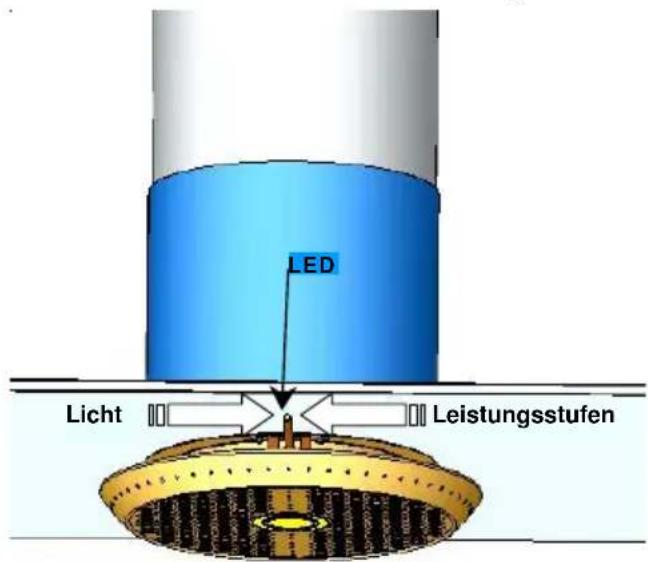

Die Absaugleistung und die Beleuchtung werden über eine Stab-Bedienung gesteuert. Über den Betriebszustand der Haube geben LEDs im Turm Auskunft.

Produktbeschreibung

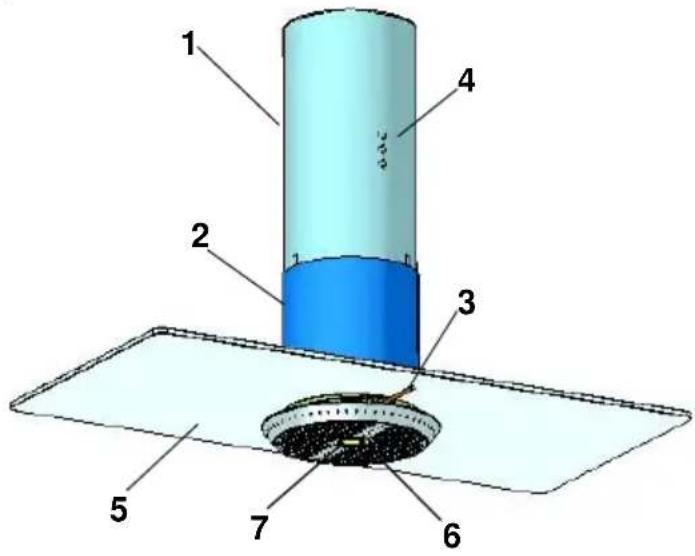

1 Oberturm
2 Unterturm
3 Stab-Bedienung
4 Leistungsanzeige (LED)
5 Sicherheitsglasscheibe
6 Metallfilter
7 Halogenbeleuchtung

Bedienung

Die Haube wird mittels eines Stabes bedient, welcher nach links und rechts bewegt werden kann.

Lüfterleistung

Die Lüfterleistung wird durch mehrfaches Drücken des Stabes nach links gesteuert.

Die einzelnen Stufen müssen jedoch nach einander geschaltet werden. Es können 4 verschiedene Leistungsstufen angewählt werden. Zum Ausschalten des Lüfters aus jeder Stufe den Stab solange nach links drücken, bis alle LEDs erloschen sind.

Stufe 1 = niedrige Motorleistung 1. Mal nach links drücken

Stufe 2 = mittlere Motorleistung 2. Mal nach links drücken

Stufe 3 = hohe Motorleistung 3. Mal nach links drücken

Stufe 4 = Intensivstufe (Motor schaltet nach 3min. auf Stufe 3 zurück) 4. Mal nach links drücken

Automatische Nachlaufzeit

Den Stab 5 mal nach links drücken dann wird die automatische Nachlaufzeit aktiviert, 3 LEDs im Oberturm leuchten grün und das Lämpchen im Stab blinkt. Die Dunstabzugshaube schaltet von Stufe 3 auf Stufe 1 zurück und läuft dort \~15 min. bevor diese dann abschaltet.

Beleuchtung einschalten

Um die Beleuchtung EIN- bzw. AUS.-zuschalten den Stab nach rechts drücken. Durch längeres nach rechts drücken wird die Beleuchtung dimmbar gemacht.

Anzeige Filterreinigung

Nach 15 Betriebsstunden oder 14-tägig beginnt die rote LED im Oberturm zu leuchten (auch wenn nicht gekocht wird). Somit wird angezeigt das der Fettfilter zu reinigen ist. Nach Reinigung des Fettfilters den Stab 5 Sek. nach links drücken. Der Betriebsstundenzähler ist dann zurück gesetzt und die rote LED erlischt.

Reinigung und Pflege

Oberflächen reinigen

Gefahr durch Stromschlag! Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung vom Stromnetz trennen. Beim Reinigen ist darauf zu ach-

ten, dass kein Wasser in das Gerät eindringt. Frühzeitiges Reinigen der Oberfläche erspart später ein mühevolles Entfernen von hartnäckigen Verschmutzungen. Beim Reinigen nur handelsübliche Spülmittel oder Allzweckreiniger verwenden, die für Edelstahl / Aluminium sowie Glas geeignet sind. Niemals scheuernde Reiniger oder Stahlwolle verwenden. Nach dem Reinigen der Haube die Edelstahlflächen mit einem Edelstahlpflegemittel pflegen.

Bei Lackierten Oberflächen diese nur mit leichter Spülmittellauge und sehr weichem Tuch reinigen.

Die Glasscheibe mit einem handelsüblichen Glasreiniger reinigen und mit einem weichen Tuch nachwischen.

Metallfilter ausbauen / reinigen

Brandgefahr! Durch fetthaltige Rückstände wird die Leistung der Dunstabzugshaube beeinträchtigt und die Brandgefahr erhöht sich. Um einer Brandgefahr vorzubeugen, den Metallfilter unbedingt regelmäßig reinigen (siehe „Anzeige Fettfilterreinigung“) Spätestens im 14-tägigen Rhythmus die Filter reinigen.

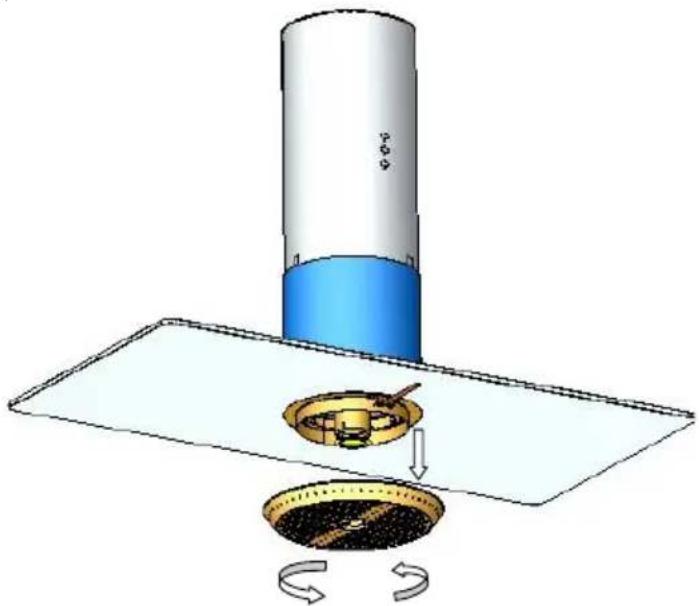

Hierfür zunächst den Metallfilter in beide Hände nehmen und gegen den Uhrzeigersinn drehen, damit sich der Bajonettverschluss des Filters löst. Der Metallfilter kann nun nach unten abgenommen werden.

Den Metallfilter reinigt man am besten in der Spülmaschine und unter Verwendung eines schonenden Geschirrspülmittels.

Für eventuelle Verfärbung durch Verwendung aggressiver Geschirrspülmittel übernimmt der Hersteller keine Garantie. Temperaturen über 65 Grad sind in jedem Fall zu vermeiden.

Achtung: Keine 3-Phasen-Reiniger verwenden oder Filter in einer gewerblichen Spülmaschine reinigen. Eine Reinigung mit aggressiven Reinigern wie Benzin, Aceton, Trichlorethylen, etc. führt zur Zerstörung der Filter!

Den Metallfilter nach dem Reinigen wieder einsetzen und mit beiden Händen im Uhrzeigersinn festdrehen.

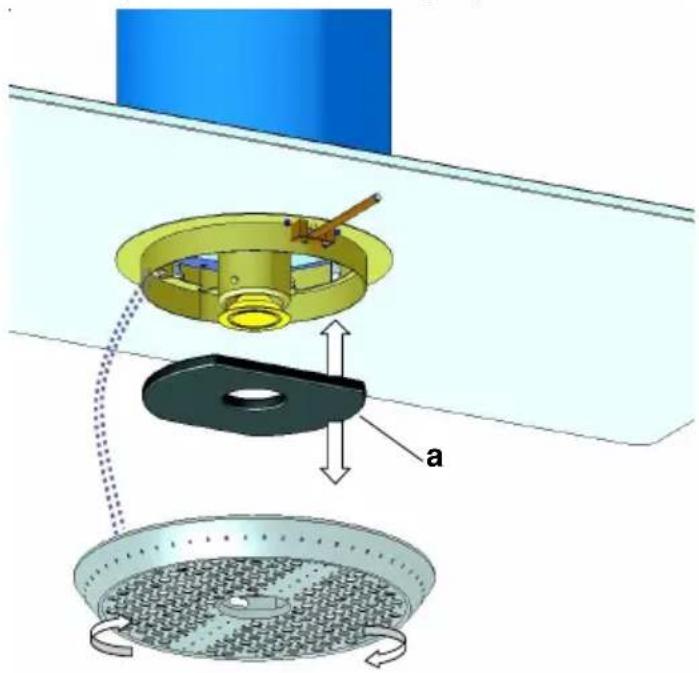

Aktivkohlefilter wechsel (nur bei Hauben mit Umluftbetrieb)

Aktivkohlefilter (a) binden Geruchsstoffe, die im Küchendunst enthalten sind. Je nach Beanspruchung muss dieser Filter nach 3 bis

6 Monaten Betrieb ausgewechselt werden. Der Aktivkohlefilter kann ausgetauscht werden, nachdem der Fettfilter abgenommen wurde (siehe Fettfilter reinigen)

Dunstabzugshaube vom Stromnetz trennen! Die Beleuchtung bleibt noch eine Zeit lang heiß. Bitte vor dem Wechseln warten bis sich diese abgekühlt hat.

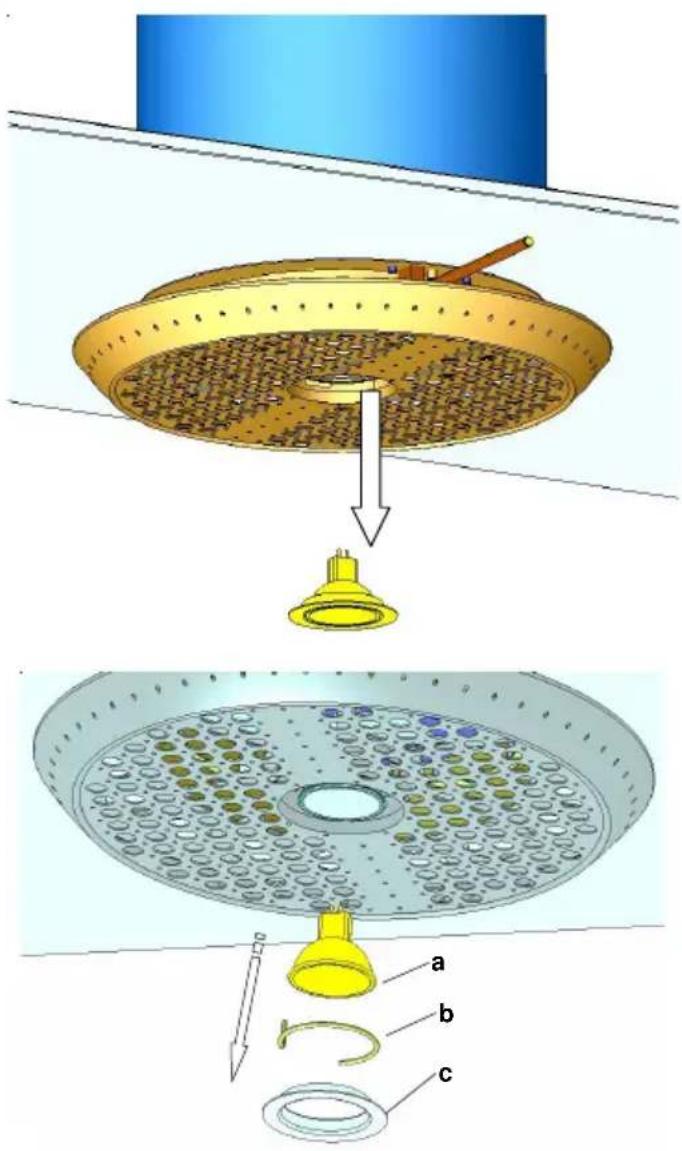

Zum Wechsel der Leuchtmittel (Glühbirne inkl. Reflektor) zunächst den Haltering(c) mittels Schraubendreher aus der Haube heraushebeln. Danach den Stecker von der Glühbirne(a) lösen und diese von der Halterung trennen. Hierfür muss der Federring(b) zusammengedrückt und nach oben entfernt werden.

Einbau des neuen Leuchtmittels in umgekehrter Reihenfolge.

Wenden Sie sich bitte sofort an unseren Kundendienst, wenn:

• die Dunstabzughaube undefinierbare Geräusche verursacht und Sie nach Prüfung der Abluftleitung keine Mängel feststellen können;
• sie feststellen, z.B. durch Hören seltsamer Geräusche, dass der Motor fehlerhaft oder defekt ist;
• die Schaltung nicht ordnungsgemäß funktioniert.

Bitte geben Sie unbedingt die Bezeichnung des Typs Ihrer Dunstabzughaube und die dazugehörige Serien-Nummer an. Sie finden diese Angaben auf dem Typenschild. Dieses befindet sich im Bereich der Filter im Haubeninneren.

Entsorgung

Verpackung

Die Verpackung des Geräts ist recyclebar. Als Verpackungsmaterial werden Karton und Polyethylenfolie (PE) verwendet. Diese Materialien sind auf umweltgerechte und den jeweiligen vor Ort geltenden Vorschriften entsprechende Weise zu entsorgen.

Dunstabzughaube

Ihre Gemeinde berät Sie über die umweltgerechte Beseitigung von alten Haushaltsgeräten.

Umwelthinweise

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet, Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Technische Daten

Anschluss ans Netz:

220 240V / 50 -60Hz, max. 460W, Option 300W

Leuchtmittel: Halogen Kaltlicht 12V 35Watt

Sockel MR16
