DI Solo - Hotte V-ZUG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	V-ZUG
Modèle	DI Solo
Utilisation	Au-dessus d'une cuisinière pour usage domestique
Alimentation électrique	220–240 V, 50–60 Hz, max. 460 W (option 300 W)
Éclairage	Lampe halogène 12 V, 35 W, culot MR16
Niveaux de puissance moteur	4 niveaux + niveau intensif (retour auto au niveau 3 après 3 min)
Temporisation	Arrêt différé : activation par 5 appuis vers la gauche, passage du niveau 3 au niveau 1, puis arrêt après environ 15 min
Filtre métallique	Filtre 3-D avec emboîtement à baïonnette, lavable au lave-vaisselle (max 65 °C) ou à la main
Filtre à charbon actif	Optionnel pour fonctionnement en recyclage, remplacement tous les 3 à 6 mois
Indicateur de nettoyage du filtre	Voyant rouge clignotant après 15 heures de service ; réinitialisation en appuyant 5 secondes vers la gauche
Matériaux	Verre et inox
Commande	Réglette coulissante (gauche/droite)
Voyants lumineux	Diodes sur la cheminée indiquant l'état de la hotte
Nettoyage des surfaces	Liquide vaisselle ou nettoyant universel adapté ; ne pas utiliser de nettoyeur vapeur ou haute pression
Remplacement des lampes	Débrancher l'appareil, soulever la bague de fixation avec un tournevis, déconnecter la fiche
Sécurité	Ne jamais utiliser sans filtre à graisse ; ne pas flamber sous la hotte ; risque d'incendie si filtres gras
Réparabilité	Pièces d'origine uniquement ; intervention par personnel qualifié
Mode d'évacuation	Évacuation ou recyclage (avec filtre à charbon actif)
Normes	Directive WEEE 2002/96/EG

FOIRE AUX QUESTIONS - DI Solo V-ZUG

Comment nettoyer les filtres métalliques de la hotte V-ZUG DI Solo ?

Retirez le filtre métallique en le tournant dans le sens inverse des aiguilles d'une montre. Nettoyez-le au lave-vaisselle à une température maximale de 65 °C avec un liquide vaisselle doux, ou à la main. Évitez les détergents agressifs (essence, acétone). Replacez le filtre en tournant dans le sens inverse jusqu'à blocage.

Comment réinitialiser le voyant de nettoyage du filtre ?

Après avoir nettoyé le filtre à graisse, appuyez sur la réglette vers la gauche pendant environ 5 secondes. Le voyant rouge s'éteint et le compteur d'heures de service est remis à zéro.

Comment remplacer les lampes halogènes de la hotte ?

Débranchez d'abord la hotte et laissez refroidir les lampes. Soulevez la bague de fixation avec un tournevis. Défaites la fiche de l'ampoule et retirez-la. Pour monter la nouvelle, procédez dans l'ordre inverse. Utilisez une ampoule halogène 12 V, 35 W, culot MR16.

Que faire si la hotte produit des bruits anormaux ?

Vérifiez d'abord la conduite d'évacuation. Si aucun problème n'est constaté, contactez le service après-vente en indiquant le type exact de la hotte et son numéro de série (situé sur la plaque signalétique à l'intérieur de la hotte, près des filtres).

Comment activer la temporisation (arrêt différé) sur la hotte DI Solo ?

Appuyez sur la réglette 5 fois vers la gauche. 3 LED de la cheminée s'allument en vert et la lampe de la réglette clignote. La hotte passe du niveau 3 au niveau 1, fonctionne environ 15 minutes, puis s'éteint automatiquement.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif est nécessaire uniquement en mode recyclage. Remplacez-le tous les 3 à 6 mois selon l'utilisation. Pour y accéder, retirez d'abord le filtre métallique.

Quels niveaux de puissance de ventilation sont disponibles ?

Vous pouvez régler 4 niveaux de débit d'air (niveau 1 = faible, niveau 2 = moyen, niveau 3 = fort) plus un niveau intensif (niveau 4). Le niveau intensif revient automatiquement au niveau 3 après 3 minutes.

Puis-je utiliser un nettoyeur vapeur pour nettoyer la hotte ?

Non, n'utilisez jamais de nettoyeur à vapeur ou à pression. Débranchez la hotte et nettoyez les surfaces avec du liquide vaisselle ou un nettoyant universel adapté à l'inox et au verre.

La hotte peut-elle fonctionner en mode recyclage sans évacuation extérieure ?

Oui, en installant un filtre à charbon actif (optionnel). Ce filtre neutralise les odeurs et l'air est renvoyé dans la pièce.

Que faire si l'éclairage ne s'allume plus ?

Vérifiez que l'ampoule n'est pas grillée. Remplacez-la par une ampoule halogène 12 V, 35 W MR16. Si le problème persiste, contactez le SAV.

MODE D'EMPLOI DI Solo V-ZUG

Nous vous remercions d'avoir porté votre choix sur l'un de nos produits.

Votre nouvel appareil répond aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous le temps nécessaire pour lire attentivement ce mode d'emploi. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permettra de l'utiliser de manière optimale et sans dérangement.

Le texte, les illustrations et les données correspondent au niveau technique de l'appareil au moment de la mise sous presse de ce mode d'emploi. Sous réserve de modifications dans le cadre du progrès technique.

Veuillez tenir compte des conseils de sécurité.

Cara cliente V-ZUG, caro cliente V-ZUG

Le présent mode d'emploi est valable pour les modèles suivants

Typ / Type / Tipo Modell-Nr. / N° de modèle / Modello n°

Solo 433, 439

Le numéro de modèle correspond aux 3 premiers chiffres figurant sur la plaque signalétique.

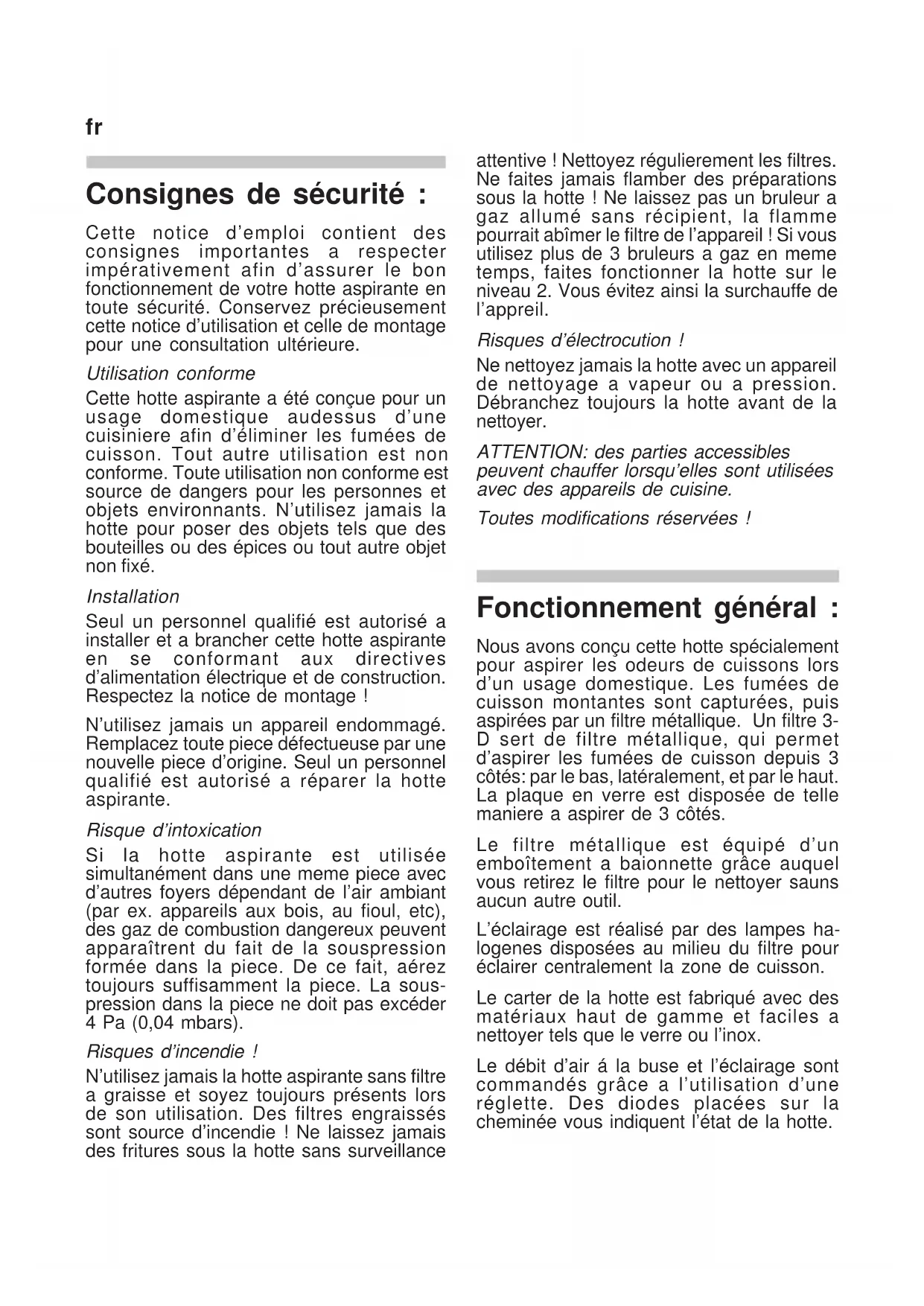

Consignes de sécurité :

Cette notice d'emploi contient des consignes importantes a respecter impérativement afin d'assurer le bon fonctionnement de votre hotte aspirante en toute sécurité. Conservez précieusement cette notice d'utilisation et celle de montage pour une consultation ultérieure.

Utilisation conforme

Cette hotte aspirante a été conçue pour un usage domestique audessus d'une cuisiniere afin d'éliminer les fumées de cuisson. Tout autre utilisation est non conforme. Toute utilisation non conforme est source de dangers pour les personnes et objets environnants. N'utilisez jamais la hotte pour poser des objets tels que des bouteilles ou des épices ou tout autre objet non fixé.

Installation

Seul un personnel qualifié est autorisé a installer et a brancher cette hotte aspirante en se conformant aux directives d'alimentation électrique et de construction. Respectez la notice de montage !

N'utilisez jamais un appareil endommagé. Remplacez toute piece défectueuse par une nouvelle piece d'origine. Seul un personnel qualifié est autorisé a réparer la hotte aspirante.

Risque d'intoxication

Si la hotte aspirante est utilisée simultanément dans une meme piece avec d'autres foyers dépendant de l'air ambiant (par ex. appareils aux bois, au fioul, etc), des gaz de combustion dangereux peuvent apparaîtrrent du fait de la souspression formée dans la piece. De ce fait, aérez toujours suffisamment la piece. La souspression dans la piece ne doit pas excéder 4 Pa (0,04 mbars).

Risques d'incendie !

N'utilisez jamais la hotte aspirante sans filtre a graisse et soyez toujours présents lors de son utilisation. Des filtres engraissés sont source d'incendie ! Ne laissez jamais des fritures sous la hotte sans surveillance attentive ! Nettoyez régulierement les filtres. Ne faites jamais flamber des préparations sous la hotte ! Ne laissez pas un bruleur a gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil ! Si vous utilisez plus de 3 bruleurs a gaz en meme temps, faites fonctionner la hotte sur le niveau 2. Vous évitez ainsi la surchauffe de l'appreil.

Risques d'électrocution !

Ne nettoyez jamais la hotte avec un appareil de nettoyage a vapeur ou a pression. Débranchez toujours la hotte avant de la nettoyer.

ATTENTION: des parties accessibles peuvent chauffer lorsqu'elles sont utilisées avec des appareils de cuisine.

Toutes modifications réservées !

Fonctionnement général :

Nous avons conçu cette hotte spécialement pour aspirer les odeurs de cuissons lors d'un usage domestique. Les fumées de cuisson montantes sont capturées, puis aspirées par un filtre métallique. Un filtre 3-D sert de filtre métallique, qui permet d'aspirer les fumées de cuisson depuis 3 côtés: par le bas, latéralement, et par le haut. La plaque en verre est disposée de telle manière a aspirer de 3 côtés.

Le filtre métallique est équipé d'un emboîtement a baionnette grâce auquel vous retirez le filtre pour le nettoyer sauns aucun autre outil.

L'éclairage est réalisé par des lampes halogenes disposées au milieu du filtre pour éclairer centralement la zone de cuisson.

Le carter de la hotte est fabriqué avec des matériaux haut de gamme et faciles a nettoyer tels que le verre ou l'inox.

Le débit d'air á la buse et l'éclairage sont commandés grâce a l'utilisation d'une réglette. Des diodes placées sur la cheminée vous indiquent l'état de la hotte.

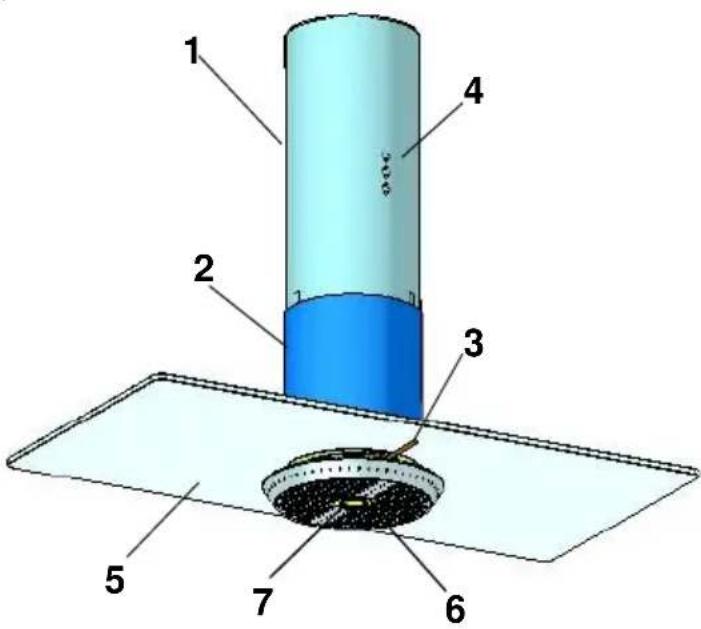

Description de l'appareil

1 Cheminée supérieure
2 Cheminée inférieure
3 Réglette de commande
4 Voyant lumineux du débit d'air (diodes)
5 Plaque de sécurité en verre
6 Filtre métallique
7 Spots halogenes

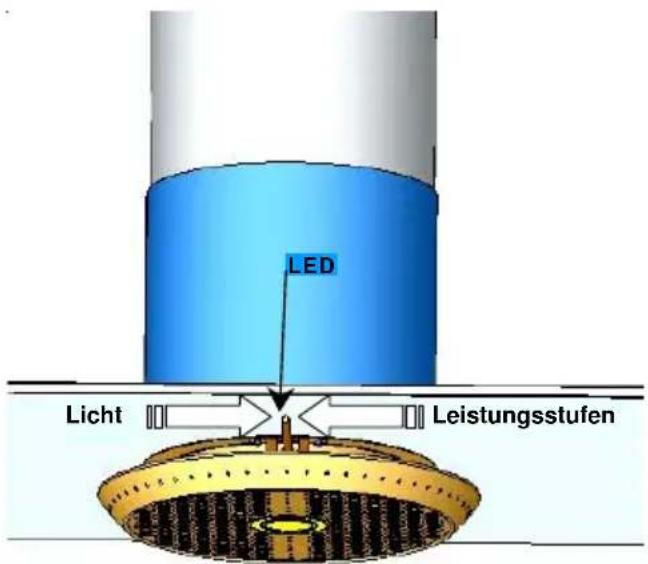

La hotte est commandée par une réglette se déplaçant de la gauche vers la droite.

Débit d'air a la buse

Pour régler le débit d'air á la buse, appuyez plusieurs fois sur la réglette vers la gauche. Chaque niveau ne peut être atteint que successivement. Vous pouvez régler 4 niveaux de débit d'air différents. Pour arreter le ventilateur, appuyez vers la gauche a chaque niveau jusqu'à ce que tous les voyants s'éteignent.

Niveau 1 = puissance du moteur la plus faible appuyez 1 fois vers la gauche

Niveau 2 = puissance du moteur moyenne appuyez 2 fois vers la gauche

Niveau 3 = puissance du moteur la plus forte appuyez 3 fois vers la gauche

Niveau 4 = niveau intensif (le moteur passe au niveau 3 au bout de 3 min). Appuyez 4 fois vers la gauche

Temps de retour automatique

Appuyer sur la tige 5 fois vers la gauche pour activer la temporisation automatique, 3 LED de la tour haute s'allument en vert et la lampe de la tige clignote. La hotte aspirante repasse du niveau 3 au niveau 1, fonctionne sur ce niveau environ 15 minutes, puis s'éteint.

3: Allumer l'éclairage

Pour allumer ou éteindre l'éclairage, appuyez sur la réglette vers la droite.

Voyant pour le nettoyage du filtre

A partir de 15 heures de service, la diode clignote sur la cheminée supérieure. Ce voyant vous indique ainsi que vous devez nettoyer le filtre a graisse. Apres avoir nettoyé le filtre a graisse, appuyez 5 secs vers la gauche sur la réglette. Le compteur d'heures de sercie est remis a zéro et le voyant rouge s'éteint.

Nettoyage et entretien

Nettoyer les surfaces

Risques d'électrocution ! Débranchez la hotte ou coupez le disjoncteur correspondant. Assurezvous lors du nettoyage que l'eau ne s'infiltre pas dans l'appareil.

En nettoyant régulierement la surface, vous évitez par la suite un nettoyage fastidieux pour éliminer toutes les saletés incrustées. Utilisez toujours du liquide vaisselle ou un nettoyant universel adapté aux surfaces en inox / aluminium ainsi que pour le verre N'utilisez jamais des détergents ou de la laine de verre. Une fois la hotte nettoyée, entretenez les surfaces en inox a l'aide d'un produit spécial.

Nettoyer les surfaces vernies avec un peu de lessive et un chiffon tres doux.

Nettoyez visiere avec un nettoyant pour vitres et rincer avec un chiffon humide.

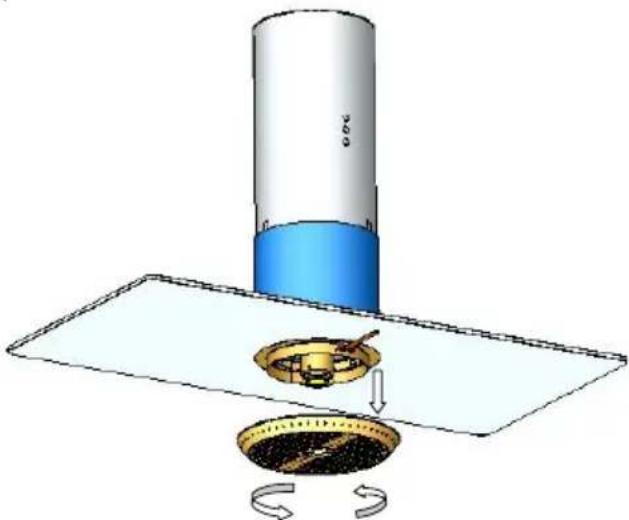

Retirer et nettoyer les filtres métalliques

Risques d'incendie ! Les restes de graisse diminuent l'efficacité de la hotte aspirante et augmentent considérablement les risques d'incendie. Afin d'éviter tout incendie, nettoyez impérativement les filtres métalliques (voir « Voyant pour le nettoyage du filtre »), et au plus tard tous les 15 jours.

Prenez le filtre métallique avec les deux mains et faites le tourner dans le sens contraire des aiguilles d'une montre afin que l'emboîtement a baionnette se défasse. Vous ne pouvez retirer le filtre métallique que de cette manière.

Les filtres se nettoient au mieux dans le lave-vaisselle en utilisant un liquide vaisselle doux.

Le fabricant ne pourra être tenu pour responsable de toute coloration des filtres due à l'utilisation d'un liquide vaisselle agressif. Évitez toute température supérieure a 65°C. Attention : n'utilisez pas des détergents récurant ou un lavevaisselle industriel. Tout nettoyage avec des détergents agressifs tels l'essence, l'acétone, trichloréthylene, etc. endommagera de manière irréparable les filtres !

Replacez le filtre métallique après l'avoir nettoyé, puis tournez dans le sens contraire des aiguilles avec les deux mains jusqu'à ce que le filtre se bloque.

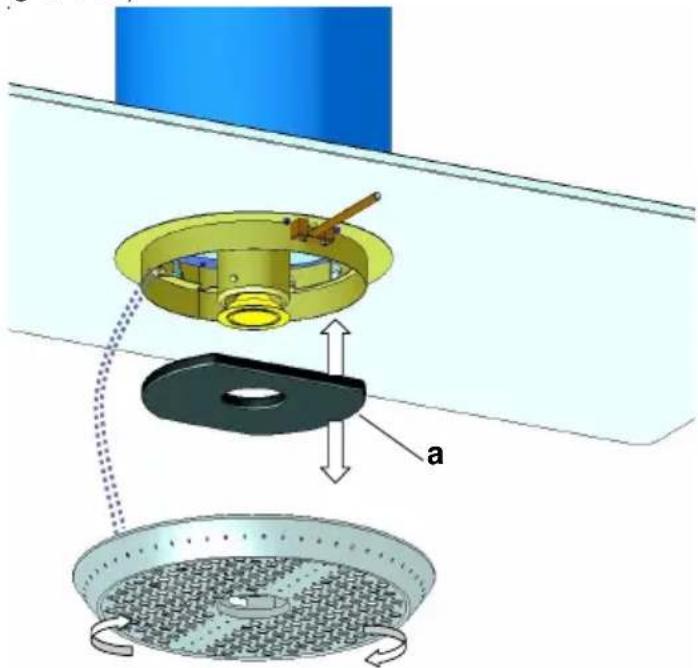

Remplacer le filtre a charbon actif (uniquement pour les hottes a air tournant) Les filtres a charbon actif (a) neutralisent les odeurs contenues dans les fumées de cuisson. Suivant l'utilisation, il est nécessaire de remplacer le filtre tous les 3 a 6 mois. Vous pouvez remplacer le filtre a charbon actif après avoir retiré le filtre á graisse (voir comment nettoyer le filtre á graisse).

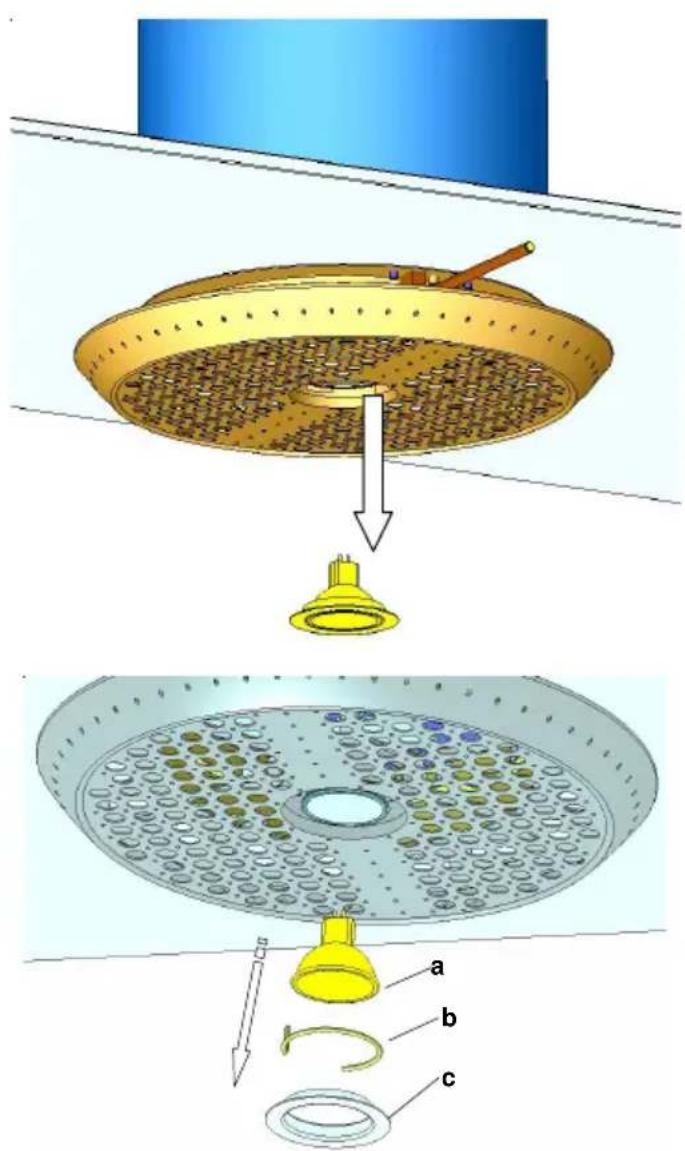

Remplacement des lampes

Débranchez la hotte aspirante! L'éclairage reste encore longtemps chaud. Avant de remplacer l'ampoule, attendez que la lampe soit refroidie.

Pour remplacer l'éclairage (ampoule et réflecteur), soulevez la bague de fixation (c) en utilisant un tournevis. Défaites la fiche de l'ampoule (a) puis retirezla de sa fixation. Serrez la rondelle élastique (b) puis retirezla vers le haut.

Pour le montage d'un nouvel éclairage, procédez dans l'ordre inverse.

Contactez immédiatement le SAV si :

• la hotte produit des bruits anormaux et si vous n'avez rien constaté de particulier apres avoir vérifier la conduite d'évacuation
• vous constatez que le moteur est défectueux ou en panne en entendant p. ex. des bruits anormaux
• la mise en marche / arret ne fonctionne pas correctement

Veuillez toujours indiquer le type exacte de votre hotte aspirante ainsi que son numéro de série. Vous trouverez ces informations sur la plaque signalétique située a l'intérieur de la hotte au niveau des filtres.

Elimination des déchets:

Emballage

L'emballage de l'appareil est recyclable. Le matériel d'emballe est composé de carton et de feuilles PE. Eliminez ces matériaux de manière écologique et en tenant compte des réglementations locales.

Hotte aspirante

Votre commune vous indiquera comment éliminer écologiquement votre hotte aspirante.

Respect de l'environnement

Cet appareil est marque selon la directive europeenne 2002/96/EG relative aux appareils électriques e! ölectroniques usages (waste electrical and electronic equipment - WEEE). La directive delinit ie cadre pour une reprise et une recuperation des appareils usages applicables dans les pays de la CE.

Pour connattre les circuits actuels de mise au rebut, veuillez consulter votre revendeur.

Caractéristiques techniques

Branchement électrique :

220 240V / 50 -60Hz, max. 460W, Option 300W

Type d'éclairage: Lumiere froide halogene 12V, 35 watts, Sockel MR16

Norme di sicurezza

Respect de l'environnement

Cet appareil est marque selon la directive europeenne 2002/96/EG relative aux appareils électriques e! ölectroniques usages (waste electrical and electronic equipment - WEEE). La directive delinit ie cadre pour une reprise et une recuperation des appareils usages applicables dans les pays de la CE.

Pour connattre les circuits actuels de mise au rebut, veuillez consulter votre revendeur.

Dati tecnici
