BRUKSANVISNING DI Solo V-ZUG

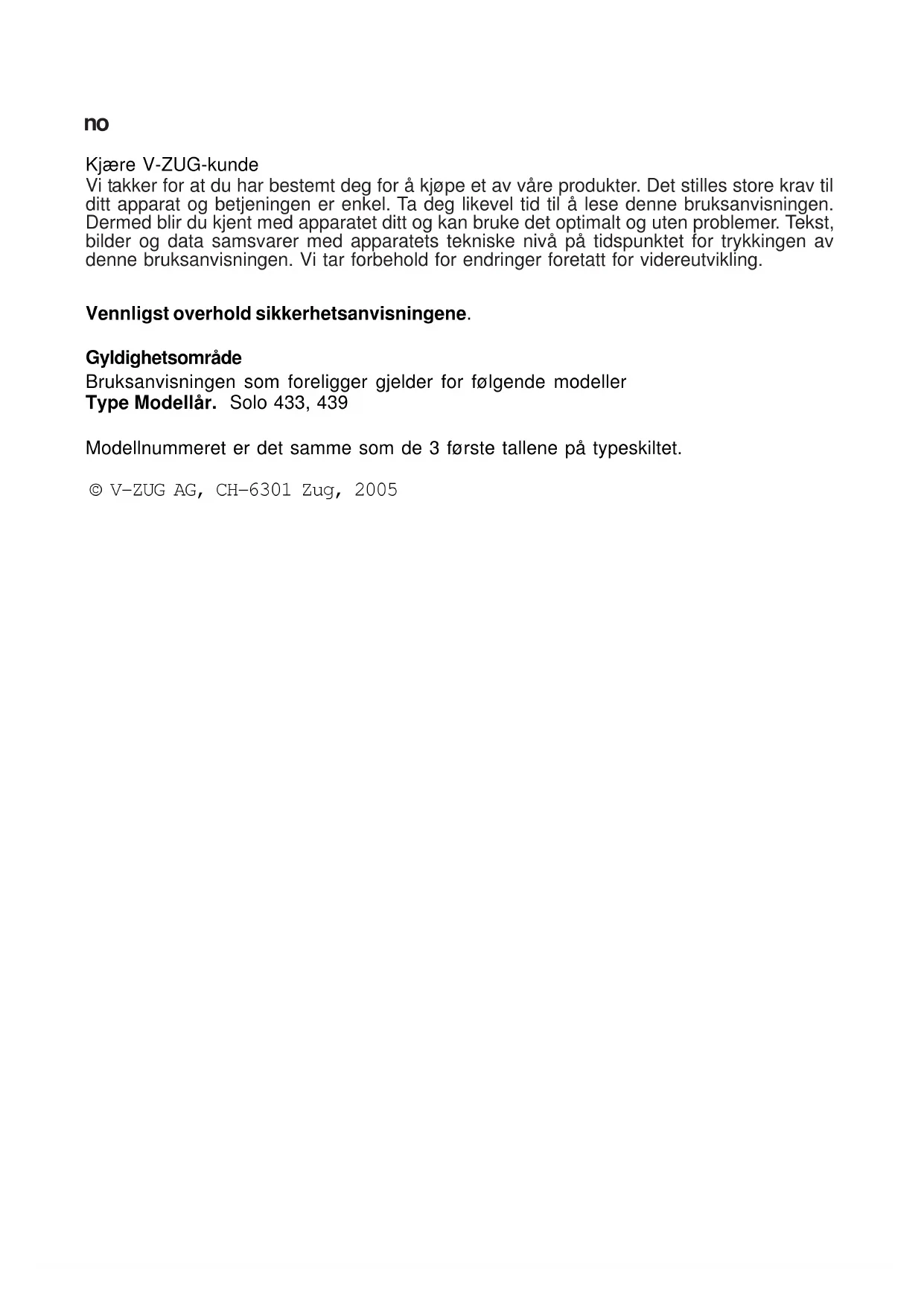

Vi takker for at du har bestemt deg for å kjøpe et av våre produkter. Det stilles store krav til ditt apparat og betjeningen er enkel. Ta deg likevel tid til å lese denne bruksanvisningen. Dermed blir du kjent med apparatet ditt og kan bruke det optimalt og uten problemer. Tekst, bilder og data samsvarer med apparatets tekniske nivå på tidspunktet for trykkingen av denne bruksanvisningen. Vi tar forbehold for endringer foretatt for videreutvikling.

Vennligst overhold sikkerhetsanvisningene.

Gyldighetsområde

Bruksanvisningen som foreligger gjelder for følgende modeller Type Modellår. Solo 433, 439

Denne bruksanvisningen inneholder viktige anvisninger som må overholdes for at dampavtrekkshetten skal kunne brukes farefritt og feilfritt. Oppbevar bruksanvisningen og monteringsanvisningen omhyggelig for senere referanse.

Reglementert bruk

Dampavtrekkshetten skal utelukkende brukes til fjerning av kjøkkendamp over kokeapparater for privat husholdningsbruk. Enhver annen bruk regnes som upassende. På grunn av upassende bruk kan det oppstå fare for personer og gjenstander. Dampavtrekkshetten skal ikke brukes som underlag for gjenstander som f. eks. flasker eller krydderbokser eller andre løse gjenstander.

Installasjon

Apparatet skal bare tilkoples av en autorisert fagmann som følger alle de gjeldende forskriftene for strømforsyningsarbeid samt landets byggeforskrifter. Følg monteringsanvisningen under monteringen! Skadde apparater skal ikke tas i bruk. Defekte deler må byttes med originale deler. Reparasjoner skal bare gjennomføres av autorisert fagpersonale.

Hvis dampavtrekkshetten brukes til avlufting samtidig med andre romluftavhengige ildsteder (f.eks. tre-, gass-, olje eller kullfyrte apparater) i et rom, kan livsfarlige forbrenningsgasser tilbakeføres inn i rommet på grunn av at der oppstår undertrykk i rommet. Brukeren må derfor sørge for tilstrekkelig tilførselsluft til enhver tid. Undertrykket i rommet må ikke være større enn 4 Pa (0,04mbar).

Brannfare!

Dampavtrekkshetten skal ikke brukes uten fettfilter og alltid under tilsyn. Fettmettede filtre utgjør en brannfare! Fritering skal bare skje under stadig tilsyn under avtrekkshetten!

Pass på at du rengjør filteret jevnlig. Flambering er ikke tillatt under avtrekkshetten! Gassapparater skal bare brukes med påsatte kasseroller under avtrekkshetten! Hvis du bruker mer enn 3 gassdrevne kokeplater samtidig, så vennligst kjør avtrekkshetten på effekttrinn 2 eller høyere. Slik unngås varmeakkumulering i apparatet.

Fare for elektrisk støt! Rengjør ikke hetten med et damprengjøringsapparat eller med vantrykk. Under rengjøringen må hetten skilles fra strømnettet.

FORSIKTIG: De delene du har tilgang til kan bli varme under bruk av kokeapparater

Tekniske endringer forbeholdes!

Generell funksjonsmåte:

Dampavtrekkshetten er utviklet spesielt for avsug av kokedamper i privat husholdning. Kokedampene som stiger opp fanges opp av dampavtrekkshetten og føres via sikkerhetsglassruten til metallfilteret. Med metallfilteret menes et 3D-filter som suger opp kokedamper på tre sider: nedenfra, på siden samt ovenfra. Glassruten er plassert i en slik avstand fra metallfilteret at avsug fra tre sider er mulig. Metallfilteret er utstyrt med en bajonettfatning slik at det kan fjernes uten hjelpemidler for rengjøring. Belysning skjer i form av et halogenlys plassert midt i filteret og belyser kokefeltet midt på. Hettehuset er utformet av edle materialer som er lette å holde ren, så som glass eller edelstål. Sugeeffekten og belysningen styres av en stavbetjening. LED-er på tårnet gir opplysninger om hettens driftstilstand.

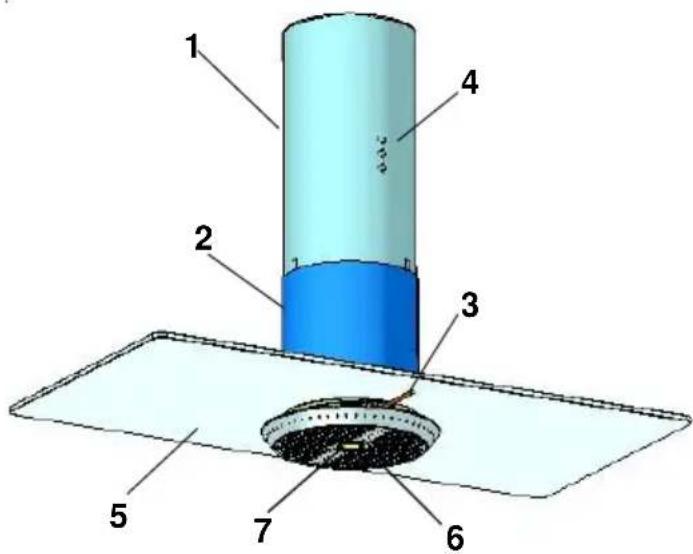

Produktbeskrivelse

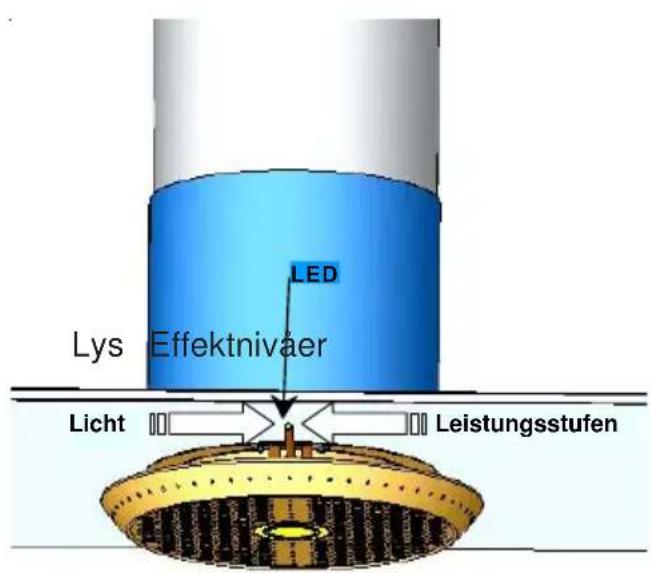

Hetten betjenes ved hjelp av en stav som kan beveges til venstre og høyre.

Avtrekksytelsen styres ved at man trykker flere ganger på staven. De enkelte trinnene må imidlertid slås på etter hverandre. 4 forskjellige effekttrinn kan velges. For å slå av viften fra hvert trinn trykker man på staven mot venstre til alle LED-ene slukkes.

Trinn 1 = laveste motoreffekt 1. Trykk en gang til venstre

Trinn 2 = middels motoreffekt 2. Trykk en gang til venstre

Trinn 3 = høy motoreffekt 3. Trykk en gang til venstre

Trinn 4 = intensivtrinn (motoren slår seg tilbake til trinn 3 etter 3 min) 4. Trykk en gang til venstre

Automatisk retardasjonstid

Trykk på staven 5 ganger til venstre, og så aktiveres den automatiske retardasjonstiden, 3 LED-er på overtårnet lyser grønt og lampen på staven blinker. Dampavtrekkshetten slår seg selv fra trinn 3 tilbake til trinn 1 og går der \~15 min. før den slår seg av.

Slå på lys

For å slå lyset PÅ eller AV trykkes staven mot venstre. Trykker man lenge til venstre kan lyset gjøres dimbart.

Visning av filterrengjøring

Etter 15 driftstimer eller hver 14.dag begynner den røde LED-en i overtårnet å lyse (også når man ikke koker noe). Slik vises det at fettfilteret må rengjøres. Trykk staven 5 sek. mot venstre etter rengjøring av fettfilteret. Driftstimetelleren tilbakestilles så og den røde LED-en slukker.

Rengjøring og pleie

Rengjøre overflatene

Fare for strømstøt! Skill dampavtrekkshetten fra nettet ved å trekke ut støpselet eller ved å slå av sikringen. Under rengjøringen må

man passe på at ikke noe vann trenger inn iapparatet.

Tidlig rengjøring av overflatene sparer deg for senere slitsom fjerning av hardnakkede tilsmussinger senere. Under rengjøring bruk bare vanlige vaskemidler eller universalrengjøringsmidler som er egnet for edelstål / aluminium samt glass. Bruk aldri skurende rengjøringsmidler eller stålull. Etter rengjøringen av hetten pleies edelstålflatene med et edelstålpleiemiddel. På lakkerte flater rengjøres disse bare med lett vaskemiddelløsning og svært myk klut. Rengjør glassruten med et vanlig glassrengjøringsmiddel og tørk av med en myk klut.

Demontere / rengjøre metallfilteret

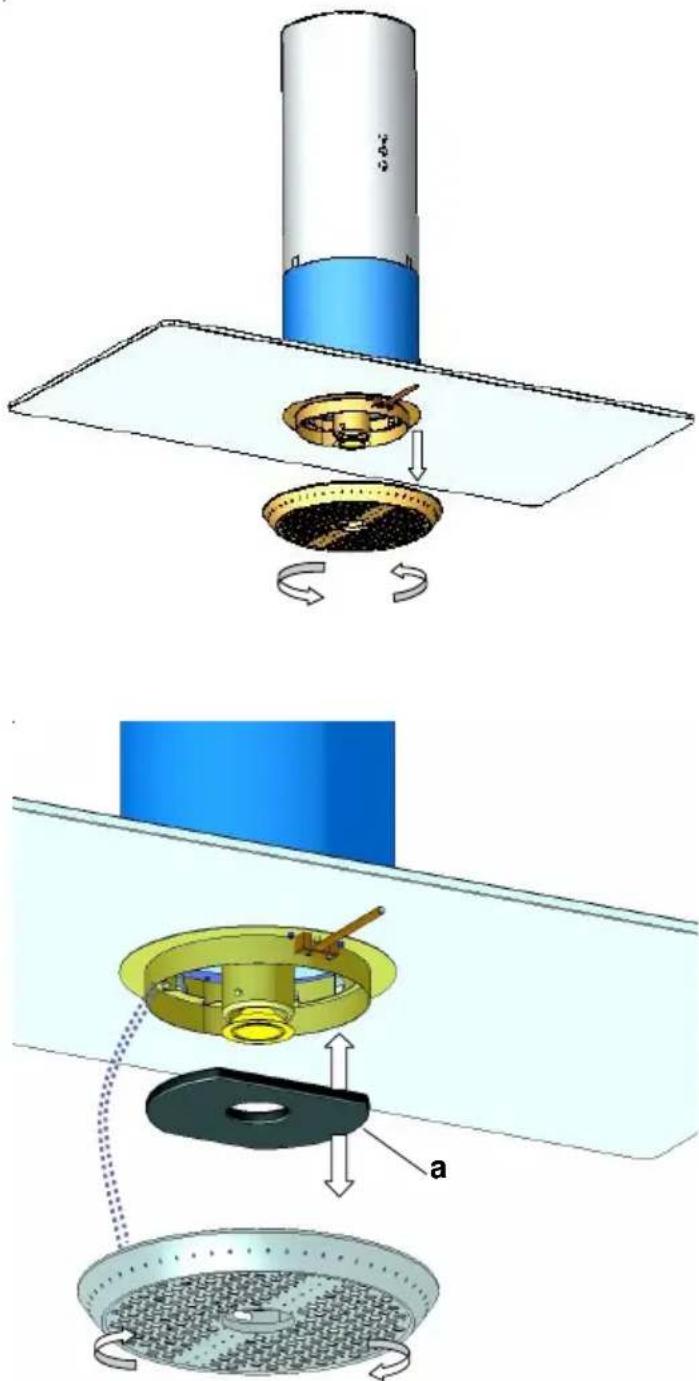

Brannfare! På grunn av fettholdige rester svekkes effekten av dampavtrekkshetten og brannfaren stiger. For å forebygge brannfare, rengjøres metallfilteret absolutt jevnlig (se „Signal om fettfilterrengjøring“). Rengjør filteret senest i en 14-dagers syklus. For dette gripes så metallfilteret i begge hendene og skrus moturs, slik at bajonettlåsingen til filteret løsner. Metallfilteret kan nå tas av nedover. Metallfilteret rengjør man best i oppvaskmaskinen og ved å bruke et skånsomt oppvaskmiddel.

For eventuell misfarging etter bruk av et aggressivt oppvaskmiddel aksepterer produsenten ingen garanti. Temperaturer over 55 grader skal i alle tilfelle unngås.

Pass på: Bruk ikke noe 3-fases rengjøringsmiddel eller filtre i en kommersiell oppvaskmaskin. Rengjøring med aggressive rengjøringsmidler som bensin, aceton, trikloretylen, etc. fører til at filteret ødelegges!

Sett inn metallfilteret etter rengjøringen og skru det fast med begge hendene medurs.

(bare for hus med sirkulasjonsdrift)

Aktivkullfilteret (a) binder luktstoffer som finnes i kjøkkendamp. Alt etter belastning må dette filteret byttes etter 3 til 6 måneders drift. Aktivkullfilteret kan byttes etter at fettfilteret er tatt av (se Rengjøre fettfilteret)

Skill dampavtrekkshetten fra strømnettet! Lyset blir værende varmt en stund etterpå. Vennligst vent før byttet til det har fått kjøle seg ned.

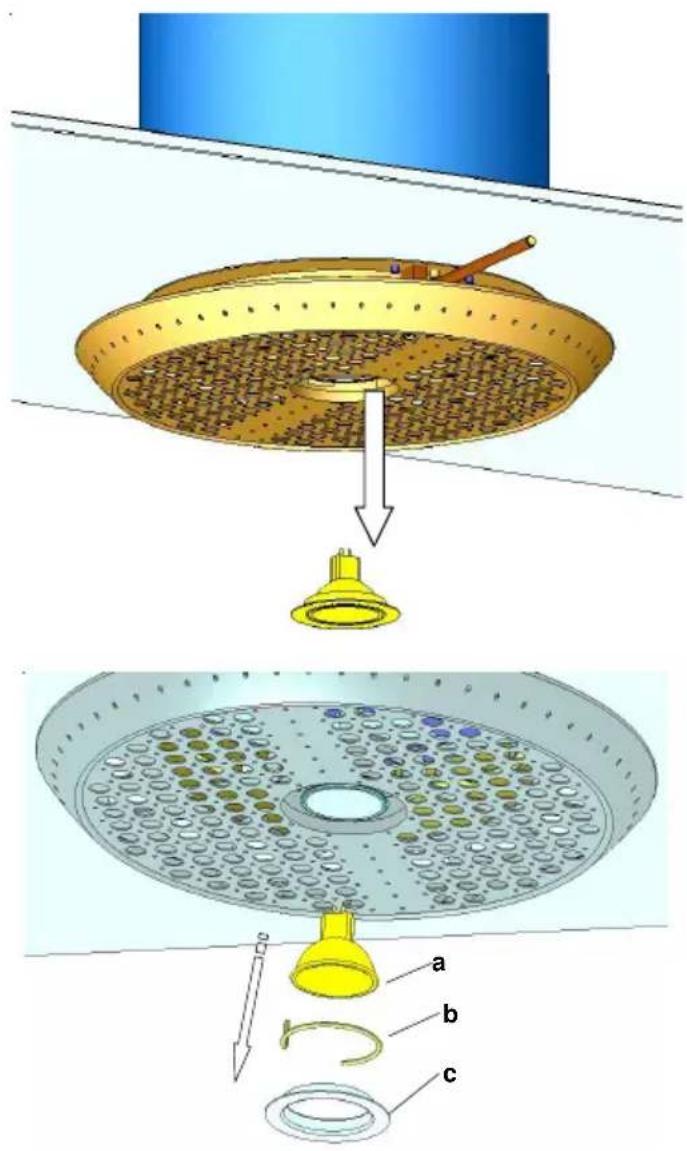

For bytte av lys (lyspære inkl. reflektor løftes holderen(c) ved hjelp av skrutrekker ut av huset. Løsne så støpselet fra glødelampen (a) og skill denne fra holderen. For dette må fjær-ringen(b) trykkes sammen og fjernes o p p o v e r .

Montering av et nytt lys foretas i omvendt rekkefølge.

• dampavtrekkshetten gir fra seg udefinerbare lyder og du etter kontroll av luftledningen ikke kan finne noen mangler;
• du finner ut, f.eks. ved at du hører merkelige lyder, at motoren har feil eller er defekt;
• koplingen ikke fungerer forskriftsmessig.

Vennligst oppgi alltid betegnelsen til den type dampavtrekkshette du har og det tilhørende serienummeret. Du finner disse opplysningene på typeskiltet. Dette finnes i filterområdet på innsiden av huset.

Kassering

Pakning

Apparatets pakning kan resirkuleres. Som pakningsmateriale brukes kartong og polyetylenfolie (PE). Disse materialene skal deponeres på den måten miljøforskriftene og de aktuelle forskriftene på stedet har fastlagt.

Dampavtrekkshette

De kommunale myndighetene gir deg råd om fjerning av gamle husholdningsapparater etter miljøforskriftene.

Miljøanvisninger

Dette apparatet er merket i samsvar med direktiv 2002/96/EU om kasserte elektro- og elektronikkapparater (waste electrical and electronic equipment - WEEE) . Normen angir rammene for en returnering gyldig over hele EU-området utnyttelse av utslitte apparater. For aktuelle kasseringsveier vennligst la deg informere hos fagforhandleren.

Tekniske data

Tilkopling til strøm:

220 240V / 50 -60Hz, maks. 460W, valgfritt 300W
