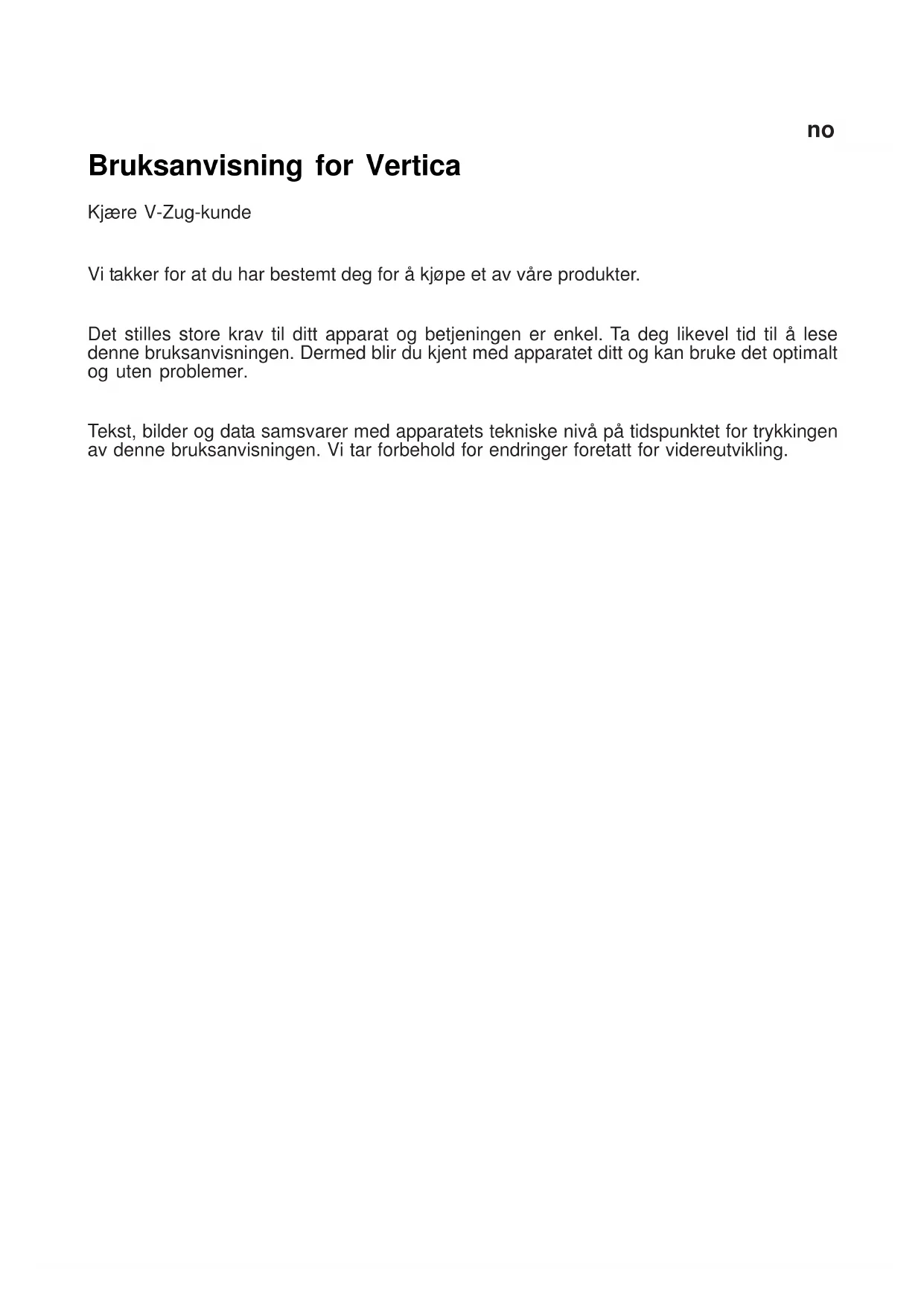

BRUKSANVISNING Vertica V-ZUG

Vi takker for at du har bestemt deg for å kjøpe et av våre produkter.

Det stilles store krav til ditt apparat og betjeningen er enkel. Ta deg likevel tid til å lese denne bruksanvisningen. Dermed blir du kjent med apparatet ditt og kan bruke det optimalt og uten problemer.

Tekst, bilder og data samsvarer med apparatets tekniske nivå på tidspunktet for trykkingen av denne bruksanvisningen. Vi tar forbehold for endringer foretatt for videreutvikling.

Denne bruksanvisningen inneholder viktige anvisninger som må overholdes for at dampavtrekkshetten skal kunne brukes farefritt og feilfritt. Oppbevar bruksanvisningen og monteringsanvisningen omhyggelig for senere referanse.

Reglementert bruk

Dampavtrekkshetten skal utelukkende brukes til fjerning av kjøkkendamp over kokeapparater for privat husholdningsbruk. Enhver annen bruk regnes som upassende. På grunn av upassende bruk kan det oppstå fare for personer og gjenstander. Dampavtrekkshetten skal ikke brukes som underlag for gjenstander som f. eks. flasker eller krydderbokser eller andre løse gjenstander.

Installasjon

Apparatet skal bare tilkoples av en autorisert fagmann som følger alle de gjeldende forskriftene for strømforsyningsarbeid samt landets byggeforskrifter. Følg monteringsanvisningen under monteringen! Skadde apparater skal ikke tas i bruk. Defekte deler må byttes med originale deler. Reparasjoner skal bare gjennomføres av autorisert fagpersonale.

Hvis dampavtrekkshetten brukes til avlufting samtidig med andre romluftavhengige ildsteder (f.eks. tre-, gass-, olje eller kullfyrte apparater) i et rom, kan livsfarlige forbrenningsgasser tilbakeføres inn i rommet på grunn av at der oppstår undertrykk i rommet. Brukeren må derfor sørge for tilstrekkelig tilførselsluft til enhver tid. Undertrykket i rommet må ikke være større enn 4 Pa (0,04mbar).

Brannfare!

Dampavtrekkshetten skal ikke brukes uten fettfilter og alltid under tilsyn. Fettmettede filtre utgjør en brannfare! Fritering skal bare skje under stadig tilsyn under avtrekkshetten! Pass på at du rengjør filteret jevnlig. Flambering er ikke tillatt under avtrekkshetten! Gassapparater skal bare brukes med påsatte kasseroller under avtrekkshetten! Hvis du bruker mer enn 3 gassdrevne kokeplater samtidig, så vennligst kjør avtrekkshetten på effekttrinn 2 eller høyere. Slik unngås varmeakkumulering i apparatet.

Fare for elektrisk støt! Rengjør ikke hetten med et damprengjøringsapparat eller med vantrykk. Under rengjøringen må hetten skilles fra strømnettet.

FORSIKTIG: De delene du har tilgang til kan bli varme under bruk av kokeapparater

Tekniske endringer forbeholdes!

Generell funksjonsmåte:

Dampavtrekkshetten er utviklet spesielt for avsug av kokedamper i privat husholdning. Kokedampene som stiger opp fanges opp av dampavtrekkshetten og suges opp via oppsugingsslissen gjennom et fettfilter som ligger bakom (valgfritt med resirkulasjon med aktivkullfilter). På grunn av utseendet er dampavtrekkshetten utstyrt med en spesialglassrute samt titanskjermer. Glassruten med midtre utsparing er plassert slik på hette rammen at titanskjermene settes fluktende i glassutsparingen. Titanskjermene er plassert i en slik avstand til hverandre at det oppstår en sugesliss. Fettfilteret er dekket av titanskjermer som ligger foran det. Tilgjengelighet til fettfilteret sikres ved at man tar bort titanskjermene. På husets underside er lampene fordelt. Hetterammen produseres av hygieniske grunner av edelstål eller av lakkerte plater kombinert med glass og titan. Sugeeffekten reguleres via betjeningsfeltet. Via betjeningsfeltet vises dessuten belysningen samt filterrengjøringsintervallet. Lyset består av to halogenlamper. Begge lysene er forsenket integrert i hetterammen.

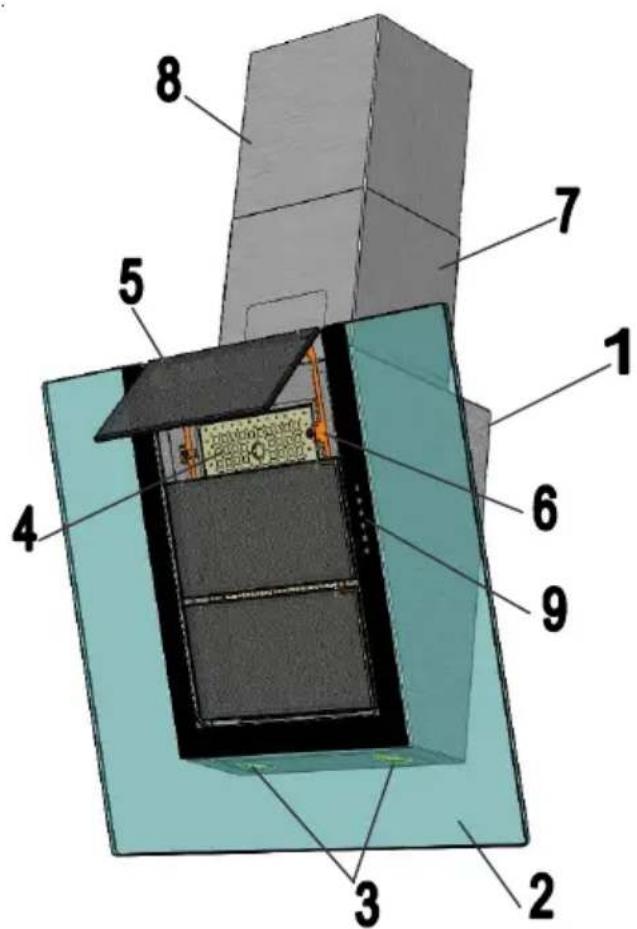

Produktbeskrivelse

1 Hetteramme
2 Glassrute
3 Lys
4 Metallfilter
5 Titanskjermer
6 Magnetholder
7 Undertårn
8 Topptårn
9 Betjeningsfelt

Betjeningsfelt

Trinn 1 = laveste motoreffekt

Trinn 2 = middels motoreffekt

Trinn 3 = høy motoreffekt

Trinn 4 = intensivtrinn (motoren slår seg tilbake til trinn 3 etter 5 min)

2. Automatisk retardasjonstid

Trykk en gang på knappen med klokkeslettssymbolet, og dampavtrekkshetten slår seg tilbake automatisk fra trinn 3 tilbake til trinn 1 og av etter \~15min.

Lys

Trykk på knappen med lyssymbolet for å slå på lyset. Trykker man en gang til, slås lyset av. Trykker man knappen lenge inn, dimmes lyset. Trykker man den lenge inn igjen, økes lysstyrken igjen.

4. Visning av filterrengjøring

Rengjør filteret hver 14. dag. Ved hyppig bruk rengjøres fettfilteret så snart „klokkesymbolet“ blinker. Klokkesymbolet blinker hver 14. dag selv om man ikke koker noe! Sett inn det rengjorte filteret igjen og hold retardasjonsknappen (klokkesymbolet) trykket inn minst 5 sek.

Rengjøring og pleie

Rengjøre overflatene

Fare for strømstøt! Skill dampavtrekkshetten fra nettet ved å trekke ut støpselet eller ved å slå av sikringen. Under rengjøringen må man passe på at ikke noe vann trenger inn i apparatet.

no

Tidlig rengjøring av overflatene sparer deg for senere slitsom fjerning av hardnakkede tilsmussinger senere. Bruk under rengjøringen bare vanlige vaskemidler eller allround-rengjøringsmiddel som er egnet for edelstål / aluminium. Bruk aldri skurende rengjøringsmidler eller stålull. Etter rengjøringen av hetten pleies edelstålflatene med et edelstålpleiemiddel. På lakkerte overflater rengjøres bare med lett vaskemiddelløsning og svært myk klut. Rengjør glassfronten med et vanlig glassrengjøringsmiddel og tørk av med en myk klut.

Demontere / rengjøre fettfilteret

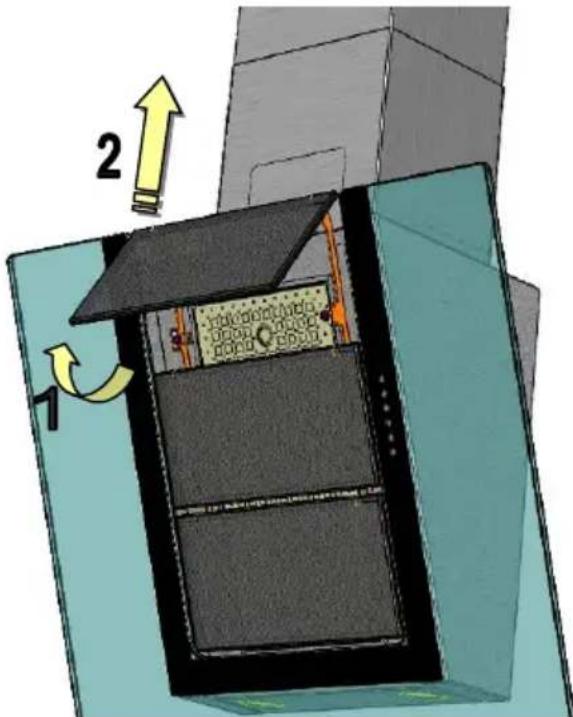

Brannfare! På grunn av fettholdige rester svekkes effekten av dampavtrekkshetten og brannfaren stiger. For å forebygge brannfare, rengjøres metallfilteret absolutt jevnlig (se „Signal om fettfilterrengjøring“). Rengjør filteret senest i en 14-dagers syklus. For dette tas så titanskjermene av: 1 Trekk titanskjermene med begge hendene framover etter nederste kant, 2 skyv dem deretter oppover slik at titanskjermene løsner fra låseanordningen sin og kan

1 2

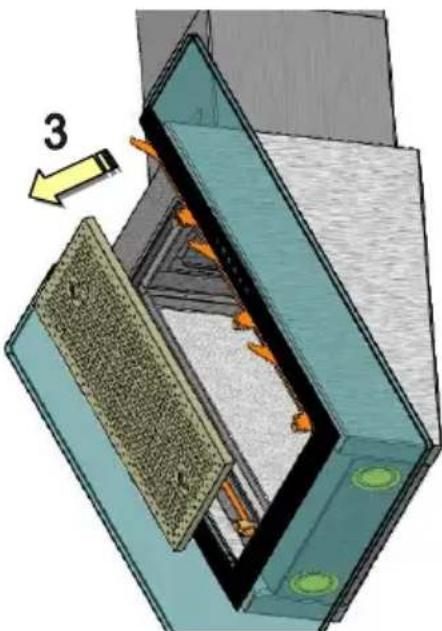

fjernes. Titanskjermene holdes av magneter.3 Hold nå metallfilteret med begge hendene på gripehullene og trekk det forover. Metallfilteret holdes av magneter. Metallfilteret rengjør man best i oppvaskmaskinen og ved å bruke et skånsomt oppvaskmiddel. For eventuell misfarging etter bruk av et aggressivt oppvaskmiddel aksepterer produsenten ingen garanti. Temperaturer over 55 grader skal i alle tilfelle unngås. Pass på: Bruk ikke noe 3-fases rengjøringsmiddel eller filtre i en kommersiell oppvaskmaskin. Rengjøring med aggressive rengjøringsmidler som bensin, aceton, trikloretylen, etc. fører til at filteret ødelegges! Sett metallfilteret inn igjen etter rengjøringen, sett så de tre titanskjermene på igjen i omvendt rekkefølge som for demontering.

(bare for hus med sirkulasjonsdrift)

Aktivkullfiltre binder luktstoffer som finnes i kjøkkendamp. Alt etter bruksintensiteten må dette filteret byttes etter 3 - 6 måneders drift.

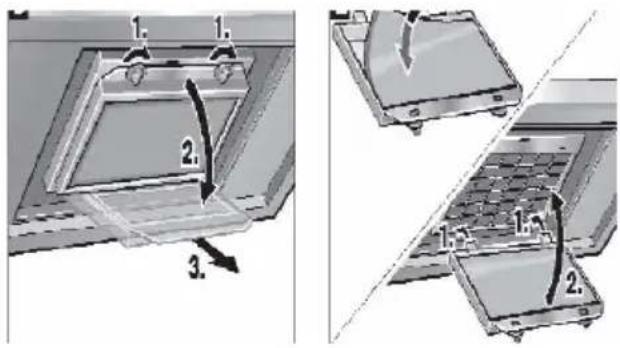

• Trykk holderen i pilens retning og fold ned filterrammen.
• Bytte aktivkullfilteret
• Fold opp filterrammen og sikre den

Skill dampavtrekkshetten fra strømnettet!

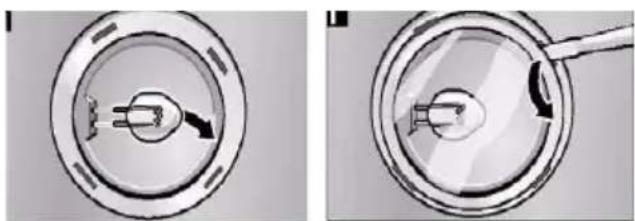

For bytte av halogenlyset fjernes glassdekselet forsiktig med en liten skrutrekker, lyset trekkes ut og byttes med et nytt lys. Under dette er det forbudt å ha direkte kontakt mellom lyspære og fingrene. Bytt defekte lys straks med nye.

• dampavtrekkshetten gir fra seg udefinerbare lyder og du etter kontroll av luftledningen ikke kan finne noen mangler;
• du finner ut, f.eks. ved at du hører merkelige lyder, at motoren har feil eller er defekt;
• koplingen ikke fungerer forskriftsmessig.

Vennligst oppgi alltid betegnelsen til den type dampavtrekkshette du har og det tilhørende serienummeret. Du finner disse opplysningene på typeskiltet. Dette finnes i filterområdet på innsiden av huset.

Kassering

Pakning

Apparatets pakning kan resirkuleres. Som pakningsmateriale brukes kartong og polyetylenfolie (PE). Disse materialene skal deponeres på den måten miljøforskriftene og de aktuelle forskriftene på stedet har fastlagt.

Dampavtrekkshette

De kommunale myndighetene gir deg råd om fjerning av gamle husholdningsapparater etter miljøforskriftene.

Miljøanvisninger

Dette apparatet er merket i samsvar med direktiv 2002/96/EU om kasserte elektro- og elektronikkapparater (waste electrical and electronic equipment - WEEE). Normen angir rammene for en returnering gyldig over hele EU-området utnyttelse av utslitte apparater. For aktuelle kasseringsveier vennligst la deg informere hos fagforhandleren.

Tekniske data

Tilkopling til strøm:

220-240V / 50-60Hz, 600W, valgfritt 300W Lyskilde halogen kaldt lys 12V 20W Sokkel G/4 21520

V-ZUG AG

Industriestrasse 66, CH-6301 Zug
