BEDIENUNGSANLEITUNG Vertica V-ZUG
de Bedienungsanleitung
fr Mode d'emploi

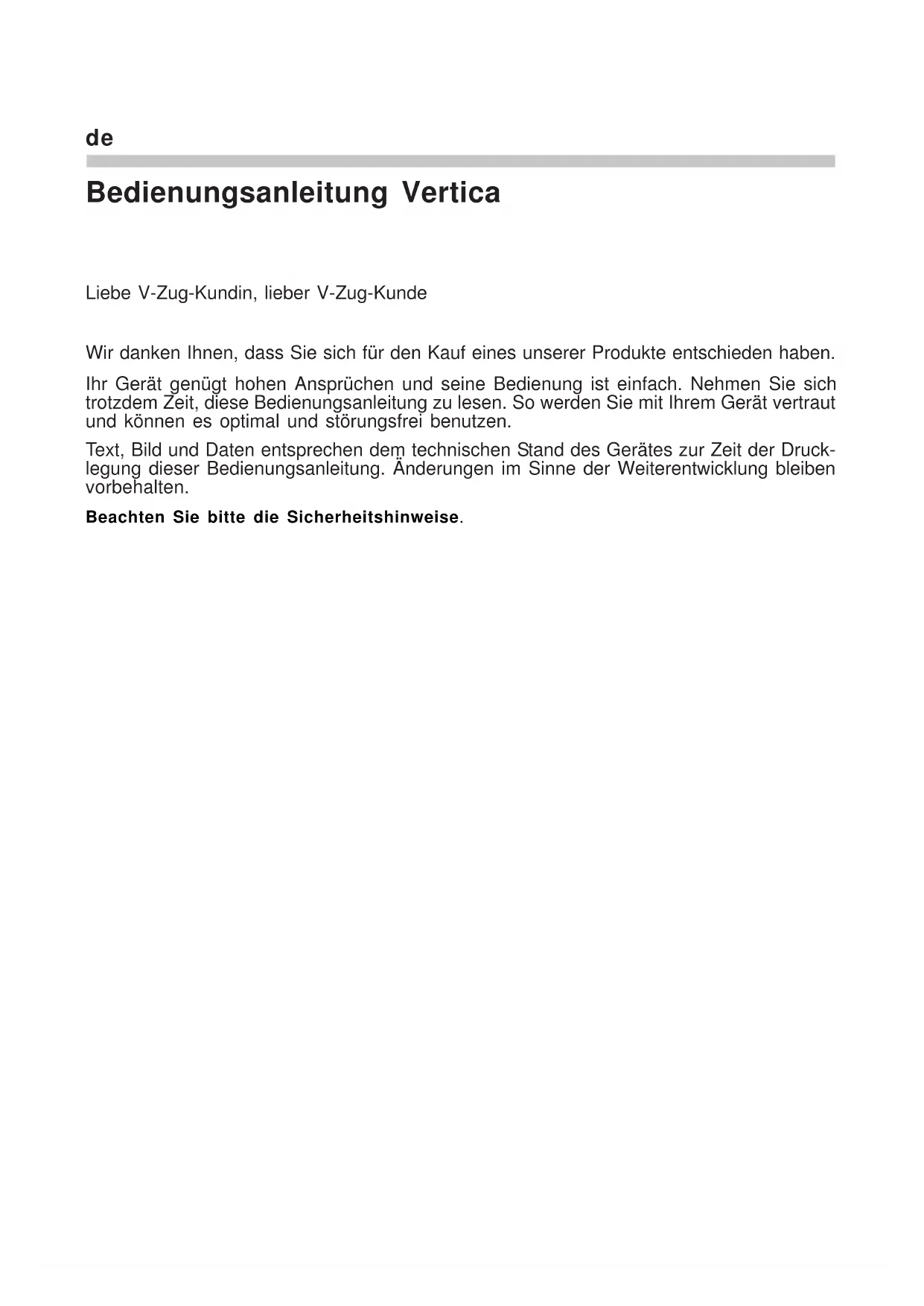

Bedienungsanleitung Vertica
Liebe V-Zug-Kundin, lieber V-Zug-Kunde
Wir danken Ihnen, dass Sie sich für den Kauf eines unserer Produkte entschieden haben.
Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.
Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.
Beachten Sie bitte die Sicherheitshinweise.
de
Sicherheitshinweise
Diese Bedienungsanleitung enthält wichtige Hinweise, die beachtet werden müssen, damit die Dunstabzugshaube ohne Gefahr und störungsfrei montiert und betrieben werden kann. Bedienungsanleitung und Montageanleitung sorgfältig für späteres Nachschlagen aufbewahren.
Bestimmungsmäßige Verwendung
Die Dunstabzugshaube darf ausschließlich zum Beseitigen des Küchendunstes oberhalb von Kochgeräten für den privaten Hausgebrauch verwendet werden. Jede andere Verwendung gilt als sachwidrig. Durch sachwidrige Verwendung der Haube können Gefahren für Personen und Gegenstände entstehen.
Die Dunstabzugshaube darf nicht als Ablage von Gegenständen wie z. B. Flaschen oder Gewürzdosen oder anderen losen Gegenständen verwendet werden.
Installation
Das Gerät darf nur von einem autorisierten Fachmann unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder angeschlossen werden. Beachten Sie bei der Montage die Montageanleitung! Beschädigte Geräte dürfen nicht in Betrieb genommen werden. Defekte Teile müssen durch Originalteile ersetzt werden. Reparaturen dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.
Vergiftungsgefahr!
Wenn die Dunstabzugshaube im Abluftbetrieb gleichzeitig mit anderen raumluftabhängigen Feuerstätten (z.B. holz-,gas-, öl- oder kohlebefeuerte Geräte) in einem Raum betrieben wird, können tödliche Verbrennungsgase durch einen entstehenden Unterdruck in den Raum zurückgeführt werden. Der Bediener muß deshalb jederzeit für eine ausreichende Zuluft sorgen. Der Unterdruck im Raum darf nicht größer als 4 Pa (0,04mbar) sein. Die Dunstabzugshaube darf nie ohne Fettfilter und muss immer unter Aufsicht betrieben werden.
Brandgefahr!
Überfettete Filter bedeuten Brandgefahr! Frittieren Sie unter der Abzugshaube nur unter ständiger Aufsicht! Achten sie auf regelmäßige Filterreinigung. Flambieren ist unter der Abzugshaube nicht gestattet! Gasgeräte dürfen unterhalb der Abzugshaube nur mit aufgesetzten Töpfen benutzt werden! Falls Sie mehr als 3 gasbetriebene Kochstellen gleichzeitig nutzen, betreiben Sie bitte die Abzugshaube in der Leistungsstufe 2 oder höher. So wird ein Wärmestau im Gerät vermieden.
Gefahr durch elektrischen Schlag!
Reinigen Sie die Haube nicht mit einem Dampfreinigungsgerät oder mit Wasserdruck. Beim Reinigen der Haube muß diese vorher vom Stromnetz getrennt werden. VORSICHT: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden
Technische Änderungen vorbehalten!
Allgemeine Funktionsweise:
Die Dunstabzugshaube ist speziell für die Absaugung von Kochdünsten im privaten Hausgebrauch entwickelt worden. Die aufsteigenden Kochdünste werden von der Dunstabzugshaube erfasst und über Absaugschlitze durch einen dahinterliegenden Fettfilter abgesaugt (bei Umluft zusätzlich mit Aktivkohlefilter). Aus optischen Gründen ist die Frontseite der Dunstabzugshaube mit einer Spezialglasscheibe sowie Titanblenden ausgestattet. Die Glasscheibe mit zentrischer Aussparung ist an den keilförmigen Haubenkörper so angeordnet, dass die Titanblenden flächenbündig in der Glasaussparung engesetzt werden. Die Titanblenden sind in einem Abstand zu einander angeordet, so dass ein Absaugschlitz entsteht. Der Fettfilter ist durch davor liegenden Titanblenden verdeckt. Die Zugänglichkeit des Fettfilters ist durch abnehmen der Titanblenden gewährleistet.
An der Haubenunterseite sind die Beleuchtungen angeordnet. Der Haubenkörper wird aus hygienischen Gründen aus Edelstahl oder aus lackierten Blechen in Verbindung mit Glas und Titan gefertigt. Die Absaugeleistung wird über das Bedienfeld geregelt. Über das Bedienfeld wird des weiteren die Beleuchtung sowie den Filterreinigungsintervall angezeigt.
Die Beleuchtung besteht aus zwei Halogen-
de
beleuchtungen. Beide Beleuchtungen sind im Haubenkörper versenkt intregiert.

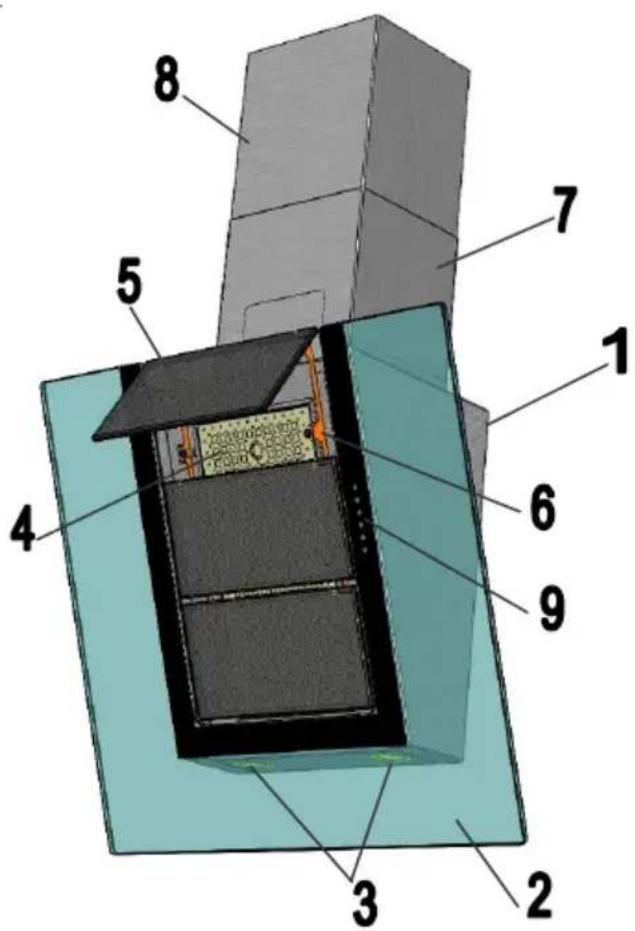

Produktbeschreibung
1 Haubenkörper
2 Glasscheibe
3 Beleuchtung
4 Metallfilter
5 Titanblenden
6 Magnethalter
7 Unterturm
8 Oberturm
9 Bedienfeld
Bedienfeld
Das Bedienfeld besteht aus 6 Symbolen
1. Lüfterleistung
Schalttasten: drei Stufen (1 bis 3) und eine Intensivstufe "int".
Stufe 1 = niedrige Motorleistung
Stufe 2 = mittlere Motorleistung
Stufe 3 = hohe Motorleistung
Stufe 4 = Intensivstufe (Motor schaltet nach 5min. auf Stufe 3 zurück)
2.Automatische Nachlaufzeit
Einmal auf die Taste mit dem Uhrzeitsymbol drücken, die Dunstabzugshaube schaltet sich automatisch von Stufe 3 bis auf Stufe 1 zurück und nach \~15min aus.
Beleuchtung
Drücken Sie die Taste mit dem Beleuchtungssymbol, um die Beleuchtung einzuschalten. Durch nochmaliges Drücken wird die Beleuchtung ausgeschaltet. Durch langes Drücken wird die Beleuchtung gedimmt. Durch nochmaliges langes Drücken wird die Helligkeit wieder erhöht.
4.Anzeige Filterreinigung
Fettfilter alle 14 Tage reinigen. Bei häufiger Nutzung Fettfilter reinigen, sobald das „Uhrensymbol“ blinkt. Das Uhrensymbol blinkt 14-tägig auch wenn nicht gekocht wird! Den gereinigten Filter wieder einsetzen und die Nachlauftaste (Uhrensymbol) mindestens 5 sec. gedrückt halten.
Reinigung und Pflege
Oberflächen reinigen
Gefahr durch Stromschlag! Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung vom Stromnetz trennen. Beim Reinigen ist darauf zu achten, dass kein Wasser in das Gerät eindringt.
de
Frühzeitiges Reinigen der Oberfläche erspart später ein mühevolles Entfernen von hartnäckigen Verschmutzungen. Beim Reinigen nur handelsübliche Spülmittel oder Allzweckreiniger verwenden, die für Edelstahl / Aluminium geeignet sind. Niemals scheuernde Reiniger oder Stahlwolle verwenden. Nach dem Reinigen der Haube die Edelstahlflächen mit einem Edelstahlpflegemittel pflegen.
Bei Lackierten Oberflächen nur mit leichter Spülmittellauge und sehr weichem Tuch reinigen.
Die Glasfront mit einem handelsüblichen Glasreiniger reinigen und mit einem weichen Tuch nachwischen.
Fettfilter ausbauen / reinigen
Brandgefahr! Durch fetthaltige Rückstände wird die Leistung der Dunstabzugshaube beeinträchtigt und die Brandgefahr erhöht sich. Um einer Brandgefahr vorzubeugen, den Metallfilter unbedingt regelmäßig reinigen (siehe „Anzeige Fettfilterreinigung“)
Spätestens im 14-tägigen Rhythmus die Fil- ter reinigen.

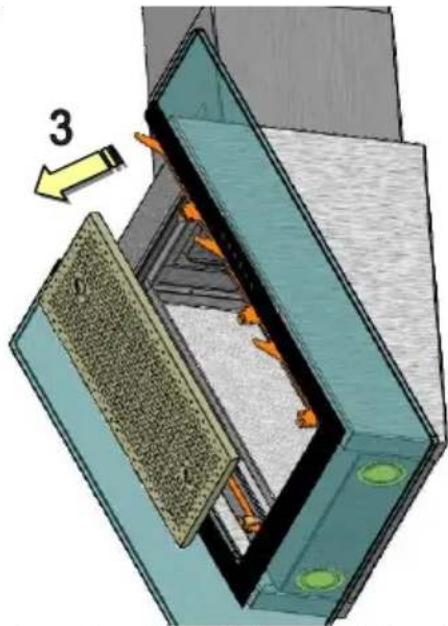

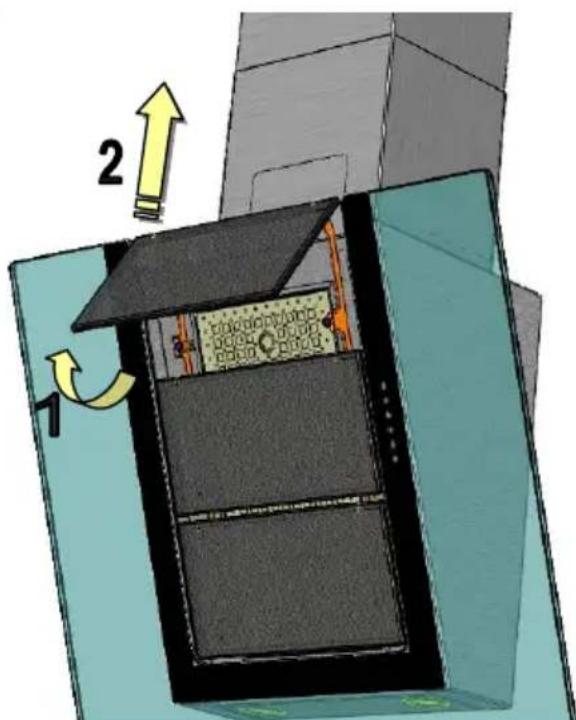

Hierfür zunächst die drei Titanblenden entnehmen: 1 Titanblenden am unteren Rand mit beiden Händen nach vorne ziehen, 2 anschließend nach oben schieben so dass sich die Titanblenden aus Ihrer Arretierung lösen und entnommen werden können. Die Titanblenden werden über Magnete gehalten. 3 Nun den Metallfilter mit beiden Händen an den Grifflöchern halten und nach
vorne ziehen. Der Metallfilter wird über Magneten gehalten.
Den Metallfilter reinigt man am besten in der Spülmaschine und unter Verwendung eines schonenden Geschirrspülmittels. Für eventuelle Verfärbung durch Verwendung aggressiver Geschirrspülmittel übernimmt der Hersteller keine Garantie. Temperaturen über 55 Grad sind in jedem Fall zu vermeiden. Achtung: Keine 3-Phasen-Reiniger verwenden oder Filter in einer gewerblichen Spülmaschine reinigen. Eine Reinigung mit aggressiven Reinigern wie Benzin, Aceton, Trichlorethylen, etc. führt zur Zerstörung der Filter! Den Metallfilter nach dem Reinigen wieder einsetzen, dann die drei Titanblenden in umgekehrter Reihnfolge wie Ausbau, wieder einsetzen.
Aktivkohlefilter wechsel (nur bei Hauben mit Umluftbetrieb)
Aktivkohlefilter binden Geruchsstoffe, die im Küchendunst enthalten sind. Je nach Beanspruchung muss dieser Filter nach 3 - 6 Monaten Betrieb ausgewechselt werden.
de

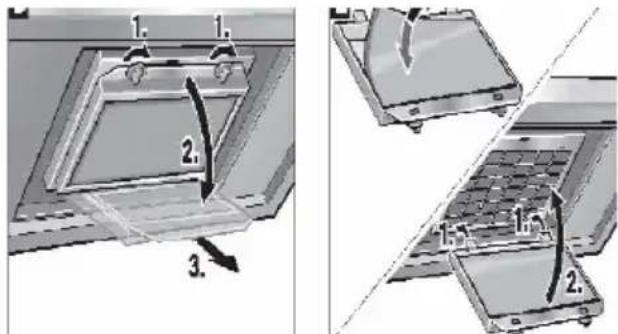

- Raste in Pfeilrichtung drücken und Filterrahmen herunterklappen
- Aktivkohlefilter auswechseln
- Filterrahmen hochklappen und sichern
Beleuchtungswechsel
Dunstabzugshaube vom Stromnetz trennen!

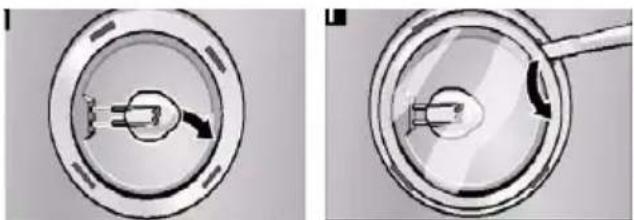

Zum Wechsel der Halogenleuchtmittel Glasdeckel vorsichtig mit einem kleinen Schraubendreher entfernen, Leuchtmittel herausziehen und gegen neues Leuchtmittel austauschen. Dabei den direkten Kontakt zwischen Glühbirne und Finger unterbinden. Defekte Leuchtmittel sofort gegen neue austauschen.
Störungen
Wenden Sie sich bitte sofort an unseren Kundendienst, wenn:
- die Dunstabzughaube undefinierbare Geräusche verursacht und Sie nach Prüfung der Abluftleitung keine Mängel feststellen können;
- Sie feststellen, z.B. durch Hören seltsamer Geräusche, dass der Motor fehlerhaft oder defekt ist;
- die Schaltung nicht ordnungsgemäß funktioniert.
Bitte geben Sie unbedingt die Bezeichnung des Typs Ihrer Dunstabzughaube und die da-
zugehörige Serien-Nummer an. Sie finden diese Angaben auf dem Typenschild. Diese befindet sich im Bereich der Filter im Haubeninneren.
Entsorgung
Verpackung
Die Verpackung des Geräts ist recyclebar. Als Verpackungsmaterial werden Karton und Polyethylenfolie (PE) verwendet. Diese Materialien sind auf umweltgerechte und den jeweiligen vor Ort geltenden Vorschriften entsprechende Weise zu entsorgen.
Dunstabzughaube
Ihre Gemeinde berät Sie über die umweltgerechte Beseitigung von alten Haushaltsgeräten
Umwelthinweise
Alle Modelle aus dem Hause V-Zug sind entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Diese Richtlinie gibt die Rahmenbedingungen für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten vor. Bitte informieren Sie sich über aktuelle Entsorgungswege bei Ihrem Fachhändler.
Technische Daten
Anschluss ans Netz: 220-240V / 50-60Hz, 600W, option 300W Leuchtmittel Halogen Kaltlicht 12V 20W Sockel G/4 21520
vzug@vzug.ch, www.vzug.com
J493.010-3
Index: 01/12
Artikel Nr. 1053
