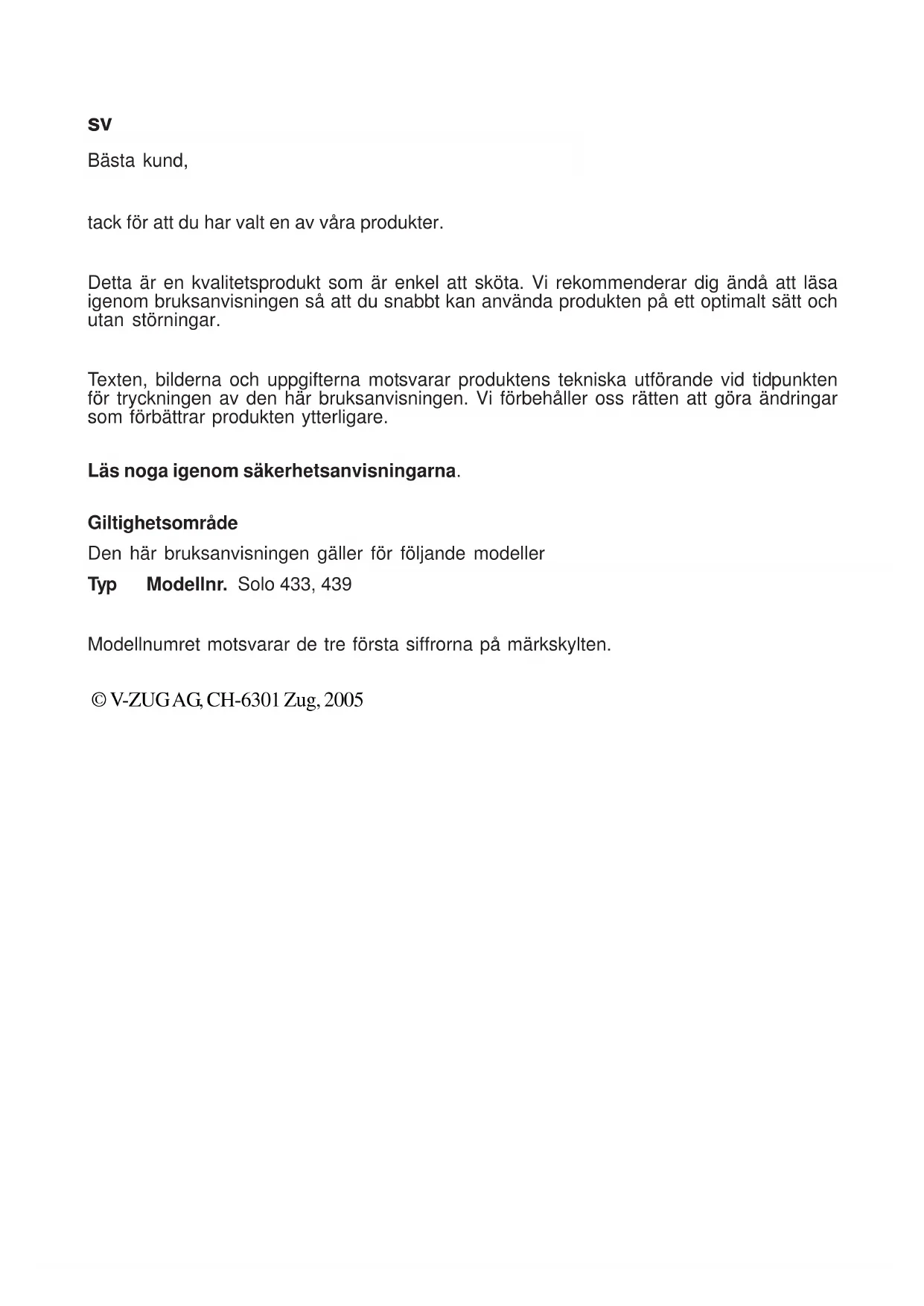

BRUKSANVISNING DI Solo V-ZUG

tack för att du har valt en av våra produkter.

Detta är en kvalitetsprodukt som är enkel att sköta. Vi rekommenderar dig ändå att läsa igenom bruksanvisningen så att du snabbt kan använda produkten på ett optimalt sätt och utan störningar.

Texten, bilderna och uppgifterna motsvarar produktens tekniska utförande vid tidpunkten för tryckningen av den här bruksanvisningen. Vi förbehåller oss rätten att göra ändringar som förbättrar produkten ytterligare.

Läs noga igenom säkerhetsanvisningarna.

Giltighetsområde

Den här bruksanvisningen gäller för följande modeller

Typ Modellnr. Solo 433, 439

Modellnumret motsvarar de tre första siffrorna på märkskylten.

© V-ZUG AG, CH-6301 Zug, 2005

Säkerhetsinformation

Den här bruksanvisningen innehåller viktig information som måste beaktas för att fläktkåpan ska kunna användas störningsfritt och utan risk. Förvara bruksanvisningen och monteringsanvisningen omsorgsfullt. Du kanske behöver dem vid ett senare tillfälle.

Avsedd användning

Fläktkåpan ska uteslutande användas för att ta hand om matos ovanför spis/härd/ugn i privathushåll. Alla annan användning är otillåten. Otilåten användning av fläktkåpan kan leda till person- eller sakskada. Fläktkåpan får inte användas som hylla för föremål som t.ex. flaskor, kryddburkar eller andra lösa föremål.

Installation

Produkten får bara anslutas av en auktoriserad fackman, under iakttagande av alla gällande föreskrifter från leverantören av matarnätet och inbyggnadsföreskrifter i det land den installeras. Följ monteringsanvisningarna vid montering av produkten! Skadade produkter får inte tas i drift. Defekta komponenter måste ersättas med originaldelar. Reparationer får bara utföras av auktoriserad fackpersonal.

Risk för förgiftning!

Om fläktkåpan används med frånluftsdrift samtidigt med andra eldstäder som är beroende av rumsluften (t.ex. anordningar som eldas med trä, gas, olja eller kol) i samma rum, kan dödliga förbränningsgaser föras tillbaka in i rummet genom det undertryck som bildas där. Användaren måste därför alltid se till att det finns tillräcklig lufttillförsel. Undertrycket i rummet får inte överstiga 4 Pa (0,04 mbar).

Brandrisk!

Fläktkåpan får aldrig användas utan fettfilter och måste alltid användas under uppsikt. Överfettade filter utgör en brandrisk! Fritering under fläktkåpan får endast utföras om den övervakas hela tiden! Filtret måste rengöras regelbundet. Det är inte tillåtet att flambera under fläktkåpan! Gasspis/gashärd får bara användas under fläktkåpan när det står kastruller på plattorna! Om du använder fler än 3 gasdrivna gasplattor samtidigt ska du använda fläktkåpan på effektläge 2 eller högre. På så sätt undviks en värmeansamling i produkten.

Fara genom elchock!

Rengör aldrig kåpan med en ångtvätt eller med vattentryck. Före rengöring ska kåpan kopplas från strömförsörjningen.

FÖRSIKTIGT: Åtkomliga delar kan bli varma när de används vid matlagning

Tekniska ändringar förbehållna!

Allmän funktion:

Fläktkåpan är särskilt utvecklad för uppsugning av matos i privathushåll. Det uppåstigande matoset fångas upp av fläktkåpan och leds över säkerhetsglasskivan till metallfiltret. Metallfiltret är ett 3D-filter som suger upp matos från tre håll: underifrån, från sidan och uppifrån. Glasskivans avständ till metallfiltret är anpassat så att det möjliggör en uppsugning från tre håll.

Metallfiltret är utrustat med en bajonettfattning så att det kan avlägsnas för rengöring utan extra hjälpmedel. Belysningen består av en halogenbelysning som sitter centralt i filtret och lyser upp matlagningsytan.

Kåpan är tillverkad av glas och rostfritt stål, ädla material som är lätta att hålla rena. Utsugningseffekten och belysningen regleras med en manövreringsspak. Lysdioder i trumman ger information om kåpans driftsstatus.

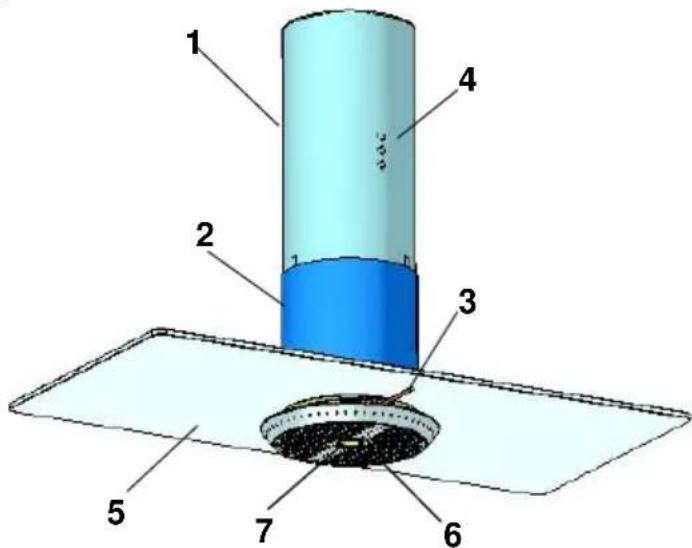

Produktbeskrivning

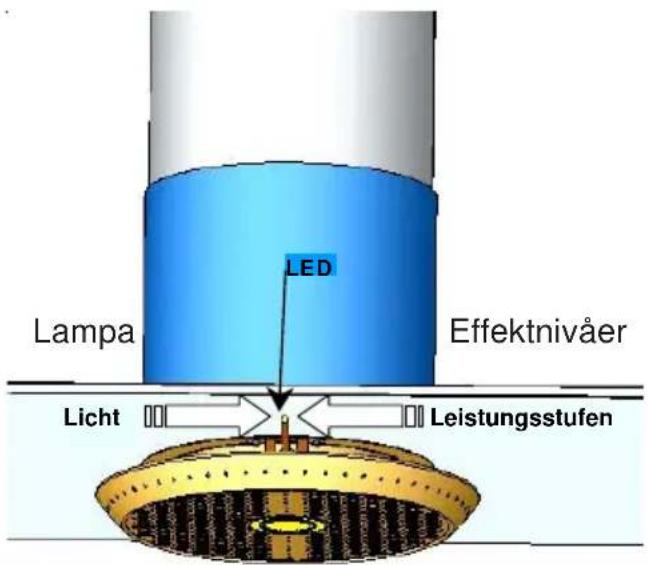

Kåpan manövreras med en spak som kan flyttas åt vänster och höger.

Fläkteffekt

Fläkteffekten styrs genom att du trycker spaken upprepat åt vänster. De enskilda nivåerna startar efter varandra. Det finns 4 olika effektnivåer att välja på. För att stänga

av fläkten på varje nivå trycker du spaken till vänster tills alla lysdioder (LED) har slocknat.

Nivå 1 = låg motoreffekt. Tryck 1 gång till vänster.

Nivå 2 = måttlig motoreffekt. Tryck 2 gånger till vänster.

Nivå 3 = hög motoreffekt. Tryck 3 gånger till vänster.

Nivå 4 = intensivfunktion (efter 3 minuter går motorn ner till nivå 3). Tryck 4 gånger till vänster.

Automatisk eftersläpningstid

Om spaken trycks till vänster 5 gånger aktiveras den automatiska eftersläpningstiden. Tre lysdioder i den övre trumman lyser grönt och den lilla lampan i spaken blinkar. Fläktkåpan sänker effekten från nivå 3 till nivå 1 och fortsätter att gå i ca 15 minuter innan den stänger av sig helt.

Tända belysningen

Tryck spaken åt höger för att tända resp. släcka belysningen. Om du trycker länge till höger dämpas belysningen.

Indikator för filterrengöring

Efter 15 drifttimmar eller 14 dagar börjar den röda lysdioden i den övre trumman att lysa (även om ingen matlagning sker). Det betyder att det är dags att rengöra fettfiltret. När fettfiltret är rengjort och återplacerat trycker du spaken åt vänster under 5 sekunder. Drifttidsräknaren återställs och den röda lysdioden slocknar.

Rengöring och skötsel

Rengöra ytorna

Risk för elchock! Koppla fläktkåpan från elnätet genom att dra ut kontakten eller koppla/skruva ur säkringen. Se noga till att det inte kommer in vatten i produkten vid rengöringen!

Rengör ytan regelbundet så slipper du arbetsam rengöring med smutsrester som är svåra att få bort. Använd kommersiella disk- eller allrengöringsmedel som är avsedda för rostfritt stål/aluminium och glas. Använd aldrig repande rengöringsmedel eller stålull. Efter rengöringen behandlas de rostfria stålytorna med ett vårdande medel för rostfritt stål. Lackerade ytor ska endast göras rent med en lätt diskmedelslösning och en mycket mjuk trasa. Glasskivan rengörs med ett kommersiellt glasrengöringsmedel och eftertorkas med en mjuk torr trasa.

Ta loss metallfiltret och rengöra det

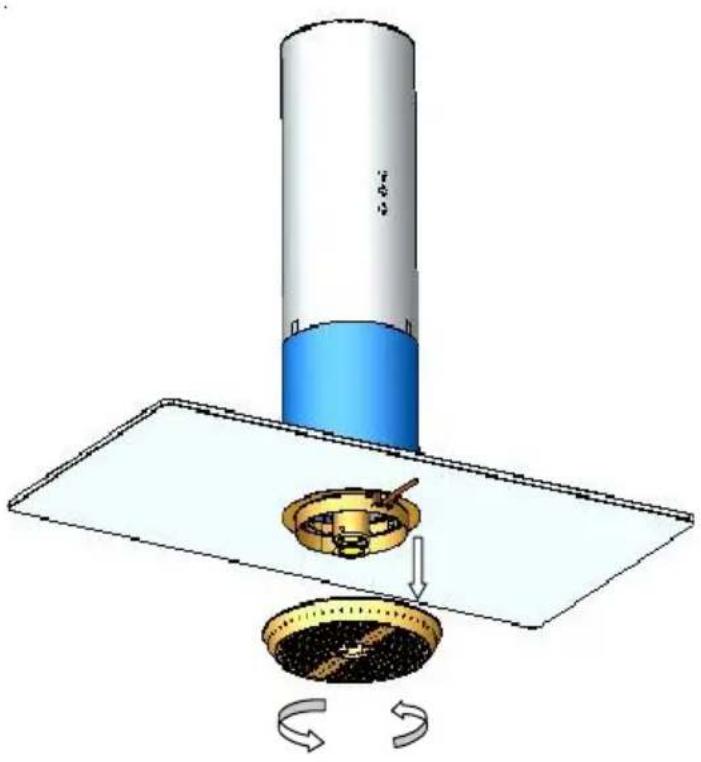

Brandrisk! Fettrester påverkar fläktkåpans prestanda på ett negativt sätt och ökar brandrisken. Metallfiltret måste oundvikligen rengöras regelbundet för att förebygga brandrisk (se Indikator för rengöring av fettfilter). Senast var fjortonde dag ska filtret re n g ö r a s. Lossa metallfiltret genom att ta tag i det med båda händerna och vrida det moturs så att filtrets bajonettfattning lossar. Nu kan metallfiltret tas ut nedåt. Metallfiltret rengör man allra bäst i diskmaskinen med ett skonsamt diskmaskinsmedel.

Tillverkaren tar inget ansvar för eventuell missfärgning på grund av att ett för aggressivt maskindiskmedel. Temperaturer över 55 grader ska i alla fall undvikas.

OBS! Använd inga 3-fas-rengöringsmedel. Diska inte filtret i en industridiskmaskin. Rengöring med aggressiva rengöringsmedel såsom bensin, aceton, trikloretylen osv. förstör filtret!

Sätt in filtret igen efter rengöringen och vrid fast det medurs med båda händerna.

Byta aktiv kolfilter (endas på fläktkåpor med slutet cirkulationssystem)

Filter med aktivt kol (a) binder doftämnen som finns i matos. Beroende på hur mycket filtret tas i anspråk måste det bytas ut efter 3 till 6 månaders användning. Aktiv kol-filtret kan bytas ut när fettfiltret har avlägsnats (se rengöring av fettfilter).

Koppla bort fläktkåpan från elnätet! Lamporna fortsätter att vara varma en bra stund efter detta. Vänta med att byta ut dem tills de har svalnat.

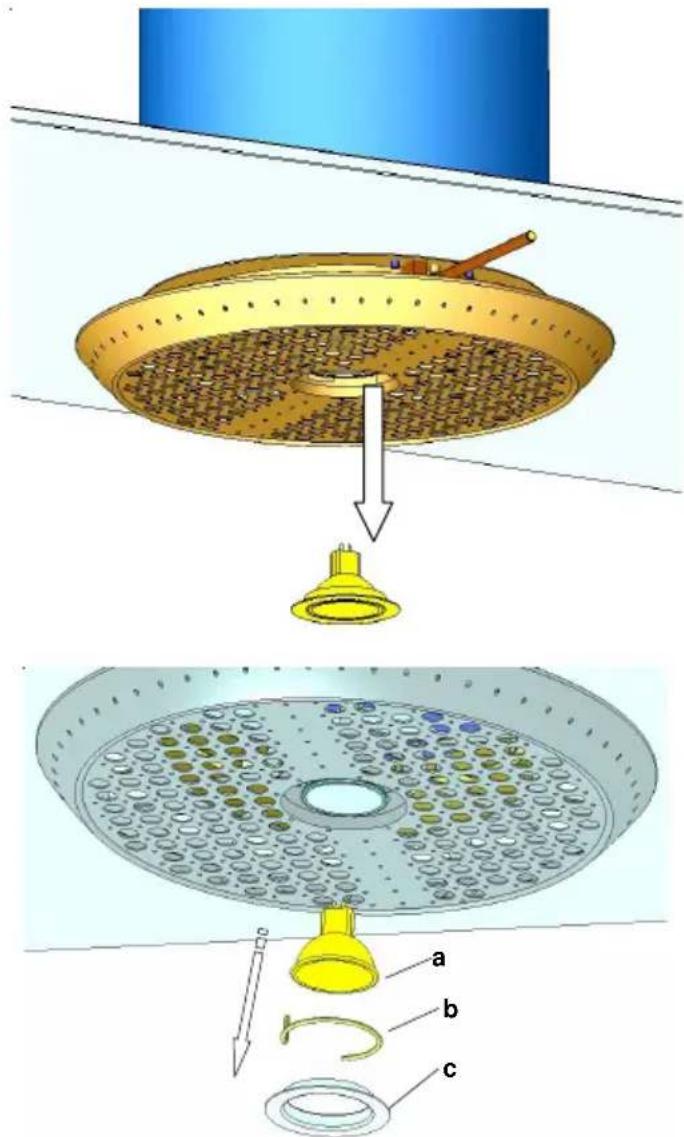

För att byta lampa (glödlampa med reflektor) lyfter du först ut låsringen (c) ur kåpan med hjälp av en skruvmejsel. Därefter lossas glödlampans kontakt (a) och dras ur hållaren. För detta måste fjäderringen (b) tryckas ihop och avlägsnas uppåt.

Montering av den nya lampan sker i motsatt ordningsföljd.

Vänd dig genast till vår kundtjänst om:

• fläktkåpan förorsakar oidentifierbara ljud och du inte kan hitta några fel efter kontroll av frånluftsavledningen;
• du konstaterar, t.ex. genom att produkten ger konstiga ljud ifrån sig, att det är fel på motorn eller att den är trasig;
• manövreringen inte fungerar som den ska.

Ange alltid typbeteckning och serienummer för fläktkåpan vid kontakt med kundtjänst. Du hittar dessa uppgifter på märkskylten som befinner sig i filterområdet inuti kåpan.

Avfallshantering

Förpackningsmaterial

Produktens förpackning kan återvinnas. Vi använder kartong och polyetylenfolie (PE) som förpackningsmaterial. Dessa material ska kasseras på ett miljövänligt sätt enligt gällande lokala föreskrifter.

Fläktkåpan

Följ de lokala myndigheternas direktiv för miljövänlig återvinning av uttjänta hushållsapparater.

Miljöinformation

Denna produkt är märkt enligt EU-direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE) Direktivet anger ramarna för återinsamling och återvinning av uttjänta produkter inom EU. Fackhandeln kan också ge information om hur du går till väga för att kassera produkten.

Tekniska data

Nätanslutning:

220 240 V / 50 - 60 Hz, max. 460 W, option 300 W

Lampa: Halogen kallt Ijus 12 V 35 Watt Sockel MR16
