Soort product	Afzuigkap
Merk	V-ZUG
Model	DI Solo
Gebruik	Boven een kookplaat voor huishoudelijk gebruik
Voeding	220–240 V, 50–60 Hz, max. 460 W (optie 300 W)
Verlichting	Halogeenlamp 12 V, 35 W, fitting MR16
Motorvermogenstanden	4 standen + intensieve stand (automatische terugkeer naar stand 3 na 3 min)
Timer	Uitgestelde uitschakeling: activering door 5 keer naar links te drukken, overgang van stand 3 naar stand 1, daarna uitschakeling na ongeveer 15 min
Metaalfilter	3D-filter met bajonetsluiting, vaatwasmachinebestendig (max. 65 °C) of handwas
Actief koolstoffilter	Optioneel voor recirculatie, vervanging elke 3 tot 6 maanden
Filterreinigingsindicator	Rood knipperend lampje na 15 bedrijfsuren; reset door 5 seconden naar links te drukken
Materialen	Glas en roestvrij staal
Bediening	Schuifregelaar (links/rechts)
Indicatielampjes	LED's op de schouw die de status van de afzuigkap aangeven
Reiniging van oppervlakken	Afwasmiddel of geschikte universele reiniger; geen stoomreiniger of hogedrukreiniger gebruiken
Vervangen van lampen	Apparaat loskoppelen, de bevestigingsring met een schroevendraaier optillen, de stekker losmaken
Veiligheid	Nooit gebruiken zonder vetfilter; niet flamberen onder de afzuigkap; brandgevaar bij vette filters
Repareerbaarheid	Alleen originele onderdelen; ingreep door gekwalificeerd personeel
Afvoermodus	Afvoer of recirculatie (met actief koolstoffilter)
Normen	WEEE-richtlijn 2002/96/EG

Veelgestelde vragen - DI Solo V-ZUG

Hoe maak ik de metaalfilters van de V-ZUG DI Solo afzuigkap schoon?

Verwijder het metaalfilter door het tegen de klok in te draaien. Maak het schoon in de vaatwasser op maximaal 65 °C met een mild afwasmiddel, of met de hand. Vermijd agressieve reinigingsmiddelen (benzine, aceton). Plaats het filter terug door het tegen de klok in te draaien totdat het vastklikt.

Hoe reset ik de filterreinigingsindicator?

Nadat u het vetfilter hebt gereinigd, drukt u ongeveer 5 seconden op de schuifregelaar naar links. Het rode lampje gaat uit en de bedrijfsurenteller wordt gereset.

Hoe vervang ik de halogeenlampen van de afzuigkap?

Koppel eerst de afzuigkap los en laat de lampen afkoelen. Til de bevestigingsring op met een schroevendraaier. Maak de stekker van de lamp los en verwijder deze. Monteer de nieuwe lamp in omgekeerde volgorde. Gebruik een halogeenlamp 12 V, 35 W, fitting MR16.

Wat moet ik doen als de afzuigkap abnormale geluiden maakt?

Controleer eerst de afvoerleiding. Als er geen probleem wordt vastgesteld, neem dan contact op met de klantenservice en vermeld het exacte type van de afzuigkap en het serienummer (op het typeplaatje aan de binnenkant van de afzuigkap, bij de filters).

Hoe activeer ik de timer (uitgestelde uitschakeling) op de DI Solo afzuigkap?

Druk 5 keer op de schuifregelaar naar links. 3 LED's op de schouw gaan groen branden en het lampje van de schuifregelaar knippert. De afzuigkap gaat van stand 3 naar stand 1, werkt ongeveer 15 minuten en schakelt vervolgens automatisch uit.

Wanneer moet ik het actief koolstoffilter vervangen?

Het actief koolstoffilter is alleen nodig in recirculatiemodus. Vervang het elke 3 tot 6 maanden, afhankelijk van het gebruik. Om erbij te komen, verwijdert u eerst het metaalfilter.

Welke ventilatievermogensstanden zijn beschikbaar?

U kunt 4 luchtstroomstanden instellen (stand 1 = laag, stand 2 = gemiddeld, stand 3 = hoog) plus een intensieve stand (stand 4). De intensieve stand keert na 3 minuten automatisch terug naar stand 3.

Kan ik een stoomreiniger gebruiken om de afzuigkap schoon te maken?

Nee, gebruik nooit een stoomreiniger of hogedrukreiniger. Koppel de afzuigkap los en reinig de oppervlakken met afwasmiddel of een universele reiniger geschikt voor roestvrij staal en glas.

Kan de afzuigkap in recirculatiemodus werken zonder externe afvoer?

Ja, door een actief koolstoffilter te installeren (optioneel). Dit filter neutraliseert geuren en de lucht wordt terug de ruimte in geblazen.

Wat moet ik doen als de verlichting niet meer aangaat?

Controleer of de lamp niet kapot is. Vervang deze door een halogeenlamp 12 V, 35 W MR16. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING DI Solo V-ZUG

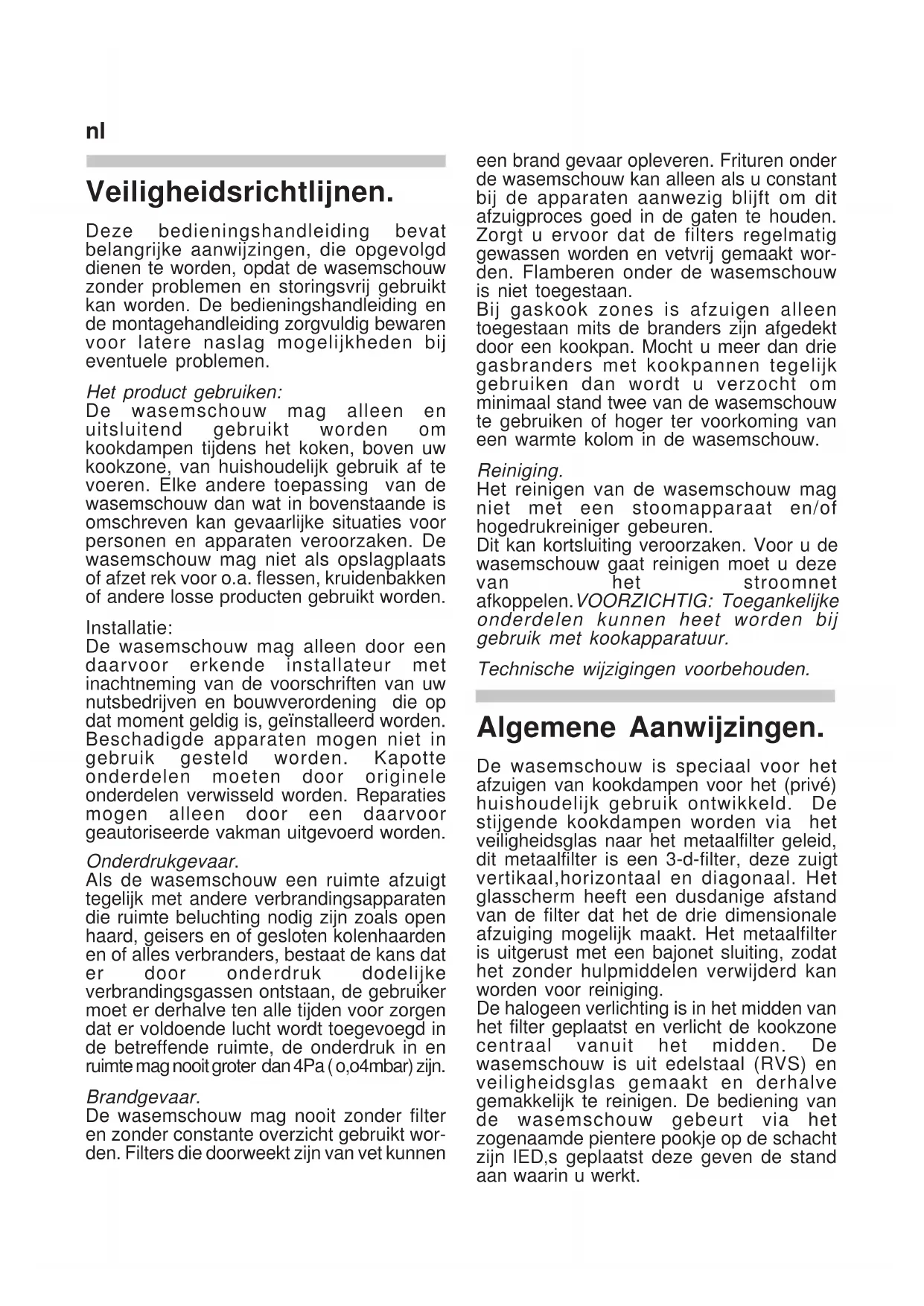

Veiligheidsrichtlijnen.

Deze bedieningshandleiding bevat belangrijke aanwijzingen, die opgevolgd dienen te worden, opdat de wasemschouw zonder problemen en storingsvrij gebruikt kan worden. De bedieningshandleiding en de montagehandleiding zorgvuldig bewaren voor latere naslag mogelijkheden bij eventuele problemen.

Het product gebruiken:

De wasemschouw mag alleen en uitsluitend gebruikt worden om kookdampen tijdens het koken, boven uw kookzone, van huishoudelijk gebruik af te voeren. Elke andere toepassing van de wasemschouw dan wat in bovenstaande is omschreven kan gevaarlijke situaties voor personen en apparaten veroorzaken. De wasemschouw mag niet als opslagplaats of afzet rek voor o.a. flessen, kruidenbakken of andere losse producten gebruikt worden.

Installatie:

De wasemschouw mag alleen door een daarvoor erkende installateur met inachtneming van de voorschriften van uw nutsbedrijven en bouwverordening die op dat moment geldig is, geïnstalleerd worden. Beschadigde apparaten mogen niet in gebruik gesteld worden. Kapotte onderdelen moeten door originele onderdelen verwisseld worden. Reparaties mogen alleen door een daarvoor geautoriseerde vakman uitgevoerd worden.

Onderdrukgevaar.

Als de wasemschouw een ruimte afzuigt tegelijk met andere verbrandingsapparaten die ruimte beluchting nodig zijn zoals open haard, geisers en of gesloten kolenhaarden en of alles verbranders, bestaat de kans dat er door onderdruk dodelijke verbrandingsgassen ontstaan, de gebruiker moet er derhalve ten alle tijden voor zorgen dat er voldoende lucht wordt toegevoegd in de betreffende ruimte, de onderdruk in en ruimte mag nooit groter dan 4Pa (o,o4mbar) zijn.

Brandgevaar.

De wasemschouw mag nooit zonder filter en zonder constante overzicht gebruikt worden. Filters die doorweekt zijn van vet kunnen een brand gevaar opleveren. Frituren onder de wasemschouw kan alleen als u constant bij de apparaten aanwezig blijft om dit afzuigproces goed in de gaten te houden. Zorgt u ervoor dat de filters regelmatig gewassen worden en vetvrij gemaakt worden. Flamberen onder de wasemschouw is niet toegestaan.

Bij gaskook zones is afzuigen alleen toegestaan mits de branders zijn afgedekt door een kookpan. Mocht u meer dan drie gasbranders met kookpannen tegelijk gebruiken dan wordt u verzocht om minimaal stand twee van de wasemschouw te gebruiken of hoger ter voorkoming van een warmte kolom in de wasemschouw.

Reiniging.

Het reinigen van de wasemschouw mag niet met een stoomapparaat en/of hogedrukreiniger gebeuren.

Dit kan kortsluiting veroorzaken. Voor u de wasemschouw gaat reinigen moet u deze van het stroomnet afkoppelen. VOORZICHTIG: Toegankelijke onderdelen kunnen heet worden bij gebruik met kookapparatuur.

Technische wijzigingen voorbehouden.

Algemene Aanwijzingen.

De wasemschouw is speciaal voor het afzuigen van kookdampen voor het (privé) huishoudelijk gebruik ontwikkeld. De stijgende kookdampen worden via het veiligheidsglas naar het metaalfilter geleid, dit metaalfilter is een 3-d-filter, deze zuigt vertikaal, horizontaal en diagonaal. Het glasscherm heeft een dusdanige afstand van de filter dat het de drie dimensionale afzuiging mogelijk maakt. Het metaalfilter is uitgerust met een bajonet sluiting, zodat het zonder hulpmiddelen verwijderd kan worden voor reiniging.

De halogeen verlichting is in het midden van het filter geplaatst en verlicht de kookzone centraal vanuit het midden. De wasemschouw is uit edelstaal (RVS) en veiligheidsglas gemaakt en derhalve gemakkelijk te reinigen. De bediening van de wasemschouw gebeurt via het zogenaamde pientere pookje op de schacht zijn IED,s geplaatst deze geven de stand aan waarin u werkt.

nl

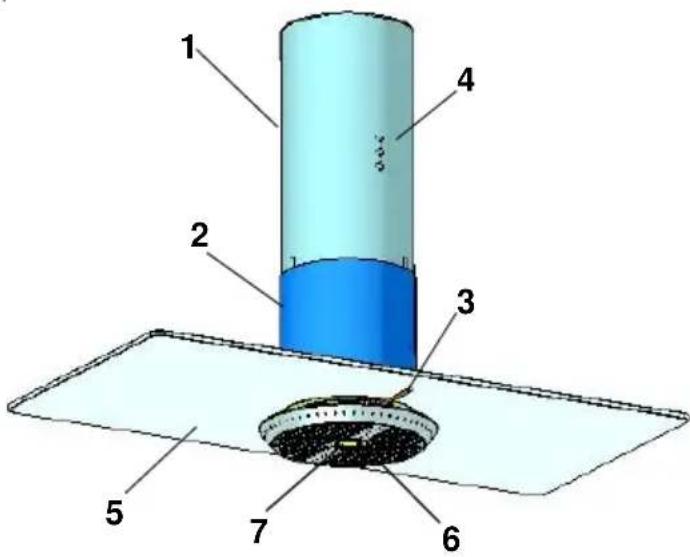

1 Bovenschacht
2 Onderschacht
3 Pienter pookje
4 Stand weergave (LED)
5 Veiligheidsglas
6 Metaalfilter
7 Halogeenverlichting.

Product omschrijving

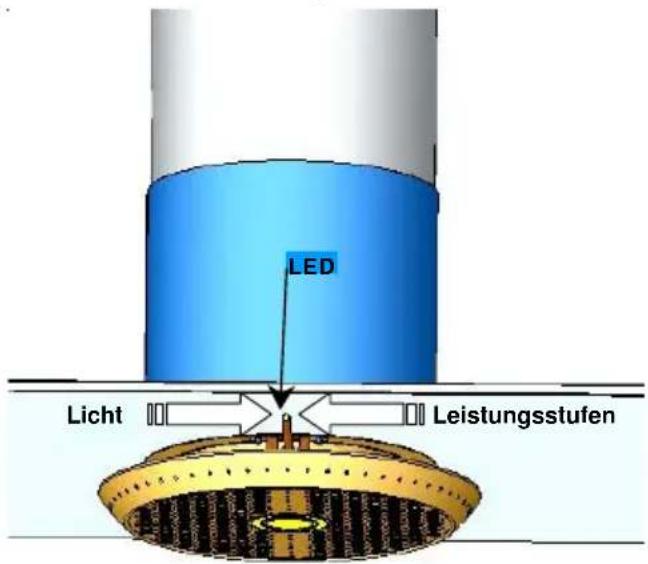

Bediening.

De wasemschouw wordt middels het pientere pookje bedient, deze kunt u naar links of rechts bewegen.

De afzuigcapaciteit wordt ingesteld door het pookje meerdere keren naar links te bewegen de onderlinge standen moeten echter na elkaar ingesteld worden, zo kunnen er 4 verschillende standen gekozen worden. Het uitschakelen van de wasemschouw vanuit elke stand kan, door het pookje een tijdje naar links gedrukt te houden totdat deze uitschakeld en de LED,s uit zijn.

Stand 1 =laagste stand Pookje 1 maal naar links drukken

Stand 2 =tussen stand Pookje 2 maal naar links drukken

Stand 3 = Hoogste stand Pookje 3 maal naar links bewegen

Stand 4 = Intensief stand (motor schakelt na 3 minuten automatisch terug naar stand 3)

Pookje 3 maal naar links drukken.

Automatische naloop ventilatie

De staaf 5 keer naar links drukken, daarna wordt de automatische nalooptijd geactiveerd, 3 LEDs in de boventoren lichten groen op en het lampje in de staaf knippert. De dampkap schakelt van niveau 3 terug naar niveau 1 en loopt daar \~15 min. vooraleer uit te schakelen.

Verlichting.

Om de verlichting aan te schakelen beweegt u het pookje 1 maal naar rechts.

Filter reinigingsaanduiding.

Nadat u de wasemschouw 15 uur heeft gebruikt gaat er een rode LED branden in de bovenschacht dit betekend dat u het filter moet reinigen. Na het reinigen van de filter kunt u het rode LED uitschakelen door het pookje 5 seconden naar links ingedrukt te houden, tevens is dan het uren gebruiksteller weer op 0 gezet.

Reiniging en onderhoud

Oppervlakte reinigen.

Het is van belang dat u de wasemschouw loskoppelt van het stroomnet door de stekker uit het stopcontact te halen. Bij het

nl

reinigen van de wasemschouw dient u erop toe te zien dat er geen water in het apparaat dringt Dit ter voorkoming van kortsluiting.

Het op tijd reinigen van de wasemschouw voorkomt later moeizame verwijdering van vervuiling op het apparaat.

Het apparaat alleen reinigen met een normale alles reiniger of speciaal reinigers voor RVS en glasoppervlakten. Nooit schurende reinigers gebruiken of staalwol, na het reinigen de RVS oppervlakte met een RVS reiniger nabehandelen. Gelakte producten allen met een zeer zachte doek en reiniger schoonmaken. Glasschermen met de voorkomende reinigers schoonmaken.

Metaalfilter verwijderen. Het vetfilter moet regelmatig gereinigd worden teneinde vetverzadiging en brandgevaar tegen te gaan, tevens zal de capaciteit van de wasemschouw teruglopen.

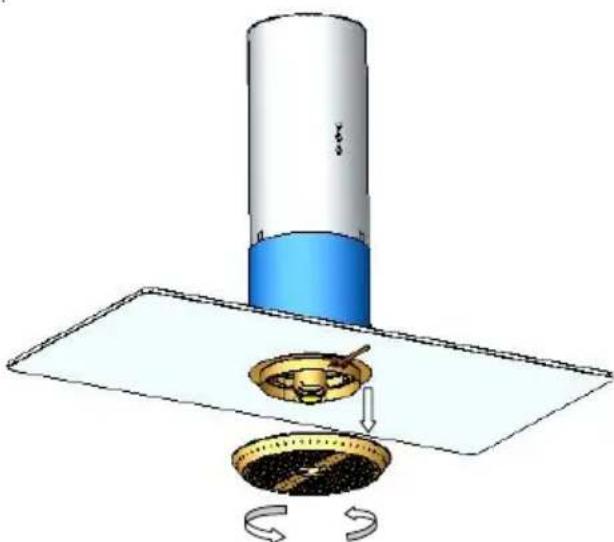

Het wordt aangeraden het filter minimaal 1 x in de 14 dagen te reinigen. Om het filter te verwijderen neemt u dit filter in beide handen vast en draait deze tegen de klok in een kwartslag rond. Het metaal filter kan nu onder de wasemschouw weggenomen worden. Het metaalfilter reinigt u het beste door deze in de vaatwasser te plaatsen en een lichte reinigingsmiddel te gebruiken. Eventuele verkleuringen door het gebruik van agressieve reinigingsmiddelen worden door de producent niet onder garantie afgehandeld. Tevens temperaturen boven de 65 graden in de vaatwasser dienen vermeden te worden.

Waarschuwing. Bij reiniging in de vaatwasser geen 3 fasen reinigers gebruiken, het metaalfilter ook niet in professionele vaatwassers reinigen. Reiniging met agressieve middelen zoals benzine, Aceton, Trichloorethyleen enz. vernielen het filter.

Na reiniging het filter in beide handen nemen en een kwartslag draaien met de klok mee.

Wisselen van Actief koolstoffilters.

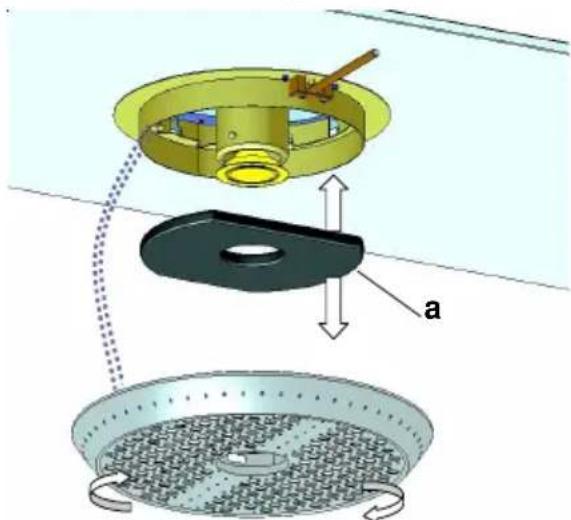

Aktief koolstofffilter (A) binden geurstoffen aan zich die tijdens het koken ontstaan, Afhankelijk van het gebruik dient u deze filter na 3 tot 6 maanden te verwisselen, deze filters kunnen verwijderd worden nadat u het metaalfilter heeft verwijdert (zie Metaalfilter reiniging).

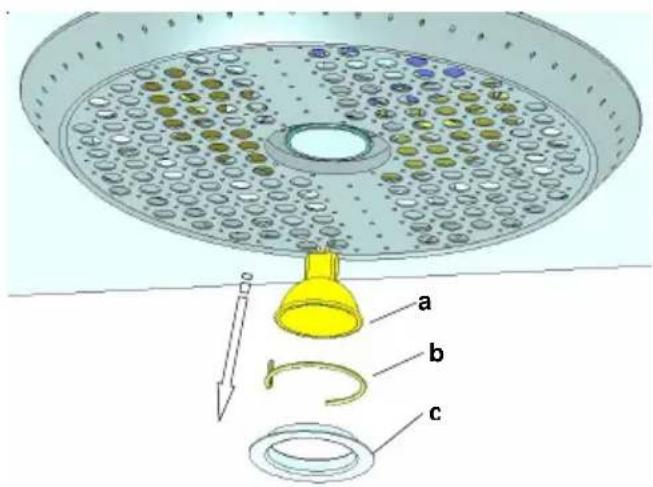

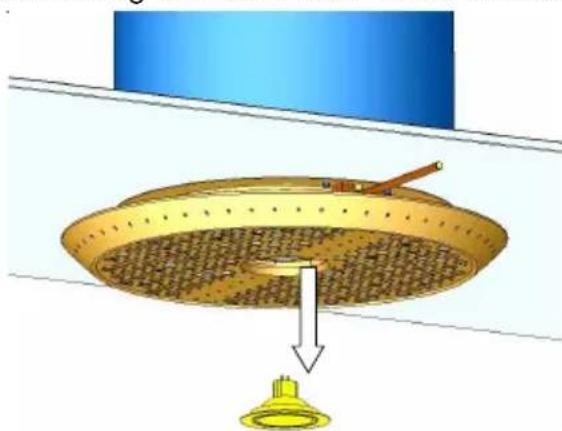

Verwisselen van het halogeenlampje. Wasemschouw loskoppelen van het stroomnet, het lampje blijft nog een lange tijd heet, laat het lampje voor het verwisselen

voldoende afkoelen. Om het lampje te verwisselen(lampje inclusief reflector) eerst de houder (9) met een schroevendraaier uit zijn behuizing wrikken. Daarna de stekker

loshalen(a) om deze van de wasemschouw te verwijderen. Hiervoor moet de veerring(b) samen gedrukt worden en naar boven uitgenomen worden. Inbouwen van het nieuwe lampje gaat in omgekeerde volgorde.

Wendt u zich alstublieft tot onze service afdeling als:

De wasemschouw geluiden veroorzaakt die u normaliter niet zou moeten horen en u nadat u het afvoer kanaal heeft gecontroleerd op juistheid geen afwijking in het afvoer kanaal hebt kunnen constateren.

Als u vindt dat de motor een schurend geluid produceert of niet stabiel loopt.

De bediening niet soepel reageert of niet wil schakelen.

Mocht u onverhoopt een beroep moeten doen op onze service wilt u dan de gegevens van de schouw bij de hand houden, men vraagt u namelijk om de volgende gegevens, factuurdatum, type schouw, en serienummer deze vindt u op het type plaatje in de wasemschouw.

Verwijdering.

Verpakking

De verpakking van uw wasemschouw is recyclebaar. Als verpakkingsmateriaal is karton en polyethyleenfolie gebruikt. Deze materialen zijn op grond van milieuvoorschriften en de plaatselijke voorschriften te verwijderen en aan te bieden bij uw gemeentelijke afval verwerking, over het verwijderen van uw oude huishoudelijke apparatuur kan uw gemeente milieudienst u verder adviseren en informeren over de plaatselijk geldende normen.

Milieu

Dit apparaat is gekenmerkt in overeenstemming met de Europese MI richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige temgneming en verwerking van oude apparaten. Vraag uw speciaalzaak om actueie informatatie over het afvoeren van atval

Technische specificaties.

Aansluiten aan Netstroom:

220-240V/50-60Hz, max. 460watt, Option 300watt

Verlichting: Halogeen 12V 35 Watt Sockel MR 16
