GEBRUIKSAANWIJZING DISL10 V-ZUG

NL Instructiehandleiding

Hartelijk dank dat u heeft gekozen voor een van onze producten. Uw toestel voldoet aan de hoogste eisen en de bediening is eenvoudig. Neemt u niettemin de tijd deze instructiehandleiding te lezen. Op die manier raakt u vertrouwd met uw toestel en kunt u het optimaal en zonder storingen gebruiken.

Volg de veiligheidsvoorschriften op.

Wijzigingen

Tekst, afbeeldingen en gegevens komen overeen met de technische conditie van het toestel ten tijde van het ter perse gaan van deze bedieningshandleiding. Wijzigingen in de zin van verdere ontwikkeling blijven voorbehouden.

RU

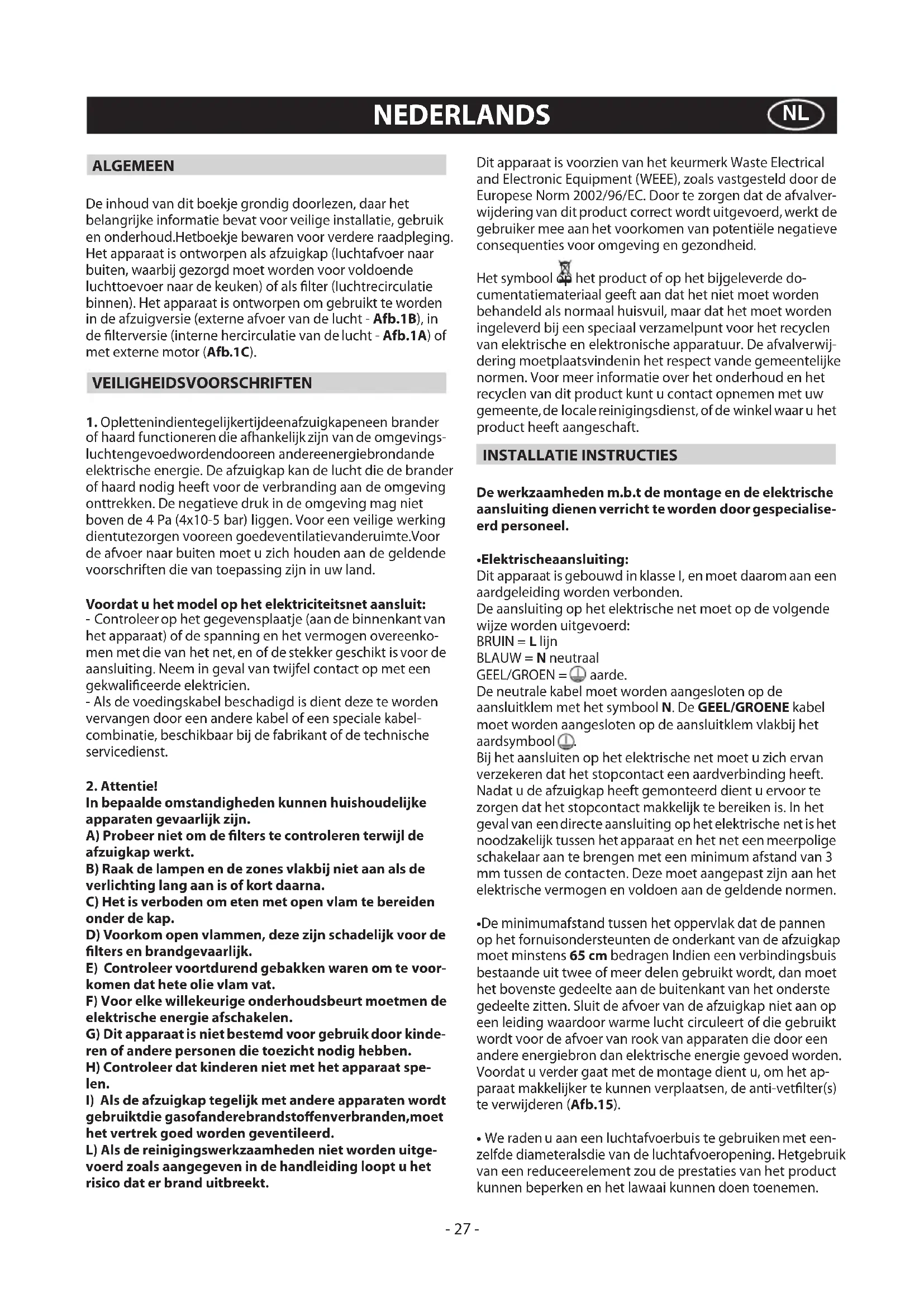

De inhoud van dit boekje grondig doorlezen, daar het belangrijke informatie bevat voor veilige installatie, gebruik en onderhoud. Hetboekje bewaren voor verdere raadpleging. Het apparaat is ontworpen als afzuigkap (luchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de filterversie (interne hercirculatie van de lucht - Afb.1A) of met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN

1. Oplettenindientegelijkertijdeenafzuigkapeneen brander of haard functioneren die afhankelijk zijn van de omgevings-luchtengevoedwordendooreen andereenergiebrondande elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dientutezorgen vooreen goedeventilatievanderuimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

- Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.

- Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabel-combinatie, beschikbaar bij de fabrikant of de technische servicedienst.

2. Attentie!

In bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn.

A) Probeer niet om de filters te controleren terwijl de afzuigkap werkt.

B) Raak de lampen en de zones vlakbij niet aan als de verlichting lang aan is of kort daarna.

C) Het is verboden om eten met open vlam te bereiden onder de kap.

D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk.

E) Controleer voortdurend gebakken waren om te voorkomen dat hete olie vlam vat.

F) Voor elke willekeurige onderhoudsbeurt moeten de elektrische energie afschakelen.

G) Dit apparaat is niet bestemd voor gebruik door kinderen of andere personen die toezicht nodig hebben.

H) Controleer dat kinderen niet met het apparaat spe- len.

I) Als de afzuigkap tegelijk met andere apparaten wordt gebruiktdie gasofanderebrandstoffenverbranden, moet het vertrek goed worden geventileerd.

L) Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moetplaatsvindenin het respect vande gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

•Elektrischeaansluiting:

Dit apparaat is gebouwd in klasse I, en moet daarom aan een aardgeleiding worden verbonden.

De aansluiting op het elektrische net moet op de volgende wijze worden uitgevoerd:

BRUIN = L lijn

BLAUW = N neutraal

GEEL/GROEN = ⏻ aarde.

De neutrale kabel moet worden aangesloten op de aansluitklem met het symbool N. De GEEL/GROENE kabel moet worden aangesloten op de aansluitklem vlakbij het aardsymbool ⏻.

Bij het aansluiten op het elektrische net moet u zich ervan verzekeren dat het stopcontact een aardverbinding heeft. Nadat u de afzuigkap heeft gemonteerd dient u ervoor te zorgen dat het stopcontact makkelijk te bereiken is. In het geval van een directe aansluiting op het elektrische net is het noodzakelijk tussen het apparaat en het net een meerpolige schakelaar aan te brengen met een minimum afstand van 3 mm tussen de contacten. Deze moet aangepast zijn aan het elektrische vermogen en voldoen aan de geldende normen.

- De minimumafstand tussen het oppervlak dat de pannen op het fornuisondersteunten de onderkant van de afzuigkap moet minstens 65 cm bedragen Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.15).

- We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameteralsdie van de luchtafvoeropening. Hetgebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

•Montagevandekap:

-Neem de structuur uit de verpakking en verwijder de 2 schroeven A om de bovenkant van de onderkant te scheiden (Afb.2).

-Plaats de boormal op het plafond en zorg ervoor dat de pijl zich aan dezelfde kant van de bediening van het apparaat bevindt (Afb.3).

Boor 4 gaten ∅8 in het plafond en schroef de 3 schroeven vast zonder ze volledig te spannen. Zorg ervoor geen schroef in het gat te plaatsen dat op de mal aangeduid wordt met X (de schroeven en expansiepluggen moeten geschikt zijn voor het type muur).

-Neem het bovenste deel van structuur B (Afb.4) en plaats hetop de 3niet volledigvastgedraaideschroeven, in overeenstemming met de 3 sleuven. Maak een kleine draaibeweging om het deel vast te zetten (Afb.4). Draai de vierde schroef X vast en span de resterende 3 schroeven voor de definitieve blokkering van het bovenste deel van structuur B.

-Neem het onderste deel van de telescoopstructuur C en plaats het op het bovenste deel B (Afb.5). Stel de gewenste hoogte in en neem als uitgangspunt de waarden die aangeduid X worden in Afb.14. Vastzetten met de 8 bijgeleverde schroeven G (Afb.6).

- Afzuigversie: Bevestig de buigzameleiding op hetdaarvoor bestemde gat van de luchtafvoer (Afb.7).

- Filterversie: Verbind de luchtafvoerbuis met de deflector van de recirculatielucht M, en span de schroef I aan, zoals aangetoondin Fig.8. De koolfilters moetenbinnenin de afzuigkap worden geïnstalleerd, zoals aangetoond in Fig.16. Er bestaan twee verschillendetypesactievekoolfilters:deregenererbare actieve koolfiltersvan lange levensduur (wasbaar)(Fig.17)en de standaard actieve koolfilters die niet regenererbaar zijn (Fig.16).

-Neem de bovenste schoorsteen en bevestig het op de structuur met de 2 schroeven A (Afb.9). Verbind de onderste schoorsteen metde bovenste enbevestig het zorgvuldig met plakband L (Afb.10A).

-Draai de 2 schroeven O max. 3 mm los (Afb.10A). Plaats de afzuiggroep in de structuur en zorg ervoor dat de schroeven O, die eerder losgedraaid waren, in de sleuven in het onderste deel vastgezet worden, zoals Afb.10B toont. Draai de 3 (bijgeleverde) schroeven N vast en span de 2 schroeven O (Afb.10B).

-Bevestig de (niet bijgeleverde luchtafvoerleiding H op de verbindingsflens F (Afb.11).

-Verwijder het plakband Len plaats de onderste schoorsteen boven op het hoofddeel van de kap (Afb.12).

-Indien nodig vanaf de binnenkant de schacht onder de kap weer vastzetten met gebruik van schroeven P (Afb.13).

GEBRUIK EN ONDERHOUD

- We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing.

De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

- Devetfilterheeft als doel de vetdeeltjes die in de lucht hangen tegen te houden, bijgevolg is deze filter onderhevig aan verstoppen na een bepaalde tijd, afhankelijk van het gebruik van het apparaat.

- Om brandgevaar tevoorkomen, moeten de vetfilters hoogstens iedere 2 maanden met de hand gewassen worden met neutrale vloeibare reinigingsmiddelen die nietschuren ofwel in de vaatwasser op lage temperatuur met korte cycli.

- Na enkelewasbeurten kunnen er kleurveranderingen optreden. Dit feit geeft u geen recht op een klacht voor eventuele vervanging.

- De actieve koolstofffilters dienen om de lucht te zuiveren die in het milieu wordt uitgestoten, en heeft als functie de onaangename geuren die bij het koken vrijkomen op te vangen.

- De actieve koolstoffilters die niet regenereerbaar zijn, moeten hoogstens iedere 4 maanden worden vervangen. De verzadiging van de actieve koolstof hangt af van een min of meerlangdurig gebruikvan hetapparaat, vanhet typekeuken en vande regelmaat waarmee deschoonmaakvan devetfilter wordt uitgevoerd.

- De regenereerbare actieve koolstofffilters moeten met de hand worden gewassen met neutrale detergenten die niet schuren, of in de vaatwasser bij een maximumtemperatuur van 65°C (de wascyclus moet gebeuren zonder vaat). Neem het overtollige water weg zonder de filter te beschadigen, verwijder de plastic delen en laathet matrasje inde oven drogen gedurende minstens 15 minuten bij een maximumtemperatuur van 100°C. Om de werking van de regenereerbare koolstofffilter efficiënte houden, moet deze handelingiedere 2 maanden worden herhaald. Ze moeten worden vervangen na hoogstens 3 jaar ofwel wanneer het matrasje beschadigd geraakt is.

- Hetisbelangrijkdatdevetfiltersenderegenererbare actievekoolstoffiltersgoeddroogzijnvooraleerzeopnieuw te monteren.

- Maak de kap zowel van binnen als van buiten regelmatig schoonmet behulpvaneen doekgedrenktin gedenatureerde alcohol of neutrale vloeibare schoonmaakmiddelen die niet schuren.

- De verlichtingsinstallatie is ontworpen voor het gebruik tijdens het koken en niet voor langdurig gebruik als algemene verlichting van het vertrek. Langdurig gebruik van de verlichting vermindert gevoelig de gemiddelde levensduur van de lampen.

- Attentie: Het niet naleven van de waarschuwingen voor schoonmaak van de kap en de vervanging en schoonmaak vande filters brengtbrandgevaarmet zich mee. Het is daarom aangeraden om zich te houden aan de voorgestelde instructies.

•Vervangingvandehalogeenlampen(Afb.18):

Om de halogeenlampen Bte vervangenmoet men hetglaasje C verwijderendoor een voorwerp alshefboom inde daarvoor bestemde spleten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: Raak de lampen niet met de blote handen aan.

•Kontroller(Afb.19):

Zijn de symbolen hieronder weergegeven:

A = knop LICHT

B = knop UIT

- Indien uw apparaat voorzien is van de INTENSIEVE snel-heidsfunctie, drukt u dan ongeveer 2 seconden op toets E zodat de functie geactiveerd wordt gedurende 10 minuten, waarna het terugkeert naar de eerder ingestelde snelheid.

Wanneer de functie actief is knippert de LED: Om de functie te onderbreken voordat de 10 minuten verstreken zijn drukt u opnieuw op toets E.

•CleanAir:

Door 2 seconden op toets F te drukken (met uitgeschakelde kap) wordt de functie "clean air" geactiveerd. Deze functie schakelt om het uur de motor 10 minuten in bij de eerste snelheid. Zodra de functie geactiveerd wordt start de motor bij de 1 ^e snelheid, gedurende 10 minuten. Tijdens deze tijd moeten de toetsen F en C tegelijkertijd knipperen. Na het verstrijken van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minuten de motor opnieuw van start gaat bij de eerste snelheid en de leds van de toetsen F en C weer gedurende 10 minuten knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddellijk terug naar de gewone werking (drukt u bijvoorbeeld op toets D dan wordt de functie "clean air" gedeactiveerd en gaat de motor onmiddellijk over naar de 2 ^e snelheid. Drukt u op toetsB dan wordt de functie gedeactiveerd).

(\*)De knop "TIMER/AUTOMATISCHE ONDERBREKING"

zorgt ervoor dat de afzuigkap niet meteen stopt,dezezalvoor 15 minuten blijven functioneren, opdezelfde snelheidsstand waarop de kap ingesteld stond.

- Verzadigingvandevetfiltersenactievekoolfilters:

- Na 30 werkuren knippert de toets A elke 2 sec.; in dit geval moetmendevetfiltersendeactievekoolfilters schoonmaken, indien aanwezig.

- Na 120 werkuren knippert de toets A elke 0,5 sec.; in dit geval moet men standaard de actieve koolfilters vervangen, indien aanwezig.

Eenmaaldefilterisschoongemaakten opnieuwgemonteerd, moet men het elektronische geheugen opnieuw activeren, door de toets A gedurende 5 sec. ingedrukt te houden tot die ophoudt met knipperen.

- Indien de toets A niet ophoudt met knipperen moet deze handeling met ingeschakelde motor worden herhaald.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
