MANUALE UTENTE DISL10 V-ZUG

Grazie per aver scelto uno dei nostri prodotti. Il vostro apparecchio soddisfa elevate esigenze, e il suo uso è molto semplice. E' tuttavia necessario che vi prendiate il tempo per leggere questo manuale d'uso che vi permetterà di comprendere meglio l'apparecchio e di utilizzarlo in modo ottimale e senza problemi.

Vi preghiamo di attenervi alle osservazioni sulla sicurezza.

Modifiche

Testo, immagine e dati corrispondono al livello tecnico dell'apparecchio al momento della stampa di queste istruzioni per l'uso, con riserva di modifiche intese come ulteriore sviluppo.

EN

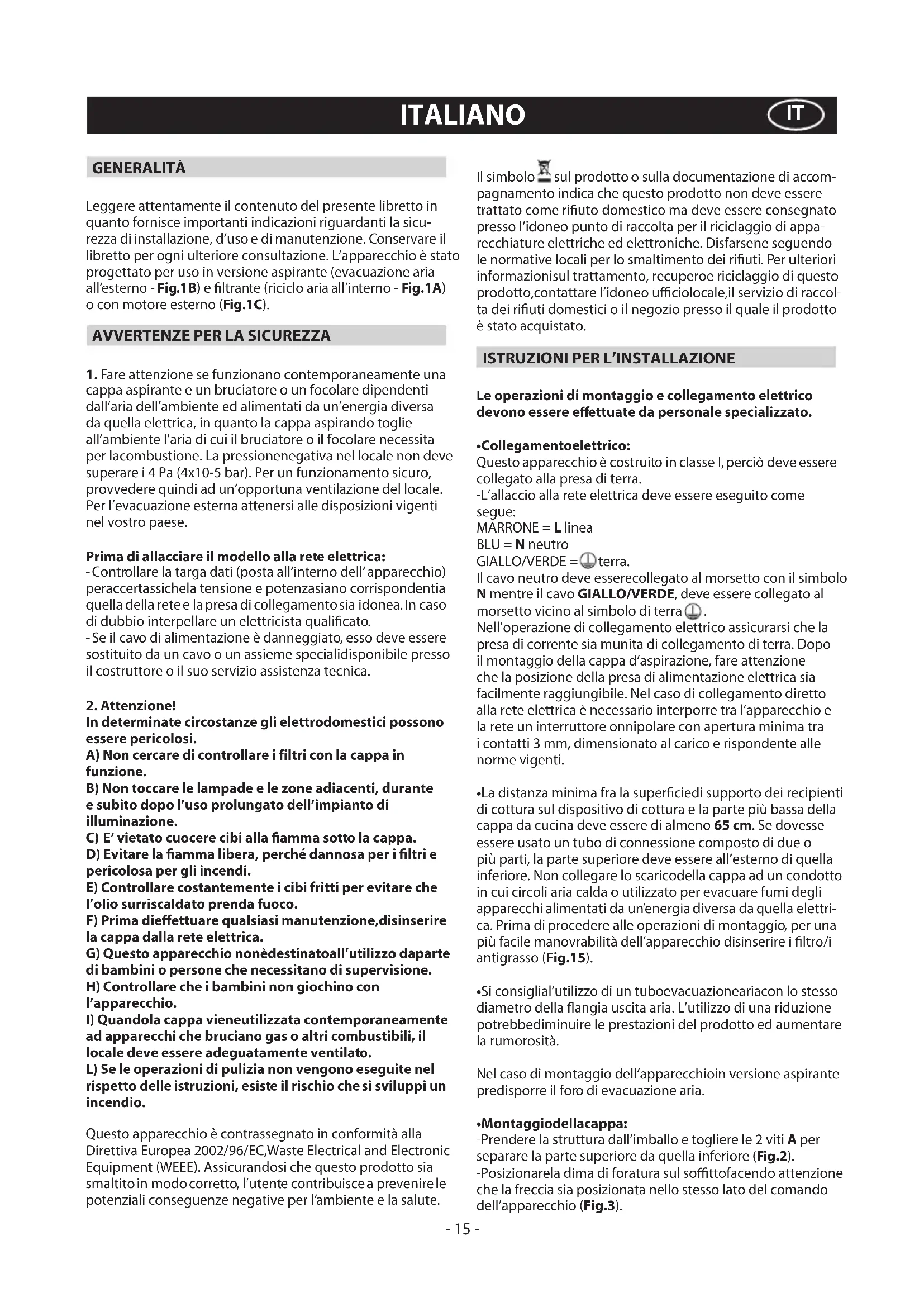

Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all'esterno - Fig.1B) e filtrante (riciclo aria all'interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per lacombustione. La pressionenegativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per l'evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

-Controllare la targa dati (posta all'interno dell'apparecchio) peraccertassichela tensione e potenzasiano corrispondentia quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato.
-Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme specialidisponibile presso il costruttore o il suo servizio assistenza tecnica.

2. Attenzione!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolungato dell'impianto di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.
E) Controllare costantemente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
F) Prima dieffettuare qualsiasi manutenzione,disinserire la cappa dalla rete elettrica.
G) Questo apparecchio nonèdestinato all'utilizzo daparte di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochi con l'apparecchio.
I) Quandola cappa vieneutilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recuperoe riciclaggio di questo prodotto, contattare l'idoneo ufficiolocale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

•Collegamentoelettrico:

Questo apparecchio è costruito in classe I, perciò deve essere collegato alla presa di terra.

-L'allaccio alla rete elettrica deve essere eseguito come segue:

MARRONE = L linea

BLU = N neutro

GIALLO/VERDE = ⏻ terra.

Il cavo neutro deve essere collegato al morsetto con il simbolo N mentre il cavo GIALLO/VERDE, deve essere collegato al morsetto vicino al simbolo di terra 🏠.

Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. Dopo il montaggio della cappa d'aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sia facilmente raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

- La distanza minima fra la superficiedì supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scaricodella cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtro/i antigrasso (Fig.15).

- Si consiglia l'utilizzo di un tuboevacuazioneariacon lo stesso diametro della flangia uscita aria. L'utilizzo di una riduzione potrebbediminuire le prestazioni del prodotto ed aumentare la rumorosità.

Nel caso di montaggio dell'apparecchioin versione aspirante predisporre il foro di evacuazione aria.

• Montaggiodellacappa:

-Prendere la struttura dall'imballo e togliere le 2 viti A per separare la parte superiore da quella inferiore (Fig.2). -Posizionarela dima di foratura sul soffittofacendo attenzione che la freccia sia posizionata nello stesso lato del comando dell'apparecchio (Fig.3).

Effettuare i 4 fori ∅8 al soffitto ed avvitare 3 viti senza tirarle completamente facendo attenzione di non inserire la vite nel foro contrassegnato con una X sulla dima di foratura (le viti e tasselli ad espansione devono essere idonei al tipo di muro).

-Prendere la parte superiore della struttura B (Fig.4) ed inserirla sulle 3 viti non avvitate completamente in corrispondenza delle 3 asole. Fare una piccola rotazione per l'incastro (Fig.4). Avvitare la quarta vite X e tirare le altre 3 restanti per permettere il bloccaggio definitivodella parte superiore della struttura B.

-Prendere la parte inferiore della struttura telescopica C ed inserirla su quella superiore B (Fig.5). Regolare l'altezza desiderata facendo riferimento alle quote X indicate in Fig.14 e bloccarla mediante le 8 viti G in dotazione (Fig.6).

- Versione aspirante: Fissare il tubo flessibile al foro di evacuazione aria predisposto (Fig.7).

- Versionefiltrante: Collegare iltubo flessibileal deflettore M e fissare la vite I come indicato in Fig.8. I filtri al carbone attivo devono essere applicati al gruppo aspirante posto all'interno della cappa (Fig.16). Esistono due tipologie di filtri al carbone attivo: rigenerabile (lavabile) (Fig.17) e non rigenerabile (Fig.16).

-Prendere il camino decorativo superiore e fissarlo alla struttura mediante le 2 viti A (Fig.9). Accoppiare il camino decorativo inferiore con il camino decorativo superiore e fissarlo attentamente con del nastro adesivo L (Fig.10A).

-Svitare di max 3 mm le 2 viti O (Fig.10A). Inserire il gruppo di aspirazione all'interno della struttura facendo attenzione che le viti O, precedentemente svitate, vadanoad agganciarsicon leasolenellaparte inferiorecomeindicatoin Fig.10B. Avvitare le 3 viti N (in dotazione) e tirare le 2 viti O (Fig.10B).

-Fissare il tubo di evacuazione aria H (non in dotazione) sulla flangia di raccordo F (Fig.11).

-Togliere il nastro adesivo L ed appoggiare il camino decorativo inferiore sopra il corpo cappa (Fig.12).

- Se necessario, fissare dall'interno, il camino decorativo inferiore alla cappa, utilizzando le viti P (Fig.13).

USO E MANUTENZIONE

- Si raccomanda di mettere in funzione l'apparecchio prima di procedere alla cotturadi un qualsiasialimento. Si raccomanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata.

Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.

- Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.

- Per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con cicli brevi.

- Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l'eventuale loro sostituzione.

- Ifiltrialcarboneattivoservono per depurare l'aria che viene rimessa nell'ambiente ed ha la funzione di attenuare gli odori sgradevoli generati dalla cottura.

- I filtri al carbone attivo non rigenerabili devono essere sostituiti ogni 4 mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolungato dell'apparecchio, dal tipo di cucina e dalla regolarità con cui viene effet-

tuata la pulizia del filtro antigrasso.

- I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65°C (il ciclo di lavaggio deve essere completo senza stoviglie). Togliere l'acqua in eccesso senza rovinare il filtro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100°C massimo. Per mantenere efficiente la funzione del filtro al carbone rigenerabile questa operazione deve essere ripetuta ogni 2 mesi. Questi devono essere sostituiti al massimo ogni 3 anni oppure quando il materassino risulta danneggiato.

- Primadirimontareifiltriantigrassoeifiltrialcarbone attivo rigenerabili è importante che questi siano asciugati bene.

- Pulire frequentemente la cappa, sia internamente che esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

- L'impianto di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolungato di illuminazione generale dell'ambiente. L'uso prolungatodell'illuminazione diminuisce notevolmente la durata media delle lampade.

- Attenzione: L'inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

•Sostituzionedellelampadealogene(Fig.18):

Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fessure.

Sostituire con lampade dello stesso tipo.

Attenzione: Non toccare la lampadina a mano nude.

•Comandi(Fig.19):

La simbologia è di seguito riportata:

A = tasto ILLUMINAZIONE

B = tasto OFF

C = tasto PRIMA VELOCITA'

D= tasto SECONDA VELOCITA'

E = tasto TERZA VELOCITA'

F = tastoTIMER ARRESTO AUTOMATICO 15 minuti (*)

- Se il vostro apprecchio è provvisto della funzione velocità INTENSIVA, tenere premuto per 2 secondi circa il tasto E e questa verrà attivata per 10 minuti dopo di che ritornerà alla velocità precedentemente impostata.

Quandolafunzione è attivail LED lampeggia. Per interromperla prima dei 10 minuti premere di nuovo il tasto E.

•Cleanair:

Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione "clean air". Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attivata la funzione, il motore parte alla 1° velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporaneamente il tasto F e il tasto C. Trascorso questo tempo il motore si spegne ed il led del tasto F rimane acceso di luce fissa fino a quando dopo altri 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampeggiare per 10 minuti e così via. Premendo qualsiasi tasto ad esclusione delle luci la cappa tornaal suo funzionamento normale immediatamente (es. se premo il tasto D si disattiva la funzione "clean air" e il motore va subito alla 2° velocità; premendo il tasto B la funzione si disattiva)

(*) La funzione "TIMER ARRESTO AUTOMATICO" ritarda l'arresto della cappa, che continuerà a funzionare alla velocità d'esercizio in corso al momento dell'accensione di questa

funzione, di 15 minuti.

•Saturazionedeifiltriantigrassoeacarboneattivo:

-Dopo 30 ore di funzionamento, il tasto A lampeggia ogni
2 sec.; in tal caso occorre pulire i filtri antigrasso e i filtri a carbone attivo, se presenti.
-Dopo 120 ore di funzionamento, il tasto A lampeggia ogni 0,5 sec.; in tal caso occorre sostituire i filtri a carbone attivo standard, se presenti.
Una volta pulito e rimontato il filtro, occorre riattivare la memoria elettronica, tenendo premuto il tasto A per circa 5 sec. fino a che non smette di lampeggiare.
- Se il tasto A non smette di lampeggiare, ripeterel'operazione con il motore acceso.

SIDECLINAOGNIRESPONSABILITÀPEREVENTUALIDANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.
