MANUAL DE UTILIZADOR DWS9 V-ZUG

Muito obrigado por ter optado pela aquisição de um dos nossos produtos. O aparelho satisfaz elevadas exi- gências e o seu manuseamento é simples. Todavia, leia cuidadosamente este manual de utilização. Assim, familiariza-se com o aparelho e pode utilizar o mesmo de forma optimizada e sem falhas. Observe as indicações de segurança. Alterações Os textos, as imagens e os dados correspondem ao estado técnico do aparelho no momento da impressão deste manual de instruções. No âmbito do aperfeiçoamento, reservamos o direito de efectuar alterações.

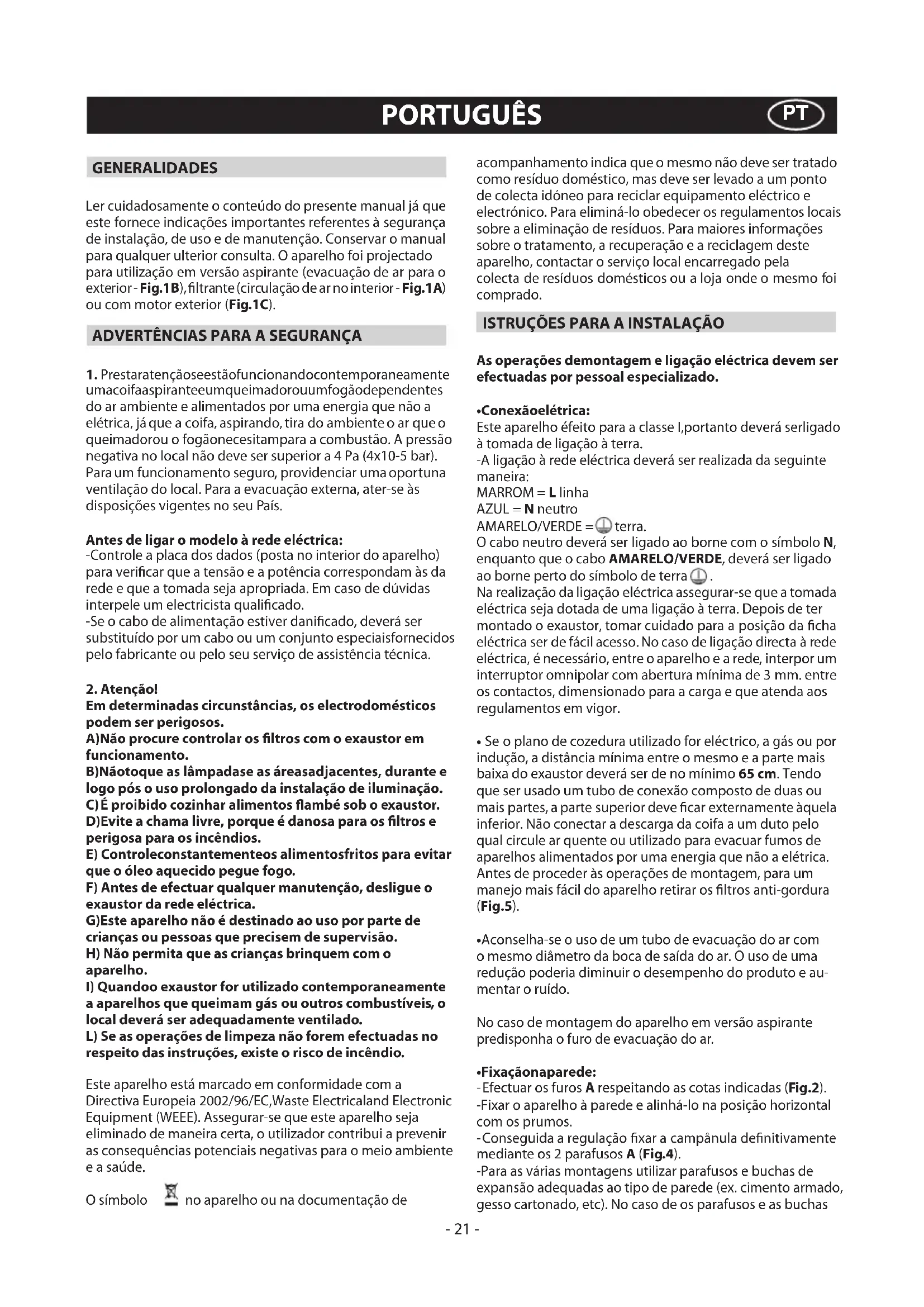

ISTRUÇÕES PARA A INSTALAÇÃO

As operações demontagem e ligação eléctrica devem ser efectuadas por pessoal especializado.

• Conexão elétric a: Este aparelho éfeito para a classe I,portanto deverá serligado à tomada de ligação à terra. -A ligação à rede eléctrica deverá ser realizada da seguinte maneira: MARROM = L linha AZUL = N neutro AMARELO/VERDE = terra. O cabo neutro deverá ser ligado ao borne com o símbolo N, enquanto que o cabo AMARELO/VERDE, deverá ser ligado ao borne perto do símbolo de terra

Na realização da ligação eléctrica assegurar-se que a tomada eléctrica seja dotada de uma ligação à terra. Depois de ter montado o exaustor, tomar cuidado para a posição da cha eléctrica ser de fácil acesso. No caso de ligação directa à rede eléctrica, é necessário, entre o aparelho e a rede, interpor um interruptor omnipolar com abertura mínima de 3 mm. entre os contactos, dimensionado para a carga e que atenda aos regulamentos em vigor.

• Se o plano de cozedura utilizado for eléctrico, a gás ou por indução, a distância mínima entre o mesmo e a parte mais baixa do exaustor deverá ser de no mínimo 65 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve car externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os ltros anti-gordura (Fig.5).

• Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e au- mentar o ruído. No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.

• Fixação na parede: -Efectuar os furos A respeitando as cotas indicadas (Fig.2). -Fixar o aparelho à parede e alinhá-lo na posição horizontal com os prumos. -Conseguida a regulação xar a campânula denitivamente mediante os 2 parafusos A (Fig.4). -Para as várias montagens utilizar parafusos e buchas de expansão adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e as buchas GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior- Fig.1B),ltrante(circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestaratençãoseestãofuncionandocontemporaneamente

umacoifaaspiranteeumqueimadorouumfogãodependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimadorou o fogãonecesitampara a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País. Antes de ligar o modelo à rede eléctrica: -Controle a placa dos dados (posta no interior do aparelho) para vericar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualicado. -Se o cabo de alimentação estiver danicado, deverá ser substituído por um cabo ou um conjunto especiaisfornecidos pelo fabricante ou pelo seu serviço de assistência técnica.

Em determinadas circunstâncias, os electrodomésticos podem ser perigosos. A)Não procure controlar os ltros com o exaustor em funcionamento. B)Nãotoque as lâmpadase as áreasadjacentes, durante e logo pós o uso prolongado da instalação de iluminação. C)É proibido cozinhar alimentos ambé sob o exaustor. D)Evite a chama livre, porque é danosa para os ltros e perigosa para os incêndios. E) Controleconstantementeos alimentosfritos para evitar que o óleo aquecido pegue fogo. F) Antes de efectuar qualquer manutenção, desligue o exaustor da rede eléctrica. G)Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão. H) Não permita que as crianças brinquem com o aparelho.

I) Quandoo exaustor for utilizado contemporaneamente

a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado. L) Se as operações de limpeza não forem efectuadas no respeito das instruções, existe o risco de incêndio. Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC,Waste Electricaland Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saúde. O símbolo no aparelho ou na documentação de PORTUGUÊS

- 21 -serem fornecidos com o produto, assegurar-se que são adequados para o tipo de parede em que vai ser xada a campânula.

• Fixação das junções telescópicas decorativas: -Preparar a alimentação eléctrica dentro do espaço previsto para a xação decorativa. -Se o aparelho se destinar a instalação em versão aspiranteou em versão com motor exterior, preparar o furo de evacuação de ar. -Regular o comprimento do estribo de apoio da junção superior (Fig.3). -Em seguida, xá-la ao tecto de modo a car em simetria com a campânula mediante os parafusos A (Fig.3) e respeitando a distância ao tecto indicada na Fig.2. -Ligar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.4). -Introduzir a junção superior no interior da junção inferior. - Fixar a junção inferior à campânula utilizando os parafusos B fornecidos (Fig.4), deslizar a junção superior até ao estribo e xá-la mediante os parafusos B (Fig.3). Paratransformara campânulada versão aspirante para versão ltrante,soliciteao seurevendedoros ltrosde carbonoactivo e siga as instruções de montagem.

• Versão filtrante: Atenção! Para transformar o exaustor de versão ASPIRANTE para versão FILTRANTE, encomende ao seu revendedor os ltros de carvão activo. -Para substituir os filtros de carvão activo tipo caixa X, deve- se puxar para o lado externo a alavanca, como indicado na Fig.6. -Existem duas tipologias de filtros ao carvão ativado: regenerável (lavável) (Fig.7) e não regenerável (Fig.6).

• É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomen- dável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constantemanutenção; umaatenção especialdeveser dedi- cada ao ltro anti-gordura e ao ltro de carvão activado.

• O filtroanti-gordura tem comofunçãoreteras partículasde gordura em suspensão no ar e, portanto, é sujeito a obstruir- se, com tempos que variam de acordo com a utilização do aparelho. - Para evitar o perigo de incêndio é necessário lavar os ltros anti-gordura, manualmente, a cada2 meses, no máximo, com detergente líquido neutro não abrasivo ou na máquina de lavar pratos, com baixas temperaturas e ciclos breves. - Depois de algumas lavagens pode ocorrer alterações de cor. Este fato não dá direito à reclamação para eventuais substituições.

• Os filtros de carvão ativado são utilizados para depurar o ar que é introduzido no ambiente e tem a função de atenuar os odores desagradáveis gerados pelo cozimento. - Os filtros de carvão ativo não regeneráveis devem ser substituídos a cada 4 meses, no máximo. A saturação do carvão ativo depende do uso mais ou menos prolongado do aparelho, tipode alimento e regularidade delavagemdo ltro anti-gordura. - Os ltros ao carvão ativado regeneráveis devem ser lavados manualmente, com detergentes neutros não abrasivos ou na máquina de lavar louças, com temperatura máxima de 65°C (o ciclo de lavagem deve ser completo e sem louças). Retirar a água em excesso sem danicar o ltro, remover as partes plásticas e secar a forração no forno por 15 minutos, pelo menos, em 100°C de temperatura, no máximo. Para mantereciente a funçãodo ltro ao carvão regenerável,esta operação deve ser repetida a cada 2 meses. Estes devem ser substituídos, no máximo, a cada 3 anos ou quando a forração estiver danicada.

• Antes de montar os filtros anti-gordura e os filtros ao carvão ativado regeneráveis é importante que estejam bem secos.

• Limpar frequentemente o exaustor, por dentro e por fora, utilizando um pano húmido com álcool desnaturado ou detergentes líquidos neutros não abrasivos.

• O sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui notavelmente a duração média das lâmpadas.

• Atenção: A inobservância das advertências de limpeza e do exaustor e da substituição e limpeza dos ltros comporta riscos de incêndios. Aconselha-se seguir as instruções men- cionadas.

• Substituição das lâmpadas de halogéneo (Fig.8): Para substituir as lâmpadas de halogéneo B tire o vidro C fazendo forças nas especícas espessuras. Substitua com lâmpadas do mesmo tipo. Atenção: Não toque a lâmpada directamente com as mãos.

• Comandos Fig.9: A simbologia é indicada a seguir: A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D= botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE F = botão TIMER PARADA AUTOMÁTICA 15 minutos (*)

• Se o seu aparelho for dotado da função velocidade INTENSIVA, manterpressionadaateclaEporcerca2 segundos e esta função seráativada durante10 minutos, porquedepois volta paraa velocidadeanteriormente programada.Quandoa função está activa, o LED pisca. Para a interromper antes dos 10 minutos, prima novamente a teclas E.

• Clean Air: Pressionar a tecla F por 2 segundos (com o exaustor des- ligado ) e ativa-se a função “clean air”. Esta função liga o motor por 10 minutos a cada hora na primeira velocidade. Quando inicialmente ativada esta função, inicia-se o motor na primiera velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o led da tecla F permanece aceso com a sua luz xa até que, depois de 50 minutos, o motor liga-se na primeira velocidade e os leds F e C recomeçama piscarpor10 minutos e assimsucessivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imediatamente ao seu funcionamento normal (por exemplo: se pressiono a tecla D desativa-se a função “clean air” e o motor trabalha em sua segunda velocidade; pressio- nando a tecla B a função desativa-se). (*) A função “TIMER PARADA AUTOMÁTICA” retarda a parada da coifa, que continuará a funcionar à velocidade de exercício em curso no momento em que foi atuada esta - 22 -função, de 15 minutos.

• Saturação dos filtros anti-gordura e com carvão ativado: -Após 30 horas de funcionamento, a tecla A pisca a cada 2 seg.; neste caso, é necessário limpar os ltros anti-gordura e os ltros com carvão ativado, se presentes. -Após 120 horas de funcionamento, a tecla A pisca a cada 2 seg.; neste caso, é necessário substituir os ltros com carvão ativado padronizados, se presentes. Após limpo e montado o filtro, é necessário reativar a memória eletrônica, mantendo pressionada a tecla A por aproximadamente 5 seg., até que pare de piscar. - Se a tecla A não parar de piscar, repetir a operação com o motor ligadoo.
