BEDIENUNGSANLEITUNG DWS9 V-ZUG

DE Betriebsanleitung

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genegt

hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese

Betriebsanleitung zulesen. So werden Sie mit ihrer Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sieitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

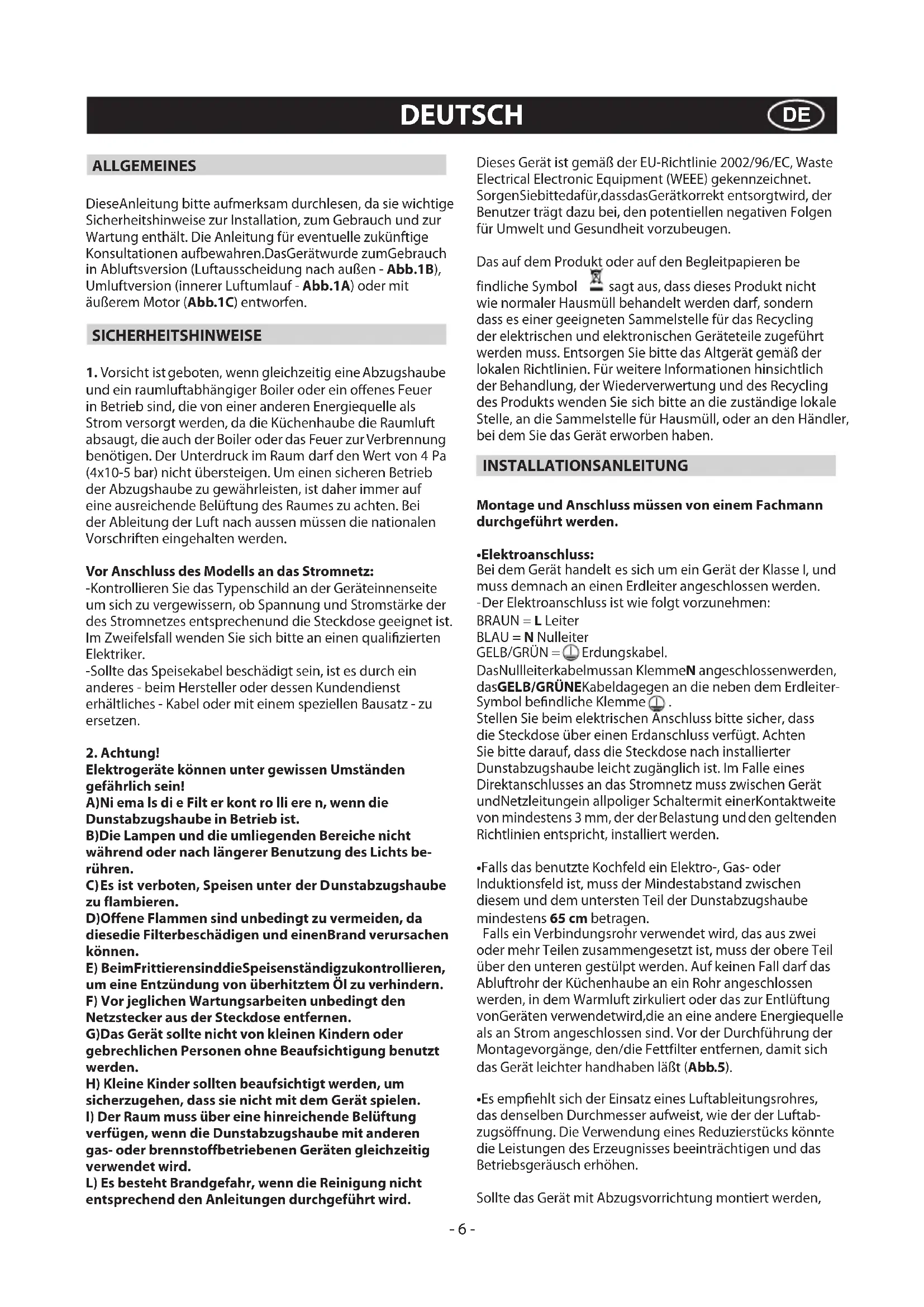

FR

These Anleitungmente aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren.Das Gerätwürde zum Gebrauch in Abluftsversion (Luftausscheidung nach außen - Abb.1B), Umluftversion (innerer Luftumlauf - Abb.1A) oder mit äußem Motor (Abb.1C) entworfen.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Kuchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benöigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist davon immer auf eine ausreichende Belüfung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

-Kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstarke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sichitte an einen qualifizierten Elektriker.

-Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.

2. Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A)Ni ema Is di e Filtr kont ro lli ere n, wenn die Dunstabzugshaube in Betrieb ist.
B)Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
C)Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren.
D)Offene Flammen sind unbedingt zu vermeiden, da dieser die Filterbeschädigen und einenBrand verursachen können.
E) BeimFrittierensinddieSpeisenstandigzukontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfern.
G)Das Gerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
H) Kleine Kinder sollen den beaufsichtigt werden, um Sicherzugehen, dass sie nicht mit dem Gerät speien.
I) Der Raum muss über eine hinreichende Belüfungt verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
L) Es besteht Brandgefahr, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. SorgenSiebitterdafür, dassdasGerätkorrekt entsorgt wird, der Benutzerträgt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren be findliche Symbol sagt aus, dass these Produkt nicht wie normaler Hausmull behandelt werden darf, sondern dass es einer geeigneten Sammelstelle fur das Recycling der elektrischen und elektronischen Geräteile zugeführrt werden muss. Entsorgen Sieitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sichitte an die zuständige lokale Stelle, an die Sammelstelle fur Hausmull, oder an den Handler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

-Elektroanschluss:

Bei dem Gerät handelt es sich um ein Gerät der Klasse I, und muss demnach an einen Erdleiter angeschlossen werden.

• Der Elektroanschluss ist wie folgt vorzunehmen:

BRAUN = L Leiter

BLAU = N Nulleiter

GELB/GRUN = Erdungskabel.

DasNullleiterkabelmussan KlemmeN angeschlossenwerden, dasGELB/GRUNEKabeldagegen an die kein dem Erdleiter-Symbol befindliche Klemme

Stellen Sie beim elektrischen Anschlussitte sicher, dass die Steckdose uber einen Erdanschluss verfugt. Achten Sieitte daraufuf, dass die Steckdose nach installierter Dunstabzugshaube leicht zuganglich ist. Im Falle eines Direktanschlusses an das Stromnetz muss zwischen Gerat und Netzleitungein allpoliger Schaltermit einerKontaktweite von mindestens 3mm der der Belastung und den geltenden Richtlinien entspricht, installment werden.

Falls das benutzte Kochfeld ein Elektro-, Gas- oder Induktionsfeld ist, muss der Mindestabstand zwischen thisem und dem untersten Teil der Dunstabzugshaube mindestens 65 cm detragen.

Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammen gesetzt ist, muss der obere Teil über den unteren gestulpt werden. Auf keinen Fall darf das Abluftrohr der Kuchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben laßt (Abb.5).

• Es empfehlt sich der Einsatz eines Lufttableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsoffnung. Die Verwendung eines Reduzierstücks konnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

Sollte das Gerät mit Abzugsvorrichtung montiert werden,

bereiten Sie eine Luftabzugsoffnung vor.

-BefestigunganderWand:

-Unter Einhaltung der angegebenen Maße die LÖcher A bohren (Abb.2).
-Das Gerät an der Wand befestigen und waagrecht mit den Hängeschranken ausrichten.
-Wenndie Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.4) befestigen.

Für die verschiedene Montagen dem Mauertype (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dubel verwenden. Falls die Schrauben und Dubel mit dem Produkt mitgeliefert wurden, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

-BefestigungderTeleskopverschalung:

-DieStromzuleitunginnerhalbdes RaumbedarfsderTeleskopverschalung verlegen. Falls Ihr Gerät in Abluftversion oder Version mit äußem Motor zu installmenten ist, das Luftaus-trittslochVBoreiten.

Die Breite des Haltebügels anhand der oberen Teleskopverschalung einstellen (Abb.3).
-Dann mit den Schrauben A (Abb.3) so an der Decke befestigen, daß er mit der Abzugshaube ausgerichtet ist und die in Abb.2 angegebene Entfernung von der Decke einhalten.
-Mittelseines Abluftrohrsden Flansch C mitdem Luftastrittsloch verbinden (Abb.4).
-Die obere Teleskopverschalung in die untere Teleskopverschalung stecken.

Dieunte Teleskopverschalung mit den mitgelieferten Schrauben B an der Abzugshaube (Abb.4) befestigen, die obereTeleskopverschalung bis zum Bugelausziehen und mit den Schrauben B (Abb.3) befestigen.

-Zur Umrüstung der Abzugshaube von der Abluftversion in dieUmluftversion, beim Handlderdie Aktivkohlefilterbesorgen und die Montageanleitung befolgen.

Umluftversion:

Achtung!

Möchten Sie das Gerät von ABLUFTVERSION auf UMLUFT-VERSION umrusteden, sind Kohlefilter erforderlich, die Sie bei Ihr hem Handlager als Zubehörteil bestellen können.

-ZumAustauschdesFiltereinsatzesX mitdenAktivkohlefiltern den Hebel nach außenziehen (siehe Abbildung) (Abb.6).
- Es existieren zwei verschiedene Aktivkohlefilterarten: regenerierbare Longlife-Aktivkohlefilter (waschbar) (Abb.7) und nicht regenerierbare Standard-Aktivkohlefilter (Abb.6).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einszuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch15Minutenweiterlaufenzulassen, umdenvollständigen Abzug der Kochdünste zu gewährleisten.
  Die Leistungsfähigkeit der Dunstabzugshaube hangt entscheidend von der Sorgfalt und Regelmaßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.
• Der Antifett-Filter hat die Aufgabe, die in der Luft schwendbenden Fettpartikel zu fangen, davon kann er in entsprechenden Zeitspannen verstopfen, je nach Gebrauch des Geräts.
• Um der Brandgefahr vorzubeugen, müssen mindestens alle 2 Monate die Antifett-Filter per Hand gereinigt werden; dazu verwendet man neutrale, nicht scheuernde

Reinigungsmittel oder man gibtihn in die Spulmaschine bei niedriger Temperatur und kurzem Zyklus.

• Nach der Reinigung kann die Farbe etwas verändert sein.
  These Tatsache ist kein Grund für eine Beschwerde, damit er ausgewechselt wird.

DieAktivkohlefilterdienen dazu, die Luft, die in die Umgebung zurückgeleitet wird zu reinigen; sie haben die Aufgabe, die unangenehmen Gerüche, die während des Garvorgangs entstehen, zu beseitigen.

• Die nicht regeneribaren Aktivkohlefilter müssen mindestens alle 4 Monate ausgewechselt werden. Die Sattigung der Aktivkohle hangt davon ab, wie oft das Gerät benutzt wird, vom Gartyp und von der Häufigkeit, mit der die Reinigung des Antifett-Filters durchgeführt wird.

Die regeneribaren Aktivkohlefilter müssen per Hand mit neutralen, nicht scheuernden Reinigungsmitteln gewaschen werden oder man gibtihn in die Spulmaschine bei einer Temperatur, die 65^ nicht uberschreiben darf (der Waschzyklus muss ohne Geschirr vollendet werden). Das uberschüsse Wasser entfernen ohne den Filter bzw. zu beschädigen, die Bauteile aus Kunststoff entfernen und das Vlies im Ofen mindestens 15 Minuten lang circa bei einer Temperatur von max. 100^ trockenen. Um den regeneribaren Aktivkohlefilter wirkungsvoll zu erhalten, muss diese Operation alle 2 Monate wiederholt werden. Max. alle drei Monate muss ein Auswechseln vorgenommen werden bzw. jeges Mal, wenn das Vlies beschädigt ist.

- Vor der Montage des Antifett-Filters und des regenerierbaren Aktivkohlefilters ist es unbedingt nötig sicherzustellen, dass diese gut getrocknet sind.

Die Haube muss haufig sowohl Innen als auch AuBen gereinigt werden; dazu verwendet man ein mit denaturiertem Alkohol befeuchtetes Tuch oder ein neutrales nicht scheuerndes Reinigungsmittel.
Die Beleuchtungsanlage ist für den Gebrauch während des Kochvorgangs realisiert worden und nicht für eine langere Beleuchtung der Umgebung im Allgemeinen. Wir die Beleuchtung lange Zeit angelassen, wird die durchschnittliche Lebensdauer der Gluhbirne erheblich verringgert.
- Achtung:Das Nichteinalten dieser Hinweise für die Reinigung der Haube und deren Auswechseln und die Reinigung der Filter, führen zu Brandgefahr. Es wird davon empfohlen, die hier gegebenen Ratschlage zu befolgen.

AustauschderHalogenlampen(Abb.8):

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheiten) ab. Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: Fassen Sie die Halogenlampe nicht mit bloßen händen an.

Bedienung(Abb.9):

Die Symbolbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG Ein/Aus
B = Taste GESCHWINDIGKEIT Aus
C = Taste ERSTE GESCHWINDIGKEIT
D= Taste ZWEITE GESCHWINDIGKEIT
E = Taste DRITTE GESCHWINDIGKEIT
F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten (*)

• Wenn Ihr Gerät mit der Funktion INTENSIVEGeschwindigkeit ausgestattet ist, etwa zwei Sekunden langdieTaste E drücken, dann wirddiese für 10 Minuten lang aktiviert, danach kehr es zu der zuvor eingestellten Geschwindigkeit zurück.

Wenn die Funktion aktiv ist, blinkt die LED. Um sie vor

Ablauf der 10 Minuten zu unterbremen, wieder die Taste E

drucken.

CleanAir

Wenn die Taste F zwei Sekunden lang gedrück wird (bei ausgeschalteter Haube), wird die Funktion "clean air" aktiviert. Diese Funktion bewirkt das Anschalten des Motors für 10 Minuten pro Stunde mit der ersten Geschwindigkeit. Sofort nach der Aktivierung der Funktion startet der Motor mit der 1. Geschwindigkeit für die Dauer von 10 Minuten, während dieser Zeit mussen die Taste F und die Taste C gleichzeitig blinken. Nach Ablaufen dieser Zeit geht der Motor aus, und dieLed der TasteFleuchtetfest weiter, bisderMotor nach weitere 50 Minuten mit der ersten Geschwindigkeit neu startet und die Leds F und C wieder anfangen, 10 Minuten lang zu blinken, und so weiter. Durch Drucken jeder beliebigen Taste außer der Beleuchtungstaste kehrt die Haube sofort zu ihrem normalen Funktionieren zurück (Beispiel: Wenn ich die Taste D drucke, wird die Funktion "clean air" deaktiviert, und der Motor Goes forth in die 2. Geschwindigkeit; wenn die Taste B gedrück wird, wird die Funktion deaktiviert).

(*) Die Funktion "TIMER AUTOMATISCHES ANHALTEN" verzogert das Anhalten der Haube, die 15 Minuten mit der zum Zeitpunkt der Einschaltung dieser Funktion gewährten Betriebsgeschwindigkeit weiterläufig.

SattigungderFett-undAktivkohlefilter:

-Nach 30 Betriebsstunden blinkt die Taste A alle 2 Sek. auf; die Fettfilter und Longlife-Aktivkohlefilter -falls vorhanden -müssen gereinigt werden.
-Nach 120 Betriebsstunden blinkt die Taste A alle 0,5 Sek. auf; der Standard-Aktivkohlefilter - falls vorhanden - muss ausgewechselt werden. Nachdemder gesäuberteFilterwiedereingesetztwurde,muss der elektronische Speicher neu aktiviert werden,indem man die Taste A fur circa 5 Sek. gedrückt halt bis diese aufhört zublinken.
- Sollte die Taste A Weiterhin blinken, den Vorgang bei eingeschaltetem Motor wiederholen.

FÜRSCÄDEN, DIE AUF DIE NICTBEACHTUNGDER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

GÉNERALITÉS

[e-mail], www.vzug.com

J986.910-2
