MANUALE UTENTE DWS9 V-ZUG

Grazie per aver scelto uno dei nostri prodotti. Il vostro apparecchio soddisfa elevate esigenze, e il suo uso è molto semplice. E’ tuttavia necessario che vi prendiate il tempo per leggere questo manuale d’uso che vi per- metterà di comprendere meglio l’apparecchio e di utilizzarlo in modo ottimale e senza problemi. Vi preghiamo di attenervi alle osservazioni sulla sicurezza. Modiche Testo, immagine e dati corrispondono al livello tecnico dell’apparecchio al momento della stampa di queste istruzioni per l’uso, con riserva di modiche intese come ulteriore sviluppo.

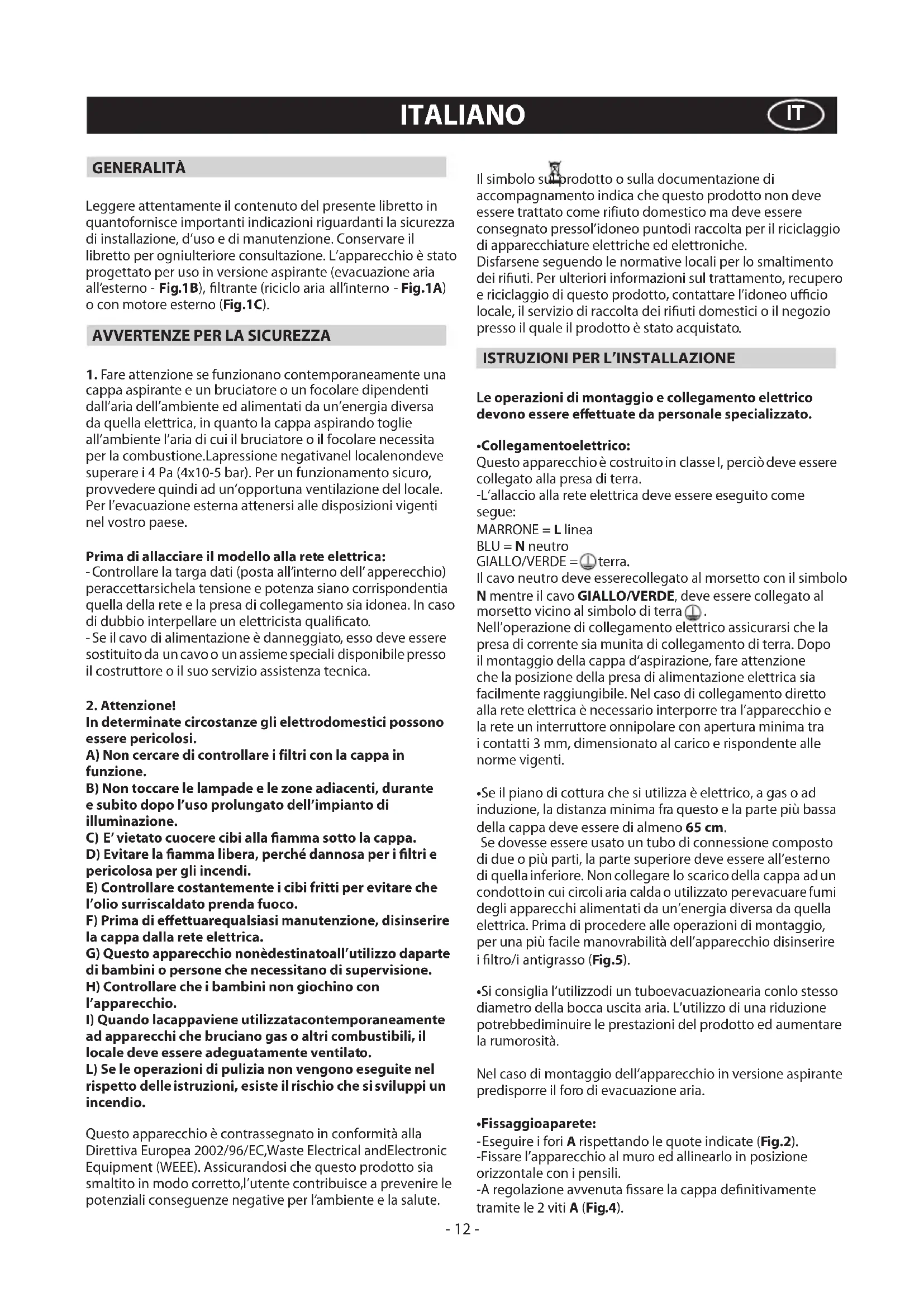

DES SUSDITES INSTRUCTIO. - 11 -GENERALITÀ Leggere attentamente il contenuto del presente libretto in quantofornisce importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogniulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno - Fig.1B), ltrante (riciclo aria all’interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una

cappa aspirante e un bruciatore o un focolare dipendenti dall’aria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione.Lapressione negativanel localenondeve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un’opportuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese. Prima di allacciare il modello alla rete elettrica: -Controllare la targa dati (posta all’interno dell’ apperecchio) peraccettarsichela tensione e potenza siano corrispondentia quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualicato. -Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o unassieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.

In determinate circostanze gli elettrodomestici possono essere pericolosi. A) Non cercare di controllare i filtri con la cappa in funzione. B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illuminazione. C) E’ vietato cuocere cibi alla amma sotto la cappa. D) Evitare la amma libera, perché dannosa per i ltri e pericolosa per gli incendi. E) Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco. F) Prima di eettuarequalsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio nonèdestinatoall’utilizzo daparte di bambini o persone che necessitano di supervisione. H) Controllare che i bambini non giochino con l’apparecchio.

I) Quando lacappaviene utilizzatacontemporaneamente

ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato. L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC,Waste Electrical andElectronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto,l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato pressol’idoneo puntodi raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei riuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ucio locale, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L’INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere eettuate da personale specializzato.

• Collegamento elettrico: Questo apparecchio è costruito in classe I, perciò deve essere collegato alla presa di terra. -L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro GIALLO/VERDE = terra. Il cavo neutro deve esserecollegato al morsetto con il simbolo N mentre il cavo GIALLO/VERDE, deve essere collegato al morsetto vicino al simbolo di terra

Nell’operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. Dopo il montaggio della cappa d’aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sia facilmente raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• Se il piano di cottura che si utilizza è elettrico, a gas o ad induzione, la distanza minima fra questo e la parte più bassa della cappa deve essere di almeno 65 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condottoin cui circoli aria calda o utilizzato perevacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinserire i ltro/i antigrasso (Fig.5).

• Si consiglia l’utilizzodi un tuboevacuazionearia conlo stesso diametro della bocca uscita aria. L’utilizzo di una riduzione potrebbediminuire le prestazioni del prodotto ed aumentare la rumorosità. Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria.

• Fissaggio a parete: -Eseguire i fori A rispettando le quote indicate (Fig.2). -Fissare l’apparecchio al muro ed allinearlo in posizione orizzontale con i pensili. -A regolazione avvenuta ssare la cappa denitivamente tramite le 2 viti A (Fig.4). ITALIANO

- 12 -Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cementoarmato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere ssata la cappa.

• Fissaggio dei camini decorativi: -Predisporre l’alimentazione elettrica entro l’ingombro del camino decorativo. Se il vostro apparecchio deve essere installato in versione aspirante o in versione motore esterno, predisporre il foro evacuazione aria. -Regolare la larghezza della staa di supporto del camino superiore (Fig.3). -Successivamente ssarla al sotto in modo che sia in asse con la vostra cappa tramite le viti A (Fig.3) e rispettando la distanza dal sotto indicata in Fig.2. -Collegare, mediante un tubo di raccordo, la angia C al foro evacuazione aria (Fig.4). -Inlare il camino decorativo superiore all’interno delcamino decorativo inferiore. -Fissare ilcamino decorativoinferiore alla cappa utilizzando le vitiB indotazione(Fig.4), slare ilcamino decorativosuperiore no alla staa e ssarlo tramite le viti B (Fig.3). -Per trasformare la cappa da versione aspirante a versione ltrante,richiedere alvostro rivenditorei ltrial carboneattivo e seguire le istruzioni di montaggio.

• Versione filtrante: Attenzione! -Per trasformare la cappa da versione ASPIRANTE a versione FILTRANTE i ltri al carbone devono essere ordinati presso il vostro rivenditore come accessorio. -Per sostituire i ltri al carbone attivo a cassetta X, bisogna tirare verso l’esterno la leva come indicato in Fig.6. -Esistono due tipologie di ltri al carbone attivo: rigenerabile (lavabile) (Fig.7) e non rigenerabile (Fig.6).

• Si raccomanda di metterein funzione l’apparecchioprima di procedere allacottura diun qualsiasialimento. Si raccomanda di lasciar funzionare l’apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un’evacuazione completa dell’aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al ltro antigrasso e al ltro al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all’uso dell’apparecchio. - Per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi, è necessario lavare i ltri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con cicli brevi. - Dopo alcuni lavaggi, si possono vericare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l’eventuale loro sostituzione.

• I filtri al carbone attivo servono per depurare l’aria che viene rimessa nell’ambiente ed ha la funzione di attenuare gli odori sgradevoli generati dalla cottura. - I ltri al carbone attivo non rigenerabili devono essere sostituiti ogni 4 mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o meno prolungato dell’apparecchio, dal tipo di cucina e dalla regolarità con cui viene eettuata la pulizia del ltro antigrasso. - I ltri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65°C (il ciclo di lavaggio deve essere completo senza stoviglie). Togliere l’acqua in eccesso senza rovinare il ltro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100°C massimo. Per mantenere eciente la funzione del ltro al carbone rigenerabile questa operazione deve essere ripetuta ogni 2 mesi. Questi devono essere sostituiti al massimo ogni 3 anni oppure quando il materassino risulta danneggiato.

• Prima di rimontare i filtri antigrasso e i filtri al carbone attivo rigenerabili è importante che questi siano asciugati bene.

• Pulire frequentemente la cappa, sia internamente che esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

• L’impianto di illuminazioneè progettato perl’uso durante la cottura e non per l’uso prolungato di illuminazione generale dell’ambiente. L’uso prolungato dell’illuminazionediminuisce notevolmente la durata media delle lampade.

• Attenzione: L’inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei ltri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

• Sostituzione delle lampade alogene (Fig.8): Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fessure. Sostituire con lampade dello stesso tipo. Attenzione: Non toccare la lampadina a mano nude.

• Comandi (Fig.9): La simbologia è di seguito riportata: A = tasto ILLUMINAZIONE B = tasto OFF C = tasto PRIMA VELOCITA’ D= tasto SECONDA VELOCITA’ E = tasto TERZA VELOCITA’ F = tastoTIMER ARRESTO AUTOMATICO 15 minuti (*)

• Se il vostro apprecchio è provvisto della funzione velocità INTENSIVA, tenere premuto per 2 secondi circa il tasto E e questa verrà attivata per 10 minuti dopo di che ritornerà alla velocità precedentemente impostata. QuandolafunzioneèattivailLEDlampeggia.Per interromperla prima dei 10 minuti premere di nuovo il tasto E.

• Clean air: Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione “clean air”. Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attivata la funzione, il motore parte alla 1° velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporaneamente il tasto F e il tasto C. Trascorso questo tempoil motore si spegne edil led deltastoF rimane acceso di luce ssa no a quando dopo altri 50 minuti riparte il motore allaprima velocità e i led Fe C ricominciano a lampeggiare per 10 minuti e così via. Premendo qualsiasi tasto ad esclusione delle luci la cappa torna al suo funzionamento normale immediatamente (es. sepremoil tasto Dsi disattiva lafunzione “clean air” e il motore va subito alla 2° velocità; premendo il tasto B la funzione si disattiva) (*) La funzione “TIMER ARRESTO AUTOMATICO” ritarda l’arresto della cappa, che continuerà a funzionare alla velocità d’esercizio in corso al momento dell’accensione di questa funzione, di 15 minuti. - 13 -• Saturazione dei filtri antigrasso e a carbone attivo: -Dopo 30 ore di funzionamento, il tasto A lampeggia ogni 2 sec.; in tal caso occorre pulire i ltri antigrasso e i ltri a carbone attivo, se presenti. -Dopo 120 ore di funzionamento, il tasto A lampeggia ogni 0,5 sec.; in tal caso occorre sostituire i ltri a carbone attivo standard, se presenti. Una volta pulito e rimontato il ltro, occorre riattivare la memoria elettronica, tenendo premuto il tasto A per circa 5 sec. no a che non smette di lampeggiare. - Se il tasto A non smette di lampeggiare, ripeterel’operazione con il motore acceso. SIDECLINAOGNIRESPONSABILITA’PEREVENTUALIDANNI
