MANUALE UTENTE DW FORANO V-ZUG

Grazie per aver scelto uno dei nostri prodotti. Il vostro apparecchio soddisfa elevate esigenze, e il suo uso è molto semplice. E’ tuttavia necessario che vi prendiate il tempo per leggere questo manuale d’uso che vi per- metterà di comprendere meglio l’apparecchio e di utilizzarlo in modo ottimale e senza problemi. Vi preghiamo di attenervi alle osservazioni sulla sicurezza. Modiche Testo, immagine e dati corrispondono al livello tecnico dell’apparecchio al momento della stampa di queste istruzioni per l’uso, con riserva di modiche intese come ulteriore sviluppo.

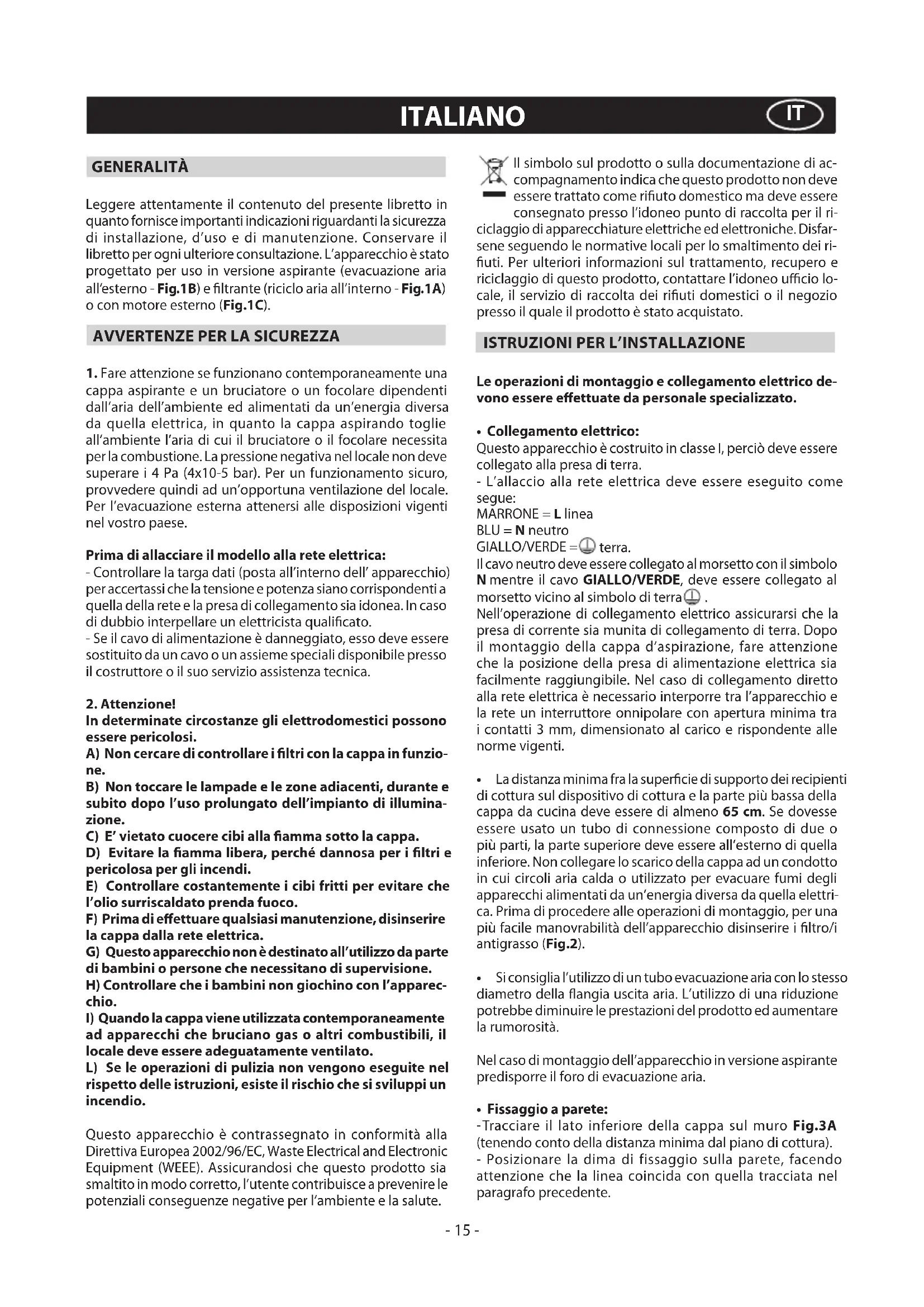

1. Fare attenzione se funzionano contemporaneamente una

cappa aspirante e un bruciatore o un focolare dipendenti dall’aria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un’opportuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese. Prima di allacciare il modello alla rete elettrica: - Controllare la targa dati (posta all’interno dell’ apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualicato. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.

In determinate circostanze gli elettrodomestici possono essere pericolosi. A) Non cercare di controllare i ltri con la cappa in funzio- ne. B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illumina- zione. C) E’ vietato cuocere cibi alla amma sotto la cappa. D) Evitare la amma libera, perché dannosa per i ltri e pericolosa per gli incendi. E) Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco. F) Prima di eettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio non è destinato all’utilizzo da parte di bambini o persone che necessitano di supervisione. H) Controllare che i bambini non giochino con l’apparec- chio.

I) Quando la cappa viene utilizzata contemporaneamente

ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato. L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di ac- compagnamento indica che questo prodotto non deve essere trattato come riuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il ri- ciclaggio di apparecchiature elettriche ed elettroniche. Disfar- sene seguendo le normative locali per lo smaltimento dei ri- uti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ucio lo- cale, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L’INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico de- vono essere eettuate da personale specializzato.

• Collegamentoelettrico: Questo apparecchio è costruito in classe I, perciò deve essere collegato alla presa di terra. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro GIALLO/VERDE = terra. Il cavo neutro deve essere collegato al morsetto con il simbolo N mentre il cavo GIALLO/VERDE, deve essere collegato al morsetto vicino al simbolo di terra

Nell’operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. Dopo il montaggio della cappa d’aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sia facilmente raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la supercie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettri- ca. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinserire i ltro/i antigrasso (Fig.2).

• Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso diametro della angia uscita aria. L’utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità. Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria.

• Fissaggioaparete: - Tracciare il lato inferiore della cappa sul muro Fig.3A (tenendo conto della distanza minima dal piano di cottura). - Posizionare la dima di fissaggio sulla parete, facendo attenzione che la linea coincida con quella tracciata nel paragrafo precedente. ITALIANO

- 15 -- Segnare ed eseguire i fori di ssaggio (Fig.3B). - Fissare i 7 tasselli ad espansione e le 6 viti C senza avvitarle completamente (Fig.3B). - Posizionare l’apparecchio al muro (Fig.4). - Fare attenzione che le 2 viti di livellamento J siano avvitate completamente (Fig.5). - Allineare l’apparecchio in posizione orizzontale agendo sulle due viti di livellamento J (Fig.5). - A regolazione avvenuta ssare la cappa denitivamente tramite le viti C e D (Fig.4). - Per una più facile accessibilità al gruppo motore in caso di assistenza, dopo aver livellato e ssato denitivamente l’apparecchio, consigliamo di rimuovere le stae (Fig.5). - Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). - Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere ssata la cappa.

• Fissaggiodeicaminidecorativi: - Predisporre l’alimentazione elettrica entro l’ingombro del camino decorativo. Se il vostro apparecchio deve essere installato in versione aspirante o in versione motore esterno, predisporre il foro evacuazione aria. - Regolare la larghezza della staa di supporto del camino decorativo superiore (Fig.7). - Successivamente ssarla al muro in modo che sia in asse con la vostra cappa tramite le viti A (Fig.7) e rispettando la distanza dal sotto indicata in Fig.6. - Collegare, mediante un tubo di raccordo la angia F al foro evacuazione aria (Fig.8). - Inlare il camino decorativo superiore all’interno del camino decorativo inferiore. - Appoggiare il camino decorativo inferiore sopra la scocca, slare il camino decorativo superiore no alla staa e ssarlo tramite le viti B (Fig.9). - Per trasformare la cappa da versione aspirante a versione ltrante, richiedere al vostro rivenditore i ltri al carbone attivo e seguire le istruzioni di montaggio. - Attenzione: È possibile installare la cappa con l’uscita aria posteriore, rimuovendo la staa X con il motore e ruotandola, come illustrato in Fig.10. Rimuovere anche la staa ssaggio a muro Y e posizionarla come indicato in Fig.10 utilizzando le stesse viti. Mediante un tubo essibile, connettere la angia F al foro di evacuazione aria già predisposto. Per una nitura più pulita, è possibile montare il cupolino M (Fig.11).

• Versioneaspirante: - Rimuovere la griglia E e il passacavo H dal cupolino M (Fig.12A - Fig.12B). - Far passare il cavo di alimentazione sull’asola del cupolino M indicata in Fig.12B. - Prendere il passacavo H e posizionarlo trà il cavo di alimentezione e l’asola. - Inserire i filtri al carbone attivo all’interno della cappa (Fig.13). - Fissare il cupolino M facendo attenzione che si agganci perfettamente ai perni di ssaggio (Fig.11).

• Si raccomanda di mettere in funzione l’apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l’apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un’evacuazione completa dell’aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al ltro antigrasso e al ltro al carbone attivo.

• Illtroantigrasso ha il compito di trattenere le particelle grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all’uso dell’apparecchio. - Per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi, è necessario lavare i ltri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con cicli brevi. - Dopo alcuni lavaggi, si possono vericare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l’eventuale loro sostituzione.

• I ltrial carbone attivo servono per depurare l’aria che viene rimessa nell’ambiente ed ha la funzione di attenuare gli odori sgradevoli generati dalla cottura. - I ltri al carbone attivo non rigenerabili devono essere so- stituiti ogni 4 mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o meno prolungato dell’apparec- chio, dal tipo di cucina e dalla regolarità con cui viene eet- tuata la pulizia del ltro antigrasso. - I ltri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65°C (il ciclo di lavaggio deve essere completo senza stoviglie). Togliere l’acqua in eccesso senza rovinare il ltro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100°C massimo. Per mantenere eciente la funzione del ltro al carbone rigenerabile questa operazione deve essere ripetuta ogni 2 mesi. Questi devono essere sostituiti al massimo ogni 3 anni oppure quando il materassino risulta danneggiato.

• Primadirimontareiltriantigrassoeiltrialcarbone attivo rigenerabili è importante che questi siano asciu- gati bene.

Pulire frequentemente la cappa, sia internamente che esternamente, usando un panno inumidito con alcool dena- turato o detersivi liquidi neutri non abrasivi.

L’ impianto di illuminazione è progettato per l’uso durante la cottura e non per l’uso prolungato di illuminazione generale dell’ambiente. L’uso prolungato dell’illuminazione diminuisce notevolmente la durata media delle lampade.

Attenzione: L’inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei ltri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

• Sostituzionedellelampadealogene(Fig.14): Per sostituire le lampade dicroiche, sconnettere la lampada allentandola con cautela dal portalampade con l’aiuto di un piccolo cacciavite piatto o uno strumento equivalente. ATTENZIONE! Nel fare questa operazione, fare attenzione a non graare la cappa. Sostituire con lampade dello stesso tipo.

• Comandi(Fig.15): Tastopower(A)= Apre e chiude lo sportello. All’apertura si accendono contemporaneamente le lampade e il motore alla 1° velocità. Se durante l’apertura o chiusura lo sportello incontra una resistenza questo per motivi di sicurezza si blocca. Per sbloccarlo premere di nuovo il tasto “A”. Lo sportello eettuerà una o due aperture per ritornare al settaggio iniziale. TastoVelocità(B)= Accende/Spegne e aumenta la velocità - 16 -del motore. Ad ogni pressione breve del tasto il motore aumenta di velocità dalla 1° alla 2° alla 3° per poi spegnersi. Ad ogni velocità si accende solo ed esclusivamente il led indicante la velocità impostata. L’apparecchio è dotato della velocità intensiva. Per attivarla premere il tasto “B” per 2 secondi circa in qualsiasi livello di velocità del motore si trovi la cappa. La funzione attiva viene indicata dal led della 3° velocità che risulterà lampeggiante. La durata della velocità intensiva è di 15 minuti dopodiché la cappa torna all’ultima impostazione settata. Per disattivare la funzione prima del tempo denito premere il tasto “B”. TastoIlluminazione(C)= Accende/Spegne le luci. E’ possibile regolare l’intensità delle luci su 3 livelli: alto, medio e basso premendo più volte il tasto “C”. Tastotimer(D)= Imposta il tempo di funzionamento dell’apparecchio per 15 minuti. Quando l’apparecchio si trova alla 1°, 2° o 3° velocità, premendo il tasto “D”, si attiva la funzione Timer. Quando questa è attiva il led “E” si accende. Al termine dei 15 minuti il motore e le luci della cappa si spengono. Se lo sportello è aperto questo si chiude. La funzione Timer non è attivabile con la velocità intensiva. Per disattivare la funzione Timer prima del termine premere il tasto “A”. SpiaFiltri(H)= Dopo 30 ore di funzionamento l’indicatore a LED della spia dei ltri si accende senza lampeggiare, e in tal caso occorre pulire i ltri antigrasso e i ltri al carbone attivo a lunga durata, se presenti. Il reset della funzione avviene (a cappa spenta) premendo il tasto “B” per 5 secondi. Fatta questa operazione il led della segnalazione ltri si spegne e l’impostazione riparte da zero. Dopo 120 ore di funzionamento, il LED “H” inizia a lampeggiare in modo permanente. Questo signica che occorre sostituire i ltri a carbone attivo standard, se presenti. Il reset della funzione avviene (a cappa spenta) premendo per 5 secondi il tasto “B”. Fatta questa operazione il led “H” si spegne e l’impostazione riparte da zero. Spiacleanair(G)= La funzione permette di avere un ricircolo costante dell’aria nell’ambiente. Questa si attiva, a cappa spenta, premendo per 5 secondi il tasto Timer “D”. Il motore si accende alla 1° velocità per 10 minuti ogni ora. La funzione è attiva quando la spia “G” è accesa. Durante il funzionamento del motore la spia “G” lampeggia. La funzione si disattiva premendo qualsiasi tasto escluso le luci. SpiaPulizia(F)=Durante la pulizia del vetro, per evitare di azionare involontariamente i comandi, è possibile disattivarli per 30 secondi. Per disattivarle premere per circa 3 secondi il tasto “A”. Quando la funzione è attiva il led “F” inizierà a lampeggiare. La funzione è attivabile solo a cappa spenta. SI DECLINA OGNI RESPONSABILITA’ PER EVENTUALI DANNI
