MODE D'EMPLOI DW FORANO V-ZUG

Merci d’avoir porté votre choix sur l’un de nos produits. Votre nouvel appareil répond aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous le temps nécessaire pour lire attentivement ce mode d’utilisation. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permettra de l’utiliser de manière optimale et sans dérangement. Veuillez tenir compte des conseils de sécurité. Modications Le texte, les illustrations et les données correspondent au niveau technique de l’appareil au moment de la mise sous presse de ce mode d’emploi. Sous réserve de modications dans le cadre du progrès technique.

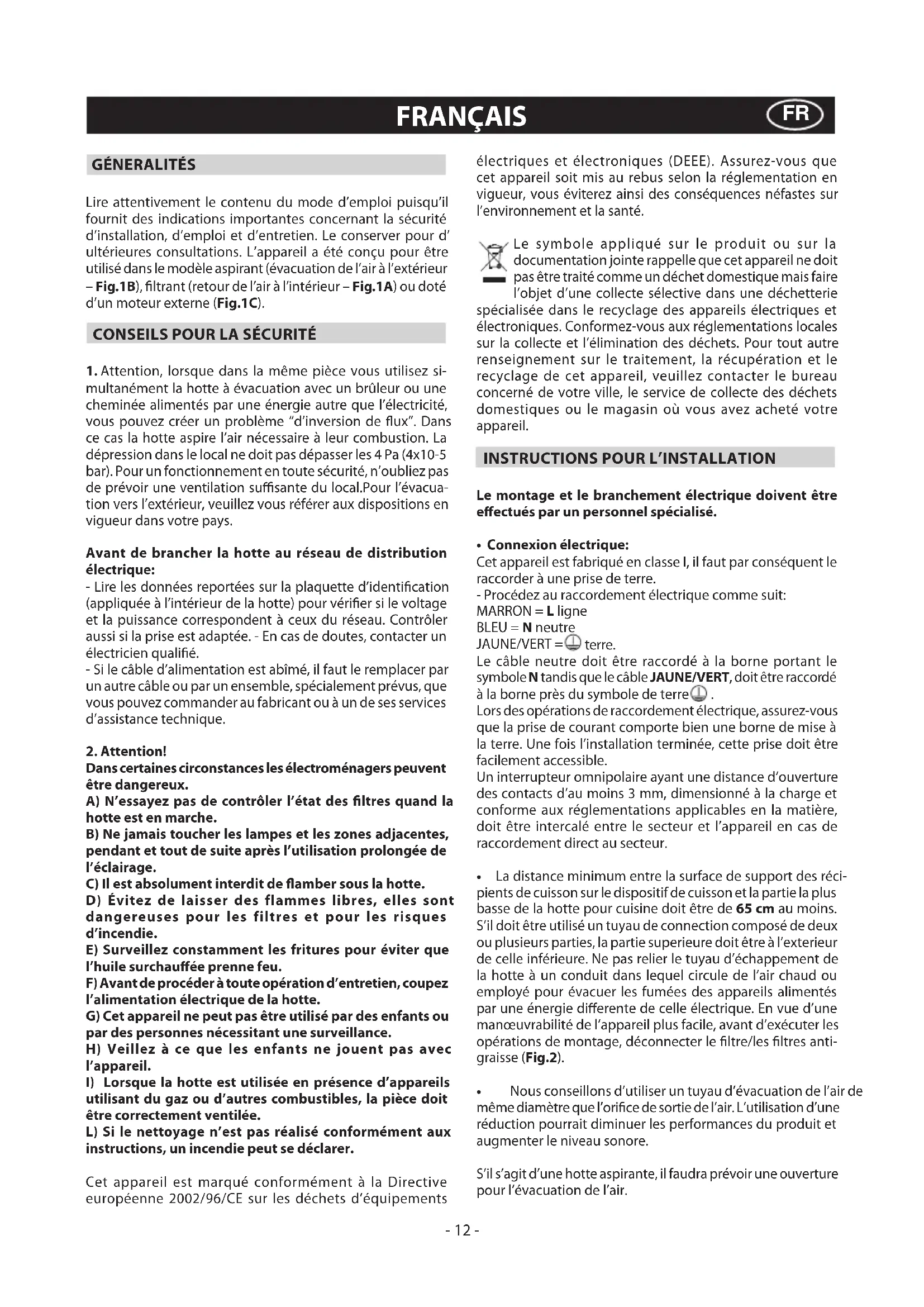

Lire attentivement le contenu du mode d’emploi puisqu’il fournit des indications importantes concernant la sécurité d’installation, d’emploi et d’entretien. Le conserver pour d’ ultérieures consultations. L’appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur – Fig.1B), ltrant (retour de l’air à l’intérieur – Fig.1A) ou doté d’un moteur externe (Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez si-

multanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l’électricité, vous pouvez créer un problème “d’inversion de ux”. Dans ce cas la hotte aspire l’air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n’oubliez pas de prévoir une ventilation susante du local.Pour l’évacua- tion vers l’extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays. Avant de brancher la hotte au réseau de distribution électrique: - Lire les données reportées sur la plaquette d’identication (appliquée à l’intérieur de la hotte) pour vérier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien qualié. - Si le câble d’alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d’assistance technique.

Dans certaines circonstances les électroménagers peuvent être dangereux. A) N’essayez pas de contrôler l’état des ltres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l’utilisation prolongée de l’éclairage. C) Il est absolument interdit de amber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d’incendie. E) Surveillez constamment les fritures pour éviter que l’huile surchauée prenne feu. F) Avant de procéder à toute opération d’entretien, coupez l’alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l’appareil.

I) Lorsque la hotte est utilisée en présence d’appareils

utilisant du gaz ou d’autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n’est pas réalisé conformément aux instructions, un incendie peut se déclarer. Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l’environnement et la santé. Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l’objet d’une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l’élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

INSTRUCTIONS POUR L’INSTALLATION

Le montage et le branchement électrique doivent être eectués par un personnel spécialisé.

• Connexionélectrique: Cet appareil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre. - Procédez au raccordement électrique comme suit: MARRON = L ligne BLEU = N neutre JAUNE/VERT = terre. Le câble neutre doit être raccordé à la borne portant le symbole N tandis que le câble JAUNE/VERT, doit être raccordé à la borne près du symbole de terre

Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l’installation terminée, cette prise doit être facilement accessible. Un interrupteur omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l’appareil en cas de raccordement direct au secteur.

• La distance minimum entre la surface de support des réci- pients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins. S’il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l’exterieur de celle inférieure. Ne pas relier le tuyau d’échappement de la hotte à un conduit dans lequel circule de l’air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie dierente de celle électrique. En vue d’une manœuvrabilité de l’appareil plus facile, avant d’exécuter les opérations de montage, déconnecter le ltre/les ltres anti- graisse (Fig.2).

• Nous conseillons d’utiliser un tuyau d’évacuation de l’air de même diamètre que l’orice de sortie de l’air. L’utilisation d’une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore. S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture pour l’évacuation de l’air. FRANÇAIS

- 12 -•Fixationmurale: - Tracez le côté inférieur de la hotte sur le mur Fig.3A (en tenant compte de la distance minimum du plan de cuisson). - Positionnez le gabarit de xation sur le mur en veillant à ce que la ligne coïncide avec la ligne tracée au paragraphe précédent. - Marquez et eectuez les trous de xation (Fig.3B). - Fixez les 7 chevilles expansibles et les 6 vis C sans les visser à fond (Fig.3B). - Placez l’appareil au mur (Fig.4). - Veillez à ce que les 2 vis de nivellement J soient complètement vissées (Fig.5). - Alignez l’appareil en position horizontale en intervenant sur les deux vis de nivellement J (Fig.5). - Lorsque le réglage est terminé, xer dénitivement la hotte à l’aide des vis C et D (Fig.4). - Pour pouvoir accéder plus facilement au groupe moteur en cas d’assistance, après avoir nivelé et xé dénitivement l’appareil, nous conseillons d’enlever les étriers (Fig.5). - Pour les opérations de montage, utilisez des vis et des chevilles adaptées à la nature du mur (béton armé par ex. ou placoplâtre, etc.). - Si les vis et chevilles sont fournies avec l’appareil, assurez- vous qu’elles soient bien adaptées à la nature du mur qui supportera la hotte.

• Fixationdesraccordstélescopiquesdedécoration: - Prévoir l’alimentation électrique à l’intérieur de l’encombre- ment du raccord de décoration. Si votre appareil doit être installé dans le modèle aspirant ou doté d’un moteur externe, prévoir le trou de l’évacuation de l’air. - Régler d’abord la largeur de la bride de support du raccord supérieur (Fig.7). - Esuite la xer au plafond, de manière à ce qu’elle soit sur l’axe de votre hotte au moyen des vis A (Fig.7), tout en respectant la distance depuis le plafond indiquée à la Fig.6. - Raccorder la bride F au trou d’évacuation de l’air au moyen d’un tube de raccordement (Fig.8). - Mettre en position sur la cape le raccord télescopique inférieur, extraire le raccord télescopique supérieur jusqu’à l’étrier et le xer avec les vis B (Fig.9). - Si on veut transformer la hotte du modèle aspirant au modèle ltrant, demander à votre revendeur les ltres au charbon actif et suivre les instructions de montage. - Attention: Il est possible d’installer la hotte avec sortie d’air arrière, il sut de retirer la bride X avec le moteur et de la tourner, comme illustré Fig.10. Retirez aussi la bride de xation murale Y et positionnez- la comme illustré Fig.10 en réutilisant les mêmes vis. Avec un tuyau d’échappement d’air, connecter la bride F au trou d’évacuation d’air déjà prédisposé. Pour une fermeture plus nette, il est possible de monter la couverture M (Fig.11).

• Version aspirante: - Enlever la grille E et le passe câble H de la couverture M (Fig.12A – Fig.12B). - Faites passer le câble d’alimentation par la fente du chapeau M voir Fig.12B. - Prenez le passe-l H et placez-le entre le câble d’alimentation et la fente - Introduisez le ltre à charbon à l’intérieur de la hotte (Fig.13). - Fixez le chapeau M en veillant à ce qu’il s’accroche parfaitement aux goujons de xation (Fig.11).

• Il est conseillé de mettre en service la hotte quelques minu- tes avant de commencer à cuisiner. De même il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l’air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d’entretien et, plus particulièrement, à l’entretien du ltre anti-graisse et du ltre à charbon actif.

• Leltreanti-graisse à pour rôle de retenir les particules grasses en suspension dans l’air; par conséquent, il peut se boucher en un temps qui varie en fonction de l’utilisation de l’appareil. - Pour prévenir le danger d’incendie, chaque 2 mois au maxi- mum, il est nécessaire de laver les ltres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisselle à température basse et cycle court. - Après plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.

• Lesltresaucarboneactifservent à purier l’air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson. - Les ltres à carbone actif non régénérables doivent être remplacés chaque 4 mois au maximum. La saturation du car- bone actif dépend de l’utilisation plus où moins prolongée de l’appareil, du type de cuisine et de la régularité avec laquelle vous eectuez le nettoyage du ltre anti-graisse. - Les ltres de carbone actif régénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaisselle à température maximale de 65°C (le cycle de lavage doit être complet et sans plats) Enlever l’eau en excès sans abîmer le ltre, retirer les parties en plastique, faire sécher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100°C. Cette opération doit être répétée chaque 2 mois pour maintenir ecace la fonction du ltre à carbone régénérable. Ces derniers doivent être remplacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.

• Avantdemonterlesltresanti-graissesetlesltresà carbone actif régénérables, il est important que ceux-ci soient bien secs.

• Nettoyer fréquemment la hotte, soit à l’intérieur que à l’extérieur en utilisant un chion humidié avec de l’alcool dénaturé ou des détergents liquides neutres non abrasifs.

• L’installation d’illumination est conçue pour l’utilisation pendant la cuisson et non pour l’utilisation prolongée pour illuminer la pièce. L’utilisation prolongée de l’illumination réduit considérablement la durée moyenne de la lampe.

• Attention:La non-observation de ces remarques de netto- yage de la hotte et du remplacement et nettoyage des ltres comporte des risques d’incendie. Il est donc recommandé de suivre les instructions suggérées.

• Remplacementdeslampeshalogènes(Fig.14): Pour remplacer les ampoules dichroïques, débranchez la lampe en la détachant précautionneusement du support à l’aide d’un petit tournevis plat ou d’un outil équivalent. ATTENTION! Pendant cette opération, veiller à ne pas grier la hotte. Remplacez-les par des ampoules de même type.

• Commandes(Fig.15): Boutonpower(A)=Ouvre et ferme le cache. À l’ouverture les lampes s’allument et le moteur à la 1 ère vitesse se met en marche. Si le cache pendant l’ouverture et la fermeture est soumis à une résistance, pour des raisons de sécurité il se bloque. - 13 -Pour le débloquer, appuyez à nouveau sur le bouton “A”. Le cache eectuera une ou deux ouvertures pour retourner à la conguration initiale. ToucheVitesse(B)=Il met en marche/arrête et augmente la vitesse du moteur. À chaque fois que l’on appuie brièvement sur le bouton, le moteur augmente de vitesse de la 1 ère à la 2 ème à la 3 ème puis il s’arrête. À chaque vitesse s’allume exclusivement la led indiquant la vitesse programmée. L’appareil est pourvu de la vitesse intensive. Pour l’activer, appuyez sur le bouton “B” pendant 2 secondes environ à n’importe quelle vitesse du moteur la hotte se trouve. La fonction active est indiquée par la led de la 3 ème vitesse qui clignotera. La durée de la vitesse intensive est de 15 minutes après lesquelles la hotte retourne à la dernière conguration. Pour désactiver ka fonction avant le laps de temps déni, appuyez sur le bouton “B”. Toucheéclairage(C)=Allume et éteint les lumières. Il est possible de régler l’intensité des lumières sur 3 niveaux haut, moyen et faible en appuyant plusieurs fois sur le bouton “C”. Boutontimer(D)=Il programme le temps de fonctionnement de l’appareil pendant 15 minutes. Lorsque l’appareil se trouve à la 1 ère , 2 ème ou 3 ème vitesse, en appuyant sur le bouton “D”, la fonction Timer s’active et la led “E” s’allume. Lorsque les 15 minutes se sont écoulées, le moteur et les lumières de la hotte s’éteignent. Si le cache est ouvert, il se referme. La fonction Timer ne peut être activée avec la vitesse intensive. Pour désactiver la fonction Timer avant la n, appuyez sur le bouton “A”. VoyantFiltres(H) =Après 30 heures de fonctionnement, l’indicateur à LED du voyant des ltres s’allume sans clignoter, et dans ce cas il faut nettoyer les ltres anti-gras et les ltres à charbon actif à longue durée, si présents. La réinitialisation de la fonction se vérie (avec la hotte à l’arrêt) en appuyant sur le bouton “B” pendant 5 secondes. Lorsque cette opération est terminée, la led des ltres s’éteint et la conguration repart de zéro. Après 120 heures de fonctionnement, le LED “H” commence à clignoter en continu. Ceci signie qu’il faut remplacer les ltres à charbon actif standard, si présents. La réinitialisation de la fonction se vérie (avec la hotte à l’arrêt) en appuyant sur le bouton “B” pendant 5 secondes. Lorsque cette opération est terminée, la led “H” s’éteint et la conguration repart de zéro. Témoincleanair(G)=La fonction permet d’avoir une recirculation constante de l’air dans la pièce. Elle s’active, avec la hotte à l’arrêt, en appuyant pendant 5 secondes sur le bouton Timer “D”. Le moteur se met en marche à la 1 ère vitesse pendant 10 minutes toutes les heures. La fonction est active lorsque le témoin “G” est allumé. Pendant le fonctionnement du moteur, le témoin “G” clignote. La fonction se désactive en appuyant sur n’importe quel bouton à l’exclusion des lumières. VoyantNettoyage(F)=Pendant le nettoyage du verre, pour éviter d’actionner involontairement les commandes, il est possible de le désactiver pendant 30 secondes. Pour les désactiver, appuyez pendant 3 secondes sur le bouton “A”. Lorsque la fonction est active, la led “F” commencera à clignoter. Il est uniquement possible d’activer la fonction avec la hotte à l’arrêt. NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION DES SUSDITES INSTRUCTIO. - 14 -GENERALITÀ Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno - Fig.1B) e ltrante (riciclo aria all’interno - Fig.1A) o con motore esterno (Fig.1C).

• Leltreanti-graisse à pour rôle de retenir les particules grasses en suspension dans l’air; par conséquent, il peut se boucher en un temps qui varie en fonction de l’utilisation de l’appareil. - Pour prévenir le danger d’incendie, chaque 2 mois au maxi- mum, il est nécessaire de laver les ltres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisselle à température basse et cycle court. - Après plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.

• Lesltresaucarboneactifservent à purier l’air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson. - Les ltres à carbone actif non régénérables doivent être remplacés chaque 4 mois au maximum. La saturation du car- bone actif dépend de l’utilisation plus où moins prolongée de l’appareil, du type de cuisine et de la régularité avec laquelle vous eectuez le nettoyage du ltre anti-graisse. - Les ltres de carbone actif régénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaisselle à température maximale de 65°C (le cycle de lavage doit être complet et sans plats) Enlever l’eau en excès sans abîmer le ltre, retirer les parties en plastique, faire sécher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100°C. Cette opération doit être répétée chaque 2 mois pour maintenir ecace la fonction du ltre à carbone régénérable. Ces derniers doivent être remplacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.

• Avantdemonterlesltresanti-graissesetlesltresà carbone actif régénérables, il est important que ceux-ci soient bien secs.

• Nettoyer fréquemment la hotte, soit à l’intérieur que à l’extérieur en utilisant un chion humidié avec de l’alcool dénaturé ou des détergents liquides neutres non abrasifs.

• L’installation d’illumination est conçue pour l’utilisation pendant la cuisson et non pour l’utilisation prolongée pour illuminer la pièce. L’utilisation prolongée de l’illumination réduit considérablement la durée moyenne de la lampe.

• Attention:La non-observation de ces remarques de netto- yage de la hotte et du remplacement et nettoyage des ltres comporte des risques d’incendie. Il est donc recommandé de suivre les instructions suggérées.
