MANUAL DE UTILIZADOR ALS 763 CLATRONIC
Instruções gerais de segurança ....27
Utilização pretendida ....28
Instalação 28
Ligação ....29
Características técnicas ....30
Dimensões....30
Garantia ....31
Após a garantia ....31
Instruções gerais de segurança
Antes de pôr este aparelho a funcionar leia muito atentamente as instruções de emprego e guarde-as muito bem, juntamente com o talão de garantia, o talão de compra e, tanto quanto possível, a embalagem com os elementos interiores.
- Por razões de segurança, não são permitidas alterações e/ou modifi cações arbitrárias do produto.
- Quando instalar os altifalantes do automóvel, siga também as instruções de segurança do aparelho ao qual estão ligados.
- Não guarde quaisquer suportes de armazenamento magnéticos, como disquetes, cassetes de vídeo, etc., perto dos altifalantes do automóvel, uma vez que o campo magnético dos altifalantes pode destruir as informações gravadas nesses suportes.
i Indicação:
- Se descurar estas instruções de funcionamento, a garantia torna-se nula devido aos danos causados! Não nos responsabilizamos por quaisquer danos resultantes!
- Não nos responsabilizamos por quaisquer danos pessoais ou de material resultantes da utilização ou negligência inadequada das instruções de segurança! Todas as reclamações de garantia tornam-se nulas nessas situações.
Utilização pretendida
- Os altifalantes do automóvel convertem os sinais de saída eléctrica dos rádios ou amplifi cadores em ondas sonoras audíveis e estão apenas aprovados para ligação às saídas dos altifalantes desses aparelhos.
- A utilização é apenas permitida em automóveis ou espaços fechados, mas não em exteriores.
- Deve evitar-se o contacto com humidade, por exemplo, em casas de banho ou divisões semelhantes. Qualquer outra utilização diferente da descrita acima pode danifi car os altifalantes do automóvel, por exemplo, curto-circuito, incêndio, etc.
- É proibido adaptar ou alterar todo o produto!
- Deve cumprir as instruções de segurança!
Instalação
- As modifi cações no veículo, necessárias para instalar os altifalantes ou outros componentes, devem ser sempre realizadas de modo a não comprometer a segurança na estrada ou a estabilidade estrutural do automóvel. Serrar a chapa do automóvel é motivo sufi ciente para a licença de muitos automóveis se tornar nula.
- Se tiver alguma dúvida em relação à posição de instalação, contacte o seu concessionário.
- Antes de fazer furos, certifi que-se de que os cabos eléctricos, tubagens dos travões, depósito de combustível, etc. não estão danifi cados.
- Quando instalar os altifalantes do automóvel ou o sistema de alta-fi delidade, tenha em conta o perigo do aparelho se partir e magoar as pessoas. Por conseguinte, aperte sempre bem cada peça e num local que não coloque em perigo a segurança dos passageiros.
- Certifi que-se de que o espaço necessário atrás da superfície de montagem é sufi ciente para a profundidade de instalação. Além disso, quando colocar os auscultadores na porta tenha em conta o espaço necessário para uma janela rebaixada.
- A superfície de montagem deve ter estabilidade sufi ciente para garantir uma fi xação segura. Se necessário, reforçá-la com uma tábua de madeira.
- Depois de determinar a posição de montagem dos altifalantes, faça os furos para a instalação dos altifalantes.

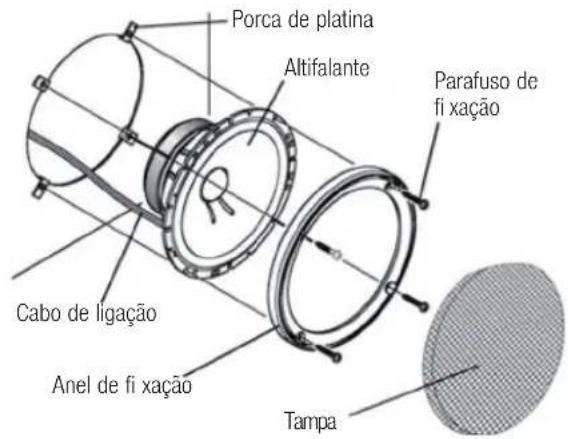

- Instale os altifalantes de acordo com a seguinte imagem:
Indicação:
Pode prender a tampa com a fi ta adesiva fornecida.
Ligação
ATENÇÃO!
- Quando ligar o altifalante do automóvel, certifi que-se de que os cabos de ligação não estão apertados ou danifi cados por extremidades cortantes.
- Os altifalantes só podem ser ligados a saídas de altifalante adequadas de rádios/amplifi cadores de automóveis.
- Certifi que-se de que os valores de impedância e carga indicados nos dados técnicos estão em conformidade com os dados do amplifi cador ligado. Caso contrário, pode danifi car os altifalantes ou o amplifi cador do automóvel.
- Durante a instalação, deve desligar o aparelho ao qual estão ligados os altifalantes do automóvel.

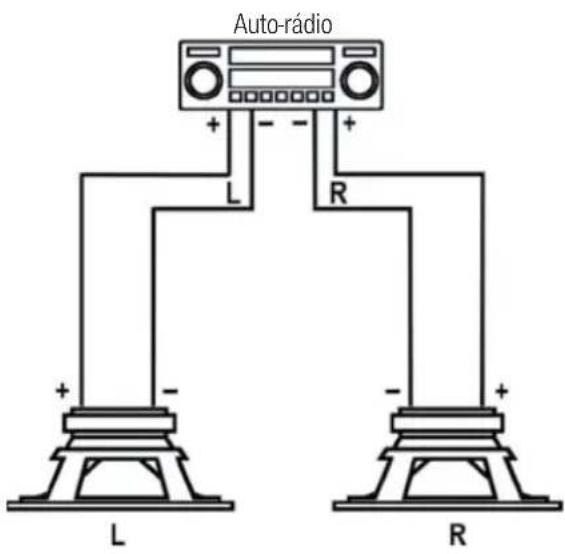

Ligue os cabos dos altifalantes do rádio ou amplifi cador do automóvel a lança dos altifalantes:
Terminal da lâmina grande = ligação positiva do altifalante
Terminal da lâmina pequena = ligação positiva do altifalante
| Modelo ALS 761 ALS 762 ALS 763 | | |
| Impedância 4 Ohm 4 Ohm 4 Ohm | | |
| Carga máx. (música) 60 W 80 W 120 W | | |
| Intervalo de frequência (Hz) | 50-20 000 40-20 000 | 35-20 000 | |
| Pressão acústica (dB) 86 88 90 | | |
| Parte da frente - ∅ (mm) 102 129 166 | | |
| Instalação - ∅ (mm) 93 114 | 128 | | |
Sujeito a modificações técnicas!
Dimensões
PORTUGUÊS
| Modelo ALS 761 ALS 762 ALS 763 | | |
| A (Diâmetro exterior) | 102 mm | 129 mm | 166 mm |
| B (Profundidade de instalação) | 50 mm | 49 mm | 56 mm |
| C (Diâmetro de instalação) | 93 mm | 114 mm | 128 mm |
Garantia
O aparelho vendido pela nossa empresa tem uma garantia de 24 meses a partir da data de compra (talão).
Durante o período de garantia, procederemos à remoção grátis - por reparação, ou, segundo a nossa decisão, por substituição - das defi ciências do aparelho ou dos acessórios que provenham de erros de material ou fabricação. A prestação de serviços relacionados com a garantia não prolongarão a mesma, nem iniciarão um novo prazo de garantia!
O talão de compra consistirá prova desta garantia. Sem o mesmo, não será possível proceder-se a qualquer troca ou reparação grátis.
Em caso de garantia, entregue o aparelho completo, juntamente com o talão de compra, na loja onde o mesmo foi comprado.
Não estão incluídos na garantia quaisquer defeitos de acessórios ou de peças que se desgastem, nem a limpeza, a manutenção ou a substituição de peças que se desgastem, devendo tais despesas ser reembolsadas!
A garantia terminará sempre que tenha havido intervenção alheia nos aparelhos.
Após a garantía
Após a expiração do prazo de garantia, poderão ser efectuados arranjos por pessoal especializado, ou pelos nossos serviços de reparações, contra reembolso.
