INSTRUKCJA OBSŁUGI ALS 763 CLATRONIC
Manual/Guarantee • Instrukcja obsługi/
Ogólne wskazówki bezpieczeństwa .....42
Przeznaczenie ....43
Instalacja 43
Podłączenie 44
Dane techniczne 45
Wymiary....45
Gwarancja....46
Po upływie okresu gwarancyjnego .....46
Ogólne wskazówki bezpieczeństwa
Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem, w miarę możliwości również z kartonem z opakowaniem wewnętrznym.
- W celu zachowania bezpieczeństwa, samowolne zmiany i/lub wymiany produktu są niedopuszczalne.
- Podczas podłączania głośników samochodowych należy również przestrzegać instrukcji bezpieczeństwa dotyczących urządzenia, do którego będą one podłączane.
- W pobliżu głośników samochodowych nie należy przechowywać żadnych nośników magnetycznych takich jak dyskietki, kasety wideo itp., pole magnetyczne głośników może uszkodzić informacje zapisane na tych nośnikach.
Wskazówka:
- Gwarancja nie obejmuje uszkodzeń spowodowanych nie przestrzeganiem instrukcji obsługi! Nie ponosimy odpowiedzialności za uszkodzenia wynikłe z braku przestrzegania instrukcji obsługi!
- Nie ponosimy odpowiedzialności za uszkodzenia materialne lub osób spowodowane przez niewłaściwe obchodzenie się lub lekceważenie instrukcji bezpieczeństwa! W takich przypadkach wszelkie reklamacje nie podlegają gwarancji.
Przeznaczenie
- Głośniki samochodowe przetwarzają wyjściowe sygnały elektryczne z samochodowych odbiorników radiowych lub ze wzmacniaczy samochodowych w słyszalne fale dźwiękowe i wystarczy tylko podłączyć je do wyjść głośnikowych tych urządzeń.
- Dopuszczalne jest stosowanie ich tylko w samochodach lub w zamkniętych przestrzeniach, zatem nie na zewnątrz.
- Należy unikać kontaktu z wilgocią, np. w łazienkach lub podobnych pomieszczeniach. Jakiekolwiek inne zastosowanie głośników samochodowych niż określone powyżej może uszkodzić głośniki i jest niebezpieczne, np. może spowodować zwarcie, pożar itp.
- Zabronione jest przystosowywanie lub zamiana kompletnego produktu!
- Muszą być bezwzględnie przestrzegane instrukcje bezpieczeństwa!
Instalacja
- Modyfi kacje pojazdu, konieczne w celu instalacji głośników samochodowych lub innych elementów, muszą być zawsze wykonywane w taki sposób, aby nie pogorszyć bezpieczeństwa jazdy i stabilności konstrukcji samochodu. Licencja na eksploatację nie obejmuje kilku samochodów z już wyciętą częścią metalowej blachy.
- Jeśli występują wątpliwości dotyczące ustalenia ułożenia instalacji, prosimy zwrócić się do autoryzowanego sprzedawcy.
- Przed wywierceniem otworów do mocowania należy upewnić się, czy nie uszkodzimy przewodów elektrycznych, linek hamulcowych, zbiornika paliwa itp.
- Podczas instalacji głośników samochodowych lub systemu hi-fi, uwzględnić niebezpieczeństwo postające w razie wypadku przez zniszczenie urządzeń. Dlatego, zawsze należy zamocować bezpiecznie każdą część i umieścić tak, aby nie narażała na niebezpieczeństwo pasażerów.
- Upewnić się, czy wymagana przestrzeń za powierzchnią mocowania jest wystarczająca dla głębokości instalacji. Należy również uwzględnić przestrzeń wymaganą do opuszczania szyby, gdy instalujemy głośniki w drzwiach.
- Powierzchnia mocowania musi być dość stabilna w celu zagwarantowania bezpiecznego mocowania. Jeśli jest to konieczne, może być wzmocniona za pomocą drewnianej płyty.
- Po określeniu położenia mocowania, wyciąć otwory instalacyjne dla głośników.

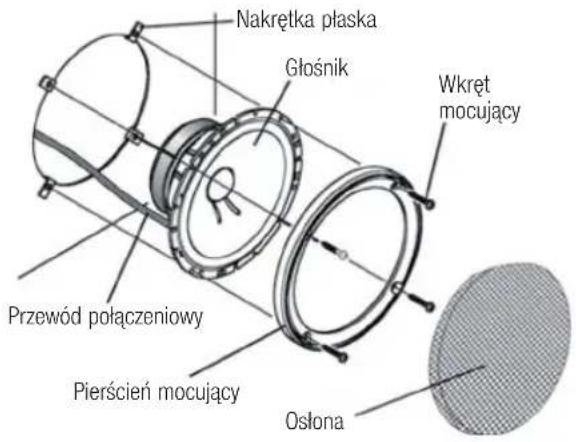

- Zainstaluj głośniki zgodnie z następującym rysunkiem:
Uwaga:
Można zabezpieczyć osłonę za pomocą plastycznego kleju w opakowaniu zamkniętym.
Podłączenie
UWAGA!
- Podczas podłączania głośników samochodowych, upewnić się, czy przewody połączeniowe nie są załamane lub uszkodzone przez ostre krawędzie.
- Głośniki mogą być podłączone tylko do odpowiednich wyjść głośnikowych odbiorników radiowych samochodowych/wzmacniaczy.
- Upewnić się, czy wartości impedancji i mocy wskazane w danych technicznych odpowiadają danym podłączonego wzmacniacza. W przeciwnym razie, głośniki samochodowe lub wzmacniacz mogą ulec uszkodzeniu.
- Podczas czynności podłączania muszą być wyłączone urządzenia, do których podłącza się głośniki samochodowe.

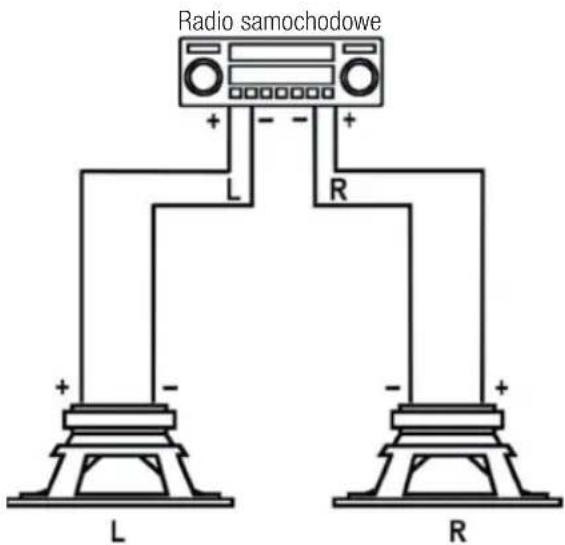

Podłączyć przewody głośnikowe radia lub
wzmacniacza do gniazd głośnika:
Końcówka płaska szeroka = złącze dodatnie głośnika
Końcówka płaska wąska = złącze ujemne głośnika
Dane techniczne
| Model ALS 761 ALS 762 ALS 763 | | |
| Impedancja 4 Omy 4 Omy 4 Omy | | |
| Maks. moc (muzyczna) 60 W 80 W 120 W | | |
| Zakres częstotliwości (Hz) | 50-20 000 40-20 000 | 35-20 000 |
| Poziom dźwięku (dB) 86 88 90 | | |
| Przedni - ∅ (mm) 102 129 166 | | |
| Instalacja - ∅ (mm) 93 114 128 | | |
Przedmiot technicznych modyfikacji!
Wymiary
| Model ALS 761 ALS 762 ALS 763 |
| A (Średnica zewnętrzna) | 102 mm | 129 mm | 166 mm |
| B (Głębokość instalacji) | 50 mm | 49 mm | 56 mm |
| C (Średnica instalacji) | 93 mm | 114 mm | 128 mm |
WARUNKI GWARANCJI
Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu (podanej na paragonie).
W tym okresie będziemy bezpłatnie usuwać wszystkie uszkodzenia powstałe w tym urządzeniu lub w jego akcesoriach na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeżeli uznamy za stosowne) wymieniając całe urządzenie na nowe. Naprawy gwarancyjne nie mają wpływu na wydłużenie okresu gwarancyjnego, ani nie dają prawa do otrzymania nowej gwarancji!
Dowodem ważności gwarancji jest dowód zakupu. Bez dowodu zakupu nie będą przeprowadzane żadne bezpłatne naprawy lub wymiana części.
Jeżeli Użytkownik chciałby złożyć reklamację gwarancyjną powinien dostarczyć całe urządzenie wraz z dowodem zakupu do sprzedawcy, w miarę możliwości w oryginalnym opakowaniu.
Usterki części eksploatacyjnych lub ulegających zużyciu, jak również czyszczenie wymiana tych części, nie są objęte gwarancją i wymagają wniesienia stosownych opłat.
Niniejsza gwarancja zostanie anulowana w razie podjęcia próby nieautoryzowanego dostępu lub naprawy urządzenia.
Po upływie okresu gwarancyjnego
Po upływie okresu gwarancyjnego naprawy sprzętu mogą być wykonywane na zasadzie odpłatnej przez autoryzowanego sprzedawcę lub punkt napraw z uwzględnieniem kosztów.
