GEBRUIKSAANWIJZING ALS 763 CLATRONIC
Gebruiksaanwijzing/Garantie • Mode d'emploi/Garantie
Algemene veiligheidsinstructies ....7
Bestemd gebruik 8
Installatie....8
Aansluiting....9
Algemene veiligheidsinstructies
Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking.
- Uit veiligheidsoverwegingen zijn willekeurige wijzigingen en / of veranderingen niet toegestaan.
- Bij het aansluiten van de autoluidsprekers dienen ook de veiligheidsinstructies van de apparatuur waarop de luidsprekers worden aangesloten, opgevolgd te worden.
- Geen magnetische opslagmedia zoals diskettes, videocassettes enz. in de buurt van de autoluidsprekers bewaren, omdat het magnetische veld van de luidsprekers de op deze opslagmedia opgenomen gegevens kan vernietigen.
i Opmerking:
- De garantie komt bij beschadigingen als gevolg van het niet opvolgen van deze bedieningsinstructies te vervallen! Wij wijzen elke aansprakelijkheid voor gevolgschade af!
- Wij zijn niet verantwoordelijk voor schade aan materialen of personen die het gevolg zijn van een onjuist opvolgen of het negeren van de veiligheidsinstructies! Alle aanspraken op garantie komen in dergelijke situaties te vervallen.
Bestemd gebruik
- De autoluidsprekers zetten de elektrische uitvoersignalen van autoradio's of auto(media)versterkers om in hoorbare geluidsgolven en zijn uitsluitend toegestaan voor het aansluiten op luidsprekeruitgangen van dergelijke apparatuur.
- Het gebruik is uitsluitend in auto's of in gesloten ruimtes toegestaan, dat wil zeggen nooit voor gebruik in de open lucht.
- Contact met vocht, zoals in badkamers of soortgelijke ruimte dient voorkomen te worden. Elk ander dan het bovengenoemde gebruik, kan de autoluidsprekers beschadigen en kan gevaarlijk zijn, bijv. kortsluiting, brand, enz.
- Het is verboden om het gehele product (en enig deel daarvan) aan te passen of te wijzigen!
- De veiligheidsinstructies dienen opgevolgd te worden!
Installatie
- Aanpassingen aan het voertuig, die noodzakelijk zijn om de autoluidsprekers of andere onderdelen te installeren, dienen altijd op een dergelijke manier uitgevoerd te worden dat deze niet tot gevaar op de weg leiden of een gevaar voor de structurele stabiliteit van de auto vormen. De gebruikslicentie komt voor vele auto's te vervallen als er een stalen metalen deel wordt uitgezaagd.
- Als er enige twijfel ontstaat over de positie van de installatie, dient u met uw garage contact op te nemen.
- Voordat bevestigingsgaten geboord gaan worden, dient gecontroleerd te worden dat er geen elektrische bedrading, remkabels, brandstoftank, enz., hierdoor beschadigd kan raken.
- Denk vóór het installeren van de autoluidsprekers of het hifi -systeem aan het gevaar dat tijdens ongelukken kan ontstaan als gevolg van het afbreken van de apparatuur. Elk onderdeel dient derhalve goed geborgd te worden en op een locatie waardoor de passagiers geen gevaar zullen ondervinden.
- Zorg dat er achter de locatie van de installatie voldoende ruimte aanwezig is voor de diepte, die voor de installatie vereist is. Als de installatie in de deur wordt gerealiseerd, dient ook rekening gehouden te worden met de ruimte die een open raam nodig heeft.
- Het oppervlak voor de installatie dient voldoende stabiel te zijn om een goede en veilige bevestiging te kunnen garanderen. Indien noodzakelijk kan het oppervlak met een houten plank wordt verstevigd.
- Nadat de locatie voor de autoluidsprekers is bepaald, dienen de openingen voor de installatie van de luidsprekers gemaakt te worden.

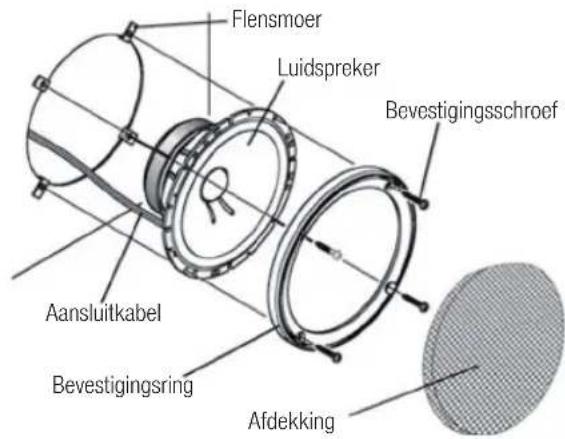

- Installeer de luidsprekers volgens de volgende afbeelding:
Opmerking:
U kunt de kap met het bijgevoegde kneedbare hechtmiddel afsluiten.
Aansluiting
LET OP!
- Let er bij het aansluiten van de autoluidsprekers op dat de aansluitkabels niet als gevolg van scherpe randen geplet of beschadigd raken.
- De luidsprekers mogen alleen op een daarvoor geschikte luidsprekeruitgang van autoradio's/-versterkers aangesloten te worden.
- Controleer of de waarden voor de impedantie en belasting, zoals in de technische gegevens genoemd, overeenkomen met de gegevens van de aangesloten versterker. Als dit niet overeenstemt kunnen de autoluidsprekers of kan de versterker worden beschadigd.
- De apparatuur waaraan de autoluidsprekers worden aangesloten, dienen tijdens de aansluitwerkzaamheden, uitgeschakeld te zijn.

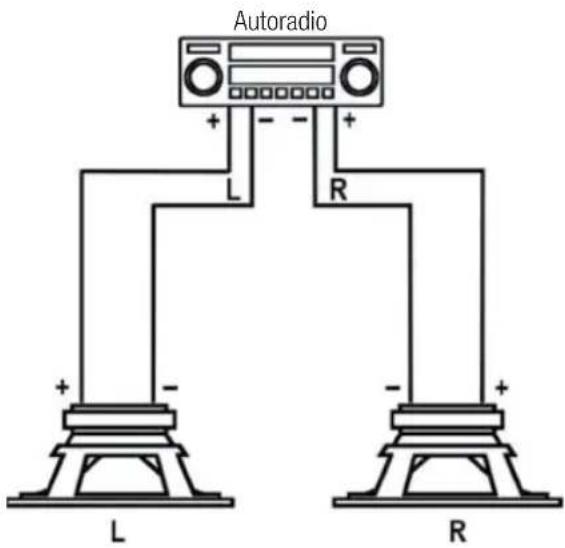

Sluit de luidsprekerkabels van de autoradio of versterker aan op de pluggen van de luidsprekers:
Grote pen terminal = positieve luidsprekeraansluiting
Kleine pen terminal = negatieve luidsprekeraansluiting
Technische gegevens
| Model ALS 761 ALS 762 ALS 763 | | |
| Impedantie 4 Ohm 4 Ohm 4 Ohm | | |
| Max. belasting (muziek) 60 W 80 W 120 W | | |
| Frequentiebereik (Hz) 50-20.000 40-20.000 35-20.000 | | |
| Akoestische druk (dB) 86 88 90 | | |
| Front - ∅ (mm) 102 129 166 | | |
| Installatie - ∅ (mm) 93 114 | 128 | |
Technische wijzigingen voorbehouden!
Afmetingen
| Model ALS 761 ALS 762 ALS 763 | | |
| A (buitendiameter) | 102 mm | 129 mm | 166 mm |
| B (installatiediepte) | 50 mm | 49 mm | 56 mm |
| C (installatiediameter) | 93 mm | 114 mm | 128 mm |
Garantie
Voor het door ons geleverde apparaat verlenen wij een garantie van 24 maanden vanaf koopdatum (kassabon).
Eventuele gebreken aan het apparaat of aan het toebehoren die zijn ontstaan door productie- of materiaalfouten verhelpen wij binnen deze periode kosteloos door middel van reparatie of, naar ons oordeel door vervanging. Eventuele garantiegevallen verlengen noch de geldigheidsduur van de garantie, noch begint daardoor een nieuwe garantieperiode.
Het garantiebewijs wordt bij het bewijs van aankoop geleverd. Zonder dit bewijs kan geen kosteloze reparatie of vervanging plaatsvinden.
Geef in garantiegevallen het complete apparaat in de originele verpakking samen met de kassabon af bij uw handelaar.
Niet alleen defecten aan de hulpstukken of aan de slijtende onderdelen, maar ook reiniging, onderhoud of de vervanging van slijtende delen vallen niet onder de garantie en geschieden altijd tegen berekening!
Bij ingrepen door derden komt de garantieverlening te vervallen.
Na de garantieperiode
Na afl oop van de garantieperiode kunnen reparaties tegen berekening worden uitgevoerd door de betreffende vakhandelaar of de technische dienst.
