BEDIENUNGSANLEITUNG ALS 763 CLATRONIC
Bedienungsanleitung/Garantie
Instrucciones de servicio/Garantía • Manual de instruções/
Garanti • Instruction
Allgemeine Sicherheitshinweise ....2
Bestimmungsgemäße Verwendung ....3
Montage....3
Anschluss 4
Technische Daten ....5
Abmessungen....5
Garantie 6
Nach der Garantie ....6
Service Anschrift ....6
Allgemeine Sicherheitshinweise
Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf.
- Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
- Beim Anschluss der Autolautsprecher sind die Sicherheitshinweise des Gerätes, an das sie angeschlossen werden, ebenfalls zu beachten.
- Lagern Sie in der Nähe der Autolautsprecher keine Magnetspeicher, wie z. B. Disketten, Videokassetten u.s.w., da das Magnetfeld der Lautsprecher die aufgezeichneten Informationen dieser Speichermedien zerstören kann.
i Hinweis:
- Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung!
- Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.
Bestimmungsgemäße Verwendung
- Die Autolautsprecher dienen zur Umwandlung der elektrischen Ausgangssignale von Autoradios bzw. Autoverstärkern in hörbare Schallwellen und sind nur für den Anschluss an Lautsprecherausgänge von solchen Geräten zugelassen.
- Eine Verwendung ist nur im Kfz bzw. in geschlossenen Räumen, also nicht im Freien erlaubt.
- Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer u.ä. Räumen ist unbedingt zu vermeiden. Eine andere Verwendung, als zuvor beschrieben, führt zur Beschädigung der Autolautsprecher und ist überdies mit Gefahren, z. B. Kurzschluss, Brand etc. verbunden.
- Das gesamte Produkt darf nicht geändert oder umgebaut werden!
- Die Sicherheitshinweise sind unbedingt zu befolgen!
Montage
- Änderungen am Fahrzeug, die durch den Einbau der Autolautsprecher oder anderer Komponenten nötig sind, müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei vielen Kfz erlischt bereits durch das Aussägen eines Blechteils die Betriebserlaubnis.
- Sollten Zweifel über die Auswahl des Einbauplatzes bestehen, informieren Sie sich bitte bei Ihrem Kfz-Händler.
- Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.
- Berücksichtigen Sie beim Einbau der Autolautsprecher bzw. Ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im Falle eines Unfalls ausgehen können. Befestigen Sie deshalb jedes Teil sicher und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.
- Stellen Sie sicher, dass der erforderliche Raum hinter der Montagefl äche für die Einbautiefe ausreichend ist. Berücksichtigen Sie beim Türeinbau auch den Raum, den ein heruntergekurbeltes Seitenfenster beansprucht.
- Die Montagefl äche muss stabil genug sein um eine sichere Befestigung zu ermöglichen. Evtl. kann sie auch durch ein Holzbrett o.ä. verstärkt werden.
- Nachdem der Montageort für die Lautsprecher festgelegt ist, schneiden Sie die Einbauöffnungen für die Lautsprecher aus.

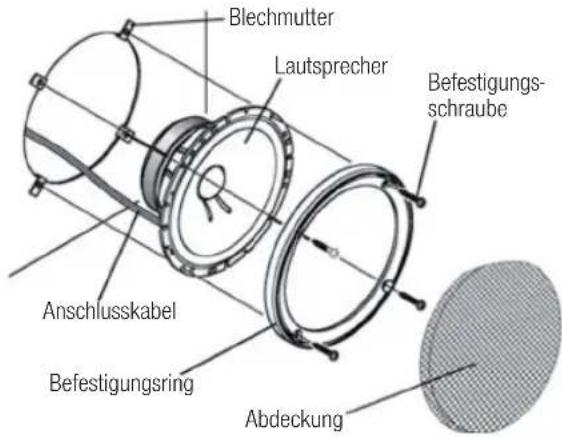

- Montieren Sie die Lautsprecher gemäß folgender Abbildung:
Hinweis:
Mit dem beiliegenden Knetkleber können Sie die Abdeckung fi xieren.
Anschluss
ACHTUNG!
- Beachten Sie beim Anschluss der Autolautsprecher, dass die Anschlusskabel nicht gequetscht oder durch scharfe Kanten beschädigt werden.
- Ein Anschluss darf nur an geeignete Lautsprecherausgänge von Autoradios/-verstärkern erfolgen.
- Stellen Sie sicher, dass die in den technischen Daten angegebenen Werte für Impedanz und Belastbarkeit mit den Daten des angeschlossenen Verstärkers harmonieren. Ansonsten kann es zu Beschädigungen der Autolautsprecher oder des Verstärkers kommen.
- Das Gerät, an das die Autolautsprecher angeschlossen werden, muss während der Anschlussarbeiten ausgeschaltet sein.

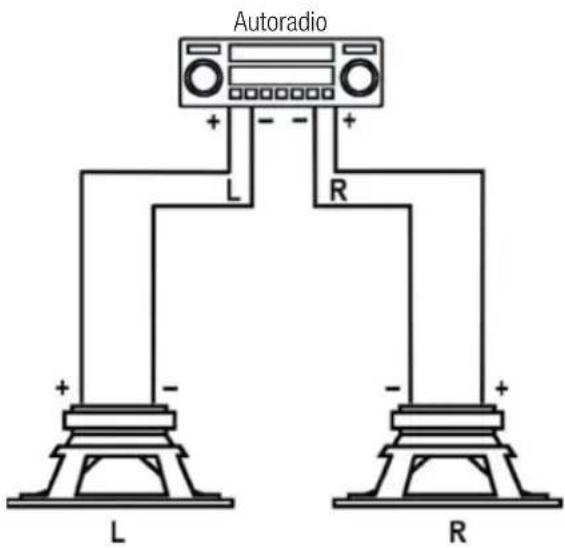

Verbinden Sie die Lautsprecherleitungen vom Autoradio bzw. Verstärker mit den Steckzungen an den Lautsprechern:
großer Flachsteckverbinder = positiver
Lautsprecheranschluss
kleiner Flachsteckverbinder = negativer
Lautsprecheranschluss
Technische Daten
| Modell ALS 761 ALS 762 ALS 763 | | |
| Impedanz 4 Ohm 4 Ohm 4 Ohm | | |
| Max. Belastbarkeit (Musik) | 60 W 80 W 120 W | |
| Frequenzbereich (Hz) 50-20.000 40-20.000 35-20.000 | |
| Schalldruck (dB) 86 88 90 | | |
| Front - ∅ (mm) 102 129 166 | | |
| Einbau - ∅ (mm) 93 114 128 | | |
Technische Änderungen vorbehalten!
Abmessungen
| Modell ALS 761 ALS 762 ALS 763 | | |
| A (Außendurchmesser) | 102 mm | 129 mm | 166 mm |
| B (Einbautiefe) | 50 mm | 49 mm | 56 mm |
| C (Einbaudurchmesser) | 93 mm | 114 mm | 128 mm |
Garantie
Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).
Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!
Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.
Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.
Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl wichtig!
Die Garantie erlischt bei Fremdeingriff.
Nach der Garantie
Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden
Service Anschrift
Clatronic International GmbH
Industriering Ost 40
