HASZNÁLATI ÚTMUTATÓ ALS 763 CLATRONIC
Gwarancja • Návod k obsluze/Záruka • Használati utasítás/Garancia
Általános biztonsági útmutatások .....52
Rendeltetés....53
Üzembehelyezés....53
Csatlakoztatás....54
Müszaki jellemzök 55
Méretek....55
Jótállás 56
A jótállási időszak letelte után .....56
Általános biztonsági útmutatások
A készülék használatba vétele előtt nagyon gondosan olvassa végig a használati útmutatót, és őrizze meg a garancialevélel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt.
- A készüléken tilos önhatalmúlag bármilyen átalakítást vagy módosítást végezni.
- A hangszóró csatlakoztatása előtt annak a készüléknek a biztonsági útmutatásait is tartsa szem előtt, amelyhez a hangszórót csatlakoztatni kívánja.
- Mágneses tárolóeszközöket (lemez, videokazetta stb.) ne tartson a hangszórók közelében, mert ez utóbbiak mágneses mezeje tönkreteheti a rajtuk tárolt adatokat.
Megjegyzés:
- A használati útmutató be nem tartásának okán bekövetkező károkra a jótállás nem érvényes. Járulékos károkért nem vállalunk felelősséget.
- A készülék nem megfelelő kezeléséből vagy a biztonsági útmutatások be nem tartásából származó anyagi károkért és személyi sérülésekért nem vállalunk felelősséget. Minden hasonló jogcím alatt benyújtott jótállási igény érvénytelen.
Rendeltetés
- Az autóhangszórók a rádió vagy erősítő kimenő elektromos jeleit alakítják hallható hanghullámokká, és csak ezen készülékek hangszóró kimeneteire csatlakoztathatók.
- Használata csak gépkocsiban és egyéb zárt helyen engedélyezett, kültéri használata tilos.
- Nedvesség (fürdőszobában vagy hasonló jellegű helyeken) nem érheti a hangszórókat. A fentiektől eltérő használat az autóhangszórók megrongálódásához vezethet, valamint egyéb veszélyeket (rövidzárlat, tűz stb.) is okozhat.
- Tilos a készüléket átalakítani és módosítani!
• A biztonsági útmutatásokat be kell tartani!
Üzembehelyezés
- A járművön a hangszórók vagy egyéb készülék beszerelése miatt esetlegesen szükséges átalakításokat oly módon kell végezni, hogy azok ne rontsák a közlekedés biztonságát és a jármű konstrukciójának stabilitását. Sok gépkocsi forgalmi engedélye már attól is érvénytelenné válik, ha csak egy fémlemezt kivágnak a járműből.
- Ha bármi kétsége is támad azzal kapcsolatosan, hogy a járművön hová szerelje a hangszórókat, kérjen tanácsot a gépkocsi forgalmazójától.
- Mielött kifúrná a szerelőfuratokat, győződjön meg arról, hogy azzal nem rongál-e meg elektromos vezetékeket, fékvezetékeket, üzemanyagtartályt stb.
- Az autó hangszóróinak vagy hi-fi rendszerének beszerelésénél azt is mérlegelje, hogy ezek törése baleset alkalmával milyen kárt okozhat. Ezért biztonságosan rögzítse minden alkotóelemüket, és olyan helyre szerelje őket, ahol nem veszélyeztetik az utasok testi épségét.
- Ellenőrizze, hogy a szerelőfelület mögött a beszerelni kívánt készülékhez elegendő mélység áll-e rendelkezésre. Ha az ajtóba szereli a készüléket, ellenőrizze azt is, hogy a beszerelt készülék nem akadályozza-e az ablak lehúzását.
- A szerelőfelületnek elég stabilnak kell lennie ahhoz, hogy arra a készüléket biztonságosan rögzíteni lehessen. A felület szükség esetén deszkalappal megerősíthető.
- Miután eldöntötte, hová szereli a hangszórókat, vágja ki a rajtuk lévő szerelőnyílásokat.

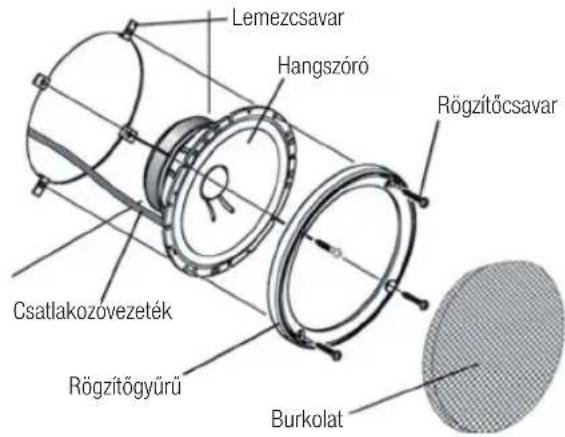

- Szerelje be a hangszórókat a következő ábra szerint:
Megjegyzés:
A fedelet a mellékelt ragasztóval rögzítheti.
Csatlakoztatás
VIGYÁZAT!
- A hangszórók beszerelésénél ügyeljen arra, hogy a csatlakozóvezetékeket össze ne nyomja és éles tárggyal meg ne vágja.
- A hangszórók csak a rádió/erősítő megfelelő kimeneteire csatlakoztathatók.
- Ellenőrizze, hogy a műszaki adatokban meghatározott impedancia- és terhelési értékek megfelelnke-e a csatlakoztatott erősítő műszaki jellemzőinek. Ellenkező esetben a hangszórók vagy az erősítő megrongálódhatnak.
- A csatlakoztatás során annak a készüléknek, amelyhez a hangszórókat csatlakoztatja, kikapcsolt állapotban kell lennie.

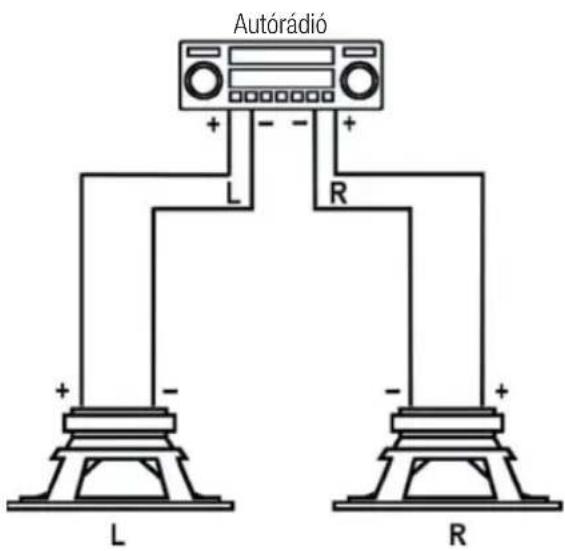

A gépkocsi rádiójának vagy erősítőjének vezetékeit a hangszóró következő aljzataira csatlakoztassa:
Nagy érintkezőjű terminál = a hangszóró pozitív csatlakozása
Kis érintkezőjű terminál = a hangszóró negatív csatlakozása
Müszaki jellemzők
| Modell ALS 761 ALS 762 ALS 763 | | |
| Impedancia 4 Ohm 4 Ohm 4 Ohm | | |
| Maximális terhelés (zene) | 60 W 80 W 120 W | | |
| Frekvenciatartomány (Hz) | 50-20 000 40-20 000 | 35-20 000 | |
| Akusztikus nyomás (dB) | 86 88 90 | | |
| Elölap - ∅ (mm) | 102 129 166 | | |
| Szerelés - ∅ (mm) | 93 114 128 | | |
A müszaki adatokban végezhetünk módosításokat.
Méretek
| Modell ALS 761 ALS 762 ALS 763 | | |
| A (külső átmérő) | 102 mm | 129 mm | 166 mm |
| B (szerelési mélység) | 50 mm | 49 mm | 56 mm |
| C (szerelési átmérő) | 93 mm | 114 mm | 128 mm |
Jótállás
A cégünk által szállított készülékhez a vásárlás (nyugta) időpontjától számított 24 havi garanciát biztosítunk.
A jótállási időtartam folyamán a készüléket vagy tartozékait díjmentesen javitjuk, illetve saját belátásunk szerint kicseréljük, ha a meghibásodás anyag-vagy gyártási hibára vezethető vissza. A jótállási szolgáltatás nem jár együtt a jótállási időtartam meghosszabbításával, és nem jogosít új jótállásra.
A jótállási jogosultság igazolására a vásárlási nyugta szolgál. Ennek hiányában sem díjmentes csere sem díjtalan javítás nem végezhető.
Jótállási igény esetén az egész készüléket annak eredeti csomagolásában és a számlával együtt küldje vissza forgalmazójának.
A kopó alkatrészekre, azok tisztítására, karbantartására vagy cseréjére a jótállás hatálya nem terjed ki, ezek térítéskötelesek.
Illetéktelen beavatkozás a jótállás elvesztését eredményezi.
A jótállási időszak letelte után
A jótállási idő letelte után az illetékes forgalmazónál vagy javítószolgálatnál végeztethet javításokat térítés ellenében.
