NÁVOD K OBSLUZE ALS 763 CLATRONIC
Všeobecné bezpečnostní pokyny .....47
Použití 48
Montáž 48
Připojení......49
Technické údaje ....50
Rozměry....50
Záruka....51
Po uplynutí záruky....51
Všeobecné bezpečnostní pokyny
Před uvedením tohoto výrobku do provozu si velmi pozorně přečtěte návod k obsluze a spolu se záručním listem, pokladním blokem a podle možností i s obalem a vnitřním vybavením obalu jej dobře uschovejte.
- Z bezpečnostních důvodů není povoleno provádět na tomto výrobku jakékoliv úpravy anebo změny.
- Při připojování reproduktorů rovněž dodržujte bezpečnostní pokyny týkající se zařízení, ke kterému reproduktory připojujete.
- V blízkosti reproduktorů neuchovávejte žádná magnetická úložná média, jako např. diskety, videokazety atd., protože magnetické pole reproduktorů by mohlo poškodit informace uložené na těchto médiích.
i Poznámka:
- Záruka se nevztahuje na škody způsobené nedodržením pokynů uvedených v tomto návodu k obsluze! Rovněž neneseme odpovědnost za jakékoliv následné škody!
- Neodpovídáme za materiální škody ani úrazy osob způsobené nevhodným zacházením s výrobkem nebo nedodržováním bezpečnostních pokynů! V takových případech budou všechny záruční nároky zamítnuty.
Použití
- Reproduktory do automobilu mění výstupní elektrické signály autorádia nebo zesilovače na slyšitelné zvukové vlny a jsou určeny pouze pro připojení k reproduktorovým výstupům na takovém zařízení.
- Reproduktory se smí používat pouze v automobilech nebo v uzavřených prostorách, nikoliv ve venkovním prostředí.
- Reproduktory je třeba chránit před vlhkostí, např. v koupelnách nebo podobných místnostech. Jakékoliv jiné než výše uvedené použití je nebezpečné a může poškodit reproduktory nebo způsobit vznik zkratu, požáru atd.
• Výrobek je zakázáno upravovat nebo měnit!
- Je třeba dodržovat bezpečnostní pokyny!
Montáž
- Úpravy na automobilu, které je třeba učinit, aby bylo možné nainstalovat reproduktory nebo jiná zařízení, musí být provedeny tak, aby nenarušovaly jízdní bezpečnost ani bezpečnost automobilu. U mnoha automobilů zaniká záruka např. již pouhým zásahem do interiéru v souvislosti s montáží reproduktoru.
- V případě jakýchkoliv pochybností týkajících se montáže se prosím obraťte na prodejce vašeho automobilu.
- Před vrtáním upevňovacích otvorů se ujistěte, že se v blízkosti nenachází elektrické kabely, brzdové kabely, palivová nádrž atd.
- Při montáži reproduktorů nebo hi-fi systému vezměte v úvahu případné nebezpečí, které může vzniknout při nehodě a následném uvolnění zařízení. Proto vždy každou součást řádně upevněte na takové místo, kde nebude ohrožovat cestující.
- Ujistěte se, že je v místě montáže dostatečná montážní hloubka. Při montáži do dveří se ujistěte, že je umožněno úplné stažení okna.
- Místo pro montáž musí být dostatečně pevné, aby bylo zaručeno bezpečné upevnění. V případě potřeby jej lze vyztužit pomocí dřevěné desky.
- Po určení místa pro montáž vyvrtejte montážní otvory pro reproduktory.

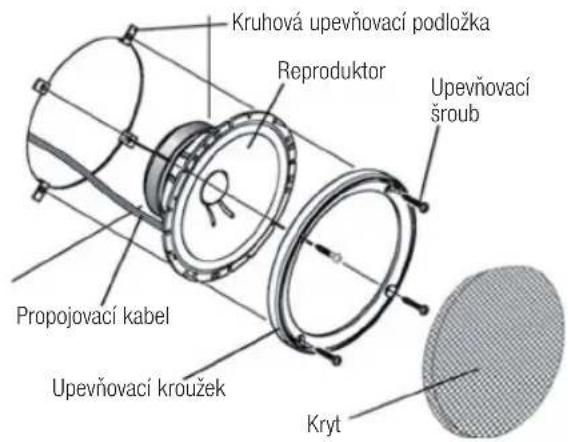

- Namontujte reproduktory podle následujícího vyobrazení:
Poznámka:
Kryt můžete upevnit pomocí dodaného lepidla.
Připojení
UPOZORNĚNÍ!
- Při připojování reproduktorů se ujistěte, že propojovací kabely nejsou přiskřipnuty nebo poškozeny ostrými hranami.
- Reproduktory lze připojit pouze k vhodným reproduktorovým výstupům autorádia/zesilovače.
- Ujistěte se, že hodnoty impedance a zátěže uvedené v technických údajích odpovídají údajům připojeného zesilovače. V opačném případě může dojít k poškození reproduktorů nebo zesilovače.
- Zařízení, ke kterému reproduktory připojujete, musí být během připojování vypnuté.

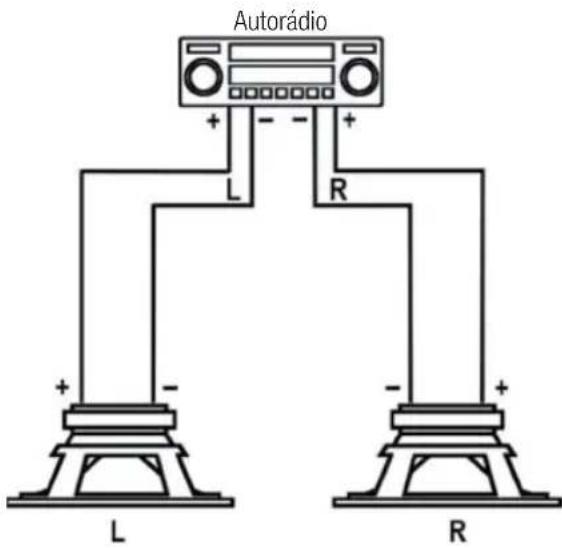

Připojte kabely reproduktorů autorádia nebo zesilovače k reproduktorovým svorkám:
Užší konektor = záporný pól
Technické údaje
| Model ALS 761 ALS 762 ALS 763 | | |
| Impedance 4 ohmy 4 ohmy 4 ohmy | | |
| Max. zátěž (hudba) 60 W 80 W 120 W | | |
| Frekvenční rozsah (Hz) 50 - 20 000 40 - 20 000 35 - 20 000 | | |
| Akustický tlak (dB) 86 88 90 | | |
| Přední - ∅ (mm) 102 129 166 | | |
| Montáž - ∅ (mm) 93 114 128 | | |
Design a technické údaje podléhají změnám bez předchozího upozornění!
Rozměry
| Model ALS 761 ALS 762 ALS 763 |
| A (vnější průměr) | 102 mm | 129 mm | 166 mm |
| B (instalační hloubka) | 50 mm | 49 mm | 56 mm |
| C (instalační průměr) | 93 mm | 114 mm | 128 mm |
Záruka
Na námi prodaný výrobek poskytujeme záruku v době trvání 24 měsíců od data prodeje (pokladní doklad).
Během záruční lhůty odstraníme bezplatně všechny vady výrobku nebo příslušenství, které vzniknou v důsledku vad materiálu nebo výrobních vad, a to opravou nebo podle našeho uvážení formou výměny. Záruční plnění nemají za následek ani prodloužení záruční doby, ani tím nevzniká nárok na novou záruku!
Jako záruční doklad slouží doklad o koupi. Bez tohoto dokladu nelze uskutečnit bezplatnou výměnu nebo bezplatnou opravu.
V případě uplatnění záruky předejte prosím kompletní výrobek v originálním obalu spolu s pokladním dokladem vašemu prodejci.
Jak na vady na spotřebním příslušenství, resp. dílech podléhajících rychlému opotrebení, tak i na čištění, údržbu nebo výměnu dílů podléhajících rychlému opotrebení se záruka nevztahuje, a je proto nutno je uhradit.
Záruka zaniká v případě, že dojde k zásahu neautorizovanou osobou.
Po uplynutí záruky
Po uplynutí záruční doby je možno za úplatu provést opravy v příslušném odborném obchodě nebo servisním středisku.
