ALS 762 - Autoluidspreker CLATRONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Autoluidspreker
Merk	Clatronic
Model	ALS 762
Impedantie	4 Ohm
Max. belasting (muziek)	80 W
Frequentiebereik	40 - 20 000 Hz
Geluidsdruk	88 dB
Buitendiameter (A)	129 mm
Inbouwdiepte (B)	49 mm
Inbouwdiameter (C)	114 mm
Beoogd gebruik	Binnen in voertuig, op luidsprekeruitgangen van autoradio of versterker
Aansluiting	Aansluitklemmen: groot = positief, klein = negatief
Garantie	24 maanden
Onderhoud en reiniging	Reinigen met een droge doek
Veiligheid	Let op de polariteit, vermijd vocht, wijzig het product niet
Onderdelen en repareerbaarheid	Betaalde reparaties na garantie via de klantenservice

Veelgestelde vragen - ALS 762 CLATRONIC

Hoe installeer ik de ALS 762-luidspreker correct in mijn auto?

Lees vóór installatie zorgvuldig de veiligheidsinstructies. Kies een stabiele locatie, controleer de ruimte achter het montageoppervlak (diepte 49 mm). Boor gaten zonder elektrische kabels of tanks te beschadigen. Bevestig de luidspreker stevig met geschikte schroeven.

Wat is het maximale vermogen dat deze luidspreker aankan?

De maximale belasting bij muziek is 80 W bij een impedantie van 4 Ohm. Zorg ervoor dat de versterker of autoradio een compatibel vermogen levert.

Wat is de impedantie van de ALS 762-luidspreker?

De impedantie is 4 Ohm. Controleer of uw autoradio of versterker deze waarde ondersteunt om schade aan apparatuur te voorkomen.

Kan ik deze luidspreker in een portier installeren?

Ja, maar houd rekening met de benodigde ruimte voor het laten zakken van de ramen. De inbouwdiepte is 49 mm. Controleer of het montageoppervlak voldoende stabiel is.

Hoe sluit ik de kabels van de luidspreker aan?

Sluit de kabel van de autoradio of versterker aan op de aansluitklemmen: de grote klem is de positieve (+) aansluiting en de kleine klem is de negatieve (-) aansluiting. Zorg ervoor dat het apparaat spanningsloos is tijdens het aansluiten.

Wat te doen als het geluid van slechte kwaliteit is?

Controleer de aansluitingen (mogelijke omgekeerde polariteit), de impedantie en het vermogen van de versterker. Zorg ervoor dat de luidsprekers niet worden geblokkeerd en dat de audio-instellingen correct zijn.

Is er garantie op dit product?

Ja, Clatronic biedt 24 maanden garantie vanaf de aankoopdatum. Bewaar de kassabon als bewijs. De garantie dekt materiaal- en fabricagefouten.

Kan ik deze luidspreker buiten het voertuig gebruiken?

Nee, het beoogde gebruik is uitsluitend in een voertuig of een afgesloten ruimte. Elk contact met vocht (buiten, badkamer) moet worden vermeden en kan het apparaat beschadigen.

Welke gereedschappen zijn nodig voor installatie?

U heeft een schroevendraaier, een boormachine (indien montage op paneel), luidsprekerkabels en eventueel een houten verstevigingsplaat nodig als het montageoppervlak te fragiel is.

Hoe onderhoud en reinig ik de luidspreker?

Reinig het buitenoppervlak met een droge doek. Gebruik geen chemische of schurende middelen. Vermijd contact met vloeistoffen.

GEBRUIKSAANWIJZING ALS 762 CLATRONIC

Gebruiksaanwijzing/Garantie · Mode d'emploi/Garantie

Algemene veiligheidsinstructies 7

Bestemd gebruik 8

Installatie 8

Aansluiting 9

Algemene veiligheidsinstructies

Lees voor de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo möglichk de doos met de binnenverpakking.

• Uit veiligheidsoverwegingen zich willekeurige wijzigingen en / of veranderingen nicht toegestaan.
  Bij het aansluiten van de autoluidsprekers dienen ook de veiligheidsinstrumenties van de apparatuur waarop de luidspeakers worden aangesloten, opgevolgd te worden.
• Geen magnetische opslagmedia Zoals diskettes, videocassettes enz. in de buurt van de autoluidsprekers bewaren, odomat het magnetische veld van de luidsprekers de op deze opslagmedia opgenomen gegevens kan vermietigen.

Opmerking:

• De garantie komt bij beschadigingen als gevolg van het Niet opvolgen van deze bedieningsinstrumenties te verrallen! Wij wijzen elke aansprakelijkheid voor gevolgschade af!
• Wij zijn nicht verantwoordelijk voor schade aan materialen of Personen die het gevolgijken van een onjuist opvolgen of het negeren van de veiligheidsinstrumenties! Alle aanspraken op garantie komen in dergelijk situatuies te verrallen.

Bestemd gebruik

• De autoluidsprekers zetten de elektrischeuitvoersignalen van autoradio's ofauto(media)versterkers om in hoorbaregeluidsgolven en+zijn uitsluitend toegestaanvoor het aansluiten op luidsprekeruitgangen vandergelijke apparatuur.
• Het gebruik isuitsluitend in auto's of in gesloten ruimtes toegestaan, dat wil zeggen nooit voor gebruik in de open lucht.
• Contact met vocht, zoals in badkamers of soortgelijke ruimteClient voorkomen te worden. Elk ander dan het bovengenoemde gebruik, kan de autoluidspekters beschadigen en kan gevaarlijk zich, bijv. kortsluiting,brand,enz.
• Het is verboden om het gehele product (en enig deel waarvan) aan te passen of te wijzigen!
• De veiligheidsinstructies dienen opgevolgd te worden!

Installatie

• Aanpassingen aan het voertuig, dieoodzakelijk zich om de autoluidsprekers of andere onderdelen te installereren, dienen alttijd op een dergelijk manier uitgevoerd te worden dat deze Niet tot gevaar op de weg leiden of een gevaar voor de structurele stabiliteit van de auto vormen. De gebruikslicentie komt voor vele auto's teervallen als er een stalen metalen deel worden uitgezaagd.

• Als er enige twijfel ontstaat over de positie van de installmentatie, dient u met uw garage contact op te nemen.

• Voordat bevestigingsgaten geboord gaan worden, dient gecontrolerd te worden dat er geen elektrische bedrading, remkabels, brandstoffank, enz., hierdoor beschadigd kan raken.
  Denk voor het installereren van de autoluidsprekers of het hifi -systeem aan het gevaar dat tijdens ongelukken kan ontstaan als gevolg van het afbreken van de apparatuur. Elk onderdeel dient derhalve goed geborgd te worden en op een locatie waardoor de passagiers geen gevaar zullen ondvinden.
  Zorg dat er achefter de locatie van de installmentie voldoende ruimte aanwezig is voor de diepte, die voor de installmentie vereist. Als de installmentie in de deur worden gereiliseerd, dient ook rekening gehonden te worden met de ruimte die een open raam nodig heeft.
• Het oppervlak voor de installmentie dient voldoende stabel te zijn om een goede en veilige bevestiging te konnen garanderen. Indien moodzakelijk kan het oppervlak met een houten plank worden verstevigd.
• Nadat de locatie voor de autoluidsprekers is bepaald, dienen de openingsoor de installation van de luidspekers gemaakt te worden.

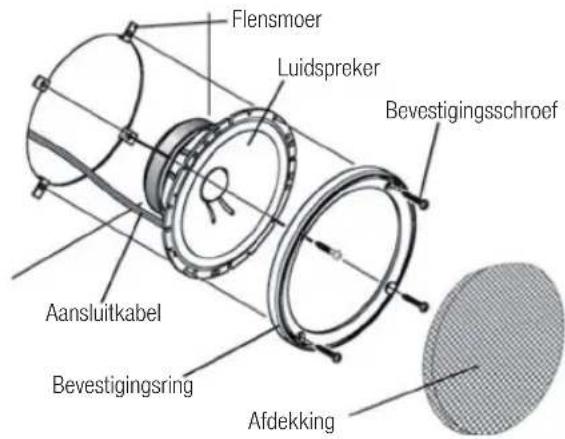

• Installee de luidsprekers volgens de volgende afbeelding:

Opmerking:

U kunt de kap met het bijgevoegde kneedbare hechtmiddel aflsuiten.

Aansluting

LET OP!

• Let er bij het aansluiten van de autoluidsprekers op dat de aansluitkabels Niet als gevolg van scherpe randen geplet of beschadigd raken.
• De luidsprekers mogen alleen op een waarvoor geschikte luidsprekeruitgang van autoradio's/versterkers aangesloten te worden.
• Controller of de waarden voor de impedantie en belasting, zoals in de technische gegevens genoemd, overeenkomen met de gegevens van de aangesloten versterker. Als dit Niet overeenstemt+kennen de autoluidsprekers of kan de versterker worden beschadigd.
• De apparatuur waaraan de autoluidsprekers worden aangesloten, dienen tijdens de aansluitwerkzaamheden,uitgeschakeld te zich.

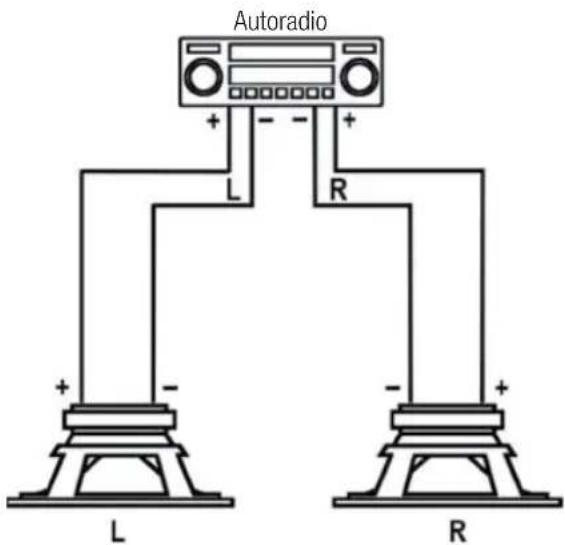

Sluit de luidsprekerkabels van de autoradio of versterker aan op de pluggen van de luidsprekers: Grote pen terminal = positieve luidsprekeraansluiting Kleine pen terminal = negatieve luidsprekeraansluiting

Technische gegevens

Model ALS 761 ALS 762 ALS 763
Impedantie 4 Ohm 4 Ohm 4 Ohm
Max. belasting (muziek) 60 W 80 W 120 W
Frequentiebereik (Hz) 50-20.000 40-20.000 35-20.000
Akoestische druk (dB) 86 88 90
Front - Ø (mm) 102 129 166
Installatie - Ø (mm) 93 114		128

Technische wijzigingen voorbehonden!

Afmetingen

Model ALS 761 ALS 762 ALS 763
A (buitendiameter)	102 mm	129 mm	166 mm
B (installatiedepte)	50 mm	49 mm	56 mm
C (installatiediameter)	93 mm	114 mm	128 mm

Garantie

Voor het door ons geleverde apparaat verlenen wij een garantie van 24 maanden vanaf koopdatum (kassabon).

Eventuele gebreken aan het apparaat of aan het toebehoren die zich ontstaan door productie- of materiaalfouten verhelpen wij binnen dezeperiode kosteloos door middel van reparatie of, maar ons oordeel door verranging. Eventuele garantiegeallen verlungen noch de geldigheidsduur van de garantie, noch begint daardoor een neue garantieperiode.

Het garantiebewijs worden bij het bewijs van aankoop geleverd. Zonder dit bewijs kan geen kostenoze reparatie of verranging plaatsvinden.

Geef in garantiegeallen het complete apparaat in de originele verpakking samen met de kassabon af bij uw handelaar.

Niet alleen defecten aan de hulpstukken of aan de slijtende onderdelen, maar ook reiniging, onderhoud of de verranging van slijtende delen vallen Niet onder de garantie en geschieden.altijd gegen berekening!

Bij ingrepen door derden komt de garantieverlening te vervallen.

Na de garantieperiode

Na afl oop van de garantieperiode kuren reparaties gegen berekening worden uitgevoerd door de betreffende vakhandelaar of de technische Dienst.
