ALS 762 - Alto-falante de carro CLATRONIC - Manual de utilização gratuito

Tipo de produto	Alto-falante para carro
Marca	Clatronic
Modelo	ALS 762
Impedância	4 Ohm
Carga máx. (música)	80 W
Faixa de frequências	40 - 20 000 Hz
Pressão acústica	88 dB
Diâmetro externo (A)	129 mm
Profundidade de instalação (B)	49 mm
Diâmetro de instalação (C)	114 mm
Uso previsto	Interior do veículo, em saídas de alto-falante do rádio do carro ou amplificador
Conexão	Terminais: grande = positivo, pequeno = negativo
Garantia	24 meses
Manutenção e limpeza	Limpar com um pano seco
Segurança	Respeitar a polaridade, evitar umidade, não modificar o produto
Peças de reposição e reparabilidade	Reparos pagos após garantia pelo serviço pós-venda

Perguntas frequentes - ALS 762 CLATRONIC

Como instalar corretamente o alto-falante ALS 762 no meu carro?

Antes da instalação, leia atentamente o manual de segurança. Escolha um local estável, verifique o espaço atrás da superfície de montagem (profundidade 49 mm). Faça os furos sem danificar os cabos elétricos ou os tanques. Fixe firmemente o alto-falante com parafusos adequados.

Qual é a potência máxima suportada por este alto-falante?

A carga máxima em música é de 80 W com uma impedância de 4 Ohms. Certifique-se de que o amplificador ou o rádio do carro forneça uma potência compatível.

Qual é a impedância do alto-falante ALS 762?

A impedância é de 4 Ohms. Verifique se o seu rádio do carro ou amplificador suporta esse valor para evitar danificar o equipamento.

Posso instalar este alto-falante em uma porta?

Sim, mas leve em conta o espaço necessário para abaixar os vidros. A profundidade de instalação é de 49 mm. Verifique se a superfície de montagem é suficientemente estável.

Como conectar os cabos do alto-falante?

Conecte o cabo do rádio do carro ou amplificador nos terminais: o terminal grande corresponde à conexão positiva (+) e o terminal pequeno à conexão negativa (-). Certifique-se de que o aparelho esteja desligado durante a conexão.

O que fazer se o som estiver de má qualidade?

Verifique as conexões (polaridade invertida possível), a impedância e a potência do amplificador. Certifique-se de que os alto-falantes não estejam obstruídos e que o ajuste de áudio esteja correto.

Há garantia neste produto?

Sim, a Clatronic oferece uma garantia de 24 meses a partir da data da compra. Guarde o recibo como comprovante. A garantia cobre defeitos de material e fabricação.

Posso usar este alto-falante fora do veículo?

Não, o uso previsto é apenas no interior de um veículo ou local fechado. Qualquer contato com umidade (exterior, banheiro) deve ser evitado e pode danificar o aparelho.

Quais ferramentas são necessárias para a instalação?

Você precisará de uma chave de fenda, uma furadeira (se montagem em painel), cabos de alto-falante e, eventualmente, uma placa de reforço de madeira se a superfície de montagem for muito frágil.

Como manter e limpar o alto-falante?

Limpe a superfície externa com um pano seco. Não use produtos químicos ou abrasivos. Evite qualquer contato com líquidos.

MANUAL DE UTILIZADOR ALS 762 CLATRONIC

Instrucciones de service/Garantia · Manual de instruções/

Garanti • Instruction

Instruções gerais de segurança 27

Utilização pretendida 28

Instalacao 28

Ligao 29

Charakteristicasétécnicas 30

Dimensoes 30

Garantia 31

Após a garantia 31

Instruções gerais de segurança

Antes de pôr este aparecido a funciona leia muito atentamente as instruções de Unternehmen e guarde-as muito bem, juntamente com o talão de garantia, o talão de compra e, tanto quanto possível, a embalagem com os elementos interiores.

• Por razões de segurar, não são permitidas alterações e/ou modifiçações arbitrarias do produits.
• quando instalar os altifalantes do automóvel, siga también as instruções de segurar do aparecido ao qual está ligados.
• Não guarde quaisquer suportes de armazenamento magnéticos, como disquetes, cassetes de video, etc., perto dos altifalantes do automóvel, uma vez que o Campo magnétique dos altifalantes pode destruir as informações gravadas nesses suportes.

Indicação:

• Se descurar estas instruções de functimento, a garantia torna-se nula devido aos danos causados! Não nos responsabilizamos por quaisquer danos resultantes!
• Não nos responsabilizamos por quaisquer danos pessoas ou de material resultantes da utilizesação ou negligência inadequada das instruções de segurança! Todas as reclamações de garantia tornam-se nulas Nessas situações.

Utilização pretendida

• Os altifalantes do automóvel convertem os sinais de saía electrolytica dos rádios ou amplifi cadores em ondas sonoras audíveis e está apenas aprovados para ligação às saías dos altifalantes desses aparehos.
• A Utilização é apenas permitida em automóveis ou espacços fechados, mas não em exteriores.
• Deve evapor-se o contacto com humidade, por exemplo, em casas de banho ou divisões semelhantes. Qualquer outras ferramente da descrita acima pode danifi car os altifalantes do automóvel, por exemplo, curto-circuito, incendio, etc.
• É proibido adaptar ou alterar todo o produits!
• Deve cumprir as instruções de segurarça!

Instalacao

• As modifiçações no veículos, necessarias para instalar os altifalantes ou outros componentes, devem ser sempre realizadas de modo a não comprometer a segança na estrada ou a estabilitadé estrutural do automóvel. Serrar a chapa do automóvel é motivo sufí ciente para a licença de muitos automóveis se tornar nula.

• Se tiver alguma DHCP em relaço à posicao de instalacao, contacte o seu concessionario.

• Antes de fazer furos, certifi que-se de que os cabos electricos, tubagens dos travões, deposito de combustível, etc. não está danifi cados.
• Quando instalar os altifalantes do automóvel ou o Sistema de alta-fi delidade, tenha em conta o perigo do aparecido se partir e magoar as pessoas. Por consiguito, aparece sempre bem cada peça e num local que não colque em perigo a segurarca dos passagieiros.
• Certifi que-se de que o espaço necessário atrás da superficie de montagem é sufí ciente para a profundidade de instalação. Além disso, quando colocar os auscultadores na porta tenha em conta o espaço necessário para uma janela rebaixada.
• A superficie de montagem deve ter estabilitadessufi ciente para garantir uma fi xaçao segura. Se necessario, reforca-la com uma tabua de madeira.
• DepoS de determinar a posicao de montagem dos altifalantes, faça os furos para a instalacao dos altifalantes.

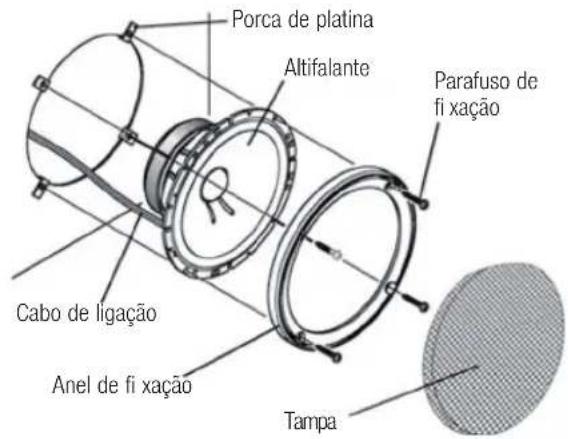

• Instale os altifalantes de acordo com a segunte imagem:

Indicação:

Pode prender a tampa com a fi ta adesiva fornecida.

Ligação

ATENÇAÑO!

• quando ligar o altifalante do automóvel, certifi que-se de que os cabos de liação não está apertados ou danifi cados por extremidades cortantes.
  Os altifalantes so poder ser ligados a saidas de altifalante adequadas de radios/amplifi cadores de automóveis.
• Certifi que-se de que os valore de impedência e cargo indicados nos dados téncicos está em conformidade com os dados do amplíf cador ligado. Caso contrário, pode danifi car os altifalantes ou o amplíf cador do automóvel.
• Durante a instalacao, deve desligar o aparecido ao qual está ligados os altifalantes do automóvel.

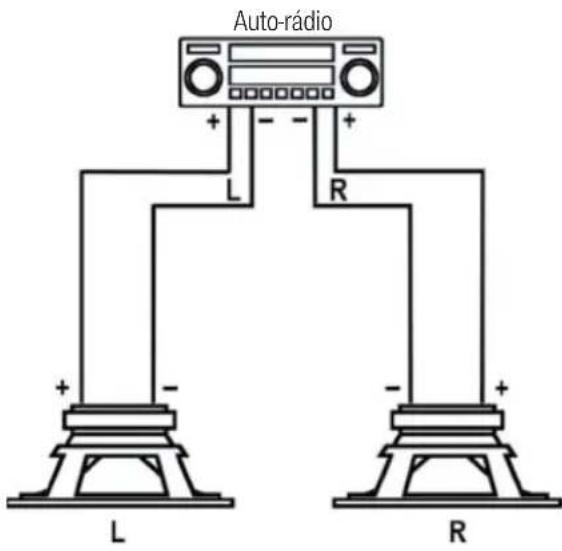

Ligue os cabos dos altifalantes do rádio ou amplí f Calder do automóvel aança dos altifalantes:

Terminal da lâmina grande = ligaçao positiva do altifalante

Terminal da lamina很小 = ligacao positiva do altifalante

Characteristicasétécnicas

Modelo ALS 761 ALS 762 ALS 763
Impedência 4 Ohm 4 Ohm 4 Ohm
Carga max. (música) 60 W 80 W 120 W
Intervalo de frequência (Hz)	50-20 000 40-20 000	35-20 000
Pressão acústica (dB) 86 88 90
Parte da frete - Ø (mm) 102 129 166
Instalação - Ø (mm) 93 114	128

Sujeto a Modificationséticas!

Dimensoes

PORTUGUES

Modelo ALS 761 ALS 762 ALS 763
A (Diâmetro exterior)	102 mm	129 mm	166 mm
B (Profundidade de instalação)	50 mm	49 mm	56 mm
C (Diâmetro de instalação)	93 mm	114 mm	128 mm

Garantia

O aparecido vendido pela mesmaEmpresa tem uma garantia de 24 vezes a partir da data de compra (talão).

Durante o periodo de garantia, procederemos à remoçao Gratis - por reparacao, ou, segudo a)nossa decidao,por substituicao-das defi ciencias do aparelho ou dos acessos que provenham de erros de material ou fabricacao. A prestacao de serviços relacionados com a garantia nao prolongarao a mesma,nem iniciaarou um novo prazo de garantia!

O talão de compra consistirá prova entrega. Sem o mesmo, não sera possível proceder-se a qualquer troca ou reparação gratis.

Em caso de garantia, entrega o aparecido completeo, juntamente com o talão de compra, na loja onde o mesmo foi comprado.

Não está incluíos na garantia quaisquer defeitos de acessórios ou de peças que se desgastem, nem a limpeza, a manutençao ou a substituição de peças que se desgastem, devendo tais despasas ser reembolsadas!

A garantia terminará sempre que tenha havido intervenção alheia nos aparelhos.

Apos a garantia

Apos aexpiredo do prazo de garantia, poderao ser efectuados arranjos por pessoal especializzato, outhoseissouservicosde reparacoes,contrareembolso.
