ALS 762 - Haut-parleur voiture CLATRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur voiture
Marque	Clatronic
Modèle	ALS 762
Impédance	4 Ohm
Charge max. (musique)	80 W
Plage de fréquences	40 - 20 000 Hz
Pression acoustique	88 dB
Diamètre extérieur (A)	129 mm
Profondeur d'installation (B)	49 mm
Diamètre d'installation (C)	114 mm
Utilisation prévue	Intérieur de véhicule, sur sorties haut-parleur d'autoradio ou amplificateur
Branchement	Bornes : grande = positif, petite = négatif
Garantie	24 mois
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Respecter la polarité, éviter l'humidité, ne pas modifier le produit
Pièces détachées et réparabilité	Réparations payantes après garantie par le service après-vente

FOIRE AUX QUESTIONS - ALS 762 CLATRONIC

Comment installer correctement le haut-parleur ALS 762 dans ma voiture ?

Avant l'installation, lisez attentivement la notice de sécurité. Choisissez un emplacement stable, vérifiez l'espace derrière la surface de montage (profondeur 49 mm). Percez les trous sans endommager les câbles électriques ou les réservoirs. Fixez solidement le haut-parleur à l'aide de vis adaptées.

Quelle est la puissance maximale supportée par ce haut-parleur ?

La charge maximale en musique est de 80 W sous une impédance de 4 Ohms. Assurez-vous que l'amplificateur ou l'autoradio délivre une puissance compatible.

Quelle est l'impédance du haut-parleur ALS 762 ?

L'impédance est de 4 Ohms. Vérifiez que votre autoradio ou amplificateur supporte cette valeur pour éviter d'endommager l'équipement.

Puis-je installer ce haut-parleur dans une portière ?

Oui, mais tenez compte de l'espace nécessaire pour baisser les vitres. La profondeur d'installation est de 49 mm. Vérifiez que la surface de montage est suffisamment stable.

Comment brancher les câbles du haut-parleur ?

Branchez le câble de l'autoradio ou de l'amplificateur sur les bornes : la grande borne correspond à la connexion positive (+) et la petite borne à la connexion négative (-). Assurez-vous que l'appareil est hors tension lors du branchement.

Que faire si le son est de mauvaise qualité ?

Vérifiez les connexions (polarité inversée possible), l'impédance et la puissance de l'amplificateur. Assurez-vous que les haut-parleurs ne sont pas obstrués et que le réglage audio est correct.

Y a-t-il une garantie sur ce produit ?

Oui, Clatronic offre une garantie de 24 mois à compter de la date d'achat. Conservez le ticket de caisse comme justificatif. La garantie couvre les défauts de matériel et de fabrication.

Puis-je utiliser ce haut-parleur à l'extérieur du véhicule ?

Non, l'utilisation prévue est uniquement à l'intérieur d'un véhicule ou d'un lieu clos. Tout contact avec l'humidité (extérieur, salle de bain) est à éviter et pourrait endommager l'appareil.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une perceuse (si montage sur panneau), de câbles de haut-parleur, et éventuellement d'une plaque de renfort en bois si la surface de montage est trop fragile.

Comment entretenir et nettoyer le haut-parleur ?

Nettoyez la surface extérieure avec un chiffon sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez tout contact avec des liquides.

MODE D'EMPLOI ALS 762 CLATRONIC

Conseils généraux de sécurité 12

Utilisation prévue 13

Installation 13

Branchement 14

Données techniques 15

Dimensions 15

Garantie 16

Aprés la garantie 16

Conseils généraux de sécurité

Lisez très attentivement ce mode d'emploi avant demettre l'appareil en marchepour la première fois.Conservez le mode d'emploi ainsi que le bon de garantie,voire ticket de caisse et si possible,le carton avec I'emballage se trouvant à l'intérieur.

• Pour des raisons de sécurité, aucune alteration ou modifi cation arbitraire du produit n'est autorisée.
• Lors du branchement des haut-parleurs du vehicule, veuillez respecter les instructions de sécurité de l'appareil auquel ils sont branchés.
• Ne laissez aucun support de stockage magnétique (disquettes, cassettes video, etc.) à proximé des haut-parleurs du vehicule, car le champ magnétique des haut-parleurs pourrait détruire les informations enregistrées sur ces supports de stockage.

Remarque :

• La garantie est annulée en cas de dommages causés par le non-respect de ce mode d'emploi! Nous ne nous sommes pas responsables des dommages indirects!
• Nous ne sommes pas responsables des dommages matériels ou des blessures causés par une manipulation inappropriée ou le non-respect des instructions de sécurité ! La garantie est également annulée dans ces cas.

Utilisation prévue

• Les haut-parleurs du vehicules convertissant les signaux électriques de sortie de l'autoradio ou de l'amplifi cateur du vehicule en ondes sonores audibles et ne doivent être branchés que sur les sorties pour haut-parleurs de ces apparils.
• L'utilisation est autorisé uniquement dans les vehicules ou les lieux clos et non à l'extérieur.
• Tout contact avec l'humidité (par ex. dans une salle de bains ou une piece similaire) doit être évité. Toute'utilisation différente de cette désrite ci-dessus peut endommager les haut-parleurs pour vehicule et représenter un danger (court-circuit, incendie, etc.).
• Il est interdirit d'adapter ou de modifier et le produit!
• Les instructions de sécurité doivent être respectées!

Installation

• Les modifi cations du vehicules qui sont nécessaire pour installer les haut-parleurs ou tout autre composant doit toujours être effectuees de façon a ce qu'elle n'entravent pas la sécurité routiere ou la stabilité structurelle du vehicule. La licence d'exploitation de nombreux vehicules est annulée simplement du fait de la découverte d'une piece en métal.

• En cas de doute sur la position d'installation, veuillage contacter vous concessionnaire.

• Avant de percier les trous de fi xations, veuillez vous assurer que cela n'endommagera pas de cables electriques, de lignes de frein ou de réservoir de carburant, etc.
• Lors de l'installation des haut-parleurs ou de l'autoradio, veuillez tener compte du danger que représentait la casse des apparciels en cas d'accident. Fixez toujours chaque piece solidement dans une position ne risquant pas de déttre en danger les occupants du vehicules.
  Assurez-vous que l'espace nécessaire derrière la surface de montage est suffi sans pour la profondeur d'installation. Tenez aussi compte de l'espace nécessaire pour baisser les vitres, lors du montage dans une portiere.
• La surface de montage doit être suffiSAMMENT stable pour garantir une fi xation sure. Elle peut'être renforcée par une plaque de bois au besoin.
• Àprouvait déterminé la position de montage des haut-parleurs, découvertes orifi ces d'installation pour les haut-parleurs.

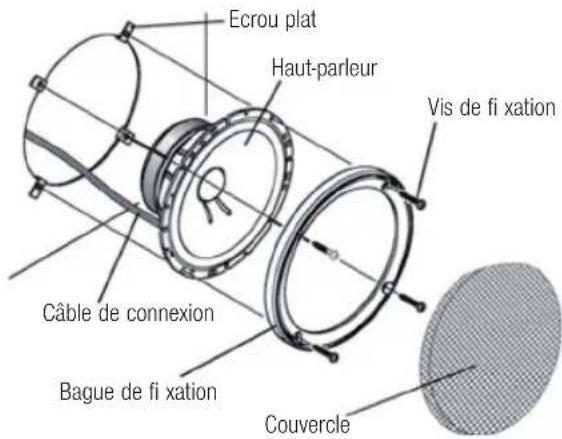

• Installez les haut-parleurs en fonction de l'illustration suivante :

Remarque :

Vous pouvez fi xer le couvercle avec la pate adhesive fournie.

Branchement

ATTENTION!

Lors du branchement des hautparleurs, assurez-vous que lescables de connexion ne sont pasecrases ou endommages par desbords tranchants.
- Les haut-parleurs doivent uniquement être branchés à des sorties pour haut-parleurs appropriées sur un autoradio ou un amplifi cateur.
Assurez-vous que les valeurs d'impédance et de charge indiquées dans les informations techniques sont conformes à celles de l'amplifi cateur branché. Dans le cas contraire, les haut-parleurs du vehicules ou l'amplifi cateur pouraient etre endommages.
L'appareil auquel sont branchés les haut-parleurs doit etre mis hors tension pendant le branchement.

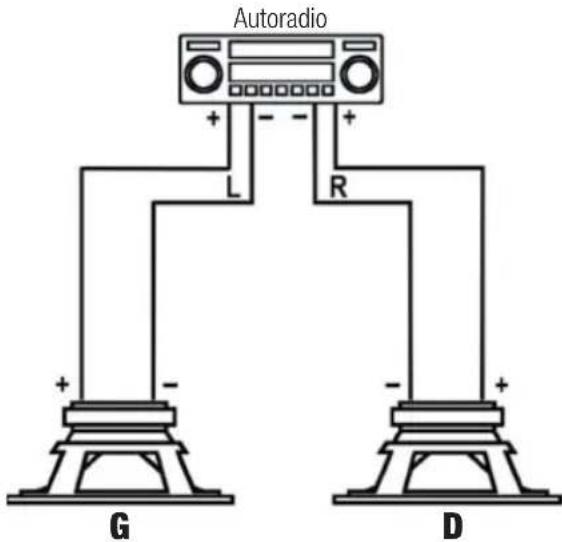

Branchez les cables pour haut-parleurs de l'autoradio ou de l'amplifi cateur sur les languettes de branchement des haut-parleurs :

Grande borne = connexion positive du haut-parleur
Petite borne = connexion négative du haut-parleur

Données techniques

Modèle ALS 761 ALS 762 ALS 763
Impédance 4 Ohm 4 Ohm 4 Ohm
Charge max. (musique) 60 W 80 W 120 W
Plage de fréquences (Hz) 50-20.000 40-20.000 35-20.000
Pression acoustique (dB) 86 88 90
Avant - Ø (mm) 102 129 166
Installation - Ø (mm) 93 114 128

Sujet à modifications techniques!

Dimensions

Modèle ALS 761 ALS 762 ALS 763
A (diamètre extérieur)	102 mm	129 mm	166 mm
B (profondeur d'installation)	50 mm	49 mm	56 mm
C (diametre d'installation)	93 mm	114 mm	128 mm

Garantie

Nous accordons une garantie de 24 mois à dater de la date d'achat (ticket de caisse) pour l'appareil que nous vendons.

Pendant la durée de la garantie, nous éliminons gratuitement les défauts de l'appareil ou des accessoires decoulant d'un vice de matériel ou de fabrication au moyen d'une réparation ou, selon notre estimation, au moyen d'un remplacement. Les prestations dans le cadre de la garantie n'entrainment aucune prerogation de la durée de garantie et ne donnent pas droit à une nouvelle garantie!

Le justifi catif de garantie est le reçu. Sans ce justifi catif, aucun remplacement gratuite ni aucune réparation gratuite ne peuvent être effectués.

En cas de recours à la garantie, ramenez votre apparéil complet, dans son emballage d'origine, accompagné de votre preuve d'achat, à votre revendeur.

Les défauts sur les accessoires ou les pieces d'usure ainsi que le nettoyage, l'entretien ou le remplacement de pieces d'usure ne sont pas garantis et sont donc payants!

En cas d'intervention étrangère, la garantie devient caduque.

Après la garantie

Aprés écoulement de la durée de garantie, les réparations peuvent être effectuees, contre paiement, par le commerce specialise ou le service de réparation.
