ALS 761 - Haut-parleur voiture CLATRONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Clatronic
Modèle	ALS 761
Type de produit	Haut-parleur voiture
Impédance	4 Ohm
Charge max. (musique)	60 W
Plage de fréquences	50-20 000 Hz
Pression acoustique	86 dB
Diamètre extérieur (A)	102 mm
Profondeur d'installation (B)	50 mm
Diamètre d'installation (C)	93 mm
Diamètre avant	102 mm
Utilisation prévue	Conversion des signaux électriques en ondes sonores dans un véhicule
Installation	À encastrer dans une surface de montage stable (portière, plage arrière, etc.)
Branchement	Bornes à languettes : grande = positif, petite = négatif
Sécurité	Ne pas exposer à l'humidité ; respecter les consignes de l'autoradio ou amplificateur
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs
Garantie	24 mois à compter de la date d'achat
Accessoires fournis	Pâte adhésive pour fixation du couvercle

FOIRE AUX QUESTIONS - ALS 761 CLATRONIC

Quelle est l'impédance du haut-parleur ALS 761 ?

L'impédance est de 4 Ohms, ce qui est standard pour la plupart des autoradios et amplificateurs.

Quelle est la puissance maximale supportée par ce haut-parleur ?

La charge maximale en musique est de 60 W. Assurez-vous que votre amplificateur ne dépasse pas cette puissance pour éviter d'endommager le haut-parleur.

Quelles sont les dimensions de la découpe nécessaire pour installer l'ALS 761 ?

Le diamètre d'installation (C) est de 93 mm et la profondeur d'installation (B) est de 50 mm. Prévoyez un espace suffisant derrière la surface de montage.

Comment brancher correctement le haut-parleur ALS 761 ?

Branchez les câbles de l'autoradio ou de l'amplificateur sur les languettes : la grande borne est pour la connexion positive (+) et la petite borne pour la négative (-). Veillez à respecter la polarité.

Puis-je installer ce haut-parleur dans une portière de voiture ?

Oui, mais assurez-vous que la surface de montage est stable et que la profondeur d'installation (50 mm) ne gêne pas l'abaissement de la vitre. Renforcez si nécessaire avec une plaque de bois.

Ce haut-parleur est-il adapté à une utilisation en extérieur ?

Non, l'utilisation est autorisée uniquement dans les véhicules ou lieux clos. Évitez tout contact avec l'humidité comme dans une salle de bain.

Quelle est la plage de fréquences du ALS 761 ?

La plage de fréquences est de 50 Hz à 20 000 Hz, ce qui permet de restituer les basses fréquences ainsi que les aigus.

Comment entretenir le haut-parleur ALS 761 ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez de toucher la membrane.

Que faire si le haut-parleur ne fonctionne pas après installation ?

Vérifiez d'abord les connexions : respectez la polarité et assurez-vous que les câbles ne sont pas écrasés. Vérifiez également que l'autoradio ou l'amplificateur est allumé et que le volume n'est pas au minimum.

La garantie est-elle valable si j'installe moi-même le haut-parleur ?

Oui, la garantie de 24 mois reste valable à condition que l'installation soit conforme aux instructions du manuel. Toute modification ou dommage dû à une mauvaise installation annule la garantie.

MODE D'EMPLOI ALS 761 CLATRONIC

Conseils généraux de sécurité 12

Utilisation prévue 13

Installation 13

Branchement 14

Données techniques 15

Dimensions 15

Garantie 16

Après la garantie 16

Conseils généraux de sécurité

Lisez très attentivement ce mode d’emploi avant de mettre l’appareil en marche pour la première fois. Conservez le mode d’emploi ainsi que le bon de garantie, voire ticket de caisse et si possible, le carton avec l'emballage se trouvant à l’intérieur.

• Pour des raisons de sécurité, aucune altération ou modification arbitraire du produit n'est autorisée.
• Lors du branchement des haut-parleurs du véhicule, veuillez respecter les instructions de sécurité de l'appareil auquel ils sont branchés.
• Ne laissez aucun support de stockage magnétique (disquettes, cassettes vidéo, etc.) à proximité des haut-parleurs du véhicule, car le champ magnétique des haut-parleurs pourrait détruire les informations enregistrées sur ces supports de stockage.

Remarque :

• La garantie est annulée en cas de dommages causés par le non-respect de ce mode d'emploi! Nous ne sommes pas responsables des dommages indirects!
• Nous ne sommes pas responsables des dommages matériels ou des blessures causées par une manipulation inappropriée ou le non-respect des instructions de sécurité ! La garantie est également annulée dans ces cas.

Utilisation prévue

• Les haut-parleurs du véhicule convertissant les signaux électriques de sortie de l'autoradio ou de l'amplificateur du véhicule en ondes sonores audibles et ne doivent être branchés que sur les sorties pour haut-parleurs de ces appareils.
• L'utilisation est autorisée uniquement dans les véhicules ou les lieux clos et non à l'extérieur.
• Tout contact avec l'humidité (par ex. dans une salle de bains ou une pièce similaire) doit être évité. Toute utilisation différente de celle décrite ci-dessus peut endommager les haut-parleurs pour véhicule et représenter un danger (court-circuit, incendie, etc.).
• Il est interdit d'adapter ou de modifier le produit!
• Les instructions de sécurité doivent être respectées!

Installation

• Les modifications du véhicule qui sont nécessaires pour installer les haut-parleurs ou tout autre composant doivent toujours être effectuées de façon à ce qu'elles n'entravent pas la sécurité routière ou la stabilité structurelle du véhicule. La licence d'exploitation de nombreux véhicules est annulée simplement du fait de la découverte d'une pièce en métal.
• En cas de doute sur la position d'installation, veuillez contacter votre concessionnaire.
• Avant de percer les trous de fixations, veuillez vous assurer que cela n’endommagera pas de câbles électriques, de lignes de frein ou de réservoir de carburant, etc.
• Lors de l'installation des haut-parleurs ou de l'autoradio, veuillez tenir compte du danger que représentent la casse des appareils en cas d'accident. Fixez toujours chaque pièce solidement dans une position ne risquant pas de détruire en danger les occupants du véhicule. Assurez-vous que l'espace nécessaire derrière la surface de montage est suffisant pour la profondeur d'installation. Tenez aussi compte de l'espace nécessaire pour baisser les vitres, lors du montage dans une portière.
• La surface de montage doit être suffisamment stable pour garantir une fixation sûre. Elle peut être renforcée par une plaque de bois au besoin.
• Déterminez la position de montage des haut-parleurs, découpez les orifices d'installation pour les haut-parleurs.

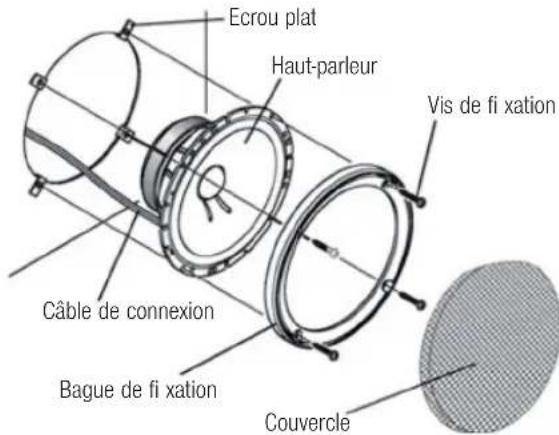

• Installez les haut-parleurs en fonction de l'illustration suivante :

Remarque :

Vous pouvez fixer le couvercle avec la pâte adhésive fournie.

Attention!

Lors du branchement des haut-parleurs, assurez-vous que les cables de connexion ne sont pas écrabouillés ou endommagés par des bords tranchants. - Les haut-parleurs doivent uniquement être branchés à des sorties pour haut-parleurs appropriées sur un autoradio ou un amplificateur. Assurez-vous que les valeurs d'impédance et de charge indiquées dans les informations techniques sont conformes à celles de l'amplificateur branché. Dans le cas contraire, les haut-parleurs du véhicule ou l'amplificateur pourraient être endommagés. L'appareil auquel sont branchés les haut-parleurs doit être mis hors tension pendant le branchement.

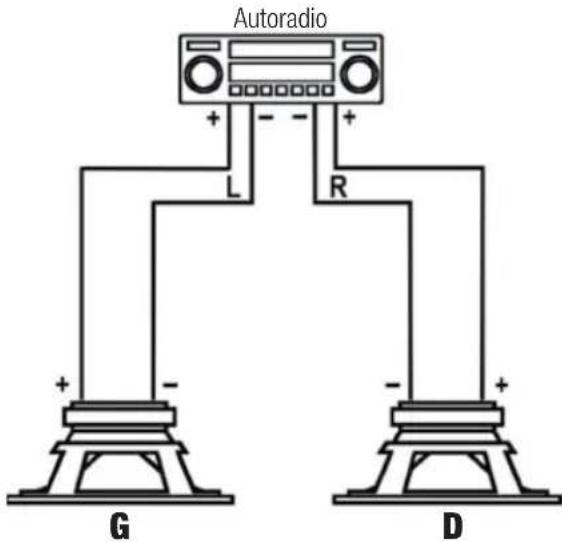

Branchez les câbles pour haut-parleurs de l'autoradio ou de l'amplificateur sur les languettes de branchement des haut-parleurs :

Grande borne = connexion positive du haut-parleur Petite borne = connexion négative du haut-parleur

Données techniques

Modèle ALS 761 ALS 762 ALS 763
Impédance 4 Ohm 4 Ohm 4 Ohm
Charge max. (musique) 60 W 80 W 120 W
Plage de fréquences (Hz) 50-20.000 40-20.000 35-20.000
Pression acoustique (dB) 86 88 90
Avant - Ø (mm) 102 129 166
Installation - Ø (mm) 93 114 128

Sujet à modifications techniques!

Dimensions

Modèle ALS 761 ALS 762 ALS 763
A (diamètre extérieur)	102 mm	129 mm	166 mm
B (profondeur d'installation)	50 mm	49 mm	56 mm
C (diametre d'installation)	93 mm	114 mm	128 mm

Garantie

Nous accordons une garantie de 24 mois à dater de la date d'achat (ticket de caisse) pour l'appareil que nous vendons.

Pendant la durée de la garantie, nous éliminons gratuitement les défauts de l'appareil ou des accessoires découlant d'un vice de matériel ou de fabrication au moyen d'une réparation ou, selon notre estimation, au moyen d'un remplacement. Les prestations dans le cadre de la garantie n'entraînant aucune prorogation de la durée de garantie et ne donnent pas droit à une nouvelle garantie!

Le justificatif de garantie est le reçu. Sans ce justificatif, aucun remplacement gratuit ni aucune réparation gratuite ne peuvent être effectués.

En cas de recours à la garantie, ramenez votre appareil complet, dans son emballage d'origine, accompagné de votre preuve d'achat, à votre revendeur.

Les défauts sur les accessoires ou les pièces d'usure ainsi que le nettoyage, l'entretien ou le remplacement de pièces d'usure ne sont pas garantis et sont donc payants!

En cas d'intervention étrangère, la garantie devient caduque.

Après la garantie

Après écoulement de la durée de garantie, les réparations peuvent être effectuées, contre paiement, par le commerce spécialisé ou le service de réparation.
