MANUALE UTENTE ALS 761 CLATRONIC

Garantia · Istruzioni per l'uso/Garanzia · Bruksanvising/

Norme di sicurezza generali 17

Uso inteso 18

Installatione 18

Collegamento. 19

Specifi che 20

Dimensioni 20

Garanzia 21

Dopo la garanzia 21

Normedisicurezzagenerali

Prima di mettere in funzione quello apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certi cato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna.

• Per ragioni di sicurezza, le alterazioni arbitrarie e/ o le modifi che del prodotto non sono permesse.
• Durante il collegamento degli altoparanti osservate inoltre le istruzioni di sicurezza dell'apparecchio al quale sono collegati.
  Non conservate nessun apparecchio di archivazione magnetica, come dischi, video cassette, ecc, vicinoagli altoparlanti dell'auto, siccome il Campo magnetico degli alto parlanti potrebbe distruggere le informazioni registrate su quosti apparecchi di archivazione.

Nota:

• La garanzia perde di validità per danni causati alla non osservanza delle presenti istruzioni per l'uso! Non siamo responsabili per anni indiretti!
  Non siamo responsabili per danni a materiali o persone causati dall'uso inappropriato o alla non osservanza delle istruzioni di sicurezza! Tutte le richieste di garanzia perdono di validità in tali casi.

Uso inteso

Gli altoparlanti dell'auto convertono i segnali di uscita elettrica delle autoradio o degli amplifi catori per auto in onde sonore udibili e sono approvati solamente per il collegamento alle uscite degli altoparlanti di tali apparecchi.
- L'uso è permesso solo nelle auto o in spazi chiusi, pertanto non all'aria aperta.
- Contatto con l'umidità, es. è necessario evitare i bagni o stanze simili. Qualsiasi altri uso diverso da quello descritto di sopra danneggia gli altoparlanti dell'auto ed è pericoloso, es. cortocircuito, incendio, ecc.
- E' proibito adattare o modifi care l'intero prodotto!
- E' necessario osservare le istruzioni di sicurezza!

Installazione

• Le modifi che al veicolo, necessarie per installare gli autoparlanti o altri componenti dell'auto devono essere eseguite in modo tale da non compromettere la sicurezza stradale o la stabilità di costruzione. La licenza d'uso perde di validità per molte auto se si sega via una parte laminata.

• Se vi sono dei dubbi riguardo alla posizione di installazione, rivolgetevi al vostro concessionario di auto.

• Prima di eseguire i fori di fi ssaggio, assicuratevi che non vi siano cavi elettrici, linee di rottura, serbatoi di benzina, ecc danneggiati nei paraggi.
• Durante l'installazione dell'altoparlante dell'auto o del sistema hi-fi considerate il pericololo causato durante un incidente alla rottura degli apparecchi. Pertanto, fi ssate bene ciascuna parte e in una posizione dove non vengano arrecati danni ai passeggeri.
  Assicuratevi che lo spazio necessario dietro la superfici die montaggio sua suffi ciente per la profundità di installment. Inoltre considerato lo spazio che richiede una fi nestra abbassata durante l'installazione all'interno della porta.
• La superficie di montaggio deve essere suffi cientsamente stabile da garantire un fi ssaggio sicuro. Può essere rinalzata con un asse di legno se necessario.
• Dopo aver determinato la posizione di montaggio per gli altoparanti, ritagliate le aperture di installatione per gli altoparanti.

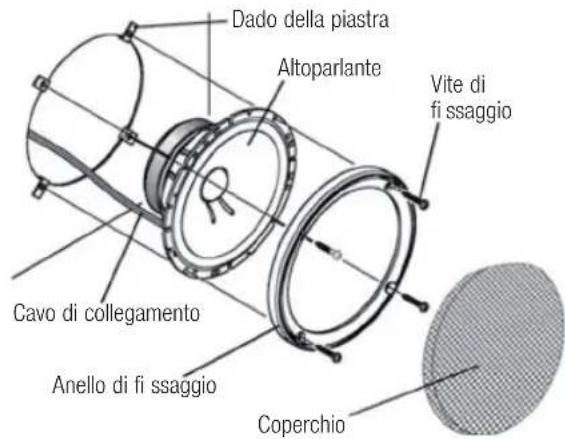

  Installate gli altoparlanti in base alla seguente illustrazione:

Nota:

Potete fi sare il coperchio con l'adesivo in dotazione.

Collegamento

ATTENZIONE!

• Durante il collegamento dell'altoparlante dell'auto, assicuratevi che i cavi di connessione non siano schiacciati o danneggiati da spigoli appuntiti.
  Gli altoparlanti possono essere collegati solamente a delle uscite di altoparlanti adatte per autoradio/ amplificatori per auto.
  Assicuratevi che i valori di impedenza e carico indicatei nei dati tecnici siano conformi ai dati dell'amplifi catore collegato. Altrimenti, gli altoparlanti dell'auto o dell'amplifi catore potrebbero essere danneggiati.
  L'apparecchio al quale gli altoparlanti dell'auto sono collegati delve essere spento durante il lavoro di collegamento.

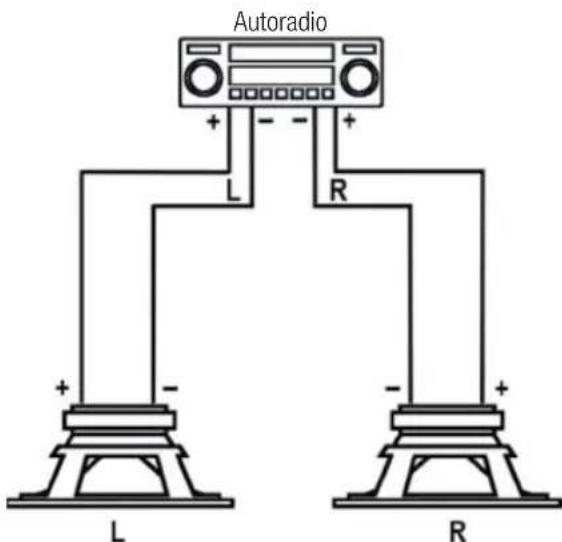

Collegate i cavi dell'altoparlante dell'autoradio o dell'amplifi catore alle linguette della presa dell'altoparlante:

Terminale della lama larga = collegamento dell'altoparlante positivo

Terminale della lama piccola = collegamento dell'altoparlante negativo

Specifi che

Modello ALS 761 ALS 762 ALS 763
Impedenza 4 Ohm 4 Ohm 4 Ohm
Carico massimo (musica)	60 W 80 W 120 W
Raggio di una frequenza (Hz)	50-20.000 40-20.000	35-20.000
Pressione acustica (dB) 86	88 90
Davanti - Ø (mm) 102 129 166
Installazione - Ø (mm) 93 114	128

Soggetto a modifiche tecniche!

Dimensioni

Modello ALS 761 ALS 762 ALS 763
A (Diametro esterno)	102 mm	129 mm	166 mm
B (Profondità di installazione)	50 mm	49 mm	56 mm
C (Diametro di installazione)	93 mm	114 mm	128 mm

Garanzia

Il disposativo fornito alla nostra Società è coperto da una garanzia di 24 mesi che inizia con la data di acquisito (scontrino).

Durante la garanzia nei ci impecniamo ad eliminare miglioramente i guasti dell'apprecchio o degli accessori, dovuti a difetti di materiale o di fabbricazione, riparandoli o, a notre discrezione, sostituendoli. Le prestazioni in garanzia non danno luogo a una prerogta della garanzia né danno diritto ad una nuova garanzia!

Per la garanzia è suffi ciente lo scontrino di acquisto. Senza quello scontrino non sussiste il diritto né ad una sostituzione né ad una riparazione gratuite.

Nel caso si ricorra alla garanzia, restituire al rivenditore l'apparecchio completo in agli sua parte, nell'imballaggio originale unitamente allo scontrino.

La riparazione di pezzi d'uso owero soggetti a logoramento come ancche operazioni di pulizia e manutenzione o la sostuzione di pezzi soggetti a logoramento non rientrano nella garanzia e quindi sono a pagamento!

La garanzia si annulla nel caso di intervento da parte di terzi.

Dopo la garanzia

Al termine della garanzia le riparazioni possono essere eseguite dietro pagamento dal corrispettivo negozio specializzato o servizio riparazioni.
