Tipo de producto	Altavoz para coche
Marca	Clatronic
Modelo	ALS 762
Impedancia	4 Ohm
Carga máx. (música)	80 W
Rango de frecuencias	40 - 20 000 Hz
Presión acústica	88 dB
Diámetro exterior (A)	129 mm
Profundidad de instalación (B)	49 mm
Diámetro de instalación (C)	114 mm
Uso previsto	Interior de vehículo, en salidas de altavoz de autorradio o amplificador
Conexión	Bornes: grande = positivo, pequeña = negativo
Garantía	24 meses
Mantenimiento y limpieza	Limpiar con un paño seco
Seguridad	Respetar la polaridad, evitar la humedad, no modificar el producto
Piezas de repuesto y reparabilidad	Reparaciones de pago después de la garantía por el servicio postventa

Preguntas frecuentes - ALS 762 CLATRONIC

¿Cómo instalar correctamente el altavoz ALS 762 en mi coche?

Antes de la instalación, lea atentamente las instrucciones de seguridad. Elija una ubicación estable, verifique el espacio detrás de la superficie de montaje (profundidad 49 mm). Perfore los agujeros sin dañar los cables eléctricos o los depósitos. Fije firmemente el altavoz con tornillos adecuados.

¿Cuál es la potencia máxima soportada por este altavoz?

La carga máxima en música es de 80 W bajo una impedancia de 4 Ohm. Asegúrese de que el amplificador o la autorradio entregue una potencia compatible.

¿Cuál es la impedancia del altavoz ALS 762?

La impedancia es de 4 Ohm. Verifique que su autorradio o amplificador soporte este valor para evitar dañar el equipo.

¿Puedo instalar este altavoz en una puerta?

Sí, pero tenga en cuenta el espacio necesario para bajar las ventanas. La profundidad de instalación es de 49 mm. Verifique que la superficie de montaje sea suficientemente estable.

¿Cómo conectar los cables del altavoz?

Conecte el cable de la autorradio o del amplificador a los bornes: el borne grande corresponde a la conexión positiva (+) y el borne pequeño a la conexión negativa (-). Asegúrese de que el aparato esté apagado durante la conexión.

¿Qué hacer si el sonido es de mala calidad?

Verifique las conexiones (polaridad invertida posible), la impedancia y la potencia del amplificador. Asegúrese de que los altavoces no estén obstruidos y que el ajuste de audio sea correcto.

¿Hay una garantía en este producto?

Sí, Clatronic ofrece una garantía de 24 meses a partir de la fecha de compra. Conserve el ticket de caja como justificante. La garantía cubre defectos de material y fabricación.

¿Puedo usar este altavoz fuera del vehículo?

No, el uso previsto es únicamente en el interior de un vehículo o de un lugar cerrado. Evite cualquier contacto con la humedad (exterior, baño) que podría dañar el aparato.

¿Qué herramientas son necesarias para la instalación?

Necesitará un destornillador, un taladro (si se monta en panel), cables de altavoz, y eventualmente una placa de refuerzo de madera si la superficie de montaje es demasiado frágil.

¿Cómo mantener y limpiar el altavoz?

Limpie la superficie exterior con un paño seco. No use productos químicos o abrasivos. Evite todo contacto con líquidos.

MANUAL DE USUARIO ALS 762 CLATRONIC

Indicaciones generales de seguridad 22

Uso previsto 23

Instalación 23

Conexión 24

Especificaciones 25

Dimensiones 25

Garantía 26

Después de la garantia 26

Indicaciones generales de seguridad

Antes de la puesta en servicios de este aparato, lea muy detenidamente el manual de instrucciones y guardelo bien incluyendo la garantía, el recibo de pago y si es possible también el cartón de embalaje con el embalaje interior.

• Por motivos de seguridad, las modifi caciones arbitrarias y/o cambio del producto no está permitidos.
• Cuando conecte los altavoces del coche, observarásimilaras instrucciones de seguridad del aparato al que está conectados.
• No almacene nunca disposativo de almacenimiento magnético, como un disquete,CNTas de video, etc.,cerca de los altavocedes coche, ya que el campo magnético de losaltavoces pueda destruir la información registrada en dichos medios de almacenimiento.

Nota:

• La garantía quedará anulada ante los daños provocados por una negligencia de las presentes instrucciones de funciona. No nos hacemos responsables de los daños que pueda provocarse.
• No nos hacemos responsables por los daños provocados al material o a las personas por una Manipulación incorrecta o una negligencia de las instruciones de seguridad. Todas las reclamaciones de garantía quedarán canceladas en dichos casos.

Uso previsto

• Los altavoces del coche converten las senales de salute electrica de las radios del coche o de los amplifi cadores del coche en ondas de sonido audibles y tan solo está aprobados para connectarse a las salidas de altavoces de dichos aparatos.
• Su uso tan solo está permitido en coches o en espacios cerrados, por lo tanto, no en el exterior.
• El contacto con la humedad, como por exemple, en los cuartos de bazo o habitaciones similares debe evitarse. Cualquier除外 usodistinctol descripto anteriormente,danaralos altavoces y可以更好 ser peligroso, como por exemple, un cortocircuito, un incendio,etc.
• Está Completely prohibido adaptar o cambiar el producto al complete.
• Deben observarse las instrucciones de seguridad.

Instalación

• LosCambios alvehiculo,necasarios para instalar los altavocedescoche uotros componentes, deben llvaraseacaboiamipe de tal forma que no pongan en peligro la seguridad en carretera ni la estabilitad constitucional del coche. La licencia defuncionamento quedarar anulada para muchos cochces que ya muestren una parte metalica.

• Si existe una duda acerca de la posicion de instalacion, por favor, pregunte a su vendedor de coches.

• Antes de taladrar los orificios de ajuste, compruebe que no existen daños en los cables electricos, lineas de freno,resherva de gasolina,etc.
• Cuando instale el.altavoz del coche o el sistemas de alta fi delidad,onga en cuenta el privilego provocado durante un accidente por los aparatos que se desprendan. Por lo tanto,apriete tiempooca pieza con seguridad y en laubicacion en la que no pongan en privilego a los pasajeros.
• Compruebe que el espacio requireso tras la superfi cié de instalacion es sufie ciente para la profundidad de instalacion. Del mesmo modo,onga en cuenta el espacio que una ventilana baja necesita a la hora de instalarlo en la puerta.
• La superficie de instalacion debe ser lo sufi cientsamente estable, con vistas a garantizar un ajuste seguro. Podra ser reforzada con un panel de madera si es necessitiesario.
• Una vez que haya determinado la posicion de instalacion de los altavoces, corte los orificos de instalacion para los altavoces.

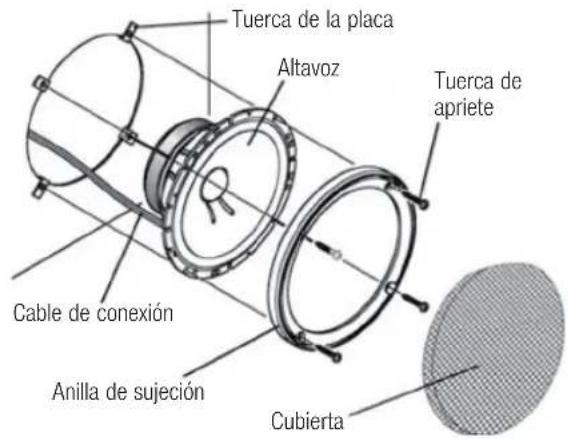

• Instale los altavoces de conformidad con lasuma ilustracion:

Nota:

Podrá asegurar la tapadora con el adhesivo de masa adjunto.

Conexión

jATENCIón!

• Cuando conecte los altavoces del coche, compruebe que los cables de connexion no estan rasgados ni dañados por bordes afi lados.
• Los altavoces tan solo podran conectarse a lasidas de altavoces adecuadas de los amplifi cadores/radios del coche.
• Compruebe que los values de impedancia y de cargo indicada en los datos技术和complen con los datos del amplifi cador conectado. De lo contrario,los altavoces del coche o el amplifi cador podran danarse.
• El aparato al que se conectan los altavoces del coche debe apagarse durante la operation de connexion.

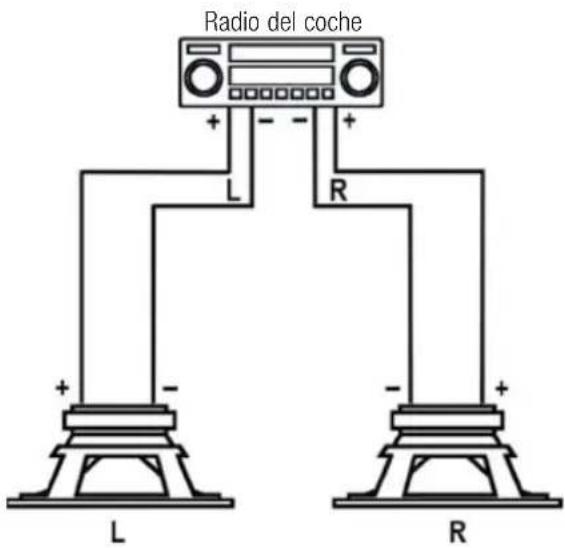

Conecte los cables de los altavoces de la radio o del amplifi cador del coche a los extremos de la toma del altovoz:

Terminal de lámina ancha = conexión del altovo positiva

Terminal de laminaquiresa= conexion del altavoz negativa

Especifi caciones

Modelo ALS 761 ALS 762 ALS 763
Impedancia 4 Ohms 4 Ohms 4 Ohms
Carga maxima (música) 60W 80W 120W
Serie de Frequencia (Hz) 50-20.000 40-20.000 35-20.000
Presión acústica (dB) 86 88 90
Frontal - Ø (mm) 102 129 166
Instalación - Ø (mm)	93	114	128

Podrán realizarse Cambios tíncicos

Dimensiones

Modelo ALS 761 ALS 762 ALS 763
A (Diámetro externo)	102 mm	129 mm	166 mm
B (Profundidad de instalación)	50 mm	49 mm	56 mm
C (Diámetro de instalación)	93 mm	114 mm	128 mm

Garantia

Para el aparato comercializo por nosotros, nos responsabilizamos con una garantía de 24 días a partir de la Fecha de compra (factiva de compra).

Durante el periodo de garantía, nos encargamos gratamente de los defectos del aparato y de los accesorios, que se hayan originado por defectos del material o de la fabricación. Dependiendo de nuestra estimación, se realizará una reparación o un cambio. Los servicios de garantía no prolongan la garantía ni se inicia porarlo un periodo nuevo de garantía!

Como comprobante para la garantía, es valida la factura de compra. Sin este comprobante no se podrá realizar un cambio o una reparación gratuite.

Si desea realizar una reclamacion bajo la garantia, por favor, entrega el aparato al completo en su embalaje original unto con la factura a su agente commercial.

Defectos en los accesos de uso o en las piezas de desgaste, como también en la limpieza, mantenimiento o el recambio de piezas de desgaste no recaen en la garantía e irán a cargo del cliente!

En caso de intervención ajena, vencerá la garantía.

Después de la garantia

Tras el vencimiento de la garantía, se pueda realizar las reparaciones por el concesionario o por el service de reparaciones. Los gastos correrán a cargo del cliente.
