MANUAL DE UTILIZADOR Fjord CDFM TANGENT

Painel traseiro 113
Controlo remoto 114
Descrição do Menu – FM Mode 115
Descrição do Menu – CD Mode 116
Descrição do Menu – AUX/iPhone Mode 117
Especificações 118

Nota: Os botões disponíveis estão seleccionados para a entrada escolhida actual.

1. Base: Coloque o seu aparelho Apple na base.

2. Antena: O rádio possui uma antena telescópica; pode ser estendida manualmente.

3. Fontes:

a) O botão MODE percorre as entradas.
b) O utilizador pode seleccionar: iPhone, RADIO, CD ou AUX. Nota: iPhone ou CD não podem ser seleccionados, se não estiver presente um aparelho Apple ou um disco.

1. Funções de Rádio:

a) INFO: Altera entre os seguintes textos rádio: Hora do dia, nome da estação, PTY e texto em movimento.
b) SCAN: Sintoniza a banda de rádio. Premir uma vez procura a próxima estação na banda FM. Para cima ou para baixo,
dependendo da última sintonização manual através de TUNE ▼
TUNE ▲. A pesquisa para cima é a predefinição. Manter premido faz sintonização automática, onde as primeiras 4 estações encontradas são carregadas nas quatro posições predefinidas. Por predefinição, a primeira vez que o rádio acede ao modo rádio, o Tangent fjord executa uma sintonização automática.
c) TUNE ▼ Ao premi estes botões, o utilizador aumenta e diminui a banda FM 0,05 MHz respectivamente.

1. MENU: Prima este botão para aceder ao menu do sistema. São apresentadas as disposições na secção: Descrição do Menu

2. ENTER: Prima para confirmar aceder ao sub-nível de um tópico no sistema do menu. No sub-nível, não é preciso aceder mais, todas as alterações são imediatas através de

3. ALARM: Para definir um alarme, prima este botão. A Descrição do Menu explica mais detalhes.

4. Se estiver presente um disco no Tangent fjord, prima este botão para ejectar o disco.

5. Característica de ignorar/pesquisar para trás para o modo CD/iPHONE e predefinição 1 no modo rádio. Premir uma vez ignora/carrega a predefinição 1, manter premido pesquisa a faixa/guarda a predefinição 1.

6. Característica de ignorar/pesquisar para frente para o modo CD/iPHONE e predefinição 2 no modo rádio. Premir uma vez ignora/carrega a predefinição 2, manter premido pesquisa a faixa/guarda a predefinição 2.

7. Característica de reproduzir/pausa para o modo CD/iPHONE e predefinição 3 no modo rádio. Premir uma vez altera entre reproduzir e pausa/carrega a predefinição 3 e manter premido guarda a predefinição 3.

8. Característica de parar o modo CD/iPHONE e predefinição 4 no modo rádio. Premir uma vez pára a faixa/carrega a predefinição 4, manter premido guarda a predefinição 4.

9. POWER: Prima para ligar/desligar o Tangent fjord. Se o sensor de proximidade estiver activo, este também irá ligar o Tangent fjord.
10. Diminui o volume.
11. Vol. Aumenta o volume.
12. MODE: Percorre as entradas: iPhone, RADIO, CD ou AUX.
13. Sensor de Proximidade: Passe o dedo pela área do sensor para ligar o Tangent fjord. (Esta função pode ser desactivada no menu) Durante um modo de alarme activo, o sensor de proximidade actua como botão snooze. (Esta função não pode ser desactivada no menu)

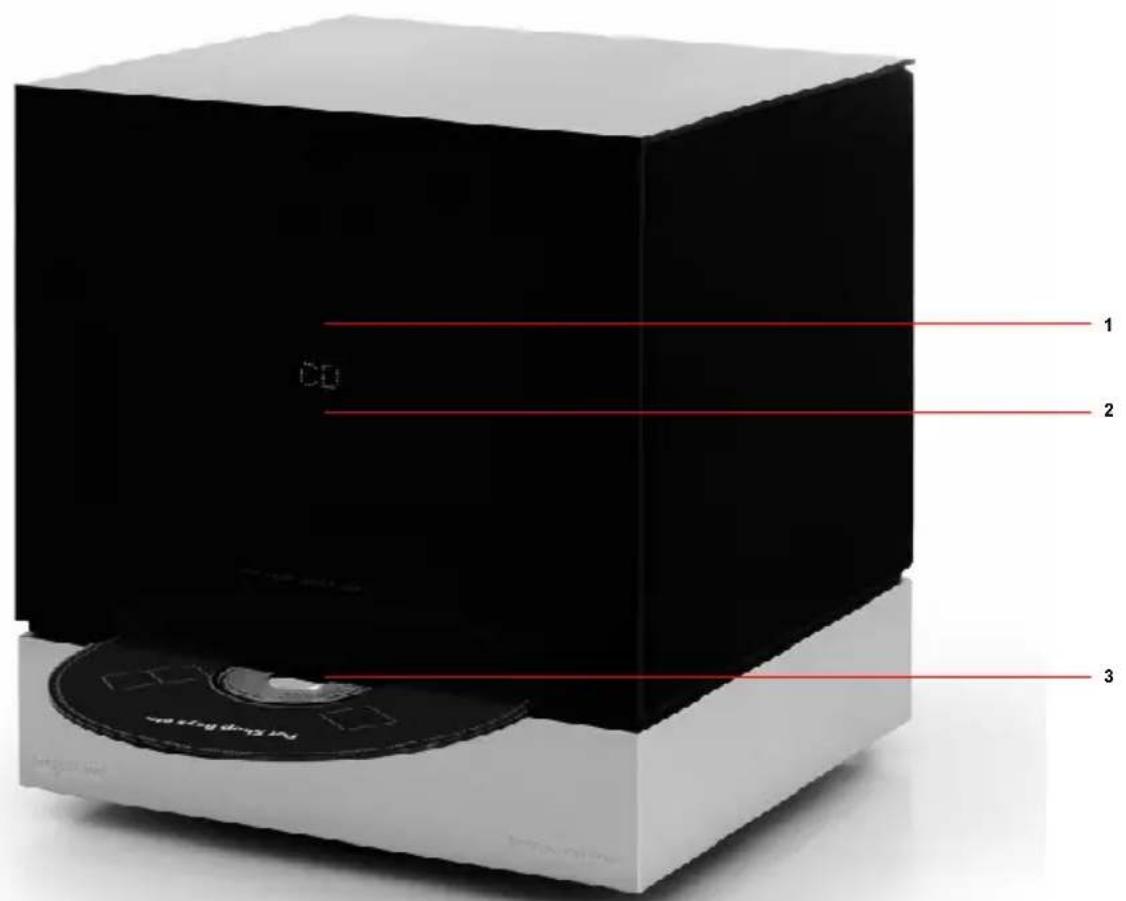

Painel Frontal

1 2 3

1. Olho IR: Receptor infravermelhos.
2. Visor: VFD de 2x16 caracteres.
3. Entrada CD: Insira o seu disco aqui.

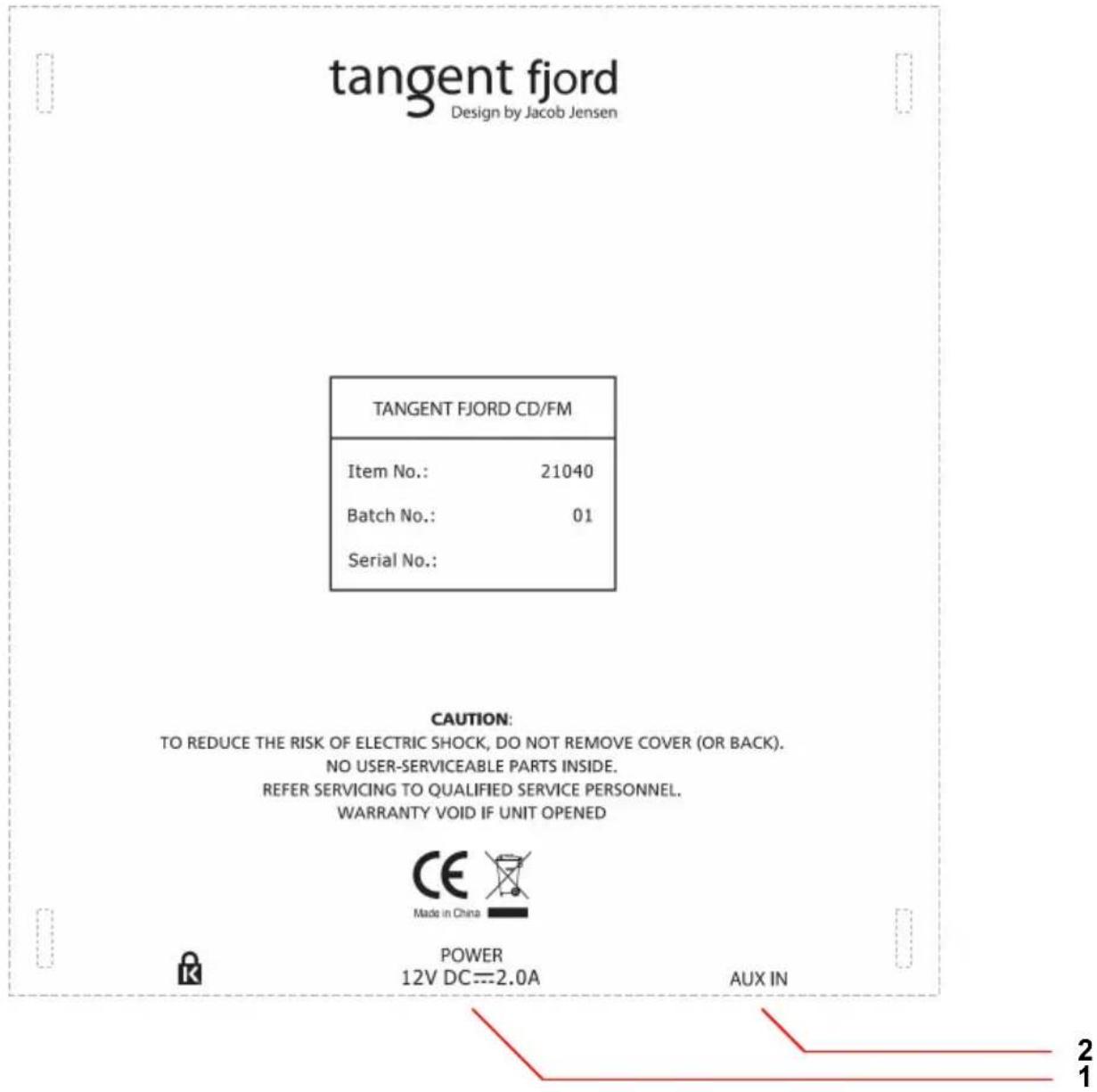

Painel traseiro

tangent fjord Design by Jacob Jensen TANGENT FJORD CD/FM Item No.: 21040 Batch No.: 01 Serial No.: CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. WARRANTY VOID IF UNIT OPENED CE Made in China POWER 12V DC=2.0A AUX IN 2 1

1. POWER: Utilize esta entrada para ligar a fonte de alimentação DC do Tanjent fjord; 12V/2A.
2. AUX IN: Ligue qualquer fonte de áudio estéreo ou mono a esta entrada estéreo.

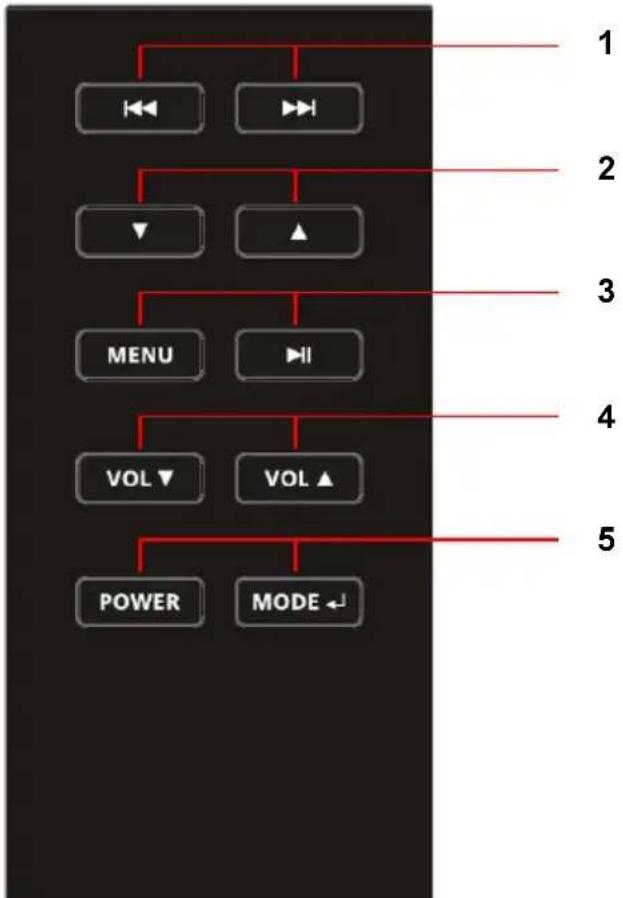

Controlo remoto

1. Ignorar/procurar anterior e seguinte.
2. Setas para baixo/cima, utilizadas para percorrer o modo iPhone.
   Quando prime por instantes no modo FM, os botões pesquisam para baixo e para cima respectivamente em etapas de 0,05MHz. Ao manter premido, as setas pesquisam. [Nota a.]
3. MENU (para rádio e iPhone) e REPRODUZIR/PAUSA.
4. Diminuir e aumentar o volume respectivamente.
5. POWER e MODE. [Nota b.]

Consulte a secção Painel Superior para descrição detalhada dos botões.

Notas:

a. Não existem setas no Painel Superior.
b. O botão MODE no controlo remoto possui duas funções. Actua como botão ENTER no modo de menu iPhone e também como botão MODE. A função do botão MODE exige manter premido para alterar do modo iPhone para FM. Para alterar entre outras fontes de entrada, é preciso premir por instantes. O botão MODE no Painel Superior só tem uma função.

Descrição do Menu – FM Mode

Descrição do Menu – CD Mode

Descrição do Menu – AUX/iPhone Mode

Controlos: Botões tácteis e um remoto IR

Coluna: 2 colunas de grande alcance de 3"

Potência de saída: 2x7 Watt RMS@1% THD

Ligações: Tomada de 3,5mm para entrada AUX áudio analógica estéreo

Entrada DC de 12V

Potência: DC 12V/2A

Peso: 3,20kg (Fonte de alimentação e rádio)

As especificações podem ser alteradas sem aviso prévio.
