BRUGSANVISNING Fjord CDFM TANGENT

Bemærk: De tilgængelige knapper er valgt for det aktuelt valgte input.

1. Dock: Placer din Apple-enhed i dockingstationen.

2. Antenne: Radioen leveres med en teleskopantenne, der kan trækkes ud med hånden.

3. Kilder:

a) MODE-knappen (funktionsknappen) skifter imellem kilder.
b) Brugeren kan vælge: iPHONE, RADIO, CD eller AUX.

Bemærk: iPHONE eller CD kan ikke vælges, hvis der ikke er en Apple-enhed eller disk til stede.

1. Radioens funktioner:

a) INFO: Skifter mellem følgende radiotekster: Tid på dagen, stationsnavn, PTY og kravletekster.
b) SCAN: Søger i radiobåndet. Et enkelt tryk skanner frem til næste station i FM-båndet. Op eller ned afhænger af den sidste manuelle skanning via eller Skanning opad er standard.
Tryk og hold foretager en autoskanning, hvor de første 4 fundne stationer gemmes i fire forudindstillinger. Første gang Tangent fjord indstilles til radio, vil den som standard foretage en autoskanning.
c) TUNE ▼ : Ved at trykke disse knapper stepper man igennem FM-båndet i trin på 0,05 MHz henholdsvis ned og op.

1. MENU: Tryk denne knap for at gå til menusystemet. Layouts findes i afsnit: Menubeskrivelse.

2. ENTER: Tryk for at bekræfte at gå til et emnes underniveau i menusystemet. I et underniveau er det ikke længere nødvendigt at

trykke enter, da ændringerne sker øjeblikkeligt via

1. ALARM: Tryk på denne knap for at indstille en alarm. Afsnittet Menubeskrivelse giver flere detaljer.

2. Hvis der er en disk i Tangent fjord, tryk denne knap for at skubbe disken ud.

3. Funktionerne spring over/søg baglæns ved CD/iPHONE, og forudindstilling 1 i radioindstilling. Et enkelt tryk springer over/indlæser forudindstilling 1, og tryk og hold søger i sporet/gemmer forudindstilling 1.

4. Funktionerne spring over/søg fremad ved CD/iPHONE, og forudindstilling 2 i radioindstilling. Et enkelt tryk springer over/indlæser forudindstilling 2, og tryk og hold søger i sporet/gemmer forudindstilling 2.

5. Funktionerne afspil/pause ved CD/iPHONE, og forudindstilling 3 i radioindstilling. Et enkelt tryk skifter mellem afspil og pause/indlæser forudindstilling 3, og tryk og hold gemmer forudindstilling 3.

6. Funktionen stop ved CD/iPHONE, og forudindstilling 4 i radioindstilling. Et enkelt tryk stopper sporet/indlæser forudindstilling 4, og tryk og hold gemmer forudindstilling 4.

7. POWER: Tryk for at tænde og slukke for Tangent fjord. Hvis nærhedssensoren er aktiv, vil den også tænde for Tangent fjord.
8. Reducerer lydstyrken.
9. ∅ger lydstyrken.
10. MODE: Skifter mellem input: iPhone, RADIO, CD eller AUX.
11. Nærhedssensor: Kør hånden gennem sensorområdet for at tænde for Tangent fjord. (Denne funktion kan slås fra i menuen) Under en aktiv alarm vil nærhedssensoren fungere som en snooze knap. (Denne funktion kan ikke slås fra i menuen)

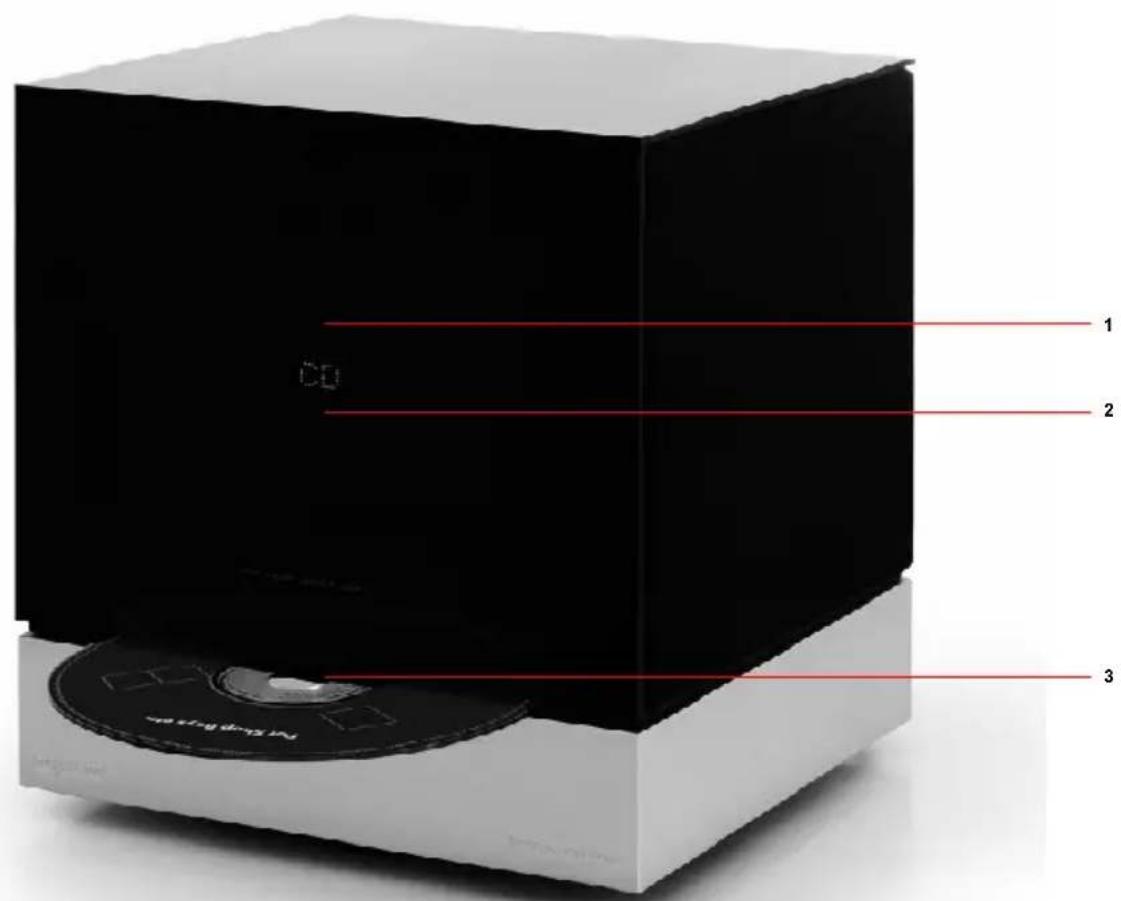

Frontpanel

1 2 3

1. IR øje: Infrarød modtager.
2. Display: 2 x 16 karakterer VFD.
3. CD-indgang: Indsæt din disk her.

Bagpanel

tangent fjord Design by Jacob Jensen TANGENT FJORD CD/FM Item No.: 21040 Batch No.: 01 Serial No.: CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. WARRANTY VOID IF UNIT OPENED CE Made in China POWER 12V DC=2.0A AUX IN 2 1

1. POWER: Brug denne indgang til at tilslutte Tangent fjords DC-strømforsyning, 12V/2A.
2. AUX IN: Tilslut en hvilken som helst stereo- eller mono-lydkilde til denne stereoindgang.

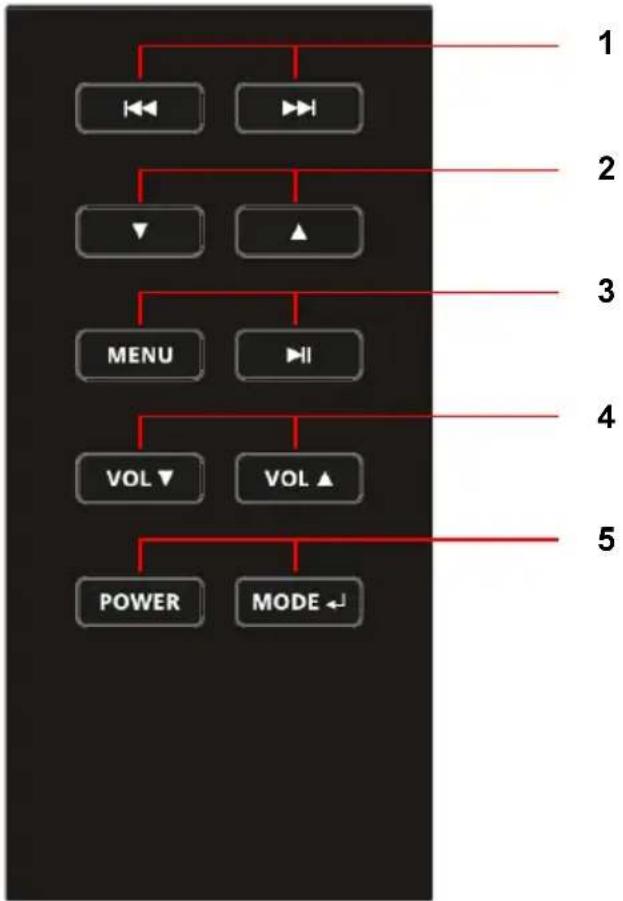

Fjernbetjening

1. Spring over/søg baglæns og fremad.
2. Piltaster ned/op for at rulle i iPhone-funktionen. Ved kort tryk i FM, skanner disse taster henholdsvis ned og op i trin på 0,05 MHz. Ved tryk og hold skanner piltasterne. [Bemærk a.]
3. MENU (for både radio og iPhone) og AFSPIL/PAUSE.
4. Lydstyrke henholdsvis ned og op.
5. POWER og MODE. [Bemærk b.]

Se afsnittet om toppanelet for en detaljeret beskrivelse af knapperne.

Bemærk:

a. Der er ingen piltaster på toppanelet.
b. MODE-knappen på fjernbetjeningen har to funktioner. Den fungerer som ENTER-knap i iPhone-menu og også som MODE-knap. MODE-knapfunktionen kræver et langt tryk for at skifte fra iPhone til FM. Mellem andre kilder kræves et kort tryk. Toppanelets MODE-knap har kun én funktion.

Højttaler: 2 stk. 3" fuldtonehøjttalere

Udgangseffekt: 2x7 Watt RMS@1% THD

Tilslutninger: 3,5mm Jack til stereo analog audio AUX-indgang 12 V DC indgang

Vægt: 3,20Kg (Strømforsyning og radio)

Alle specifikationer kan ændres uden forudgående meddelelse.

SE - BRUKSANVISNING

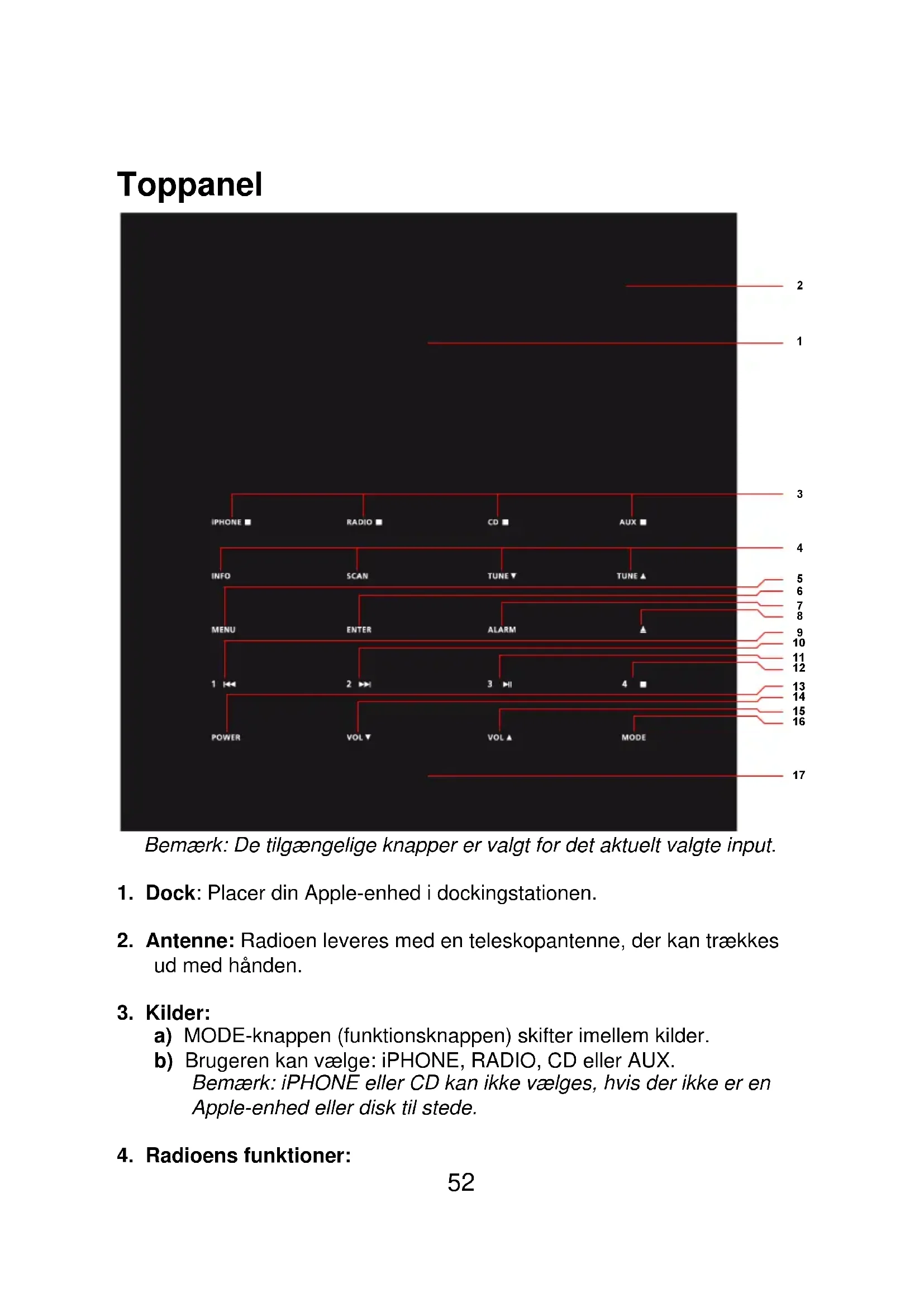

Toppanel

