Produkttyp	Ljudsystem med FM-radio, CD-spelare och dockningsstation för iPhone
Märke	Tangent
Modell	Fjord CDFM
Mått (B x H x D)	170 mm x 180 mm x 170 mm
Vikt	3,20 kg (med strömförsörjning)
Strömförsörjning	DC 12V / 2A
Uteffekt	2 x 7 Watt RMS (1% THD)
Högtalare	2 st bredbandshögtalare på 3 tum (7,6 cm)
Radioband	FM 87,5 - 108,0 MHz
Anslutningar	AUX-ingång 3,5 mm stereo, dockningsstation för iPhone, CD-spelare
Huvudfunktioner	FM-radio med 4 förinställningar, CD-spelare, dockningsstation för iPhone, AUX-ingång, alarm, närhetssensor, IR-fjärrkontroll
Skärmtyp	Vakuumfluorescensdisplay (VFD) 2x16 tecken
Antenn	Inbyggd teleskopantenn
Design	Design av Jacob Jensen
Tillverkningsland	Kina
Manual tillgänglig	119 sidor, flerspråkig (franska ingår)
Underhåll	Rengör med en mjuk, torr trasa. Använd inte slipande medel eller lösningsmedel.
Säkerhet	Öppna inte höljet. Inga användarreparbara delar. Risk för elektrisk stöt.
Reservdelar och reparationsmöjligheter	Kontakta auktoriserad service. Garantin upphör om höljet öppnas.
Allmän information	Tillverkad under licens av Tangent. Referens: 21040.

Vanliga frågor - Fjord CDFM TANGENT

Hur slår man på och stänger av Tangent Fjord CDFM?

Använd knappen POWER för att slå på eller stänga av enheten. Närhetssensorn kan även slå på den genom att föra handen framför.

Hur ställer man in ett larm?

Tryck på knappen ALARM för att komma till larminställningarna. Följ instruktionerna i systemmenyn för att ställa in tid och källa.

Hur sparar man en förinställd radiokanal?

I FM-läge, håll ned en av förinställningsknapparna (1 till 4) för att spara den aktuella stationen. För att återkalla, tryck kort på motsvarande knapp.

Kan jag ansluta en annan enhet än en iPhone?

Ja, via AUX IN-ingången (3,5 mm-kontakt) kan du ansluta vilken ljudenhet som helst med hörlurs- eller linjeutgång.

Hur fungerar närhetssensorn?

För handen framför sensorn (placerad på ovansidan) för att slå på enheten. I larmläge fungerar den som larmpåminnelse. Denna funktion kan inaktiveras i menyn (förutom för larmpåminnelsen).

Vad gör jag om skärmen inte visar något?

Kontrollera att strömförsörjningen är korrekt ansluten (12V/2A) och att enheten är påslagen. Om problemet kvarstår, kontakta en auktoriserad service.

Hur använder jag fjärrkontrollen?

IR-fjärrkontrollen styr alla funktioner: navigering, volym, lägesbyte, förinställningar. Rikta den mot IR-mottagaren på frontpanelen.

Vilka ljudformat stöds av CD-spelaren?

CD-spelaren stöder vanliga ljud-CD (CD-DA). MP3-CD nämns inte i manualen, endast ljud-CD garanteras.

Hur rengör jag enheten?

Använd en mjuk, torr trasa. Använd aldrig kemikalier, alkohol eller lösningsmedel som kan skada ytan.

Vad gör jag om det är problem med radiomottagningen?

Fäll ut teleskopantennen helt. Försök flytta enheten eller utför en automatisk sökning (håll ned SCAN).

BRUKSANVISNING Fjord CDFM TANGENT

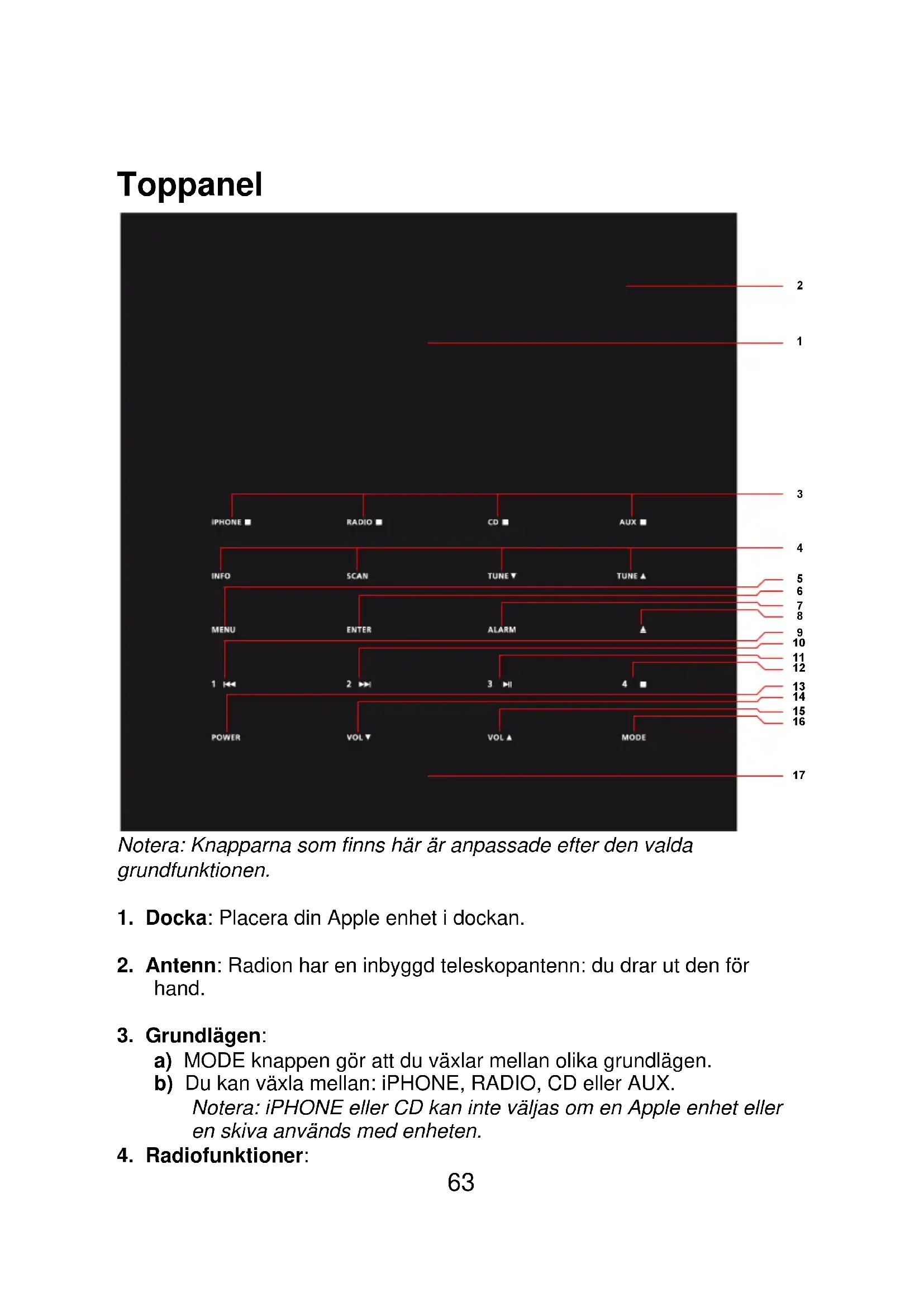

Notera: Knapparna som finns här är anpassade efter den valda grundfunktionen.

1. Docka: Placera din Apple enhet i dockan.

2. Antenn: Radion har en inbyggd teleskopantenn: du drar ut den för hand.

3. Grundlägen:

a) MODE knappen gör att du växlar mellan olika grundlägen.
b) Du kan växla mellan: iPhone, RADIO, CD eller AUX.

Notera: iPHONE eller CD kan inte väljas om en Apple enhet eller en skiva används med enheten.

1. Radiofunktioner:

a) INFO: Växlar mellan att följande information visas: Tid, stationsnamn, PTY och rullande text.
b) SCAN: Här söker du i frekvensbandet. En enkel tryckning söker upp nästa station på FM bandet. Om du söker upp eller ner beron på senast manuella sökning, om eller användes TUNE ▲ Sök är ett förval. Trycker du och håller nere knappen då fyra stationer har hittats sparas dessa fyra stationer som kanalplatser. Nästa gång du går till radioläget så kommer din Tangent fjord att automatiskt söka upp dessa stationer.
c) eller Genom attrycka på de här knapparna söker du manuellt på FM bandet i 0.05MHz steg, ned respektive upp.

1. MENU: Tryck på den här knappen för att gå till menysystemet. I manualen hittar du också en layouter i avsnittet: Menybeskrivning.

2. ENTER: Tryck på knappen för att bekräfta val av submeny eller annat val inne i menysystemet. I en submeny behöver du inte längre enter knappen utan du gör alla ändringar med och 1 2

3. ALARM: För att ställa in ett alarm, tryck på den här knappen. Menybeskrivningen ger dig mer information om hur du gör.

4. Om du satt i en CD skiva i din Tangent fjord, tryck på knappen för att mata ur skivan.

5. Används som föregående/sök i CD/iPHONE läget och som kanalplats 1 i radioläget. En enkel tryckning går till föregående spår/laddar kanalplats 1 och om du trycker och håller inne knappen så kommer du att söka i spåret/spara kanalplats 1.

6. Används som nästa/sök i CD/iPHONE läget och som kanalplats 2 i radioläget. En enkel tryckning går till nästa spår/laddar kanalplats 2 och om du trycker och håller inne knappen så kommer du att söka i spåret/spara kanalplats 2.

7. Används som play/paus i CD/iPHONE läget och för att gå till kanalplats 3 i radioläget. Trycker du en gång kommer du att pausa/återuppta uppspelning eller gå till kanalplats 3. Om du håller inne knappen kommer du att spara kanalplats 3.

8. Anvends som stoppknapp i CD/iPHONE läget och för att gå till kanalplats 4 i radioläget. Trycker du en gång kommer du att stoppa uppspelning/gå till kanalplats 4 och om du håller inne knappen kommer du att spara kanalplats 4.

9. POWER: Tryck för att slå På/Av din Tangent fjord. Om en närhetssensor finns aktiverad så kommer den också att slå av din Tangent fjord.
10. Sanker volymen.
11. Højer volymen.
12. MODE: Växlar mellan grundlägena: iPhone, RADIO, CD or AUX.
13. Närhetssensor: Gör en svepande rörelse i sensorområdet så kommer Tangent fjord att slås på. (Den här funktionen kan deaktiveras i menyn.)
    I alarmläget så fungerar sensorområdet så att det aktiverar snooze funktionen. (Den här funktionen kan inte deaktiveras i menyn.)

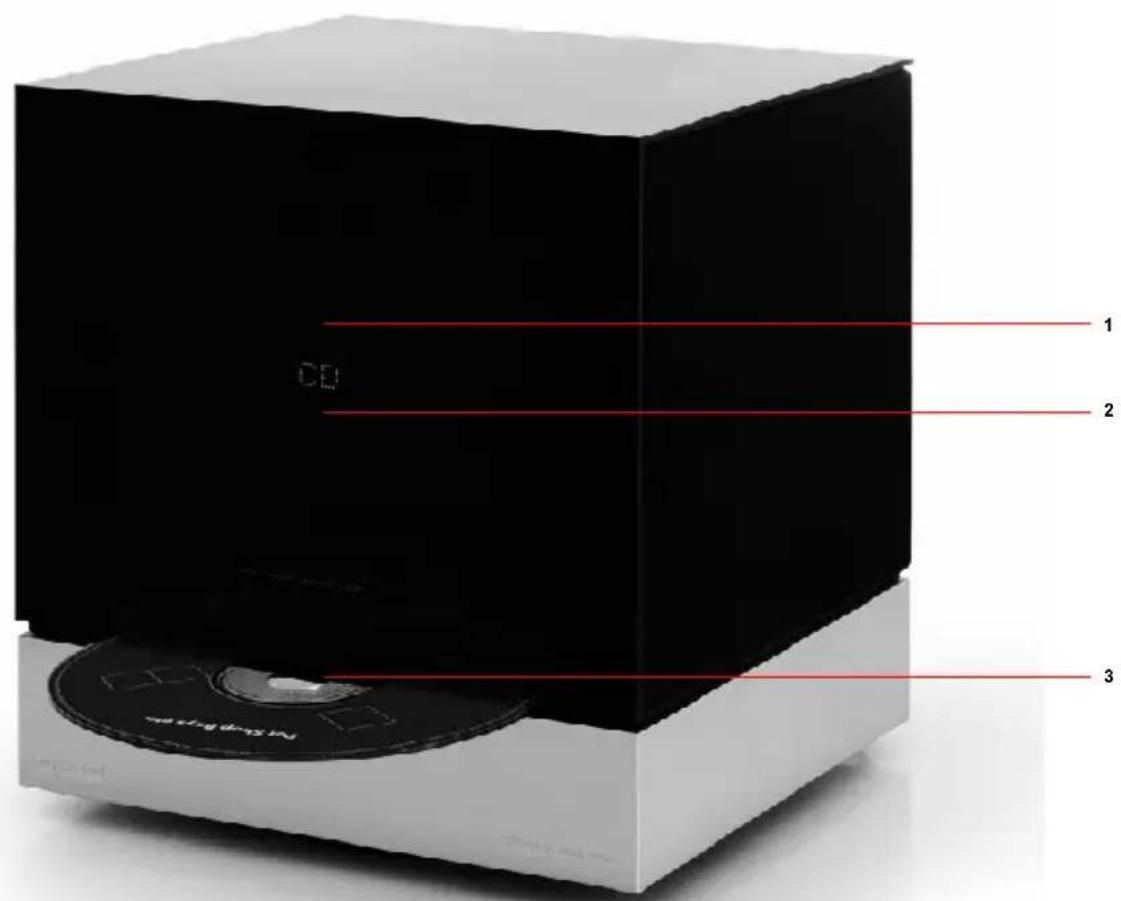

Frontpanel

1. IR öga: Infraröd mottagare.
2. Displayskärm: 2x16 tecken VFD.
3. CD-bricka: Sätt i skivan här.

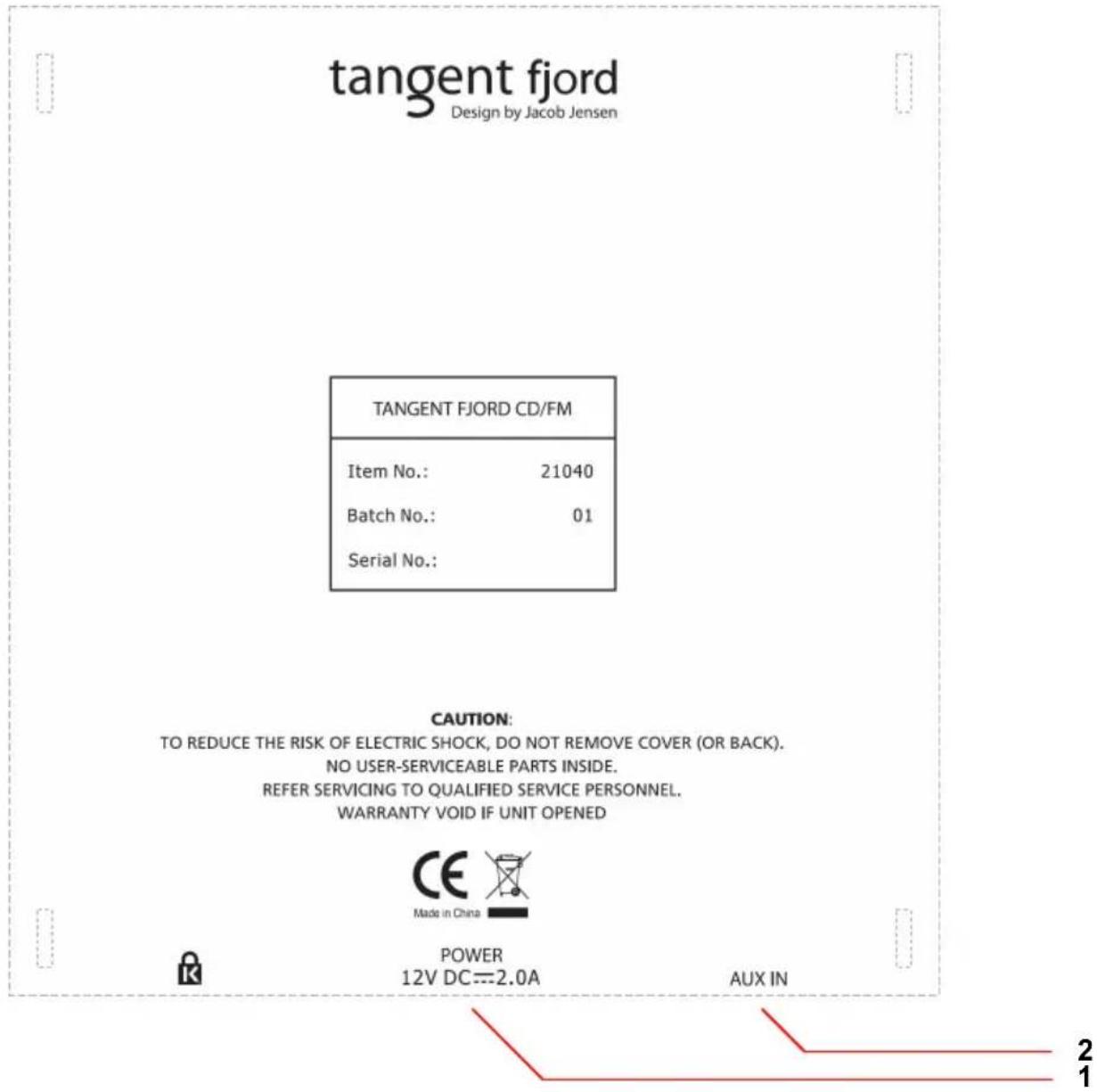

Bakre panel

1. POWER: Använd den här ingången för att ansluta din Tangent fjords DC strömadapter; 12 V/2 A.
2. AUX IN: Anslut vilken stereo eller mono ljudkälla som helst med den här stereoingången.

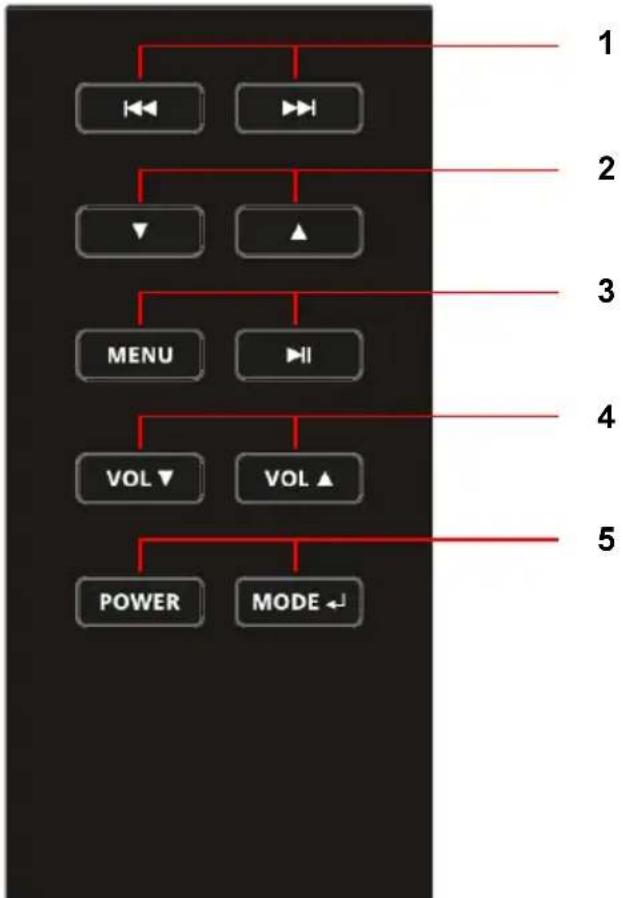

Fjärrkontroll

1. Nästa/sök framåt och bakåt.
2. Pilknappar ner/upp, används för att skrolla i iPhone läget. I FM läget tycker du kort på knapparna för att söka manuellt nedåt respektive uppåt i 0.05MHz steg. Du söker automatiskt genom att hålla pilknappen nedtryckt. [Notera a.]
3. MENU (för både radio och iPhone) och PLAY/PAUS.
4. Volym sänks respektive höjs.
5. POWER och MODE. [Notera b.]

Se avsnittet Toppanel för detaljerad information om knapparna.

Notera

a. Det finns inga pilknappar på toppanelen.
b. MODE knappen på fjärrkontrollen har två funktioner. Den fungerar som en ENTER knapp i iPhone meny läget och som en MODE knapp också. För att växla mellan iPhone och FM läge måste du hålla nere MODE knappen ett litet tag. För att välja mellan andra källor ska du bara trycka in knappen kort. Toppanelens MODE knapp har bara en funktion.

Menybeskrivning – FM Mode

Kontroller: Touchknappar och en IR fjärrkontroll

Högtalare: 2 st 3" frekvenshögtalare

Effekt: 2x7 Watt RMS@1% THD

Anslutningar: 3,5 mm jack för stereo analog AUX ljudingång 12 V DC ingång

Ström: DC 12 V/2 A

Frekvensband FM (87,5 – 108,0MHz)

Storlek: 170 mm x 180 mm x 170 mm (B x H x D)

Vikt: 3,20 Kg (Strömenhet och radio)

Alla specifikationer kan ändras utan föregående information.

FI - KÄYTTÖOHJEKIRJA

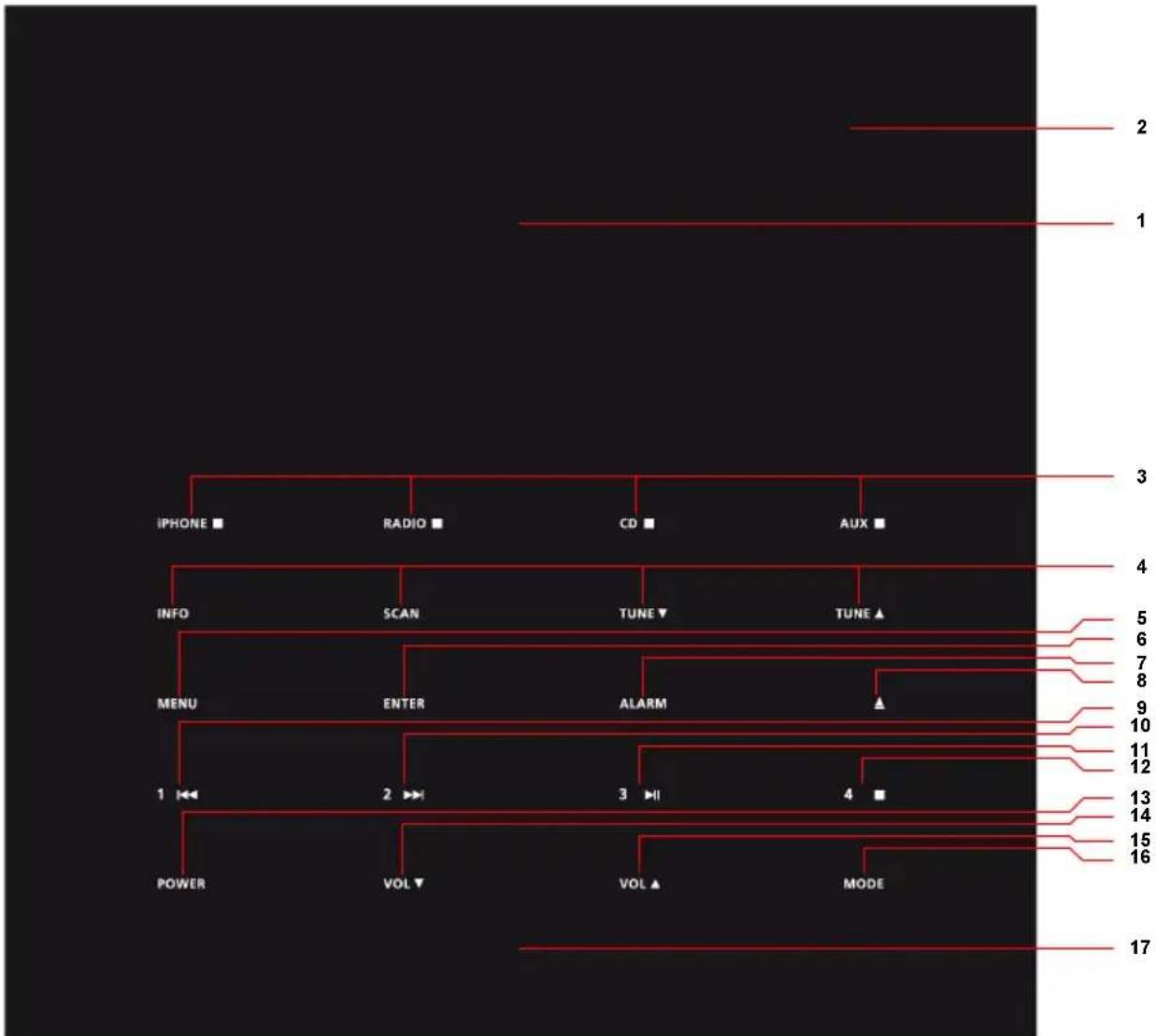

Yläpaneeli
