MANUAL DE USUARIO Fjord CDFM TANGENT

Mando a distancia 102

Descripción del menú – FM Mode 104

Descripción del menú – CD Mode 105

Descripción del menú – AUX/iPhone Mode 106

Especificaciones 107

PT - MANUAL DO UTILIZADOR 108

Painel Superior 109

Painel Frontal 112

ES - MANUAL DEL USUARIO

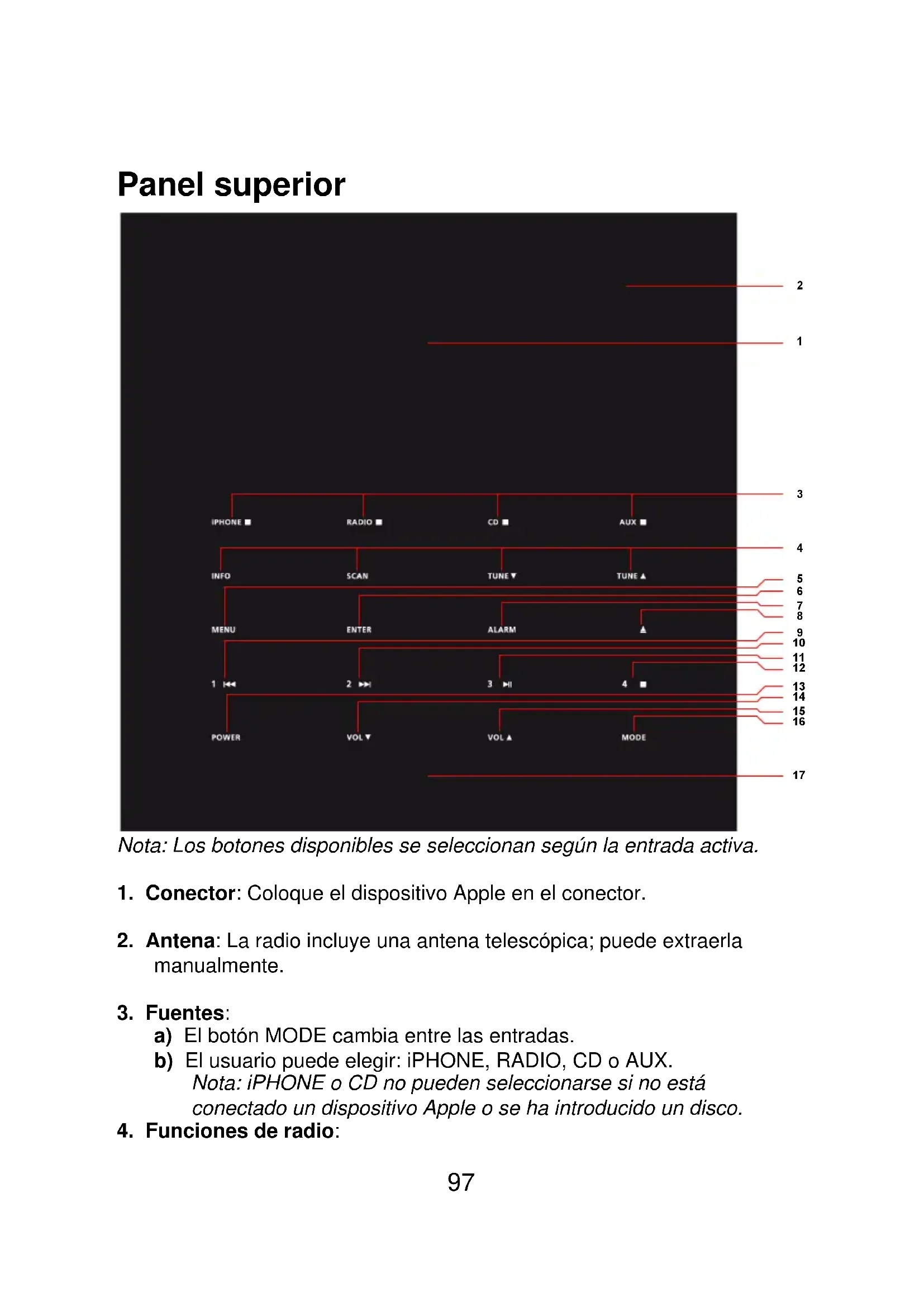

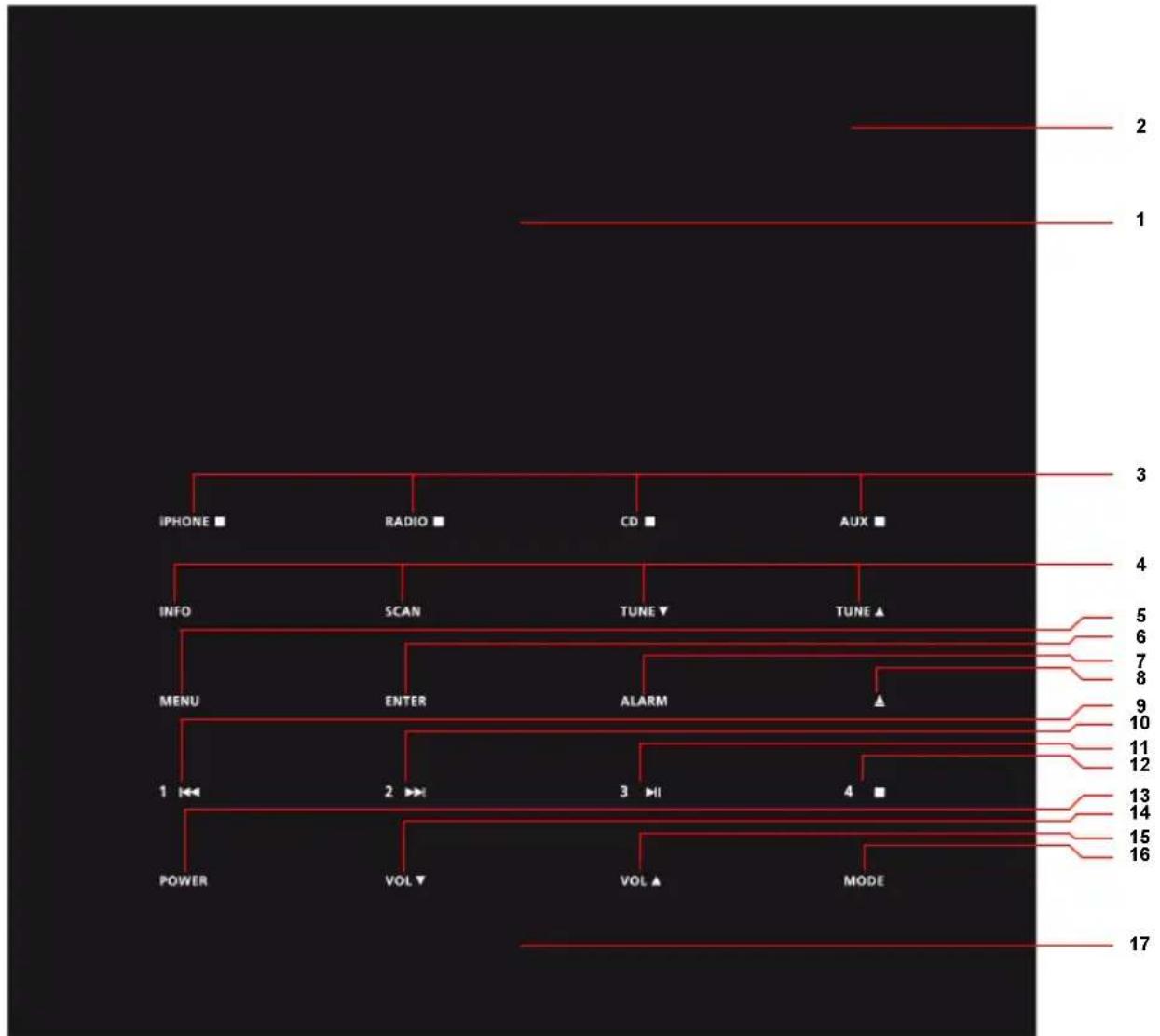

Panel superior

Nota: Los botones disponibles se seleccionan según la entrada activa.

1. Conector: Coloque el dispositivo Apple en el conector.

2. Antena: La radio incluye una antena telescópica; puede extraerla manualmente.

3. Fuentes:

a) El botón MODE cambia entre las entradas.
b) El usuario puede elegir: iPhone, RADIO, CD o AUX.

Nota: iPhone o CD no pueden seleccionarse si no está conectado un dispositivo Apple o se ha introducido un disco.

1. Funciones de radio:

a) INFO: Cambia entre los siguientes textos de radio: Hora del día, nombre de emisora, PTY y texto.
b) SCAN Sintoniza la banda de radio. Una pulsación busca la siguiente emisora en la banda FM. Arriba o abajo, según la última sintonización manual, con TUNE ▼ Por defecto se explora hacia arriba. Presionar y mantener realiza una sintonización automática, en la que las primeras 4 emisoras encontradas se cargan en las cuatro memorias. Por defecto, la primera vez que la radio acceda a modo radio, el Tangent fjord realizará una sintonización automática.
c) o TUNF Pulsando este botón el usuario pasa la banda FM 0,05MHz abajo y arriba respectivamente.

1. MENU: Pulse este botón para acceder al sistema de menú. Los esquemas pueden encontrarse en la sección: Descripción del menú

2. ENTER: Pulse para confirmar y acceder al subnivel de un elemento del sistema de menú. En el subnivel ya no necesita usar enter. Los cambios son instantáneos usando y

3. ALARM: Pulse este botón para configurar la alarma. La descripción del menú ofrece más detalles.

4. Si hay un disco en el Tangent fjord, pulse este botón para expulsarlo.

5. Salar/buscar atrás en modos CD/iPHONE, y memoria 1 en modo radio. Una pulsación salta/carga la memoria 1, y presionando y manteniendo se busca en la pista/se guarda la memoria 1.

6. Salar/buscar adelante en modos CD/iPHONE, y memoria 2 en modo radio. Una pulsación salta/carga la memoria 2, y presionando y manteniendo se busca en la pista/se guarda la memoria 2.

7. Reproducir/pausa en modos CD/iPHONE, y memoria 3 en modo radio. Una pulsación activa reproducción y pausa/carga la memoria 3, y presionar y mantener guarda la memoria 3.

8. Detener en modos CD/iPHONE, y memoria 4 en modo radio. Una pulsación detiene la pista/carga la memoria 4, y presionando y manteniendo se guarda la memoria 4.

9. POWER: Pulsar para encender/apagar el Tangent fjord. Si el sensor de proximidad está activo, también activará el Tangent fjord.

10. Reduce el volumen.

11. Aumenta el volumen.

12. MODE: Cambia de entrada: iPHONE, RADIO, CD o AUX.

13. Sensor de proximidad: Pase la mano por la zona del sensor para encender el Tangent fjord. (esta función puede desactivarse en el menú) Durante un modo de alarma activa, el sensor de proximidad funciona como botón de descanso. (esta función no puede desactivarse en el menú)

Panel delantero

1 2 3

1. Lector IR: receptor infrarrojo.
2. Pantalla: VFD de 2x16 caracteres.
3. Ranura de CD: Introduzca aquí el disco.

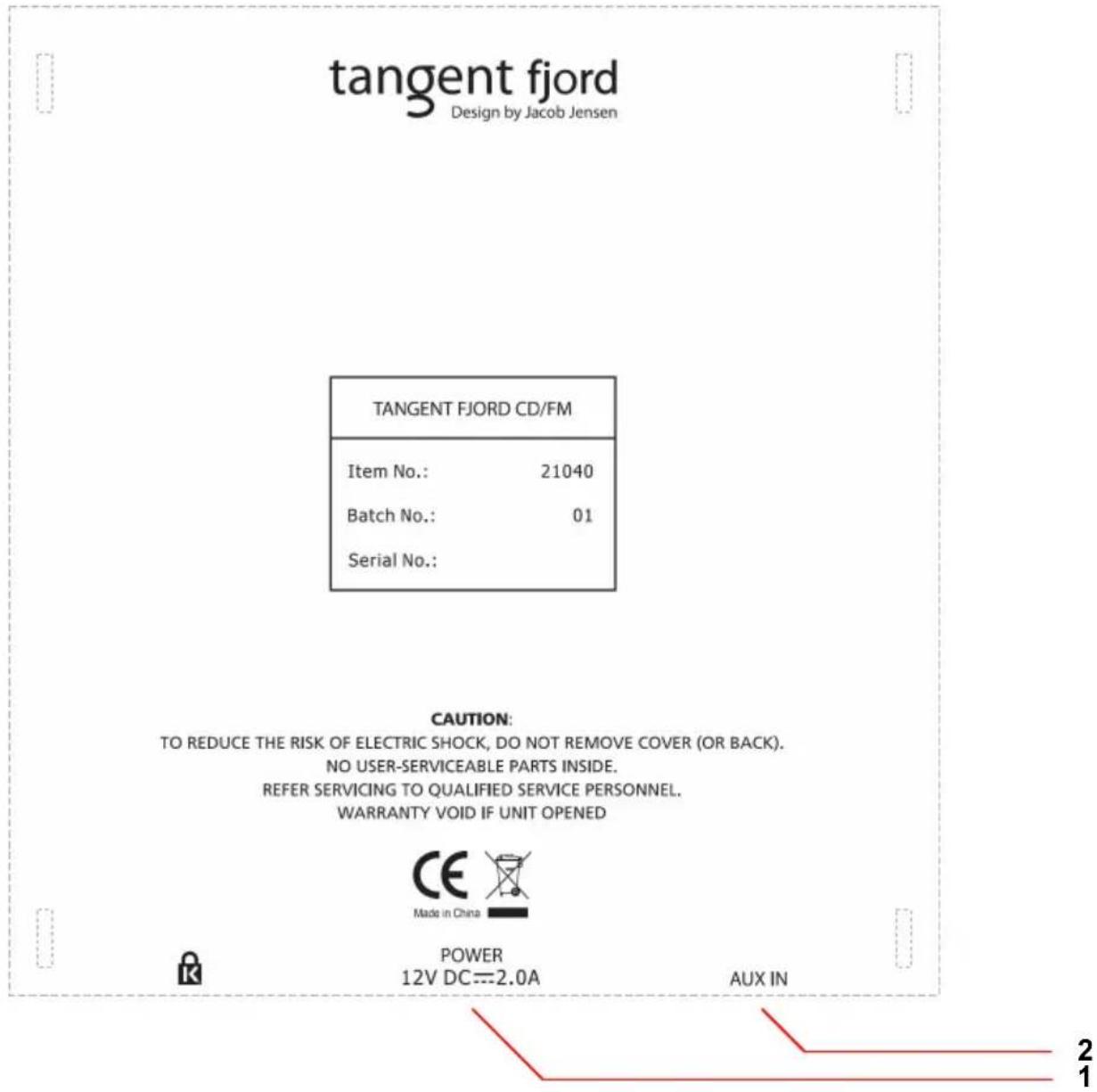

Panel trasero

tangent fjord Design by Jacob Jensen TANGENT FJORD CD/FM Item No.: 21040 Batch No.: 01 Serial No.: CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. WARRANTY VOID IF UNIT OPENED CE Made in China POWER 12V DC=2.0A AUX IN 2 1

1. POWER: Use esta entrada para conectar la alimentación CC del Tangent fjord: 12V/2A.
2. AUX IN: Conecte cualquier fuente de audio estéreo o mono a esta entrada estéreo.

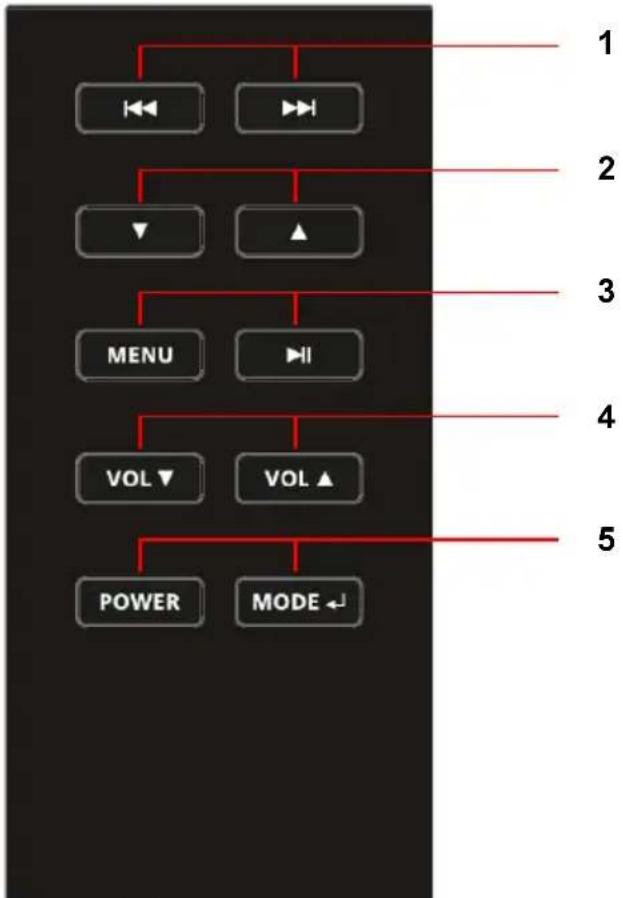

Mando a distancia

1. Saltar/buscar atrás y adelante.
2. Flechas abajo/arriba, usadas para navegar en modo iPhone. Cuando se pulsan en modo FM las teclas pueden explorar abajo y arriba respectivamente en pasos de 0,05 MHz. Al presionar y mantener las teclas de flecha se explora. [Nota a.]
3. MENU (para radio y iPhone) y REPRODUCIR/PAUSA.
4. Bajar y subir volumen respectivamente.
5. POWER y MODE. [Nota b.]

Consulte la sección Panel superior para una descripción detallada de los botones.

Notas

a. No hay teclas de flecha en el panel superior.
b. El botón MODE del mando tiene dos funciones. Funciona como botón ENTER en el modo de menú de iPhone y también como botón MODE. La función del botón MODE precisa de una pulsación prolongada para cambiar de modo iPhone a FM. Entre otras fuentes es necesaria una

pulsación breve. El botón MODE del panel superior solamente tiene una función.

Descripción del menú – FM Mode

Descripción del menú – CD Mode

Descripción del menú – AUX/iPhone Mode

Controles: Botones táctiles y mando IR

Altavoz: 2 altavoces de gama amplia de 3"

Potencia de salida: 2x7 vatios RMS@1% THD

Conexiones: Toma 3,5mm para entrada AUX de audio analógico estéreo

Entrada CC 12 V

Potencia: CC 12V/2A

Banda de sintonización FM (87,5 - 108,0MHz)

Dimensiones: 170mm x 180mm x 170mm (L x A x P)

Peso: 3,20 Kg (alimentación y radio)

Especificaciones sujetas a cambios sin previo aviso.

PT - MANUAL DO UTILIZADOR

Painel Superior

Sintonizador de bandas FM (87,5 - 108,0MHz)

Dimensões: 170mm x 180mm x 170mm (L x A x P)
