MANUALE UTENTE Fjord CDFM TANGENT

Pannello superiore 85

Pannello anteriore 88

Pannello posteriore 89

Telecomando 90

Descrizione del menu – FM Mode 92

Descrizione del menu – CD Mode 93

Descrizione del menu – AUX/iPhone Mode 94

Specifiche tecniche 95

ES - MANUAL DEL USUARIO 96

Panel superior 97

Panel delantero 100

Panel trasero.... 101

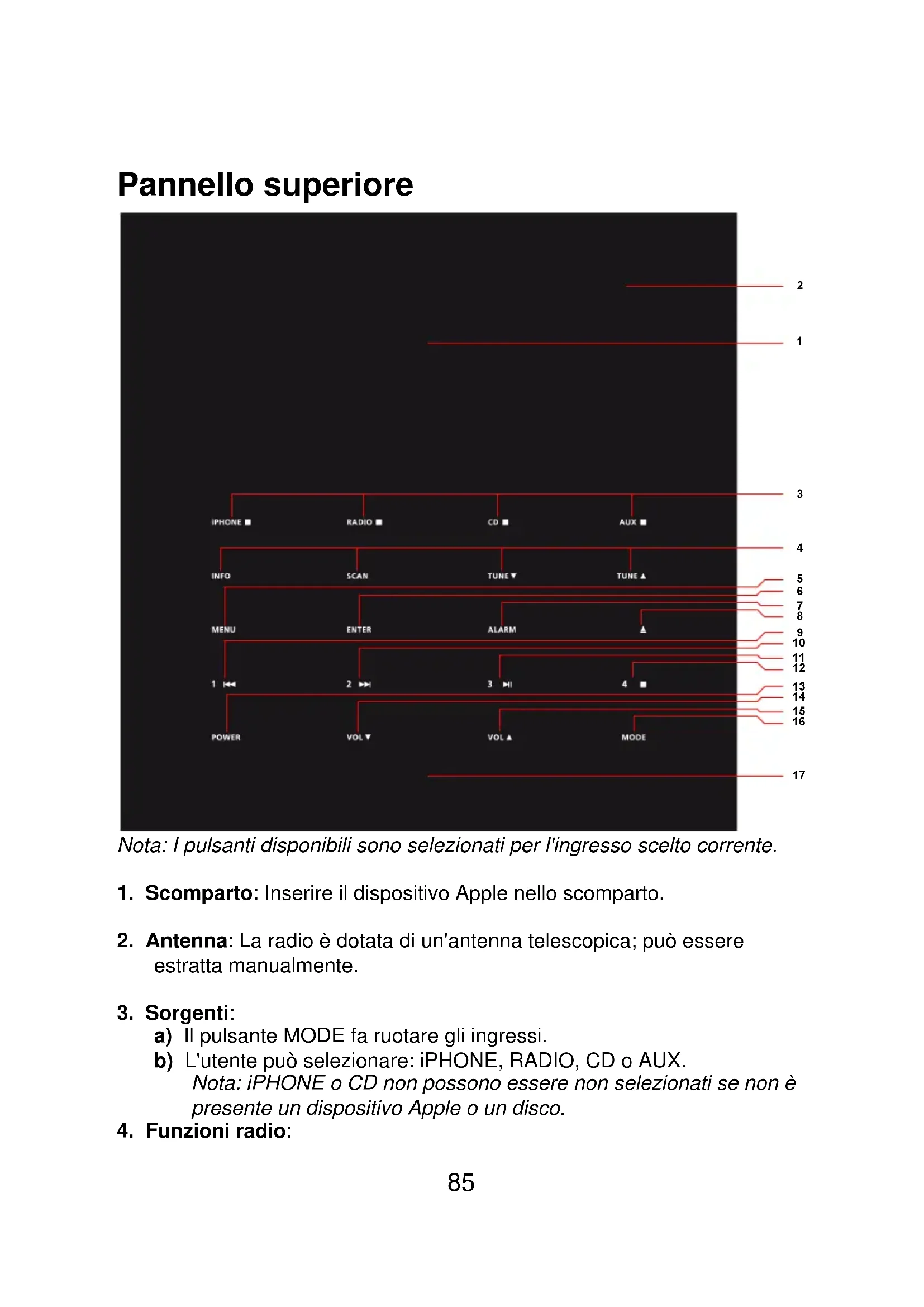

Nota: I pulsanti disponibili sono selezionati per l'ingresso scelto corrente.

1. Scomparto: Inserire il dispositivo Apple nello scomparto.

2. Antenna: La radio è dotata di un'antenna telescopica; può essere estratta manualmente.

3. Sorgenti:

a) Il pulsante MODE fa ruotare gli ingressi.
b) L'utente può selezionare: iPHONE, RADIO, CD o AUX.

Nota: iPhone o CD non possono essere non selezionati se non è presente un dispositivo Apple o un disco.

1. Funzioni radio:

a) INFO: Attiva-disattiva i testi radio seguenti: Ora del giorno, nome stazione, PTY e testo a scorrimento.
b) SCAN: Sintonizza la banda radio. Una sola pressione cerca la prossima stazione nella banda FM. Su o giù in base all'ultima
sintonizzazione manuale tramite TUNE ▼ TUNE ▲
scorrimento in avanti è impostato di default. Una pressione trattenuta esegue un'auto-sintonizzazione in cui le prime 4 stazioni trovate sono caricate nei quattro programmi. Per default la prima volta in cui la radio entra nella modalità radio, il Tangent fjord esegue un'auto-sintonizzazione.
c) o TUNE Premendo questi pulsanti l'utente sposta la banda FM avanti o indietro di 0.05MHz rispettivamente.

1. MENU: Premere questo pulsante per accedere al menu. Sono presenti degli schemi nella sezione: Descrizione menu.

2. ENTER: Premere per confermare l'accesso a un sottolivello di un soggetto del menu. Nel sottolivello, non è più necessario premere

enter, tutte le modifiche sono immediate tramite e

1. ALARM: Per impostare l'allarme, premere questo pulsante. La Descrizione del menu offre maggiori dettagli.

2. Se è presente un disco nel Tangent fjord, premere questo pulsante per espellere il disco.

3. Indica salta/ricerca indietro per la modalità CD/iPHONE e il programma 1 nella modalità radio. Un'unica pressione salta/carica il programma 1 e una pressione trattenuta ricerca la traccia/memorizza il programma 1.

4. Indica salta/ricerca indietro per la modalità CD/iPHONE, e il programma 2 nella modalità radio. Un'unica pressione salta/carica il programma 2 e una pressione trattenuta cerca la traccia/memorizza il programma 2.

5. Indica salta/ricerca indietro per la modalità CD/iPHONE e il programma 3 nella modalità radio. Un'unica pressione attiva-disattiva play e pause/carica il programma 3 e una pressione trattenuta memorizza il programma 3.

6. Indica salta/ricerca indietro per la modalità CD/iPHONE e il programma 4 nella modalità radio. Un'unica pressione attiva-disattiva play e pause/carica il programma 4 e una pressione trattenuta memorizza il programma 4.

7. POWER: Premere per accendere/spegnere il Tangent fjord. Se il sensore di prossimità è attivo, accenderà anche il Tangent fjord.
8. Abbassa il volume.
9. Aumenta il volume.
10. MODE: Ruota gli ingressi: iPhone, RADIO, CD o AUX.
11. Sensore di prossimità: Legge l'area del sensore per accendere il Tangent fjord. (Questa funzione può essere disattivata nel menu) Durante la modalità allarme attiva, il sensore di prossimità funziona come tasto snooze. (Questa funzione non può essere disattivata nel menu)

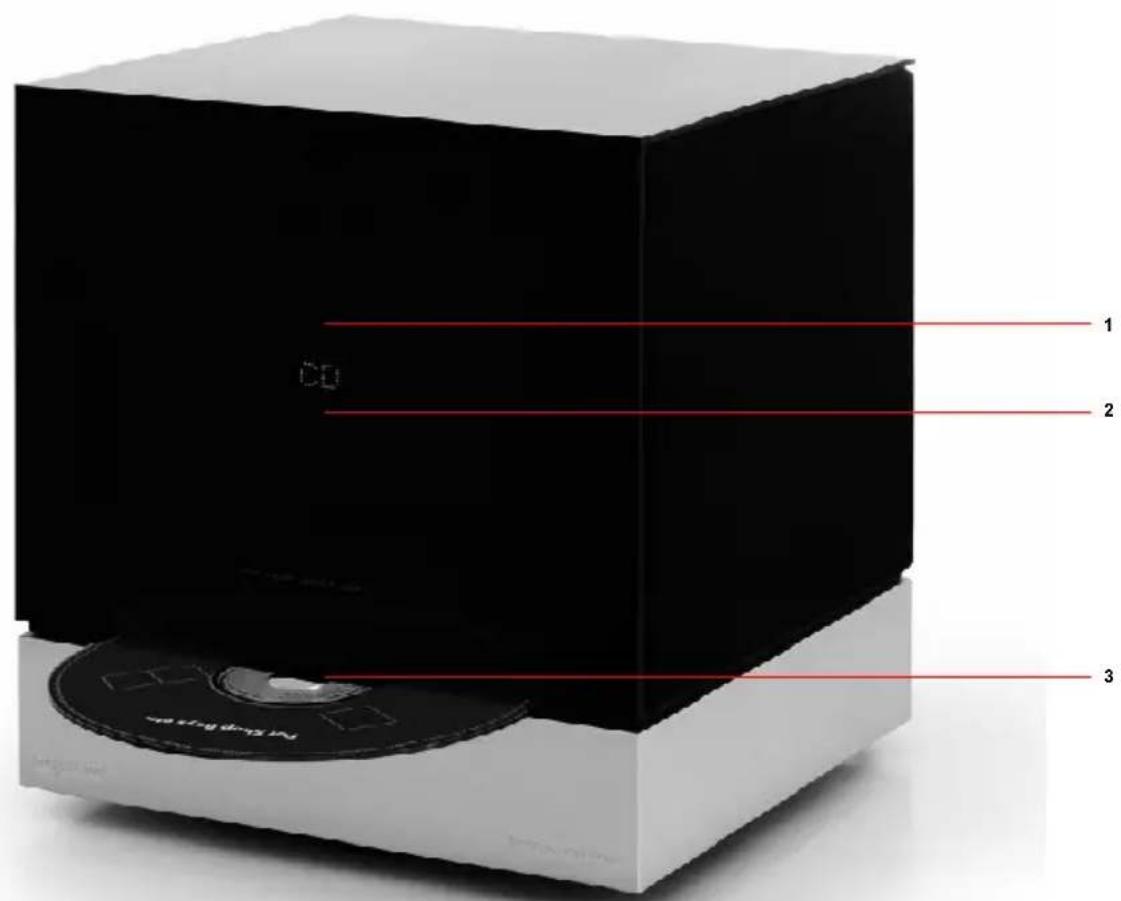

Pannello anteriore

1 2 3

1. Sensore IR: Ricevitore infrarossi.
2. Display: Carattere 2x16 VFD.
3. Lettore CD: Inserire qui il disco.

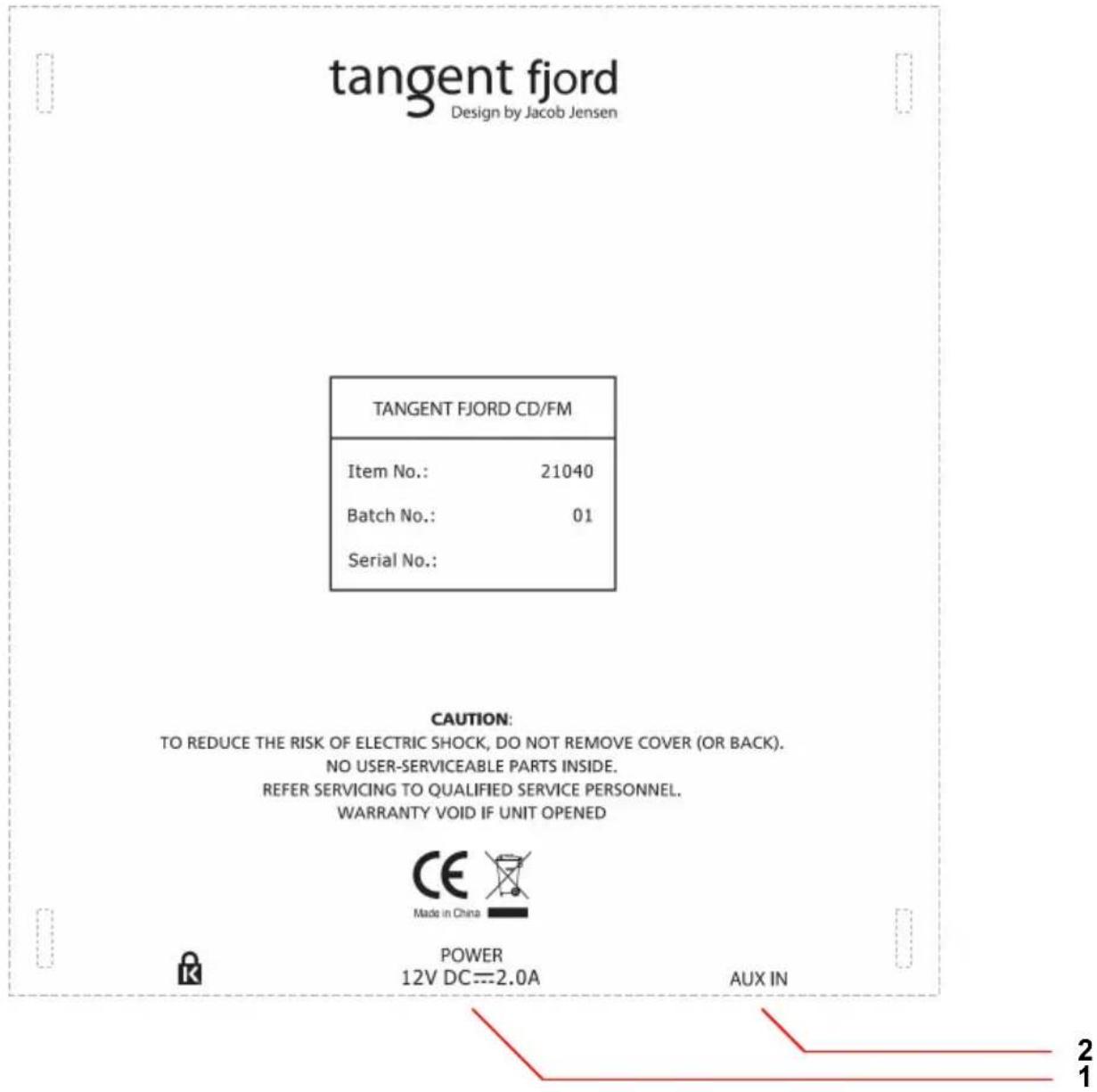

Pannello posteriore

tangent fjord Design by Jacob Jensen TANGENT FJORD CD/FM Item No.: 21040 Batch No.: 01 Serial No.: CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. WARRANTY VOID IF UNIT OPENED CE Made in China POWER 12V DC=2.0A AUX IN 2 1

1. POWER: Utilizzare questo ingresso per collegare l'alimentazione di corrente CC del Tangent fjord; 12V/2A.
2. AUX IN: Collegare qualsiasi sorgente audio stereo o mono a questo ingresso dello stereo.

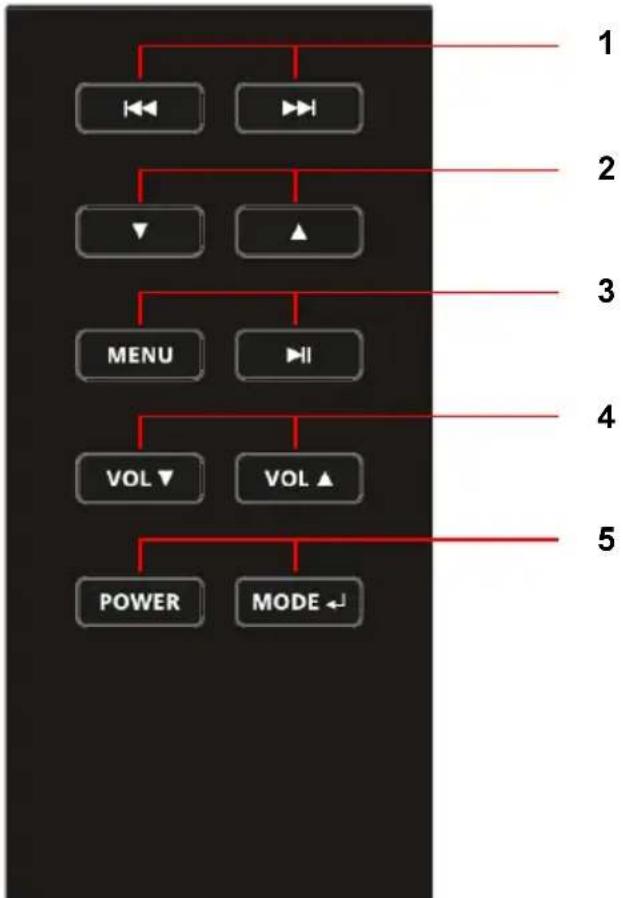

Telecomando

1. Salta/ricerca indietro e avanti
2. Tasti freccia su/giù, utilizzati per lo scorrimento nella modalità iPhone. Quando premuti brevemente in modalità FM i tasti scorrono avanti e indietro rispettivamente di 0,05MHZ per volta. Quando tenuti premuti i tasti freccia scorrono. [Nota a.]
3. MENU (per radio e iPhone) e PLAY/PAUSE.
4. Volume su e giù rispettivamente.
5. POWER e MODE. [Nota b.]

Vedere la sezione Pannello superiore per una descrizione dettagliata dei pulsanti.

Note

a. Non sono presenti tasti freccia sul Pannello superiore.
b. Il pulsante MODE sul telecomando ha due funzioni. Funziona come pulsante ENTER nella modalità menu dell'iPhone e come pulsante MODE. La funzione pulsante MODE necessita di una pressione protratta per cambiare da modalità iPhone a FM. Tra le altre sorgenti di

ingresso è necessaria una breve pressione. Il pulsante MODE del Pannello superiore ha una sola funzione.

Descrizione del menu – FM Mode

Descrizione del menu – CD Mode

Descrizione del menu – AUX/iPhone Mode

Comandi: Pulsanti sensibili al tocco e telecomando a infrarossi

Altoparlante: 2 pezzi Altoparlanti ad ampia portata 3"

Uscita energia elettrica: 2x7 Watt RMS@1% THD

Connessioni: Jack 3.5mm per ingresso AUX audio analogico stereo ingresso 12 V CD

Alimentazione: CD 12V/2A

Peso: 3.20Kg (Alimentazione e radio)

Tutte le specifiche tecniche sono soggette a modifiche senza comunicazione.
