DE - BEDIENUNGSANLEITUNG

Oberes Bedienfeld

Hinweis: Die verfügbaren Tasten werden für den aktuell gewählten Eingang ausgewählt.

1. Dock-Anschluss: Setzen Sie Ihr Apple-Gerät in den Dock-Anschluss.

2. Antenne: Das Radio ist mit einer Teleskopantenne ausgestattet, die per Hand herausgezogen werden kann.

3. Eingangsquellen:

a) Die Taste MODE schaltet durch die Eingangsquellen.
b) Der Benutzer kann unter Folgendem wählen: iPhone, RADIO, CD oder AUX.
Hinweis: iPhone oder CD können nicht ausgewählt werden, wenn kein Apple-Gerät vorhanden ist oder keine Disc eingelegt ist.

4. Radiofunktionen:

a) INFO: Schaltet zwischen den folgenden Radiotexten um: Uhrzeit, Sendername, PTY und Crawler Text.
b) SCAN: Einstellung der Radiofrequenz. Einmaliges Drücken sucht den nächsten Sender auf UKW. Auf- oder abwärts, abhängig von
der letzten manuellen Einstellung durch TUNE ▼ oder TUNE ▲
Standard ist Aufwärts-Scan. Drücken und Halten startet den automatischen Sendersuchlauf, wobei die ersten 4 Sender in die 4 Senderspeichertasten programmiert werden. Standardmäßig führt das Tangent fjord beim ersten Einschalten des Radiomodus einen automatischen Sendersuchlauf durch.
c) TUNE ▼ Durch Drücken dieser Tasten wird das UKW-Band mit 0,05 MHz-Schritten entsprechend auf- oder abwärts durchsucht.

1. MENU: Drücken Sie diese Taste, um ins Menü zu gelangen. Übersichten sind in folgendem Abschnitt zu finden: Menü-Beschreibung

2. ENTER: Drücken, um das Untermenü eines Menüs zu öffnen. Im Untermenü wird Enter nicht mehr verwendet, alle Änderungen werden mit und vorgenommen.

3. ALARM: Drücken Sie diese Taste, um den Alarm einzustellen. In der Menü-Beschreibung werden die Details erklärt.

4. Wenn eine Disc im Tangent fjord eingelegt ist, drücken Sie diese Taste, um die Disc auszuwerfen.

5. Rückwarts-Sprung- und Suchfunktion für CD/iPHONE-Modus und im Radiomodus Senderspeicher 1. Einmaliges Drücken springt/wählt Senderspeicher 1 und Drücken und Halten durchsucht den Track/speichert Senderspeicher 1 ab.

6. Vorwärts-Sprung- und Suchfunktion für CD/iPHONE-Modus und im Radiomodus Senderspeicher 2. Einmaliges Drücken springt/wählt Senderspeicher 2 und Drücken und Halten durchsucht den Track/speichert Senderspeicher 2 ab.

7. Wiedergabe/Pause-Funktion für CD/iPHONE-Modus und im Radiomodus Senderspeicher 3. Einmaliges Drücken wechselt

zwischen Wiedergabe und Pause/wählt Senderspeicher 3 und Drücken und Halten speichert Senderspeicher 3 ab.

1. Stopp-Funktion für CD/iPHONE-Modus und im Radiomodus Senderspeicher 4. Einmaliges Drücken stoppt den Track/wählt Senderspeicher 4 und Drücken und Halten speichert Senderspeicher 4 ab.

2. POWER: Drücken, um das Tangent fjord ein- und auszuschalten. Wenn der Näherungssensor aktiv ist, schaltet dieser auch das Tangent fjord ein.

3. Senkt die Lautstärke.

4. VOL A Emöht die Lautstärke.

5. MODE: Wechselt zwischen den Eingangsquellen: iPhone, RADIO, CD oder AUX.

6. Näherungssensor: Über den Sensorbereich streichen, um das Tangent fjord einzuschalten. (Diese Funktion kann im Menü deaktiviert werden) Während eines Alarm- oder Weckmodus dient der Näherungssensor als Schlummertaste. (Diese Funktion kann im Menü nicht deaktiviert werden)

Frontseite

1 2 3

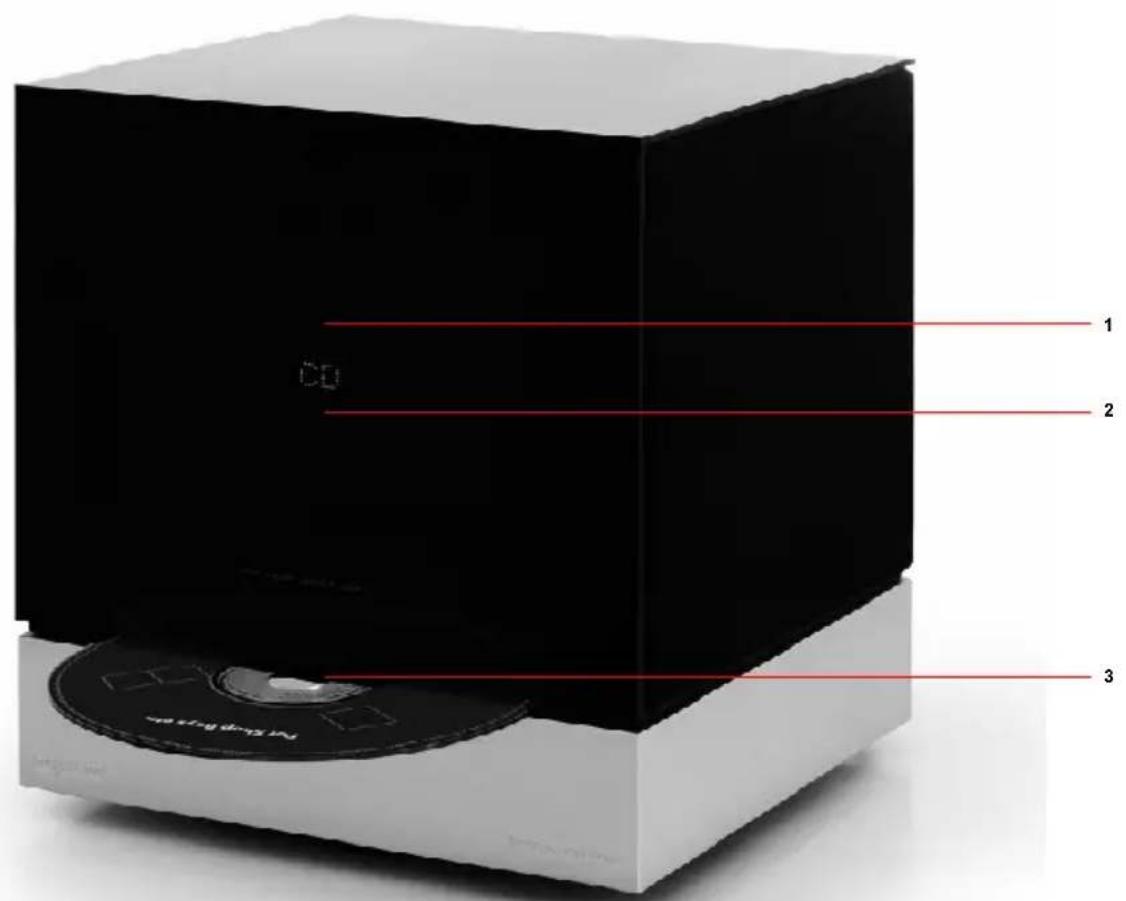

1. IR-Sensor: Infrarot-Empfänger.
2. Displayanzeige: 2x16 Zeichen VFD.
3. CD-Fach: Legen Sie die Disc hier ein.

Rückseite

tangent fjord Design by Jacob Jensen TANGENT FJORD CD/FM Item No.: 21040 Batch No.: 01 Serial No.: CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. WARRANTY VOID IF UNIT OPENED CE Made in China POWER 12V DC==2.0A AUX IN 2 1

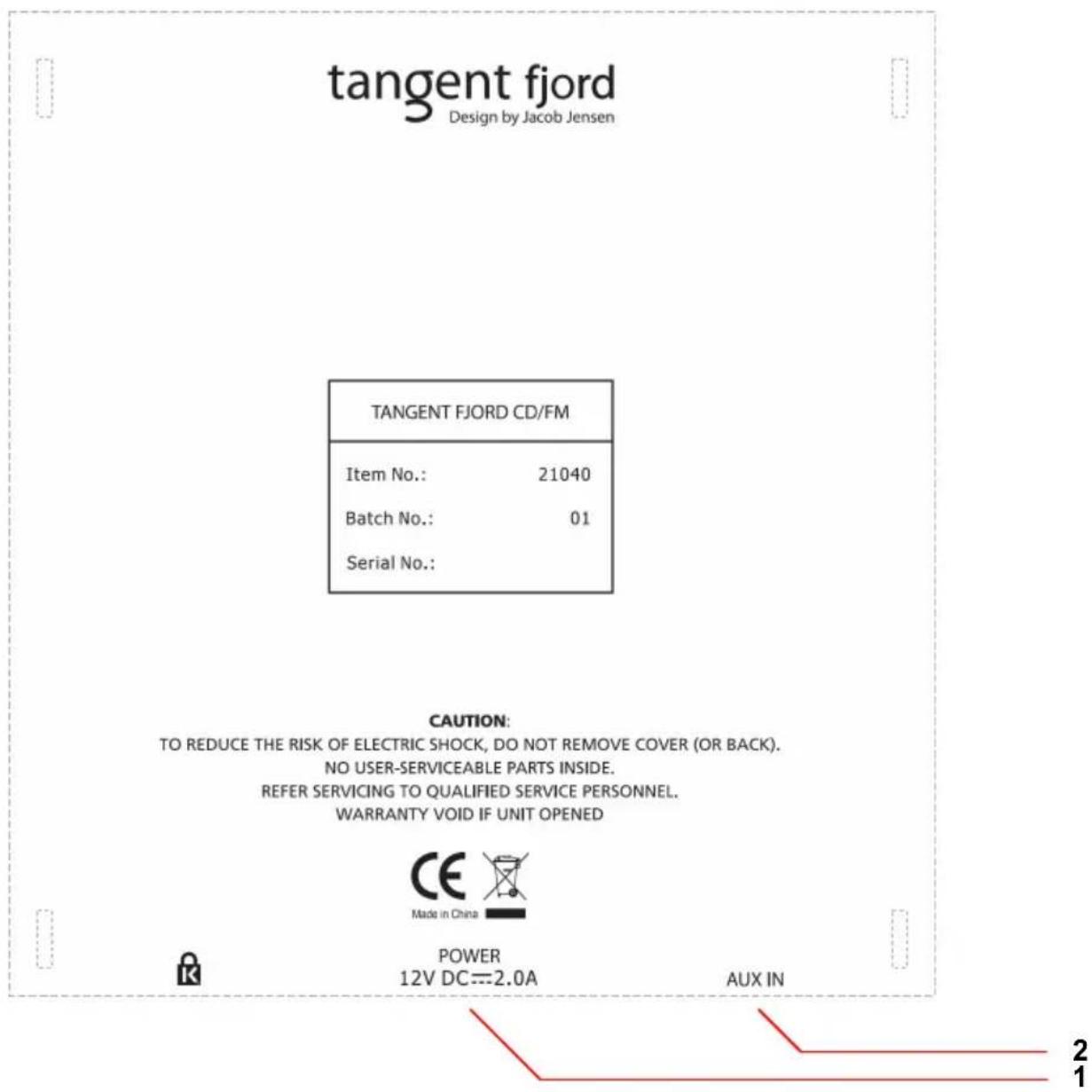

1. POWER: Verwenden Sie diesen Eingang, um den Netzadapter 12 V/2 A des Tangent fjord anzuschließen.
2. AUX IN: Schließen Sie an diesen Stereo-Eingang eine Stereo- oder Mono-Audioquelle an.

Fernbedienung


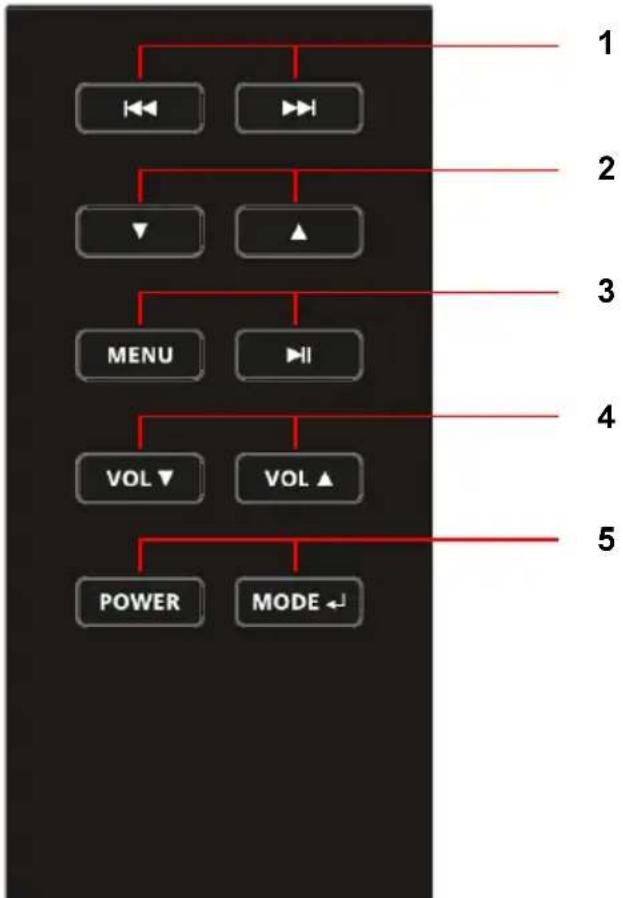

1. Vor- und Rückwärts-Springen/Suche.
2. Pfeiltasten Auf/Ab, für das Scrollen im iPhone-Modus. Nach kurzem Tastendruck startet im UKW-Modus die entsprechende Ab- und Aufwärtssuche in 0.05 MHz Schritten. Dann die Pfeiltasten gedrückt halten. [Hinweis a.]
3. MENÜ (für Radio und iPhone) und WIEDERGABE/PAUSE.
4. Lautstärke senken oder erhöhen.
5. POWER und MODE. [Hinweis b.]

Siehe Abschnitt Oberes Bedienfeld für detaillierte Tastenbeschreibung.

Hinweise

a. Im oberen Bedienfeld sind keine Pfeiltasten vorhanden.
b. Die Taste MODE auf der Fernbedienung besitzt zwei Funktionen: Im iPhone-Menü dient sie als ENTER-Taste und auch als MODE-Taste. Die MODE-Tastenfunktion erfordert ein langes Drücken, um von iPhone in FM Modus umzuschalten. Die anderen Quellen erfordern ein kurzes Drücken. Die MODE-Taste im oberen Bedienfeld besitzt nur eine Funktion.

Menü-Beschreibung – FM Mode

Menü-Beschreibung – CD Mode

Menü-Beschreibung – AUX & iPhone Mode

Bedienelemente: Touch-Tasten und IR-Fernbedienung

Lautsprecher: 2 St. 3-Zoll Breitbandlautsprecher

Ausgangsleistung: 2x7 Watt RMS bei 1 % THD

Anschlüsse: 3,5 mm-Buchse für Stereo-Analog-Audio-

AUX-Eingang

12 V DC-Eingang

Leistungsaufnahme: DC 12 V/2 A

Radio-Frequenzbereiche UKW (87,5 – 108,0 MHz)

Abmessungen: 170 mm x 180 mm x 170 mm (B x H x T)

Gewicht: 3,20 kg (Netzadapter und Radio)

Alle technischen Daten unterliegen Veränderungen ohne Benachrichtigung.

Gewicht: 3,20 Kg (Voeding en radio)

Lähtöteho: 2x7 W RMS, 1 % THD
