Tuotetyyppi	Äänijärjestelmä FM-radiolla, CD-soittimella ja iPhonen telakointiasemalla
Merkki	Tangent
Malli	Fjord CDFM
Mitat (L x K x S)	170 mm x 180 mm x 170 mm
Paino	3,20 kg (virtalähteen kanssa)
Virtalähde	DC 12V / 2A
Lähtöteho	2 x 7 W RMS (1% särö)
Kaiuttimet	2 leveäkaistakaiutinta, 3 tuumaa (7,6 cm)
Radiotaajuusalue	FM 87,5 - 108,0 MHz
Liitännät	AUX-tulo 3,5 mm stereo, iPhonen telakointiasema, CD-soitin
Päätoiminnot	FM-radio 4 esiasetuksella, CD-soitin, iPhonen telakointiasema, AUX-tulo, herätys, läheisyystunnistin, IR-kaukosäädin
Näytön tyyppi	Tyhjiöfluoresenssinäyttö (VFD) 2x16 merkkiä
Antenni	Sisäänrakennettu teleskooppiantenni
Muotoilu	Jacob Jensenin suunnittelema
Valmistusmaa	Kiina
Käyttöohje saatavilla	119 sivua, monikielinen (ranska mukana)
Huolto	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä hankaavia aineita tai liuottimia.
Turvallisuus	Älä avaa koteloa. Ei käyttäjän korjattavia osia. Sähköiskun vaara.
Varaosat ja korjattavuus	Ota yhteyttä valtuutettuun huoltoon. Takuu raukeaa, jos laite avataan.
Yleistä	Valmistettu Tangentin lisenssillä. Viite: 21040.

Usein kysytyt kysymykset - Fjord CDFM TANGENT

Kuinka Tangent Fjord CDFM kytketään päälle ja pois?

Käytä POWER-painiketta kytkeäksesi laitteen päälle tai pois. Läheisyystunnistin voi myös kytkeä sen päälle liikuttamalla kättä sen edessä.

Kuinka herätys asetetaan?

Paina ALARM-painiketta päästäksesi herätysasetuksiin. Noudata järjestelmävalikon ohjeita asettaaksesi ajan ja lähteen.

Kuinka radioasema tallennetaan esiasetukseksi?

FM-tilassa pidä yhtä esiasetuspainikkeista (1–4) painettuna tallentaaksesi nykyisen aseman. Kutsuaksesi paina lyhyesti vastaavaa painiketta.

Voinko liittää muun laitteen kuin iPhonen?

Kyllä, AUX IN -tulon (3,5 mm) kautta voit liittää minkä tahansa audiolaitteen, jossa on kuuloke- tai linjalähtö.

Miten läheisyystunnistin toimii?

Käytä kättä tunnistimen edessä (sijaitsee päällä) kytkeäksesi laitteen päälle. Herätystilassa se toimii herätysmuistutuksena. Tämä toiminto voidaan poistaa käytöstä valikossa (paitsi herätysmuistutus).

Mitä tehdä, jos näyttö on tyhjä?

Tarkista, että virtalähde on kytketty oikein (12V/2A) ja laite on päällä. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon.

Kuinka kaukosäädintä käytetään?

IR-kaukosäätimellä voidaan ohjata kaikkia toimintoja: navigointi, äänenvoimakkuus, tilan vaihto, esiasetukset. Varmista, että osoitat etulevyssä olevaa IR-vastaanotinta kohti.

Mitä audioformaatteja CD-soitin tukee?

CD-soitin tukee tavallisia ääni-CD-levyjä (CD-DA). MP3-CD-levyjä ei mainita käyttöohjeessa, vain ääni-CD-levyt on taattu.

Kuinka laite puhdistetaan?

Käytä pehmeää ja kuivaa liinaa. Älä koskaan käytä kemikaaleja, alkoholia tai liuottimia, jotka voivat vahingoittaa pintaa.

Mitä tehdä, jos radiovastaanotossa on ongelmia?

Avaa teleskooppiantenni kokonaan. Yritä siirtää laitetta tai suorita automaattihaku (pidä SCAN-painiketta painettuna).

KÄYTTÖOHJE Fjord CDFM TANGENT

Valikon kuvaus – FM Mode 80

Valikon kuvaus – CD Mode 81

Valikon kuvaus – AUX & iPhone Mode 82

Tekniset tiedot....83

ITA - MANUALE UTENTE 84

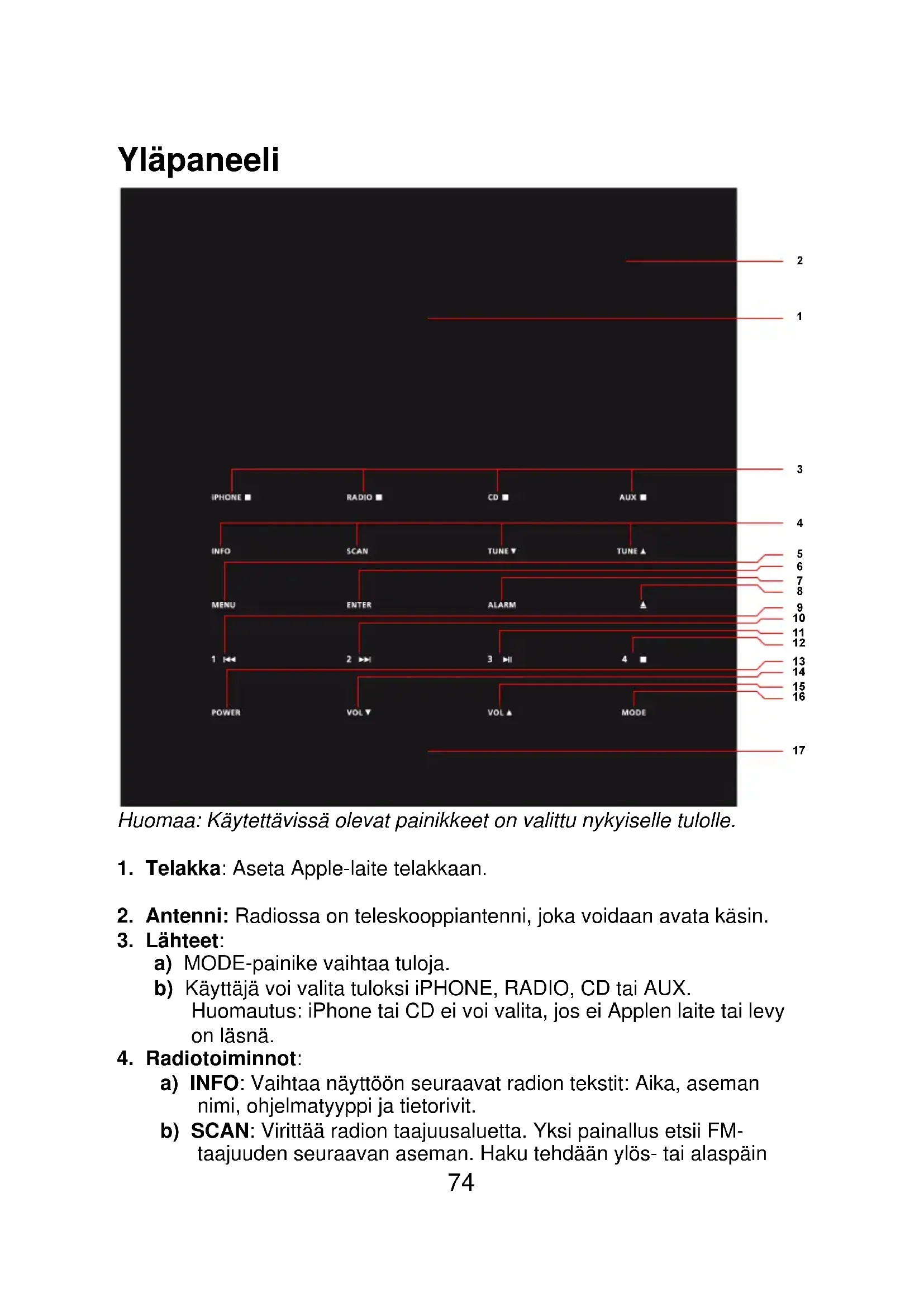

Huomaa: Käytettävissä olevat painikkeet on valittu nykyiselle tulolle.

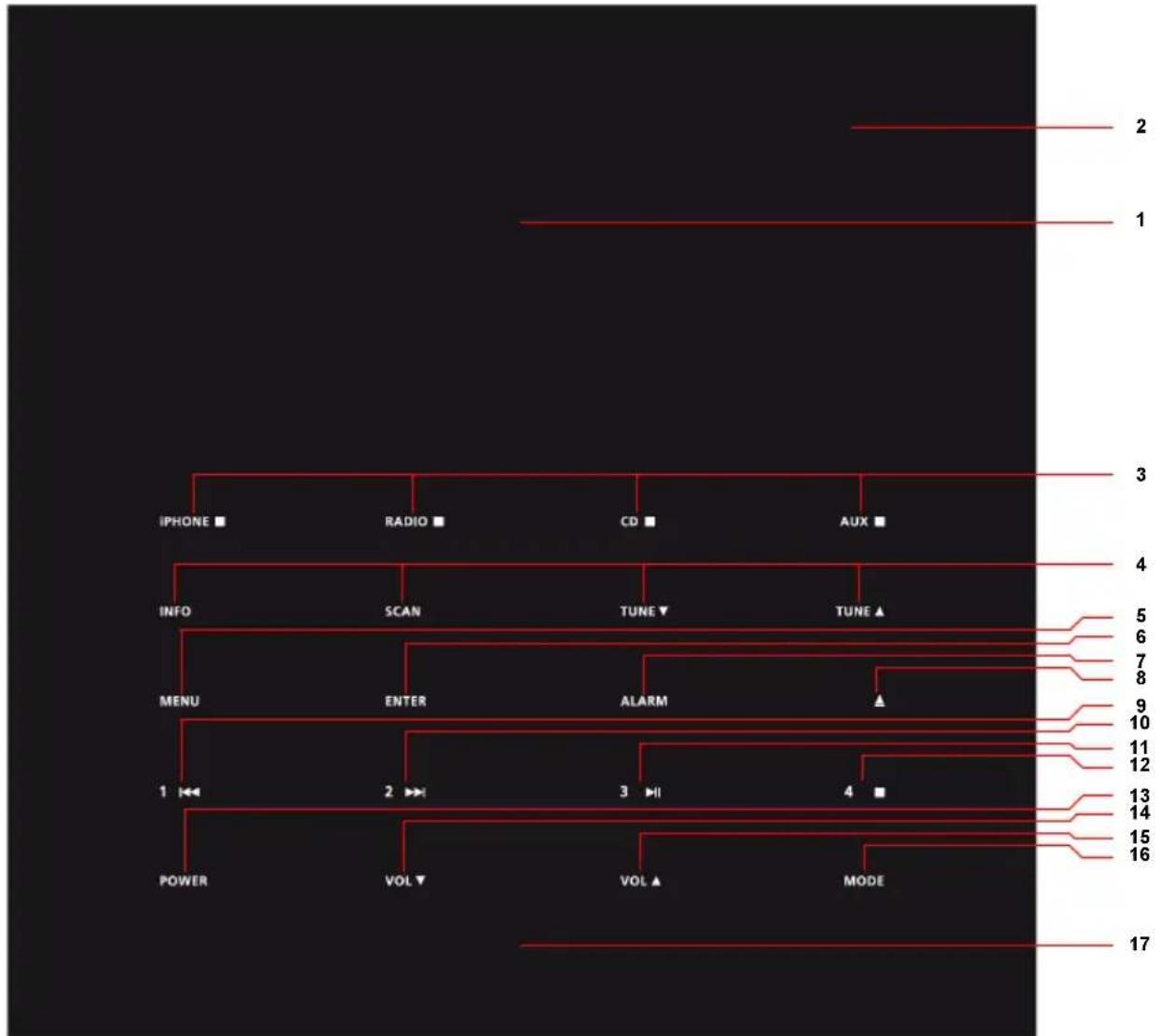

1. Telakka: Aseta Apple-laite telakkaan.

2. Antenni: Radiossa on teleskooppiantenni, joka voidaan avata käsin.

3. Lähteet:

a) MODE-painike vaihtaa tuloja.
b) Käyttäjä voi valita tuloksi iPHONE, RADIO, CD tai AUX. Huomautus: iPhone tai CD ei voi valita, jos ei Applen laite tai levy on läsnä.

1. Radiotoiminnot:

a) INFO: Vaihtaa näyttöön seuraavat radion tekstit: Aika, aseman nimi, ohjelmatyyppi ja tietorivit.

b) SCAN: Virittää radion taajuusaluetta. Yksi painallus etsii FM-taajuuden seuraavan aseman. Haku tehdään ylös- tai alaspäin

riippuen siitä, onko edellinen manuaaliviritys tehty painamalla TUNE ▼ vai TUNE ▲ Oletusarvo on, että haku tehdään ylöspäin.

Painaminen ja pohjassa pitäminen käynnistää automaattivirityksen, jossa 4 ensimmäisenä löydettyä asemaa tallennetaan neljään esivalintaan. Oletusasetus on, että Tangent fjord suorittaa automaattivirityksen siirtyessään ensimmäistä kertaa radiotilaan.

c) tai TUNE T Näistä painnikkeista käyttäjä voi virittää taajuutta FM-taajuusalueella 0,05 MHz alas- tai ylöspäin.

1. MENU: Siirry valikkojärjestelmään tästä painikkeesta. Valikkorakenteet on kuvattu osiossa Valikon kuvaus
2. ENTER: Painamalla siirrytään valikkojärjestelmässä aiheen alatasolle. Alatasolla ENTER-painiketta ei enää tarvita, sillä muutokset tehdään välittömästi painikkeilla ja 1 ↔ 2 ▶
3. ALARM: Voit asettaa hälytyksen painamalla tätä painiketta. Lisätietoja on Valikon kuvaus -kohdassa.
4. Jos Tangent fjord -laitteeseen on asetettu levy, voit poistaa sen tällä painikkeella.
5. Siiryy kappaleen taaksepäin tai kelaa taaksepäin CD/iPHONE-tilassa ja valitsee esivalinnan 1 radiotilassa. Yksi painallus siirtyy kappaleesta toiseen tai lataa esivalinnan 1; painaminen ja pitäminen pohjassa kelaa kappaletta tai tallentaa esivalinnan 1.
6. Siirtyy kappaleen eteenpäin tai kelaa eteenpäin CD/iPHONE-tilassa ja valitsee esivalinnan 2 radiotilassa. Yksi painallus siirtyy kappaleesta toiseen tai lataa esivalinnan 2; painaminen ja pitäminen pohjassa kelaa kappaletta tai tallentaa esivalinnan 2.
7. Asettaa toiston tai tauon CD/iPHONE-tilassa ja valitsee esivalinnan 3 radiotilassa. Yksi painallus vaihtaa toiston / tauon tai lataa esivalinnan 3; painaminen ja pitäminen pohjassa tallentaa esivalinnan 3.

8. Pysäyttää toiston CD/iPHONE-tilassa ja valitsee esivalinnan 4 radiotilassa. Yksi painallus pysäyttää kappaleen tai lataa esivalinnan 4; painaminen ja pitäminen pohjassa tallentaa esivalinnan 4.

9. POWER: Painamalla voit kytkeä Tangent fjord -laitteen päälle tai pois. Jos läheisyyystunnistin on käytössä, se voi myös kytkeä Tangent fjord -laitteen päälle.

10. Värentää äänenvoimakkuutta.
11. Lisa äänenvoimakkuutta.
12. MODE: Vaihtaa tuloja: iPhone, RADIO, CD tai AUX.
13. Läheisyystunnistin: Voit kytkeä Tangent fjord -laitteen päälle pyyhkäisemällä tunnistinlaueella. (Tämä toiminto voidaan kytkeä pois käytöstä valikossa) Aktiivisen hälytyksen aikana läheisyystunnistin toimii torkkupainikkeena. (Tätä toimintoa ei voi kytkeä pois käytöstä valikossa)

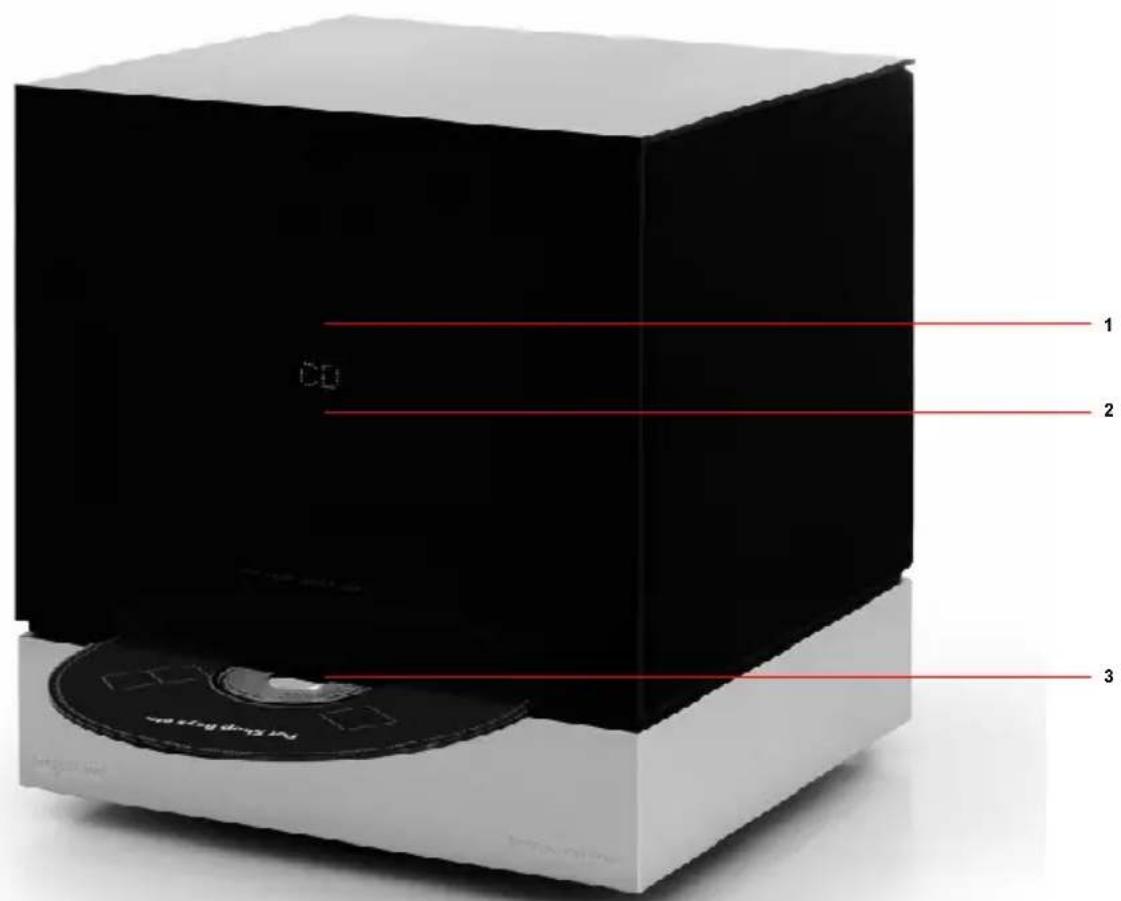

Etupaneeli

1. IR-vastaanotin: Infrapunavastaanotin.
2. Näyttöruutu: 2 x 16 merkin VFD-näyttö.
3. CD-asema: Aseta levy tänne.

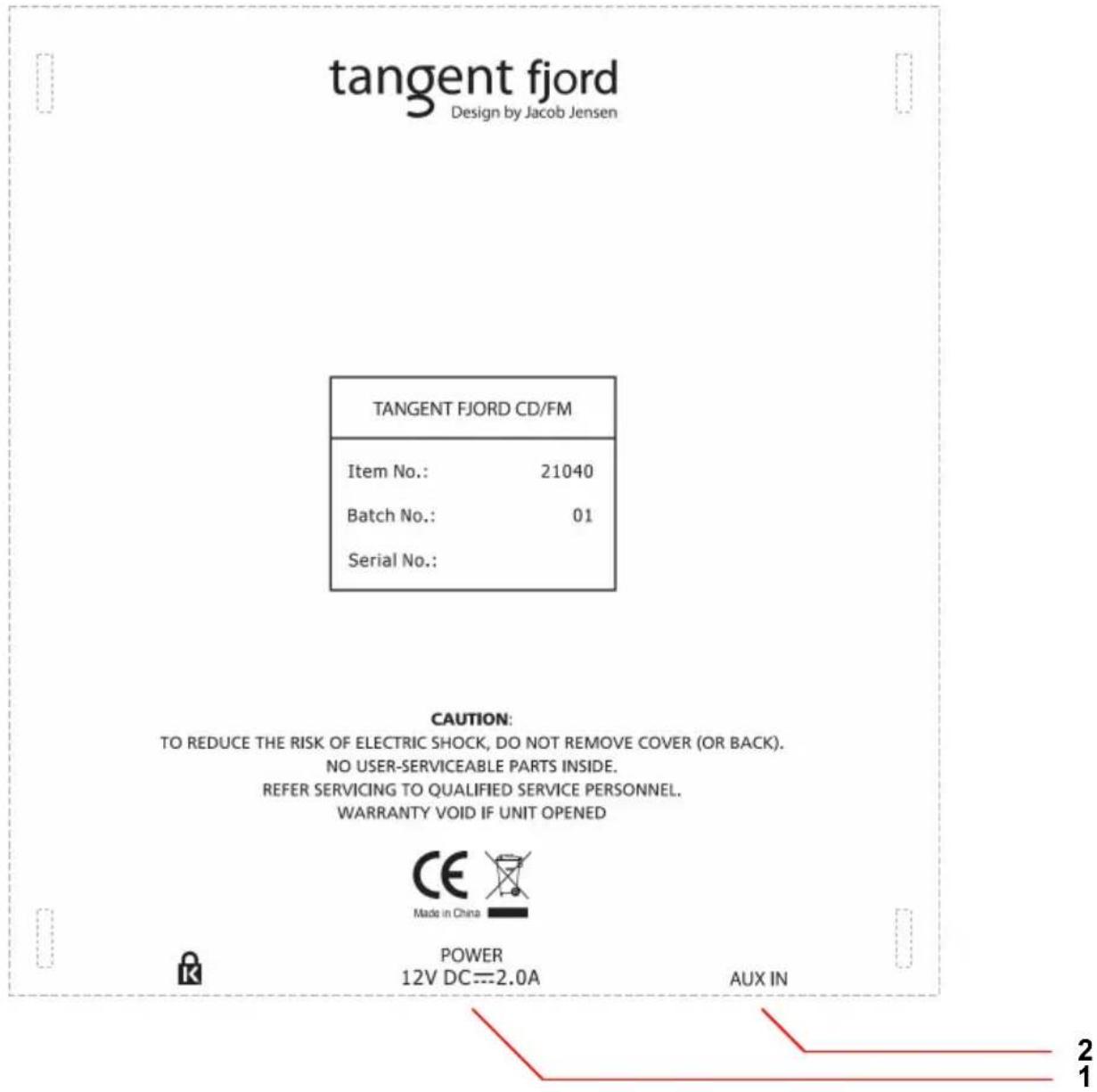

Takapaneeli

1. POWER: Tähän tuloon voit kytkeä Tangent fjord -laitteen tasavirtatulon; 12 V / 2 A.
2. AUX IN: Tähän stereotuloon voit kytkeä minkä tahansa stereo- tai monoäänilähteen.

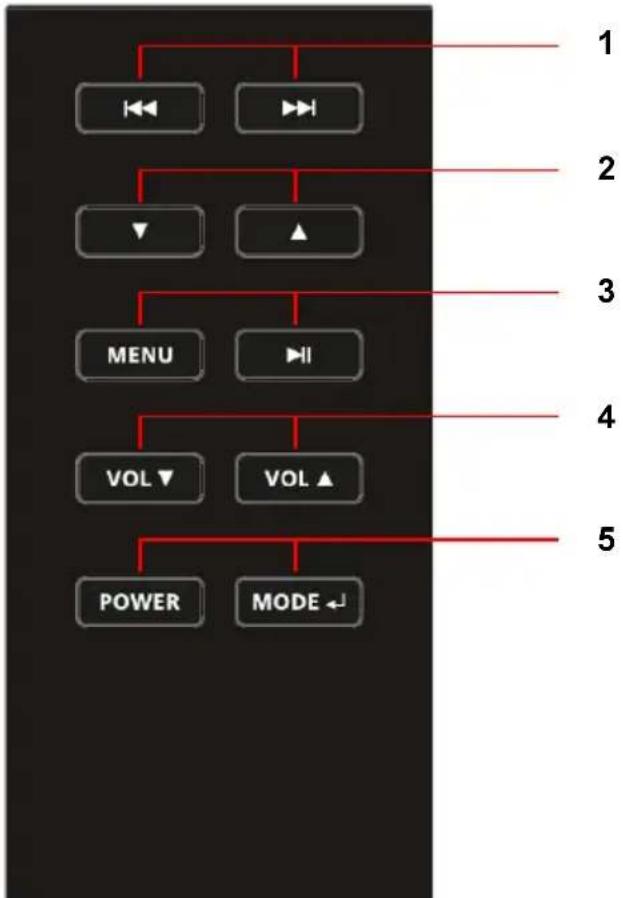

Kaukosäädin

1. Ohita/etsi taakse- tai eteenpäin.
2. Nuolinäppäimet alas/ylös, käytetään vierittämiseen iPhone-tilassa. Painettaessa lyhyesti FM-tilassa painikkeilla suoritetaan haku alas ja ylös 0,05 MHz välein. Haku alkaa painettaessa nuolta ja pidettäessä sitä painettuna. [Huomautus a.]
3. MENU (sekä radio että iPhone) ja TOISTO/TAUKO.
4. Äänenvoimakkuuden vähennys ja lisääminen.
5. POWER ja MODE. [Huomautus b.]

Painikkeiden tarkka kuvaus on kohdassa Yläpaneeli.

Huomautukset

a. Yläpaneelissa ei ole nuolinäppäimiä.
b. Kaukosäätimen MODE-painikkeella on kaksi toimintoa. Se toimii iPhone-valikkotilassa ENTER-painikkeena ja myös MODE-painikkeena. MODE-painikkeen käyttö tulon vaihtoon vaatii pitkän painalluksen iPhonesta FM-tilaan. Muiden lähteiden kohdalla riittää lyhyt painallus. Yläpaneelin MODE-painikkeella on vain yksi toiminto.

Valikon kuvaus – FM Mode

Valikon kuvaus – CD Mode

Valikon kuvaus – AUX & iPhone Mode

Säätimet: Kosketuspainikkeet ja infrapunakaukosäädin

Kaiutin: 2 kpl 3 tuuman laajan toistoalueen kaiuttimia

Liitännät: 3,5 mm liitin analogisen stereoänen AUX-tuloon

12 V DC-tulo

Virransyöttö: DC 12 V/2 A

Virittimen alue FM (87,5 - 108,0 MHz)

Mitat: 170mm x 180mm x 170mm (L x K x S)

Paino: 3,20 Kg (Virtalähde ja radio)

Kaikki tekniset tiedot voivat muuttua ilman eri ilmoitusta.
