MANUAL DE UTILIZADOR AC5517 TRISTAR

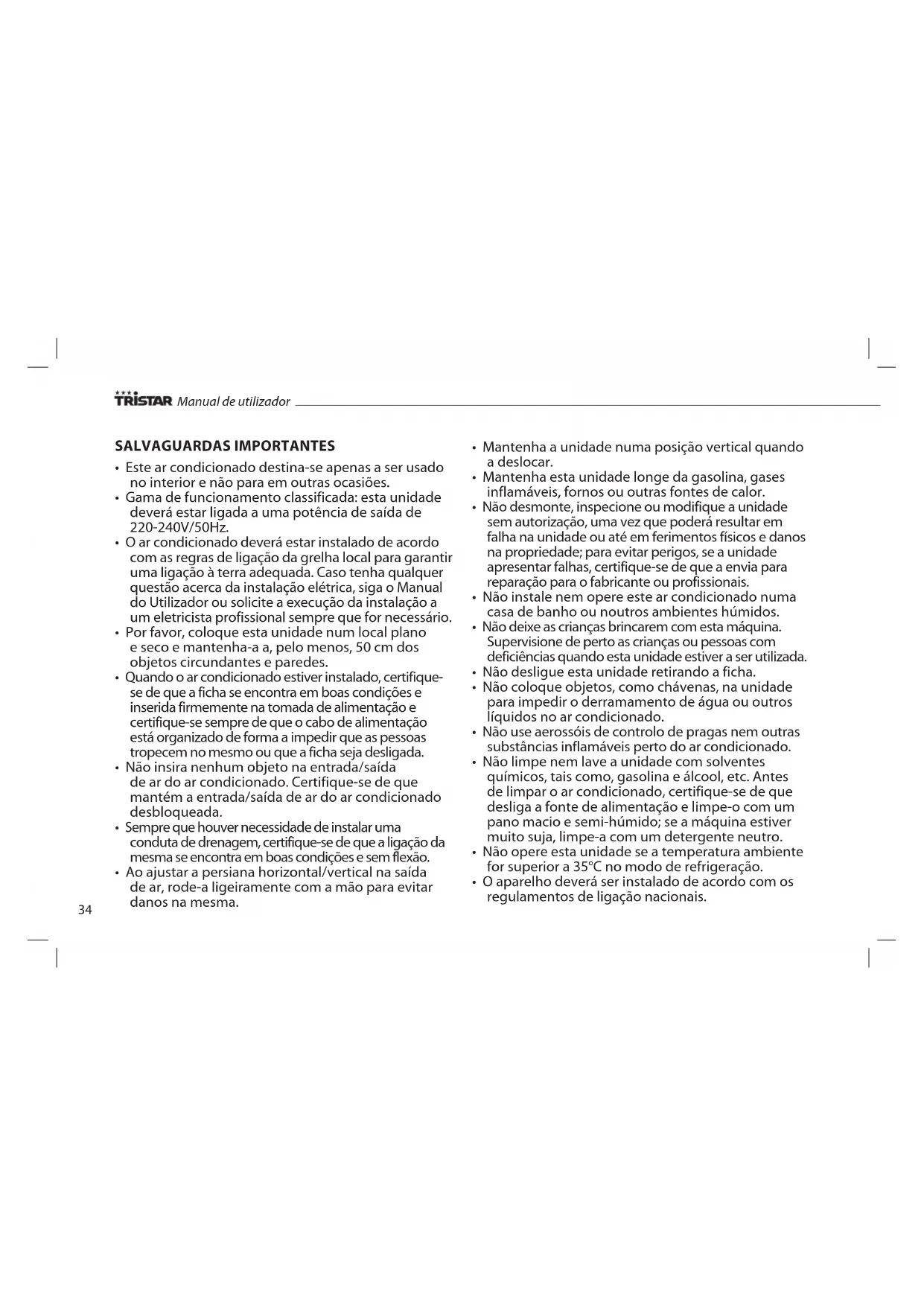

SALVAGUARDAS IMPORTANTES

• Este ar condicionado destina-se apenas a ser usado

no interior e não para em outras ocasiões.

• Gama de funcionamento classificada: esta unidade

deverá estar ligada a uma potência de saída de

• O ar condicionado deverá estar instalado de acordo

com as regras de ligação da grelha local para garantir

uma ligação à terra adequada. Caso tenha qualquer

questão acerca da instalação elétrica, siga o Manual

do Utilizador ou solicite a execução da instalação a

um eletricista profissional sempre que for necessário.

• Por favor, coloque esta unidade num local plano

e seco e mantenha-a a, pelo menos, 50 cm dos

objetos circundantes e paredes.

• Quando o ar condicionado estiver instalado, certifique-

se de que a ficha se encontra em boas condições e

inserida firmemente na tomada de alimentação e

certifique-se sempre de que o cabo de alimentação

está organizado de forma a impedir que as pessoas

tropecem no mesmo ou que a ficha seja desligada.

• Não insira nenhum objeto na entrada/saída

de ar do ar condicionado. Certifique-se de que

mantém a entrada/saída de ar do ar condicionado

• Sempre que houver necessidade de instalar uma

conduta de drenagem, certifique-se de que a ligação da

mesma se encontra em boas condições e sem flexão.

• Ao ajustar a persiana horizontal/vertical na saída

de ar, rode-a ligeiramente com a mão para evitar

• Mantenha a unidade numa posição vertical quando

• Mantenha esta unidade longe da gasolina, gases

inflamáveis, fornos ou outras fontes de calor.

• Não desmonte, inspecione ou modifique a unidade

sem autorização, uma vez que poderá resultar em

falha na unidade ou até em ferimentos físicos e danos

na propriedade; para evitar perigos, se a unidade

apresentar falhas, certifique-se de que a envia para

reparação para o fabricante ou profissionais.

• Não instale nem opere este ar condicionado numa

casa de banho ou noutros ambientes húmidos.

• Não deixe as crianças brincarem com esta máquina.

Supervisione de perto as crianças ou pessoas com

deficiências quando esta unidade estiver a ser utilizada.

• Não desligue esta unidade retirando a ficha.

• Não coloque objetos, como chávenas, na unidade

para impedir o derramamento de água ou outros

líquidos no ar condicionado.

• Não use aerossóis de controlo de pragas nem outras

substâncias inflamáveis perto do ar condicionado.

• Não limpe nem lave a unidade com solventes

químicos, tais como, gasolina e álcool, etc. Antes

de limpar o ar condicionado, certifique-se de que

desliga a fonte de alimentação e limpe-o com um

pano macio e semi-húmido; se a máquina estiver

muito suja, limpe-a com um detergente neutro.

• Não opere esta unidade se a temperatura ambiente

for superior a 35°C no modo de refrigeração.

• O aparelho deverá ser instalado de acordo com os

regulamentos de ligação nacionais.

Manual de utilizador35

• O aparelho pode ser utilizado por crianças com idade

igual ou superior a 8 anos de idade e por pessoas com

capacidades físicas, sensoriais ou mentais reduzidas, ou

com falta de experiência e conhecimento, se receberem

supervisão ou instruções relacionadas com a utilização

do aparelho de uma forma segura e compreenderem os

perigos envolvidos. As crianças não devem brincar com

o aparelho. A limpeza e manutenção pelo utilizador não

deverão ser feitas por crianças a não ser que tenham

mais de 8 anos de idade e estejam sob vigilância.

• Mantenha o aparelho e o cabo fora do alcance de

crianças com idade inferior a 8 anos.

5. Alavanca de ligação da Persiana Vertical

7. Alavanca de ligação da Persiana Horizontal

8. Persiana vertical principal

9. Prateleira frontal

10. Posição do manípulo

11. Prateleira traseira

12. Fivela em forma de C de exaustão de calor

13. Cabo de alimentação

14. Parte inferior da conduta de ar inferior

15. Local de enrolamento dos cabos

17. Rede do filtro do evaporador

18. Estrutura do filtro do evaporador

19. Rede fina de radiação

20. Rede do filtro do condensador

21. Estrutura do filtro do condensador

22. Placa base (Lado direito: área de armazenamento do control remoto)

24. Conetor externo do tubo de exaustão do calor

25. Encaixe do tubo de exaustão de calor

26. Montagem da placa de vedação da janela

• Aviso: deixe este ar condicionado móvel numa posição vertical

durante, pelo menos, 2 horas antes de o usar pela primeira vez.

• Este ar condicionado poderá ser movido para o interior de forma

conveniente; deixe o ar condicionado numa posição vertical enquanto

o move. O ar condicionado deverá ser colocado numa superfície

terrestre plana. Não instale nem opere este ar condicionado numa casa

de banho ou noutros ambientes húmidos.

MONTAGEM Tubo de exaustão do calor

• Conetor exterior de exaustão do calor (Figura 1A)

• Conetor curto do tubo de exaustão do calor (Figura 2A)

• Conetor exterior de exaustão do calor (Figura 1)

• Retire as duas peças do conetor exterior do tubo de exaustão do calor

com estrutura idêntica.

• Segure uma peça em cada mão, coloque a junta de uma peça na

direção da ranhura da outra peça e pressione-as para as encaixar

firmemente (Figura 1A).

• Retire os dois conetores do tubo de exaustão do calor e aparafuse-os

no tubo de exaustão do calor (Figura 1 + 2A).

Instalação da vela em forma de C do tubo de exaustão do calor

Coloque o orifício rotativo da fivela em forma de C sobre o eixo de rotação

na parte posterior da unidade (conforme ilustrado na Figura 3).

Instalação do tubo de exaustão do calor

• Levante a fivela em forma de C com uma mão e, com a outra mão, o

conetor curto do tubo de exaustão do calor na folga na parte posterior

da unidade. (conforme ilustrado na Figura 5).

• Tranque firmemente o tubo de exaustão empurrando a fivela em forma

de C para baixo até encaixar com um clique. (conforme ilustrado na

Instalação da placa de vedação da janela

• Abra a janela e monte a placa de vedação da janela na janela, na

vertical ou na horizontal (conforme ilustrado nas Figuras 7 e 8).

• Separe as peças da placa de vedação da janela, ajuste a distância de

montagem de modo a que as duas extremidades entrem em contacto

com a estrutura da janela e aperte as peças com parafusos de cobre.

Instalação da unidade

• Certifique-se de que a unidade está colocada a, pelo menos, 50 cm de

distância entre as paredes e os outros objetos. (Conforme ilustrado na

• Encaixe a extremidade plana do tubo de exaustão do calor no orifício

elítico da placa de vedação da janela (conforme ilustrado nas Figuras

• O tubo de exaustão possui um comprimento de 280 mm-1500 mm

que é determinado com base na especificação do(s) sistema(s) de

ar condicionado. Não use um tubo prolongado nem substitua por

outros tubos diferentes, uma vez que poderá afetar as funções do ar

condicionado. A exaustão tem de ser suave e o ar condicionado poderá

sobreaquecer caso a exaustão esteja obstruída.

• O tubo de exaustão do calor não pode ser dobrado, não pode ter

uma flexão significativa (mais de 45°) e deverá estar apropriadamente

Manual de utilizador37

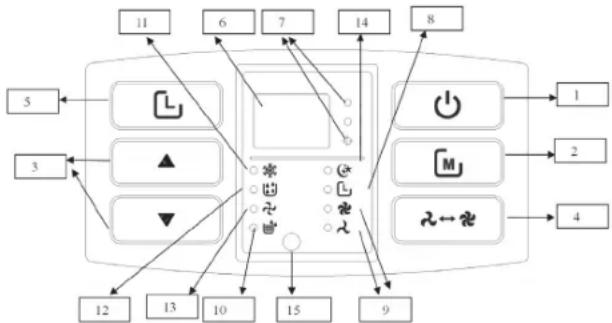

PT INSTRUÇÕES DE FUNCIONAMENTO DO PAINEL DE CONTROLO

1. Botão Ligar/Desligar

3. Botão Para cima/Para baixo

5. Botão Temporizador

6. Área de apresentação Duplo 88

7. Indicador de Graus Celsius/ Fahrenheit

10. Indicador de Água cheia

11. Indicador de Refrigeração

12. Indicador de Desumidificação

13. Indicador de Ventoinha

14. Indicador de modo de Suspensão

15. Localização do sensor do controlo remoto

INSTRUÇÕES DE FUNCIONAMENTO:

• Quando a unidade é ligada pela primeira vez, a campainha emite

um sinal sonoro, o visor mostra a temperatura ambiente e a gama

de apresentação da temperatura é de 10—35 °C. A unidade entra no

• Prima o botão ligar/desligar para ligar ou desligar a unidade. A unidade

entra no modo de refrigeração. A velocidade da ventoinha está alta e a

temperatura definida é de 23°C.

• Prima o botão de modo para alternar entre os modos de refrigeração,

fornecimento de ar e secagem. Entretanto, os indicadores

correspondentes acenderão.

• Modo de refrigeração: Prima o botão Modo para escolher este modo.

Neste modo, prima o botão Para cima/Para baixo para definir a

temperatura pretendida. A faixa de temperatura é de 17-30°C. Se premir

uma vez, a temperatura aumentará ou diminuirá 1°C. Prima o botão

Ventoinha para escolher uma velocidade da ventoinha adequada. Prima

o botão Temporizador + e o botão Temporizador – em conjunto para

escolher o modo Suspensão. Neste modo, após a unidade funcionar

durante 2 horas, a temperatura definida aumenta 1°C automaticamente.

Após funcionar durante mais 2 horas, a temperatura definida aumenta

novamente 1°C. Depois disso, a temperatura definida não mudará.

• No modo de secagem, se a temperatura ambiente for superior a 17°C,

o compressor iniciará. Quando a temperatura ambiente fica abaixo

dos 15°C, o compressor desliga. Quando a temperatura ambiente fica

acima dos 17°C, o compressor liga novamente.

• No modo de fornecimento de ar, apenas o motor da ventoinha funciona.

A ventoinha irá funcionar das seguintes formas no modo de refriger-

ação (exceto no modo de suspensão) e no modo de fornecimento de ar:

• Durante o funcionamento, prima o botão Temporizador para introduzir

a hora de desligamento.

• Durante o modo de espera, prima o botão Temporizador para introduzir

a hora de início. Entretanto, o indicador do temporizador acenderá.

• Prima o botão Temporizador para entrar na função de temporização

(início/desligamento). Use o botão Para cima ou Para baixo para definir

o tempo pretendido em horas.

• Após a definição do tempo de início ou desligamento, o indicador do

temporizador desaparecerá e a temperatura ambiente será apresentada.

Botão Para cima/Para baixo

• Prima o botão Para cima ou Para baixo quando estiver a visualizar a

temperatura ambiente e esta mudará para a temperatura pretendida (a

unidade não responderá a esta operação nos modos de fornecimento

• No modo de refrigeração, a faixa de definição de temperatura é de

• Prima os botões Para cima e Para baixo em simultâneo para alternar

entre graus Fahrenheit e graus Celsius. Quando são apresentados os

graus Celsius, o indicador de graus Celsius acende.

DRENAGEM DA ÁGUA Manual (Figura 12)

• Quando a unidade parar de funcionar após ficar cheia de água,

desligue-a e retire a respetiva ficha da tomada de alimentação.

• Coloque um tabuleiro para a água por baixo da saída de água, na parte

posterior da unidade.

• Desaparafuse a cobertura do escoamento, desligue a tomada de água

e deixe a água escorrer.

• Incline ligeiramente a unidade para trás durante a drenagem.

• Se o tabuleiro da água ficar cheio antes de a unidade esvaziar, tape a

saída de água com a tomada de água o mais depressa possível para

impedir que a água escorra para o chão ou tapete.

• Quando a água estiver totalmente drenada, insira a tomada de água e

aparafuse-a ligeiramente.

• Ligue a unidade apenas depois de instalar corretamente a tomada de

água e a cobertura de escoamento; caso contrário, a condensação da

unidade escorrerá para o chão ou tapete.

Drenagem contínua (Figura 13 + 14)

• Desaparafuse a tomada de água e insira um tubo de drenagem de PVC

de 13 mm, 8 mm-10 mm na saída de água.

• Ligue o tubo de drenagem à sanita ou ao exterior.

• Quando estiver a funcionar no modo de aquecimento, adote a

drenagem contínua; caso contrário, a unidade poderá desligar quando

• Coloque o tubo de drenagem num local acessível, a uma altura não

superior à saída de água, e mantenha-o livre de flexão.

Manutenção e Reparação

Antes de executar qualquer manutenção ou reparação na unidade,

desligue-a e retire a ficha da tomada.

• Limpe a superfície da unidade com um pano macio e húmido. Não

use solventes químicos, tais como, álcool e gasolina; caso contrário, a

superfície do ar condicionado poderá ficar danificada.

• Limpe os filtros uma vez a cada duas semanas. Se a estrutura do

filtro e o filtro ficarem obstruídos com pó, o funcionamento do ar

condicionado poderá ficar diminuído.

• Retire cuidadosamente a estrutura do filtro na direção indicada pela

seta (conforme ilustrado na Figura 15 + 16).

• Coloque os filtros em água quente (cerca de 40°C), adicione detergente

neutro e, em seguida, seque-os à sombra.

• Certifique-se de que os filtros estão completamente secos antes de os

voltar a colocar na unidade.

RESOLUÇÃO DE PROBLEMAS Indicação de

• Não existe alimentação

• A temperatura ambiente é

inferior à temperatura definida

no modo de refrigeração.

• Ligue a unidade a uma tomada

com alimentação e ligue-a.

• Escorra a água armazenada na

• Recomenda-se que esta

unidade funcione a uma

temperatura de 10-35°C.

• Existe luz solar direta

• As portas e as janelas estão abertas,

a sala está cheia de gente ou

existem outras fontes de calor no

modo de refrigeração

• A rede do filtro está bastante suja

• A entrada ou saída de ar está

• Remova a obstrução

Grande ruído • O ar condicionado não está

colocado numa superfície plana

• Coloque o ar condicionado

(poderá reduzir o ruído)

• Iniciação da proteção de

• Aguarde 3 minutos até a

temperatura diminuir e, em

seguida, ligue a unidade

• Está demasiado distante

• O controlo remoto não aponta

em direção ao recetor do mesmo

• As pilhas estão gastas

• Aproxime o controlo remoto

do ar condicionado e

certifique-se de que o mesmo

aponta na direção do recetor

temperatura do tubo e os

temperatura ambiente e os

circuitos relacionados

Visor E4 • Proteção anti-congelamento • Restaure as funções

automaticamente após o

• A água na placa de base da

unidade atingiu o nível máximo

• Escorra a água na placa de

• Este produto possui uma garantia de 24 meses. A garantia apenas é

válida se o produto for utilizado de acordo com as instruções e para

os fins para o qual foi concebido. Além disso, o comprovativo original

da compra (fatura, talão ou recibo) deve vir com a data da compra, o

nome do comerciante e o código do produto.

• Para obter os detalhes sobre as condições da garantia, por favor visite o

nosso website de serviço: www.service.tristar.eu

AMBIENTE Este aparelho não deve ser depositado no lixo doméstico no fim

da sua vida útil, mas deve, sim, ser entregue num ponto central de

reciclagem de aparelhos domésticos elétricos e eletrónicos. Este símbolo

indicado no aparelho, no manual de instruções e na embalagem chama

a sua atenção para a importância desta questão. Os materiais utilizados

neste aparelho podem ser reciclados. Ao reciclar aparelhos usados está

a contribuir para dar um importante passo na proteção do nosso meio

ambiente. Peça às autoridades locais informações relativas aos pontos de

APOIO Pode encontrar toda a informação e peças de reserva disponíveis em

elevata e la temperatura impostata é 23°C.

O produto ou equipamento contém gases fluorados com efeito.
