MANUAL DE UTILIZADOR AC5500B TRISTAR

Visor Painel de controlo Botões

armazenamento do cabo

Saida de ventilação do ar

Mangueira Protecção de

Crilevo Zidni poklopac

Entrée d'air

Lufteinlass

Entrada de aire

Ingresso arla

ntrada de ar

Dovod zraka

Point de vidange

Wasserablassöffnung

Punto de drenaie

Punto di spurgo

Ponto de drenagem

Točka odvodnje

16

Ligação da manqueira

Tubo de drenagem Controlo remoto

Tubo de drenagem Controlo remoto

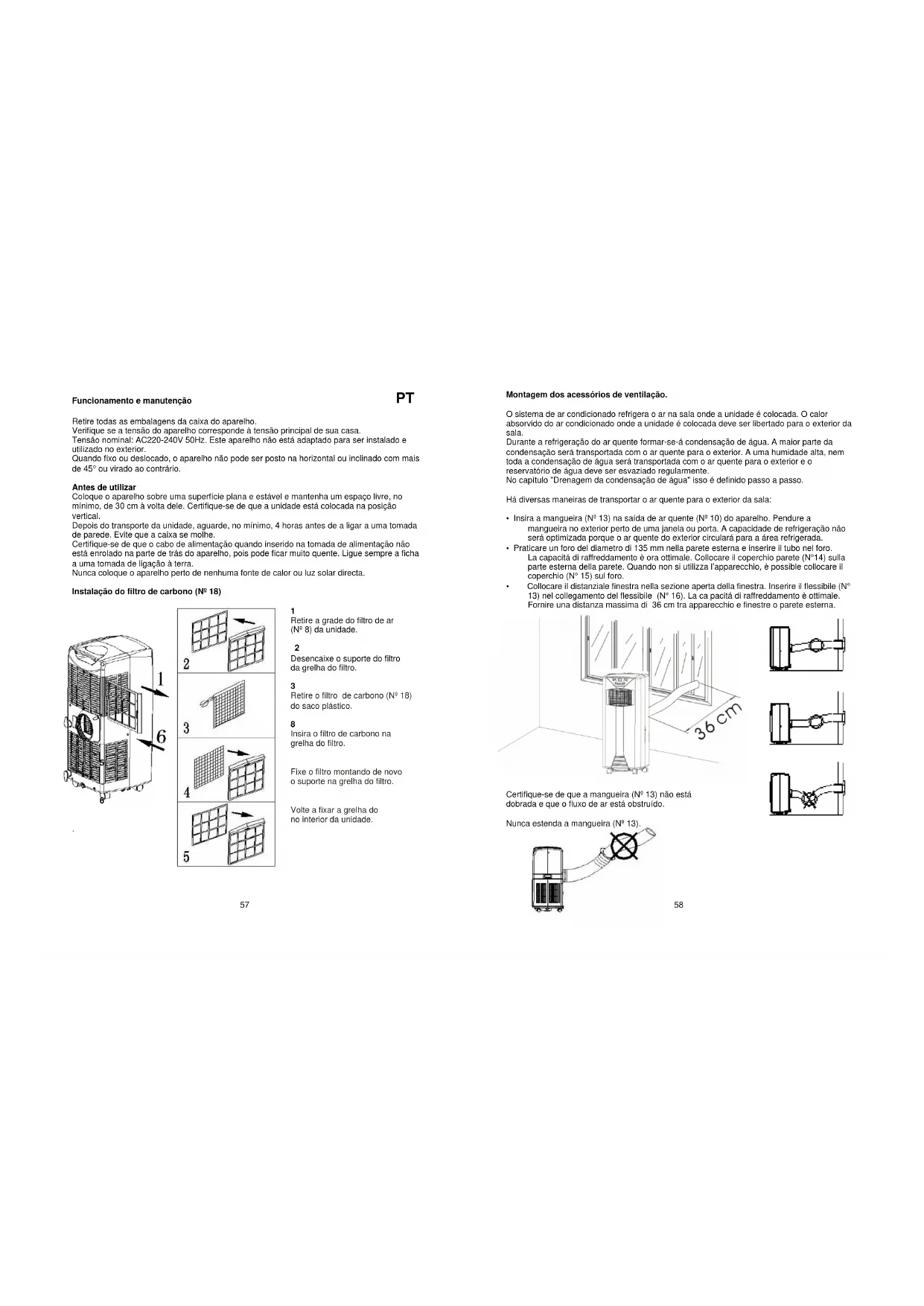

Funcionamento e manutenção

PT

Retire todas as embalagens da caixa do aparelho.

Verifique se a tensão do aparelho corresponde à tensão principal de sua casa.

Tensão nominal: AC220-240V 50Hz. Este aparelho não está adaptado para ser instalado e utilizado no exterior.

Quando fixo ou deslocado, o aparelho não pode ser posto na horizontal ou inclinado com mais de 45° ou virado ao contrário.

Antes de utilizar

Coloque o aparelho sobre uma superfície plana e estável e mantenha um espaço livre, no mínimo, de 30 cm à volta dele. Certifique se de que a unidade está colocada na posição vertical.

Depols do transporte da unidade, aguarde, no mínimo, 4 horas antes de a ligar a uma tomada de parede. Evile que a caixa se molne.

Certifique-se de que o cabo de alimentação quando inserido na tomada de alimentação não está enrolado na parte de trás do aparelho, pois pode ficar muito quente. Ligue sempre a ficha a uma tomada de ligação à terra.

Nunca coloque o aparelho perto de nenhuma fonte de calor ou luz solar directa.

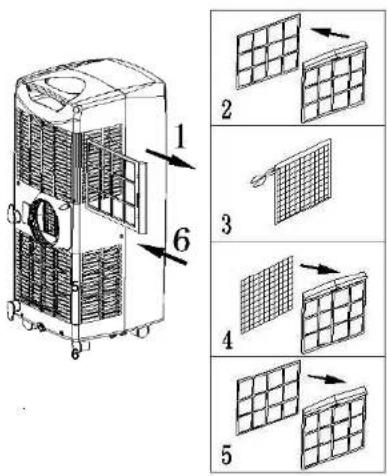

Instalação do filtro de carbono (Nº 18)

1 6 2 3 4 5

1 Retire a grade do filtro de ar (Nº 8) da unidade.

2 Desencaixe o suporte do filtro da grelha do filtro.

3 Retire o filtro de carbono (N° 18) do saco plástico.

8 Insira o filtro de carbono na grelha do filtro.

Fixe o filtro montando de novo o suporte na grelha do filtro.

Volte a fixar a grelha do no interior da unidade.

Montagem dos acessórios de ventilação.

O sistema de ar condicionado refrigera o ar na sala onde a unidade é colocada. O calor absorvido do ar condicionado onde a unidade é colocada deve ser libertado para o exterior da sala.

Durante a refrigeração do ar quente formar-se-á condensação de água. A maior parte da condensação será transportada com o ar quente para o exterior. A uma humidade alta, nem toda a condensação de água será transportada com o ar quente para o exterior e o reservatório de água deve ser esvaziado regularmente.

No capítulo "Drenagem da condensação de água" isso é definido passo a passo.

Há diversas maneiras de transportar o ar quente para o exterior da sala:

- Insira a manguelra (N° 13) na saída de ar quente (N° 10) do aparelho. Pendure a manguelra no exterior perto de uma Janela ou porta. A capacidade de refrigeração não será optimizada porque o ar quente do exterior circulará para a área refrigerada.

Certifique-se de que a mangueira (Nº 13) não está dobrada e que o fluxo de ar está obstruído.

Durante a refrigeração do ar quente pode formar-se condensação. A maior parte da condensação será transportada com o ar quente para o exterior. A uma humidade alta, nem toda a condensação de água será transportada com o ar quente para o exterior e o reservatório de água deve ser esvaziado regularmente.

Se o reservatório de condensação estiver cheio, o indicador luminoso de água máxima no painel de controlo (Nº 2) acenderá, sendo emitido um som e a máquina pára automaticamente. O reservatório de condensação tem uma capacidade máxima de 1,7 litros.

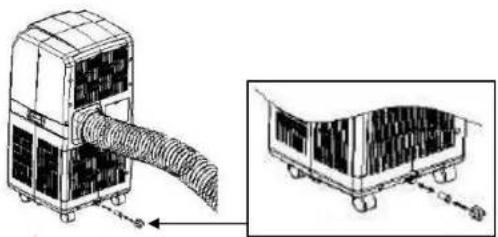

Desligue o interruptor da drenagem de condensação (Nº 12) da torneira. Coloque um recipiente debaixo da tomeira e retire a borracha da torneira. A água vai circulando, quando o recipiente estiver cheio, insira a válvula, esvazie o recipiente e drene a água restante.

Se a condensação tiver de ser retirada continuamente, coloque a mangueira de drenagem da condensação (N° 19) na tornelra. Retire a válvula de borracha. A mangueira de drenagem da condensação pode ser estendida com outra mangueira (não fornecida). Pode ser ligada à drenagem ou conduzida para o exterior. Certifique-se de que esta mangueira não rebenta.

Função de ventilação

Pressione o botão de função Mode (A) e seleccione o modo FAN, e o LED FAN acenderá e depois pressione o botão on/off (D). No modo FAN, o aparelho não refrigera e é utilizado agora como um ventilador.

Função automática

Esta função foi concebida para mudar para uma certa temperatura a ser utilizada só como um ventilador. Acima desta temperatura, o aparelho mudará automaticamente para o modo de ar condicionado (refrigeração).

Exemplo: Ligue o aparelho pressionando o botão on/off (D).

Seleccione o modo COOL com o botão de função Mode (A) e defina a temperatura para os 25°C. Depois seleccione o modo AUTO pressionando o botão de função Mode (A), os indicadores luminosos COOL e AUTO acendem. A função FAN é de 25°C, e a partir dos 25°C, o aparelho refrigera.

Se a temperatura desce abaixo dos 25°C, o modo FAN é de novo ligado. Cuidado! A temperatura mínima definida no modo AUTO é de 25°C, quando é seleccionada uma temperatura mais baixa, o aparelho refrigera só a 25°C.

Botão (função) Timer

Pressione o botão função Timer (H) e defina o número de horas que deseja, de 1 até 24 horas. A função Timer está disponível nos modos de cooling, fan e auto.

Exemplo:

• Se define 2 horas durante o modo desligado, a máquina começará a funcionar duas horas depois com o último modo definido.
• Se define 2 horas, enquanto a unidade está a funcionar, o aparelho pára automaticamente duas horas depois.

Botão (função) Sleep

Esta função só funciona no modo de refrigeração. Pressione o botão de função Sleep (D). A temperatura aumenta na primeira e segunda horas, respectivamente, 1°C por hora. Depois, o aparelho mantém a temperatura baixa. Após 12 horas no modo Sleep, o aparelho desligarse-à automaticamente. Quando utiliza o modo Sleep, a unidade passa automaticamente para uma velocidade baixa de ventilação.

Controlo remoto

Coloque a pilha do controlo remoto no compartimento situado na parte traseira. Aponte o controlo remoto para o aparelho e seleclone as funções que deseja.

K M L O Q N P MOOE THRU TRIF TRIF TRIF TRIF TRIF TRIF TRIF TRIF

K O indicador luminoso acende quando os botões são pressionados.
L Botão de função de refrigeração, ventilação ou automático.
M Tecla Ligar/Desligar
N Botão de controlo da velocidade de ventilação.
Botões de definição da temperatura: botão direito serve para aumentar a temperatura e o esquerdo serve para diminuir a temperatura.
P Botão (função) Sleep.
Q Botão (função) Timer.

A capacidade de refrigeração da unidade depende dos seguintes factores:

• Todas as janelas e portas devem estar fechadas, caso contrário o ar quente mantém-se a circular no interior.
• Se a temperatura ambiente não for extremamente alta e, se por exemplo, houver muitas fontes de calor na sala, como computadores, etc.
• As dimensões da área adequam-se para este aparelho?
  O AC-5500B tem uma capacidade para refrigerar uma área de 66 m3.
• O ar quente foi libertado para o exterior correctamente?
• Certifique-se de que os filtros são limpos regularmente.

Limpeza

Retire sempre a ficha da tomada quando limpar o aparelho.

Limpe o exterior com um pano húmido. Nunca utilize produtos de limpeza ásperos e abrasivos, esfregões ou palha de aço, que podem danificar o aparelho. Nunca mergulhe o aparelho na água ou noutro líquido.

Retire o filtro (Nº 8) da máquina e lave-o com água quente e sabão, deixando-o secar completamente antes de o voltar colocar. Ao mover o aparelho, retire os filtros. Se a unidade é guardada no fim de alguma estação do ano, drene a água condensada e coloque o cabo no compartimento de armazenamento do cabo (Nº 7).

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

• Leia todas as instruções antes de utilizar o aparelho.
• Não toque nas superfícies quentes. Utilize as pegas ou os botões.
• Para se proteger de algum choque eléctrico, não mergulhe o cabo, a ficha ou o aparelho em água ou em qualquer outro líquido.
• Desligue da tomada quando não o estiver a utilizar e antes de o limpar. Deixe o aparelho arrefecer antes de montar ou desmontar as peças. Não coloque em funcionamento nenhum aparelho com um cabo ou uma ficha danificados ou depois de o aparelho não funcionar correctamente, ou ter sido danificado por qualquer forma.
• A utilização dos acessórios incluídos não recomendada pelo fabricante do aparelho pode causar ferimentos e anular qualquer garantia que possa ter.
• Não utilize no exterior, ou perto de fontes de calor directas.
• Não deixe o cabo dependurado na esquina de uma mesa ou de um balcão, ou toque nas superfícles quentes ou peças quentes ou delixe o produto colocado debaixo ou junto de cortinas, persianas de janelas, etc..
• Este aparelho destina-se só para uma utilização doméstica e para os fins previstos.
• O aparelho deve ser colocado sobre uma superfície nivelada e estável.
• Este aparelho é um aparelho que necessita de supervisão de um adulto e, como tal, nunca deve ser deixado ligado ou ainda quente.
• Este aparelho não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentals reduzidas, ou com pouca experiência e conhecimento (incluindo crianças), a não ser que tenham sido instruídas e supervisionadas na utilização do aparelho pela pessoa responsável pela sua segurança.
• No sentido de proteger as crianças dos perigos dos aparelhos eléctricos, nunca as deixe sem supervisão junto do aparelho. Da mesma forma, quando seleccionar o local onde vai colocar o aparelho, faça-o de modo a que as crianças não lhe consigam aceder. Certifique-se de que o cabo não fica suspenso.
• Um cabo ou ficha danificados só devem ser substituidos por um técnico autorizado, para evitar perlgos. Não repare por si próprio o aparelho.
• Não é permitido utilizar um cabo de extensão ou algo semelhante.

GUARDE ESTAS INSTRUÇÕES PARA FUTURA REFERÊNCIA

Garantia

• O aparelho fornecido pela nossa empresa está coberto por uma garantia de 24 meses a contar da data de compra (recibo).
• Durante a duração da garantia qualquer avaria do aparelho ou dos seus acessórios até defeitos de fabrico ou de material serão eliminados sem encargo por reparação ou, se preferir, por substituição. Os serviços da garantia não implicam uma prorrogação da duração da garantia nem conferem nenhum direito a uma nova garantia!
• O comprovativo da garantia é fornecido com o comprovativo da compra. Sem o comprovativo da compra não serão realizadas sem encargo a reparação ou a substituição.
• Se desejar fazer uma reclamação prevista na garantia, devolva a máquina na totalidade e com a embalagem de origem do distribuidor juntamente com o recibo.
• Os danos nos acessórios não significam uma substituição automática sem encargo da máquina na sua totalidade. Neste caso, entre em contacto com a nossa linha de assistência directa. As peças de vidro ou as peças de plástico partidas estão sempre sujeitas a encargo.
• Os defeitos nos consumíveis ou nas peças sujeitas a desgaste, assim como a limpeza, a manutenção ou a substituição das referidas peças não estão cobertos pela garantia e por isso devem ser pagos!
• A garantia termina no caso de adulteração não autorizada.
• Depois do prazo de validade da garantia a reparação pode ser realizada por um fabricante qualificado ou por um serviço de reparação contra o pagamento dos custos decorrentes.

Instruções gerais sobre a protecção do ambiente

Este aparelho não deve ser colocado juntamente com o lixo doméstico depois da sua vida útil ter terminado, mas deve ser eliminado num ponto central de reciclagem de electrodomésticos eléctricos e electrônicos. Este símbolo indicado no aparelho, o manual de instruções e as embalagens chamam a sua atenção para esta Importante questão. Os matérials utilizados neste aparelho podem ser reciclados. Ao reciliar electrodomésticos está a contribuir para promover a protecção do nosso ambiente. Peça às suas autoridades locais informações sobre os pontos de reciclagem.

Embalagens

As embalagens são 100% recicláveis. Devolva as embalagens em separado.

Produto

Este aparelho vem equipado com uma marca que está em conformidade com a Directiva Europeia 2002/96/EC sobre Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao garantir que o produto é tratado correctamente como um resíduo, está a ajudar nas possíveis consequências adversas para o ambiente e para a saúde humana.

Declaração de conformidade CE

Este aparelho foi construído, fabricado e é comercializado em conformidade com os objectivos de segurança da Directiva "Baixa Tensão" Nº 2006/95/EC, com as exigências da Directiva CEE Nº 2004/108/CE "Compatibilidade Electromagnética" e as exigências da Directiva Nº 93/68/CEE.
