MANUALE UTENTE AC5500B TRISTAR

IT Manuale utente 48

Display Pannello di comando Tasti

Uscita aria Impugnatura

Saída de ar Pega

Otvor za izlaz zraka Ručka

7

Snoer opslag

Cable storage

Rangement du cordon

Kabelaufwicklung

Collegamento flessibile Distanziale finestra

Distanziale finestra

Espacador de Ianela

Odstojnik za prozor

18

1

Carbon filter

Filtre au charbon

Aktivkohlefilter

Filtro de carbono

Filtro al carbone

e carbono

Ugljeni filtar

19

Funzionamento e manutenzione

IT

Rimuovere l'imballaggio.

Controllare che la tensione dell'apparecchio corrisponda alla tensione domestica.

Tensione nominale: CA 220-240 V 50 Hz. L'apparecchio non deve essere installato o utilizzato in esterni.

In sede di fissaggio o movimentazione, l'apparecchio non deve essere posizionato orizzontalmente o inclinato a più di 45°.

Prima dell'uso

Collocare l'apparecchio su una superficie stabile con una luce libera di almeno 30 cm. Collocare l'apparecchio in posizione verticale.

Lasciar riposare l'apparecchio dopo il trasporto per almeno 4 ore prima di collegarlo all'alimentazione. L'armadletto deve rimanere asciutto.

Controllare che il cavo di alimentazione non sia arrotolato nel relativo alloggiamento, per

evitare che si surriscaldi. Inserire sempre la spina in una presa con messa a terra.

Non collocare mai l'apparecchio vicino a sorgenti di calore o alla luce diretta del sole.

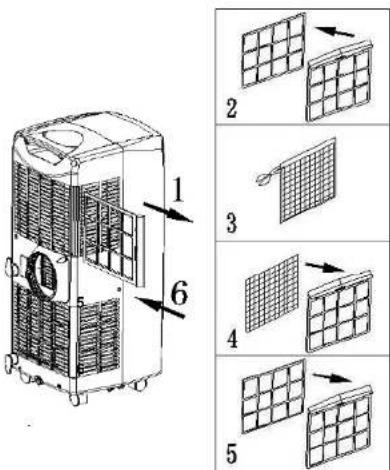

Installazione del filtro a carbone attivo (N° 18)

Rimuovere il telaio del

filtro dell'aria (N° 8) dall'unità.

2

Dividere il supporto del filtro

dal telaio del filtro.

3

Estrarre il filtro a carbone

attivo (N° 18) dalla custodia in plastica.

7

Inserire il filtro a carbone attivo nel telaio del filtro.

Fissare il filtro rimontando

il supporto sul telaio del filtro.

Rimontare il telaio del

filtro all'interno dell'unità.

Montaggio degli accessori di scarico.

L'impianto aria condizionata raffredda l'aria della stanza in cui è collocato. Il calore assorbito dall'impianto deve essere espulso al'esterno della stanza in cui è collocato l'apparecchio. Durante il raffreddamento dell'aria calda si forma acqua di condensa, la maggior parte della quale viene trasportata all'esterno insieme all'aria calda. In condizioni di elevate umidità, non tutta la condensa viene trasportata all'esterno insieme all'aria calda; il serbatoio dell'acqua deve essere svuotato periodicamente.

La procedura da applicare è descritta fase per fase nel capitolo "Spurgo della condensa".

Vi sono modi diversi di trasportare l'aria calda al di fuori della stanza:

• Fissare il flessibile (N° 13) all'uscita aria calda (N° 10) dell'apparecchio. Fissare il flessibile fuori dalla finestra o fuori da una porta. La capacità di raffreddamento non sarà ottimale, polché l'aria calda esterna flurà nell'area fresca.
• Praticare un foro del diametro di 135 mm nella parete esterna e inserire il tubo nel foro. La capacità di ralfreddamento è ora ottimale. Collocare il coperchio parete (N°14) sulla parte esterna della parete. Quando non si utilizza l'apparecchio, è possibile collocare il coperchio (N° 15) sul foro.

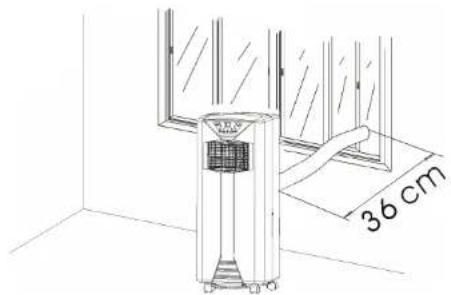

• Collocare il distanziale finestra nella sezione aperta della finestra. Inserire il flessibile (N° 13) nel collegamento del flessibile (N° 16). La ca pacità di raffreddamento è ottimale. Fornire una distanza massima di 36 cm tra apparecchio e finestre o parete esterna.

Controllare che il flessibile (N°13) non sia piegato né il flusso di aria impedito.

Non fissare prolunghe al flessibile (N° 13).

Spurgo

Durante il raffreddamento dell'aria calda, si può formare condensa. La maggior parte della condensa viene trasportata con l'aria calda all'esterno. A elevate percentuali di umidità, non tutta la condensa viene trasportata all'esterno insieme all'aria calda; il serbatoio dell'acqua deve essere vuotato periodicamente.

Se il serbatoio condensa è pieno, si accende la spia acqua max sul pannello di comando (N°2), si sente un suono e l'apparecchio si spegne. Il serbatoio condensa ha una portata max di 1,7 l.

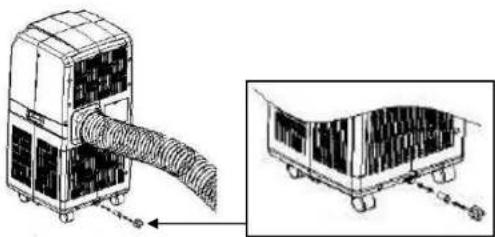

Girare il volantino spurgo condensa (N° 12) su OFF. Collocare un contenitore sotto il beccuccio e togliere il tappo in gomma dal beccuccio. L'acqua fuoriesce. Quando il contenitore è pieno, rimettere il tappo, svuotare il contenitore e spurgare il resto dell'acqua.

Se la condensa deve essere rimossa continuamente, collocare il flessibile condensazione (N° 19) sul beccuccio. Non rimuovere il tappo in gomma. Il flessibile spurgo condensa può essere allungato con un altro flessibile (non in dotazione). Può essere collegato a un dispositivo di spurgo o portato all'esterno. Controllare che il flessibile non sia plegato verso l'alto.

Inserire sempre la spina in una presa con messa a terra.

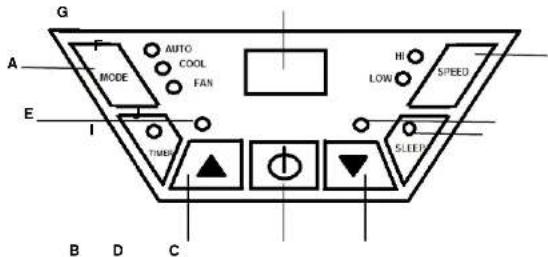

G A MODE AUTO COOL FAN HI LOW SPEED E I TIMES SLEEP B D C

A Tasto Mode (funzione) F Tasto Speed (ventilazione)

B Tasto temperatura su G Finestra display

C Tasto temperatura giù H Indicatore funzionament Timer

D Tasto ON/OFF (alimentazione) I Indicatore funzionamento Sleep

E. Indicatore acqua max. J. Indicatore funzionamento

compressore

Premere il tasto ON/OFF (D); l'apparecchio passa al modo seguente:

A temperatura ambiente compresa tra 20°C e 23°C, I'apparecchio passa automaticamnete al modo Fan. A una temperatura ambiente superiore a 23°C, l'apparecchio passa automaticamente al modo Cool. Il display (G) indica la temperatura della stanza (tra 0°C e 50°C).

Raffreddamento

Premere il tasto ON/OFF (D), quindi premere il tasto mode (A) e selezionare il modo COOL; la spia COOL si accende: Impostare la temperatura desiderata con i tasti impostazione temperatura, il tasto B per alzare la temperatura e il tasto C per abbassarla. Il display torna alla temperatura ambiente. Se la temperatura è inferiore alla temperatura ambiente, il compressore si accende e l'apparecchio inizia a raffreddare. La spia compressore (J) si accende. Se viene raggiunta la temperatura desiderata, la ventola continua a funzionare ma il compressore e l'indicatore corrispondente (J) si spendono nuovamente. Con il tasto speed (A) selezionare la velocità ventola desiderata.

Funzione ventola

Premere il tasto funzione mode (A) e selezionare il modo FAN; il LED FAN si accende; premere quindi il tasto speed (D). Nel modo FAN, l'apparecchio non raffredda, ma è usato come una ventola.

Funzione auto

Questa caratteristica si attiva a una determinata temperatura per utilizzare l'apparecchio come ventola mentre, al di sopra di questa temepratua, l'apparecchio passa automaticamente al modo condizionamento arla (raffreddamento).

Esempio: accendere l'apparecchio con il tasto on/off (D),

Selezionare il modo COOL con il tasto mode funzione (A) e impostare la temperatura su 25°C. Selezionare il modo AUTO premendo il tasto funzione mode (A), le spie COOL e AUTO si portano su 25°C; la funzione FAN si attiva, da 25°C l'apparecchio raffredda.

Se la temperatura scende al di sotto di 25°C, si at tiva nuovamente il modo FAN. Attenzione! La temperatura minima impostabile nel modo AUTO è 25°C; quando viene selezionata una temperatura inferiore, l'apparecchio raffredda soltanto fino a 25°C.

Funzione Timer

Premere il tasto funzione timer (H) e impostare il numero desiderato di ore, da 1 a 24.

La funzione timer è disponibile nel modo cooling, fan e auto.

Esempio:

- Impostare 2 ore nel modo OFF; l'apparecchio si attiva due ore più tardi con l'ultimo modo selezionato.

- Impostare 2 ore; quando l'apparecchio è in funzione, l'apparecchio si spegne automaticamente due ore più tardi.

Funzione Sleep

Questa funzione è attiva soltanto nel modo raffreddamento. Premere il tasto funzione sleep (D). La temperatura si alza durante la prima e la seconda ora, rispettivamente di 1°C all'ora. In seguito l'apparecchio tiene la temperatura bassa. Dopo 12 ore nel modo sleep, l'apparecchio si spegne automaticamente. Quando si utilizza il modo sleep, l'apparecchio si porta automaticamente in velocità ventola bassa.

Telecomando

Inserire la batteria nel telecomando dietro la linguetta nella parte posteriore. Puntare il telecomando verso l'apparecchio e selezionare le funzioni desiderate sul telecomando.

K M L O Q N P MODEL TIMEL STOP PULL SWITCH SLIPP

K Spia di controllo, si accende quando si premono i tasti.

L Tasto funzione, raffreddamento, ventilazione o modo automatico.

M Tasto ON/OFF

N Tasto comando velocità ventola.

O Tasto impostazione temperatura, temperatura destra SU e sinistra GIÙ.

P Tasto fuznione sleep.

Q Tasto funzione timer.

Regolazione della direzione flusso aria

Spostare le leve verticali verso sinistra e destra con il volantino ventola aria. Regolare le leve orizzontali verso l'alto e verso il basso manualmente per controllare direttamente la direzione del flusso d'aria.

La capacità di raffreddamento dell'apparecchio dipende dai seguenti fattori:

• Tutte le finestre e le porte devono essere chiuse; in caso contrario l'aria calda fluisce all'interno della stanza.
• Se la temperatura ambiente non è molto alta e, per esempio, sono presenti molte sorgenti di calore all'interno della stanza, come computer ecc..
  • Le misure della stanza sono adatte a questo apparecchio?
  La capacità di raffreddamento del modello AC-5500B è 66 m3 max.
  • Il calore viene scaricato correttamente all'estemo
• Controllare periodicamente che i filtri siano puliti.

Pulizia

Sfilare sempre la spina dalla presa prima di pulire l'apparecchio.

Pulire l'esterno con un panno umido. Non utilizzare mai pagliette e detergenti abrasivi, lana di acciaio o spugne abrasive per non danneggiare l'apparecchio. Non immergere l'apparecchio in acqua o altri liquidi.

Togliere il filtro (N° 8) dall'apparecchio e lavari o con acqua tiepida e sapone; lasciar asciugare il filtro completamente prima di rimontarlo. Accendere l'apparecchio senza filtri. Se l'apparecchio viene rimessato al termine della stagione, spurgare l'acqua di condensa e inserire il cavo nel relativo alloggiamento (N° 7).

PRECAUZIONI IMPORTANTI

• Leggere tutte le istruzioni prima dell'uso.
• Non toccare le superfici calde. Usare presine o manopole.
- Per proteggersi da scossa elettrica, non immergere il cavo, la spina o il dispositivo in acqua o in altro liquido.
- Scollegare dalla presa di corrente quando non in uso e prima della pulizia. Permettere al dispositivo di raffreddarsi prima di inserire o estrarre parti. Non attivare alcun dispositivo che presenti un cavo o una spina danneggiata o dopo il malfunzionamento del dispositivo, o nel caso in cui sia stato danneggiato in qualsiasi modo.
- L'uso di pezzi accessori non raccomandati dal produttore del dispositivo può provocare lesioni e invalida qualsiasi garanzia possiate avere.
• Non usare all'esterno, o su o vicino a fonti di calore dirette.
- Non lasciar pendere il cavo oltre il bordo del tavolo o del banco, o toccare le superfici calde o venire a contatto con le parti calde o lasclare che il prodotto sia posto sotto o vicino a tende, rivestimenti di finestre, ecc.
- Questo dispositivo è per il solo uso domestico e solo per lo scopo per cui è stato progettato.
- Il dispositivo deve essere posizionato su una superficie stabile, piana.
- Questo dispositivo è un dispositivo potenzialmente pericoloso, e come tale non deve mai essere lasciato ACCESO o ancora caldo senza la supervisione di un adulto.
- Questo apparecchio non è inteso per l'uso da parte di persone con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza (inclusi bambini), se non sono supervisionale o istruite sull'uso dell'apparecchio da una persona responsabile per la loro sicurezza.
- Per proteggere i bambini dai pericoli degli apparecchi elettrici, non lasciarli mai senza controllo con il dispositivo. Di conseguenza, quando si sceglie il luogo per il dispositivo, si deve farlo in modo che i bambini non vi abbiano accesso. Fare attenzione che il cavo non penzoli.
- Un cavo o una presa danneggiata devono essere sostitulti da un tecnico autorizzato per evitare rischi. Non riparare l'apparecchio da soli.
- Non è permesso usare una prolunga o qualcosa di simile.

CONSERVARE QUESTE ISTRUZIONI PER UN RIFERIMENTO FUTURO

Garanzia

• Il dispositivo fornito dalla nostra Compagnia ha una garanzia che copre 24 mesi a partire dalla data d'acquisto (ricevuta).
• Durante il corso della garanzia qualsiasi difetto del dispositivo o dei suoi accessori o difetti di materiale o di produzione verranno eliminate gratuitamente tramite la riparazione o, a nostra discrezione, tramite la sua sostituzione. Il servizio di garanzia non comporta un'estensione della durata della garanzia, né da diritto ad una nuova garanzia!
• La prova della garanzia è fornita dallo scontrino d'acquisto. Senza lo scontrino d'acquisto non verrà effettuata alcuna sostituzione o riparazione.
• Se si desidera presentare un reclamo inerente la garanzia si prega di portare l'intero apparecchio nell'imballaggio originale al vostro rivenditore unitamente alla ricevuta.
• Danni agli accessori non implicano la sostituzione gratuita automatica dell'intero apparecchio. In tali casi si prega di contattare il nostro numero verde. Vetro rotto o rottura delle parti in plastica sono sempre soggetti ad una spesa.
• Difetti ai consumabili o a parti soggette ad usura, come anche pulizia, manutenzione o sostituzione delle suddette parti non sono coperte dalla garanzia e pertanto devono essere pagati!
• La garanzia scade in caso di manomissione non autorizzata.
• Dopo la scadenza della garanzia le riparazioni possono essere effettuate da un rivenditore competente o da un servizio di riparazioni a fronte del pagamento dei costi conseguenti.

Linee guida per la protezione dell'ambiente

Questo dispositivo non dovrebbe essere inserito nella spazzatura domestica alla fine del suo ciclo di vita, ma deve essere smaltito presso un punto centrale per il riciclo del dispositivi domestici elettrici ed elettronici. Questo simbolo sul dispositivo, sul manuale d'istruzioni e sull'imballaggio centra la vostra attenzione su questo importante argomento. I materiali usati in questo dispositivo possono essere riciclati. Riciclando i dispositivi domestici usati contribuite a dare una spinta importante alla protezione del nostro ambiente. Chiedere alle autorità locali per informazioni inerenti i punti di raccolta.

Imballaggio

L'imballaggio è riciclabile al 100%, riportare l'imballaggio separatamente.

Prodotto

Questo dispositivo è dotato di un marchio secondo la Normativa Europea 2002/96/EC. sullo smaltimento dei rifiuti elettrici ed elettronici (WEEE). Garantendo che il prodotto viene correttamente smaltito come rifiuto, aiutate ad evitare conseguenze negative per l'ambiente e la salute umana.

Dichiarazione di conformità EC

Questo dispositivo è progettato, prodotto e marchiato secondo gli obiettivi di sicurezza della Direttiva sul Basso Consumo N° 2006/95/EC, i requisiti di protezione della Direttiva EMC 2004/108/EC sulla "Compatibilità Elettromagnetica" e i requisiti della Direttiva 93/68/EEC.

- Praticare un foro del diametro di 135 mm nella parete esterna e inserire il tubo nel foro. La capacità di raffreddamento è ora ottimale. Collocare il coperchio parete (N°14) sulla parete esterna della parete. Quando non si utilizza l'apparecchio, è possibile collocare il coperchio (N° 15) sul foro.

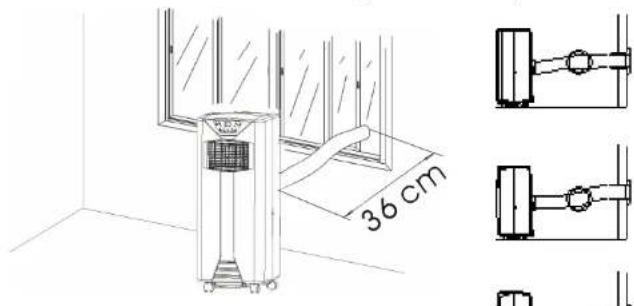

Collocare il distanziale finestra nella sezione aperta della finestra. Inserire il flessibile (N° 13) nel collegamento del flessibile (N° 16). La ca pacità di raffreddamento è ottimale. Fornire una distanza massima di 36 cm tra apparecchio e finestre o parete esterna.

36 cm

Inserire sempre la spina in una presa con messa a terra.

G A F MODE AUTO COOL FAN E I TURRY HI SPEED LOW SLEEP B D C

A Tasto Mode (funzione)

F Tasto Speed (ventilazione)

B Tasto temperatura su

G

Finestra display

C Tasto temperatura giù

Indicatore funzionament Timer

D Tasto ON/OFF (alimentazione) I Indicatore funzionamento Sleep

E Indicatore acqua max J Indicatore funzionamento compressore

Premere il tasto ON/OFF (D): l'apparecchio passa al modo seguente:

A temperatura ambiente compresa tra 20°C e 23°C, l'apparecchio passa automaticamnete al modo Fan. A una temperatura ambiente superiore a 23°C, l'apparecchio passa automaticamente al modo Cool. Il display (G) indica la temperatura della stanza (tra 0°C e 50°C).

Raffreddamento

Premere il tasto ON/OFF (D), quindi premere il tasto mode (A) e selezionare il modo COOL; la spia COOL si accende: Impostare la temperatura desiderata con i tasti impostazione temperatura, il tasto B per alzare la temperatura e il tasto C per abbassarla. Il display torna alla temperatura ambiente. Se la temperatura è inferiore alla temperatura ambiente, il compressore si accende e l'apparecchio inizia a raffreddare. La spia compressore (J) si accende. Se viene raggiunta la temperatura desiderata, la ventola continua a funzionare ma il compressore e l'indicatore corrispondente (J) si spengono nuovamente. Con il tasto speed (A) selezionare la velocità ventola desiderata.

Regolazione della direzione flusso aria

Spostare le leve verticali verso sinistra e destra con il volantino ventola aria. Regolare le leve orizzontali verso l'alto e verso il basso manualmente per controllare direttamente la direzione del flusso d'aria.
