MANUALE UTENTE AC5522 TRISTAR

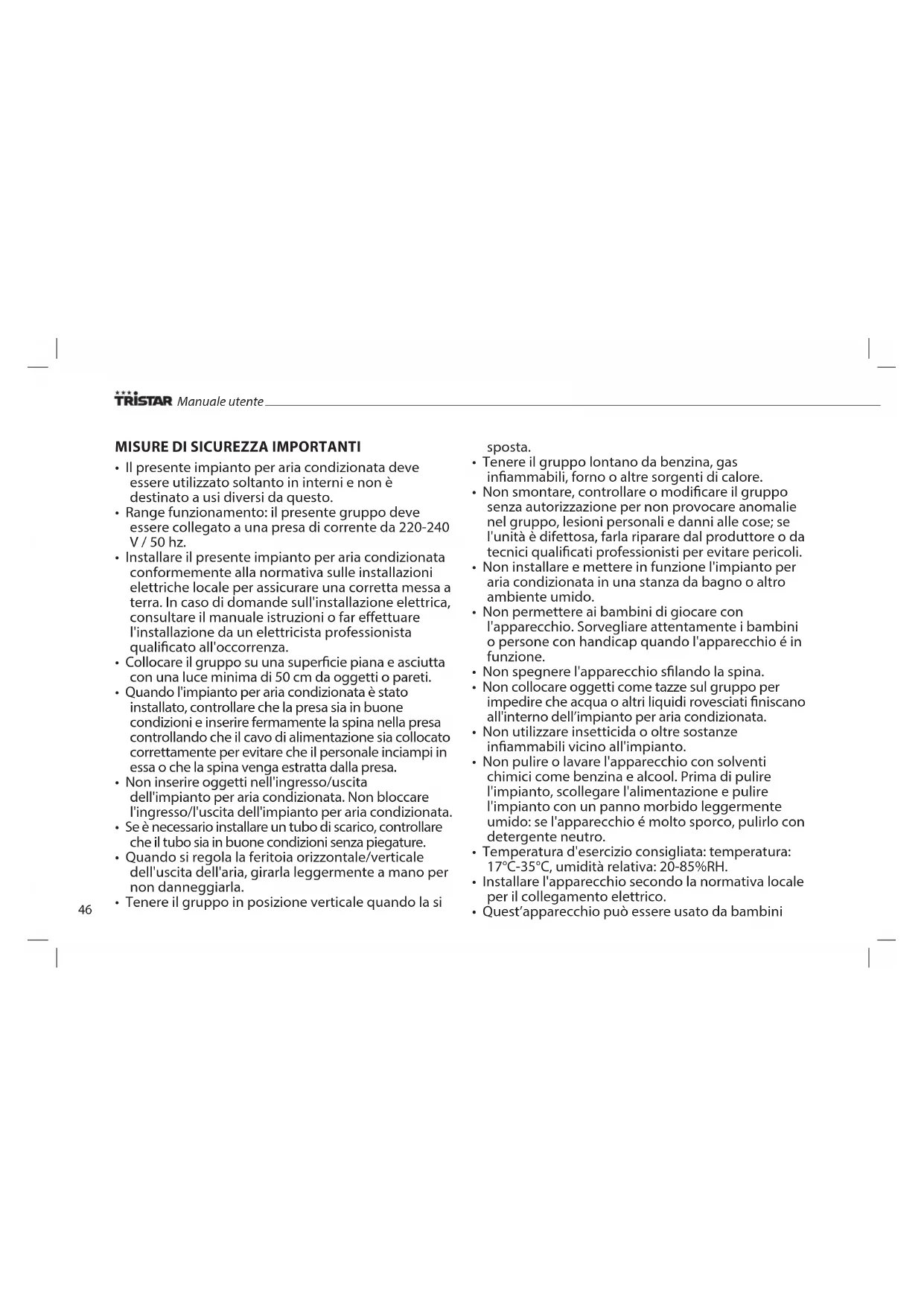

• Il presente impianto per aria condizionata deve essere utilizzato soltanto in interni e non è destinato a usi diversi da questo.

• Range funzionamento: il presente gruppo deve essere collegato a una presa di corrente da 220-240 V / 50 hz.

• Installare il presente impianto per aria condizionata conformemente alla normativa sulle installazioni elettriche locale per assicurare una corretta messa a terra. In caso di domande sull'installazione elettrica, consultare il manuale istruzioni o far eettuare l'installazione da un elettricista professionista qualicato all'occorrenza.

• Collocare il gruppo su una supercie piana e asciutta con una luce minima di 50 cm da oggetti o pareti.

• Quando l'impianto per aria condizionata è stato installato, controllare che la presa sia in buone condizioni e inserire fermamente la spina nella presa controllando che il cavo di alimentazione sia collocato correttamente per evitare che il personale inciampi in essa o che la spina venga estratta dalla presa.

• Non inserire oggetti nell'ingresso/uscita dell'impianto per aria condizionata. Non bloccare l'ingresso/l'uscita dell'impianto per aria condizionata.

• Se è necessario installare un tubo di scarico, controllare che il tubo sia in buone condizioni senza piegature.

• Quando si regola la feritoia orizzontale/verticale dell'uscita dell'aria, girarla leggermente a mano per non danneggiarla.

• Tenere il gruppo in posizione verticale quando la si sposta.

• Tenere il gruppo lontano da benzina, gas inammabili, forno o altre sorgenti di calore.

• Non smontare, controllare o modicare il gruppo senza autorizzazione per non provocare anomalie nel gruppo, lesioni personali e danni alle cose; se l'unità è difettosa, farla riparare dal produttore o da tecnici qualicati professionisti per evitare pericoli.

• Non installare e mettere in funzione l'impianto per aria condizionata in una stanza da bagno o altro ambiente umido.

• Non permettere ai bambini di giocare con l'apparecchio. Sorvegliare attentamente i bambini o persone con handicap quando l'apparecchio é in funzione.

• Non spegnere l'apparecchio slando la spina.

• Non collocare oggetti come tazze sul gruppo per impedire che acqua o altri liquidi rovesciati niscano all'interno dell’impianto per aria condizionata.

• Non utilizzare insetticida o oltre sostanze inammabili vicino all'impianto.

• Non pulire o lavare l'apparecchio con solventi chimici come benzina e alcool. Prima di pulire l'impianto, scollegare l'alimentazione e pulire l'impianto con un panno morbido leggermente umido: se l'apparecchio é molto sporco, pulirlo con detergente neutro.

• Temperatura d'esercizio consigliata: temperatura: 17°C-35°C, umidità relativa: 20-85%RH.

• Installare l'apparecchio secondo la normativa locale per il collegamento elettrico.

• Quest’apparecchio può essere usato da bambini Manuale utente47

dagli 8 anni in su e da persone con ridotte capacità siche, sensoriali o mentali o che manchino di esperienza e di conoscenza, se hanno ricevuto la supervisione o istruzioni riguardo all'uso dell'apparecchio in modo sicuro e comprendono gli eventuali pericoli. I bambini non devono giocare con l'apparecchio. Pulizia e manutenzione non possono essere eseguite da bambini inferiori a 8 anni. I bambini di almeno 8 anni devono essere sorvegliati se eseguono pulizia e manutenzione.

• Conservare apparecchio e cavo di alimentazione fuori dalla portata dei bambini di età inferiore a 8 anni. PARTI

2. Pannello di comando

3. Striscia ingresso

8. Per l'installazione di spina cavo

9. Curva cavo alimentazione

11. Cavo alimentazione con spina

(Alimentazione): premere questo tasto per accendere o spegnere l'impianto aria condizionata. (Modo): premere questo tasto per selezionare rareddamento, deumidicazione o modo ventola. e : Se è impostato timer ON oppure OFF, premere su o GIU’ per impostare tempo su o giu’. Se sono attivati i modi rareddamento, riscal- damento o stato timer, premere su o giu' per impostare la temperatura e premere su e giu' contemporaneamente per eettuare la conversione tra

C viene mostrato come default. (Velocità): premere questo tasto per selezionare il livello di velocità nei modi ventola e rareddamento: alto, medio e basso, Nel modo Ventola tenere premuto il tasto per 5 secondi per attivare la funzione Asciugatura interna; premere questo tasto per altri 5 secondi per cancellare. (Timer): premere questo tasto per inserire la data impostazione timer. Display: mostra la temperatura impostata nel modo rareddamento e mostra la temperatura ambiente nei modi Ventola e Deumidicazione. Condizionatore d'aria48 CONTROLLO REMOTO Premere questo tasto per accendere o speg- nere l'impianto aria condizionata. Timer: premere questo tasto per impostare il timer. Giro: premere questo tasto per far ruotare auto- maticamente il vano guida orizzontale. Tasto conversione temperatura: la tempera- tura viene convertita da

Rareddamento: premere questo tasto per impostare il modo rareddamento. Deumidicazione: premere questo tasto per impostare il modo Deumidicazione. Ventola: premere questo tasto per impostare il modo Ventola. Su: premere SU per impostare la tempera- tura o regolare il timer. Giù: premere GIU' per impostare la tempera- tura o regolare il timer. Alta: premere questo tasto per impostare velocità alta. Media: åremere questo tasto per impostare velocità media. Bassa: premere questo tasto per impostare velocità bassa. Sleep: premere questo tasto per impostare il modo Sleep. Quando è stata impostata la veloc- ità delle ventole superiore e inferiore, nel modo sleep non è possibile modicare temperatura e velocità. Premere nuovamente questo tasto per cancellare. INSTALLAZIONE Installare in un luogo piano e asciutto lasciando 50 cm intorno all'impianto aria condizionata per assicurare una circolazione uniforme dell'aria. (Figura 1.) Metodo di montaggio tubo di scarico

• Collegare il gruppo tubo di scarico con il giunto rotondo. (Figura 2.)

• Fissare l'estremità rotonda del gruppo tubo di scarico collegato all'uscita aria del condizionatore d'aria. (Figura 3.)

• Collegare il giunto oblato del gruppo tubo discarico alla piastra di tenuta della nestra. Installare la piastra di tenuta sulla nestra più vicina. Controllare che non vi siano ostacoli in una zona di 50 cm intorno alla nestra per assicurare la circolazione dell'aria di scarico.

• Il tubo di scarico è lungo 60 cm~170 cm (compreso l'adattatore). Si consiglia di utilizzare la lunghezza minima per risparmiare energia.

• La lunghezza del tubo di scarico è disegnata specicamente in accordo alle speciche dell'impianto per aria condizionata. Non utilizzare altri tubi di scarico di lunghezze o materiali diversi per non provocare anomalie. Installazione della piastra di tenuta della nestra (Figura 4.) Il design della piastra di tenuta della nestra é adatto alla maggior parte delle nestre verticali oppure orizzontali standard.

• Curvatura non corretta (Figura 7.) Manuale utente49

FUNZIONAMENTO Impostazione timer

• Timer o: Quando l'impianto per aria condizionata é in funzione, premere il tasto Timer; la spia del timer si accende e il display comincia a lampeggiare. Utilizzare i tasti Su e GIU' per regolare l'orario da 0,5 ore a 24 ore. Quando viene raggiunto l'orario selezionato, l'impianto si spegne automaticamente.

• Timer on: Quando l'impianto per aria condizionata é nel modo Standby, premere il tasto Timer; la spia del timer si accende e il display comincia a lampeggiare. Utilizzare i tasti Su e GIU' per regolare l'orario da 0,5 ore a 24 ore.

• Durante questa procedura d'impostazione, è possibile selezionare i modi di funzionamento dopo l'avvio; se viene selezionato il modo Rareddamento, è possibile regolare simultaneamente la temperatura. Quando viene raggiunto l'orario impostato, l'impianto si avvia automaticamente e funziona modo di funzionamento selezionato. Modica dell'orario impostato È possibile premere TIMER una volta. Con il timer in funzione, viene visual- izzato il tempo rimanente. Premere i tasti SU e GIU' per aumentare/ridurre il tempo. Se si preme nuovamente il tasto TIMER durante il lampeggio, l'orario impostato viene cancellato e il timer si spegne. Modo RAFFREDDAMENTO: !!!Attenzione: Se l'impianto per aria condizionata viene riavviato im- mediatamente dopo lo spegnimento nel modo RAFFREDDAMENTO, sono necessari 3 minuti prima che il processo di rareddamento abbia inizio.!!!

• Premere il tasto MODO per selezionare il modo RAFFREDDAMENTO.

• Premere il tasto SU o GIU' per impostare la temperatura desiderata in un range compreso tra 18~30

• Premere il tasto VELOCITA' per selezionare la velocità ventola desiderata.

• Dopo aver selezionato il modo RAFFREDDAMENTO, premere il tasto SLEEP sul telecomando per inserire il modo SLEEP. Il livello di velocità si porta automaticamente nel modo più basso e l'impianto per aria condizionata si spegne automaticamente in circa 7 ore.

• Premere il tasto SWING per attivare la funzione di rotazione. Modo DEUMIDIFICAZIONE

• Controllare che il tubo di scarico non sia installato.

• Premere il tasto MODO per selezionare il modo DEUMIDIFICAZIONE.

• Non è possibile regolare temperatura e velocità.

• premere il tasto SWING per attivare la funzione di rotazione. Modo VENTOLA

• Premere il tasto MODO per selezionare il modo VENTOLA.

• Premere il tasto VELOCITA' per selezionare la velocità ventola desiderata. In questo modo premere VELOCITÀ per "5 secondi" per azionare la funzione asciugatura interna, cioè sia la ventola superiore che quella inferiore funzionano contemporaneamente. Premere VELOCITÀ per altri "5 s" per cancellare la funzione di asciugatura interna, Controllare che il tubo di scarico non sia installato quando é attivo questo modo.

• Quando è attivo il modo Ventola, non é possibile regolare la temperatura.

• premere il tasto SWING per attivare la funzione di rotazione. Attenzione:

• Quando si accende la spia contenitore acqua pieno, l'impianto aria condizionata si ferma; svuotare il contenitore dell'acqua come indicato più avanti nel manuale. Quando l'acqua é stata scaricata, l'impianto aria condizionata si avvia automaticamente.

• Se la stanza e rivolta direttamente verso la luce del sole, si prega di tirare le tende. SVUOTAMENTO (FIGURA 8.)

• Quando si accende la spia contenitore acqua pieno, l'impianto aria condizionata si ferma; svuotare il contenitore dell'acqua.

• Collocare l'impianto aria condizionata in un luogo ove sia possibile svuotare direttamente l'acqua (come un water o un pozzetto).

• Allentare il dado e togliere il tappo. Reinstallare tappo e dado prima dell'uso. Condizionatore d'aria50 MANUTENZIONE (FIGURA 9.) Prima di eettuare la pulizia, spegnere l'impianto aria condizionata ed estrarre la spina.

• Pulire la supercie dell'impianto con un panno antipolvere o un panno morbido umido. Non utilizzare detergenti chimici come benzene, alcool o benzina.

• Se i ltri sono intasati per colpa della polvere, la circolazione dell'aria viene impedita con conseguenti anomalie nell'impianto.

• Se l'impianto aria condizionata viene utilizzato regolarmente, pulire i ltri una volta ogni due settimane.

• Estrarre i ltri girandoli nella direzione indicata.

• Lavare i ltri in una soluzione di acqua calda e detergente neutro (circa 40°C).

• Lasciar asciugare i ltri all'ombra.

• Reinstallare i ltri nella posizione originale. RIMESSAGGIO POSTSTAGIONALE Quando non é più la stagione adatta all'utilizzo dell'impianto per aria con- dizionata oppure non si utilizza l'impianto per periodi prolungati, adottare le seguenti misure di manutenzione.

• Svuotare l'acqua come descritto nella sezione Scarico.

• Avvolgere e ssare il cavo di alimentazione sul retro dell'unità.

• Rimuovere il tubo di scarico.

• Collocare l'impianto per aria condizionata in un sacchetto di plastica e collocarlo in un luogo asciutto.

• Estrarre le batterie del telecomando e conservarle in un luogo sicuro. CODICI RILEVAMENTO Funzioni rilevamento intelligente Codici rilevamento Signicato E2 Rilevamento anormale del sensore temperatura ambiente E3 Rilevamento anomalo sensore tubo bobina FL L'impianto per aria condizionata è in stato di allarme livello acqua Max DF L'impianto per aria condizionata si trova nello stato frost o defrost GARANZIA

• Il presente apparecchio è coperto da due anni di garanzia. La garanzia é valida se l'apparecchio viene utilizzato in conformità alle istruzioni e per lo scopo per il quale é stato realizzato. Inoltre, l'acquisto originale (fattura, ricevuta o scontrino) deve essere presentato con la data di acquisto, il nome del rivenditore e il numero articolo dell'apparecchio.

• Per le condizioni dettagliate della garanzia, fare riferimento al nostro sito di assistenza: www.service.tristar.eu Manuale utente51

AMBIENTE Questo apparecchio non deve essere gettato tra i riuti domestici alla ne del suo ciclo di vita, ma deve essere smaltito in un centro di riciclaggio per dispositivi elettrici ed elettronici domestici. Questo simbolo sull'apparecchio, il manuale di istruzioni e la confezione mettono in evi- denza questo problema importante. I materiali usati in questo apparecchio possono essere riciclati. Riciclando i dispositivi domestici puoi contribuire alla protezione del nostro ambiente. Contattare le autorità locali per informazioni in merito ai punti di raccolta. SUPPORTO È possibile trovare tutte le informazioni e i ricambi disponibili alla pagina service.tristar.eu! Condizionatore d'aria52
