BEDIENUNGSANLEITUNG AC5522 TRISTAR

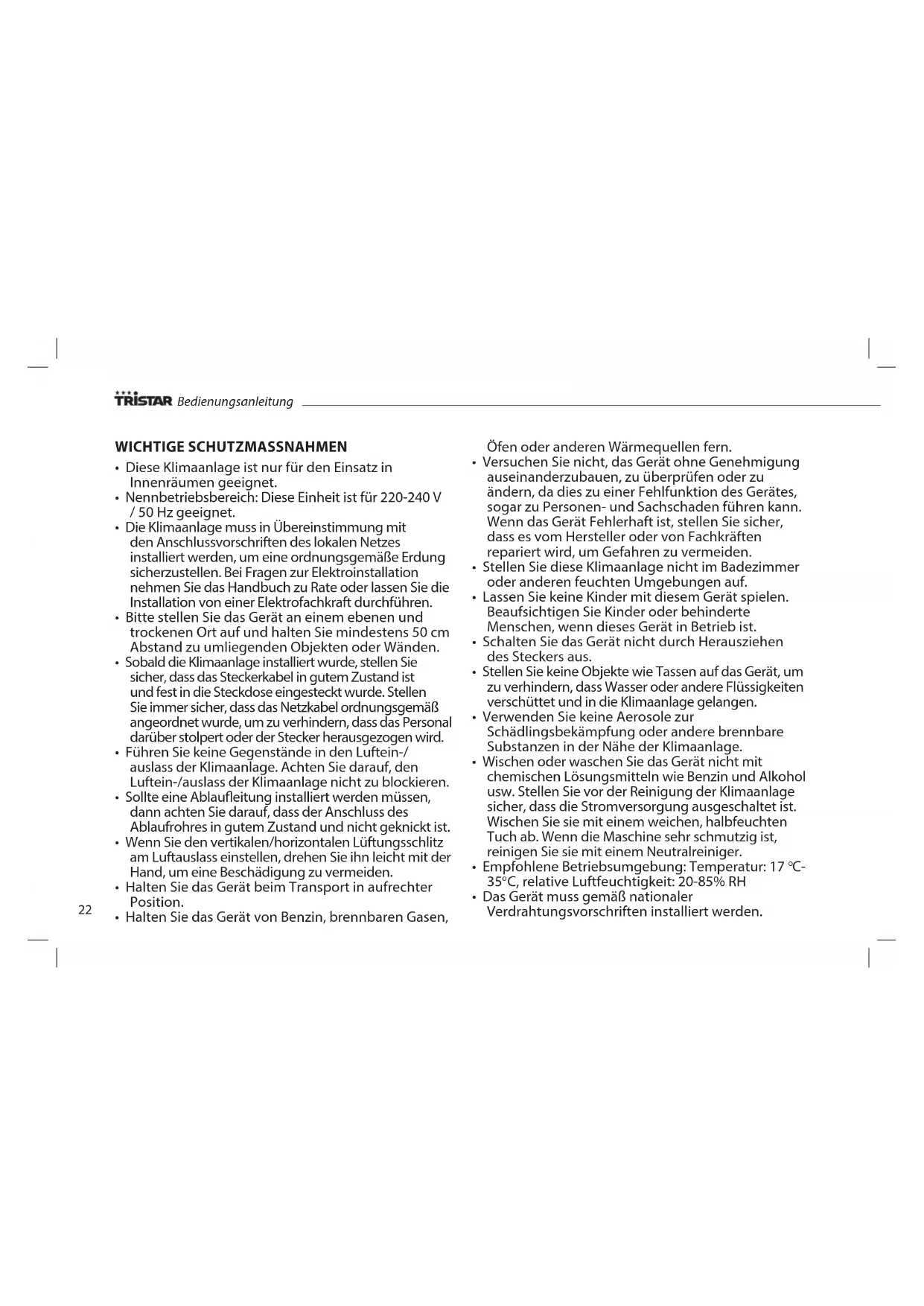

• Diese Klimaanlage ist nur für den Einsatz in Innenräumen geeignet.

• Nennbetriebsbereich: Diese Einheit ist für 220-240 V / 50 Hz geeignet.

• Die Klimaanlage muss in Übereinstimmung mit den Anschlussvorschriften des lokalen Netzes installiert werden, um eine ordnungsgemäße Erdung sicherzustellen. Bei Fragen zur Elektroinstallation nehmen Sie das Handbuch zu Rate oder lassen Sie die Installation von einer Elektrofachkraft durchführen.

• Bitte stellen Sie das Gerät an einem ebenen und trockenen Ort auf und halten Sie mindestens 50 cm Abstand zu umliegenden Objekten oder Wänden.

• Sobald die Klimaanlage installiert wurde, stellen Sie sicher, dass das Steckerkabel in gutem Zustand ist und fest in die Steckdose eingesteckt wurde. Stellen Sie immer sicher, dass das Netzkabel ordnungsgemäß angeordnet wurde, um zu verhindern, dass das Personal darüber stolpert oder der Stecker herausgezogen wird.

• Führen Sie keine Gegenstände in den Luftein-/ auslass der Klimaanlage. Achten Sie darauf, den Luftein-/auslass der Klimaanlage nicht zu blockieren.

• Sollte eine Ablaueitung installiert werden müssen, dann achten Sie darauf, dass der Anschluss des Ablaufrohres in gutem Zustand und nicht geknickt ist.

• Wenn Sie den vertikalen/horizontalen Lüftungsschlitz am Luftauslass einstellen, drehen Sie ihn leicht mit der Hand, um eine Beschädigung zu vermeiden.

• Halten Sie das Gerät beim Transport in aufrechter Position.

• Halten Sie das Gerät von Benzin, brennbaren Gasen, Öfen oder anderen Wärmequellen fern.

• Versuchen Sie nicht, das Gerät ohne Genehmigung auseinanderzubauen, zu überprüfen oder zu ändern, da dies zu einer Fehlfunktion des Gerätes, sogar zu Personen- und Sachschaden führen kann. Wenn das Gerät Fehlerhaft ist, stellen Sie sicher, dass es vom Hersteller oder von Fachkräften repariert wird, um Gefahren zu vermeiden.

• Stellen Sie diese Klimaanlage nicht im Badezimmer oder anderen feuchten Umgebungen auf.

• Lassen Sie keine Kinder mit diesem Gerät spielen. Beaufsichtigen Sie Kinder oder behinderte Menschen, wenn dieses Gerät in Betrieb ist.

• Schalten Sie das Gerät nicht durch Herausziehen des Steckers aus.

• Stellen Sie keine Objekte wie Tassen auf das Gerät, um zu verhindern, dass Wasser oder andere Flüssigkeiten verschüttet und in die Klimaanlage gelangen.

• Verwenden Sie keine Aerosole zur Schädlingsbekämpfung oder andere brennbare Substanzen in der Nähe der Klimaanlage.

• Wischen oder waschen Sie das Gerät nicht mit chemischen Lösungsmitteln wie Benzin und Alkohol usw. Stellen Sie vor der Reinigung der Klimaanlage sicher, dass die Stromversorgung ausgeschaltet ist. Wischen Sie sie mit einem weichen, halbfeuchten Tuch ab. Wenn die Maschine sehr schmutzig ist, reinigen Sie sie mit einem Neutralreiniger.

• Empfohlene Betriebsumgebung: Temperatur: 17

• Das Gerät muss gemäß nationaler Verdrahtungsvorschriften installiert werden. Bedienungsanleitung23

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringertem physischen, sensorischen oder geistigen Leistungsvermögen oder einem Mangel an Erfahrung und Fachkenntnis verwendet werden, wenn sie unter Aufsicht stehen oder Anweisungen hinsichtlich der sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren kennen. Kinder dürfen mit dem Gerät nicht spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

• Halten Sie dieses Gerät und sein Kabel außerhalb der Reichweite von Kindern, die jünger als 8 Jahre sind. BEDIENELEMENTE

8. Zur Installation des

9. Schloss der Stromleitung

11. Stromkabel mit Stecker

BEDIENFELD (Strom): Drücken Sie diese Taste, um die Klimaanlage ein- oder auszuschalten. (Modus): Drücken Sie diese Taste, um den Kühl-, Entfeuchten- oder Lüftermodus auszuwählen. und : Wenn Timer ein oder Timer aus eingestellt wurde, können Sie durch Drücken der Aufwärts- oder Abwärtstaste die Ein-/Austaste einstellen; im Betriebsstatus des Kühl- oder Heizmodus oder im Timer- Zustand, können Sie durch Drücken der Aufwärts- oder Abwärtstaste die Temperatur einstellen; und durch gleichzeitiges Drücken der Aufwärts- und der Abwärtstaste können Sie eine Umschaltung zwischen

C wird standardmäßig angezeigt. (Geschwindigkeit: Drücken Sie diese Taste, um das Geschwind- igkeitsniveau im Lüfter- und Kühlmodus auszuwählen: Hoch, mittel und niedrig. Im Lüftermodus drücken Sie diese Taste 5 Sekunden lang, um die interne Trockenfunktion laufen zu lassen. Zum Abbrechen drücken Sie diese Taste erneut 5 Sekunden lang. (Timer): Drücken Sie diese Taste, um den Timer-Einstellungsstatus einzugeben. Display: Zeigt die eingestellte Temperatur im Kühlmodus an, und zeigt die Raumtemperatur im Lüfter- und Entfeuchtermodus an. Klimagerät24 FERNBEDIENUNG Strom Drücken Sie diese Taste, um die Klimaanlage ein- oder auszuschalten. Timer Drücken Sie diese Taste, um den Timer einzustellen. Schwingen Drücken Sie diese Taste, und die horizontale Leitschaufel rotiert automatisch. Temperatur-Konversionstaste Die Tempera- tur wird von

F um gewandelt. Kühlen Drücken Sie diese Taste, um den Küh- lmodus auszuwählen. Entfeuchten Drücken Sie diese Taste, um den Entfeuchten-Modus auszuwählen. Lüfter Drücken Sie diese Taste, um den Lüfter- modus auszuwählen. Aufwärts Drücken Sie die Aufwärtstaste, um die Temperatur einzurichten oder den Timer einzustellen. Abwärts Drücken Sie die Abwärtstaste, um die Temperatur einzurichten oder den Timer einzustellen. Hoch Drücken Sie diese Taste, um die hohe Geschwindigkeit auszuwählen. Mittel Drücken Sie diese Taste, um die mittlere Geschwindigkeit auszuwählen. Niedrig Drücken Sie diese Taste, um die nied- rige Geschwindigkeit auszuwählen. Schlummer Drücken Sie diese Taste, um den Schlummermodus einzurichten. Wenn die Ge- schwindigkeit des oberen und unteren Lüfters fest auf niedrige Geschwindigkeit eingestellt ist, können im Schlummermodus Temperatur und Geschwindigkeit nicht geändert werden. Drücken Sie diese Taste erneut zum Abbrechen. INSTALLATION Installieren Sie die Klimaanlage an einem achen, trocknen Platz. Um das Gerät muss ein Raum von 50cm freigehalten werden, damit eine gleich- mäßige Luftzirkulation gewährleistet wird. (Abb. 1.) Montage des Abluftrohres

• Schließen Sie das Abluftrohr mit der runden Verbindung an. (Abb. 2.)

• Befestigen Sie das runde Ende des angeschlossenen Abluftrohres am Luftauslass der Klimaanlage. (Abb. 3.)

• Verbinden Sie den abgeachten Anschluss des angeschlossenen Abluftrohres mit der Dichtungsplatte des Fensters. Installieren Sie die Dichtungsplatte am nächsten Fenster. Stellen Sie sicher, dass es in einem Abstand von 50cm keine Hindernisse um das Fenster gibt, um einen ungehinderten Abzug der Abluft zu gewährleisten.

• Das Abluftrohr hat eine Länge von 60cm~170cm (einschließlich Adapter). Wir empfehlen die Nutzung der Mindestlänge, um Energie zu sparen.

• Die Länge des Abluftrohres wurde speziell gemäß der Spezikationen der Klimaanlage entwickelt. Bitte verwenden Sie keine Abluftrohre anderer Längen oder Materialien, denn dies könnte zu einem Ausfall führen. Installation der Fenster-Dichtungsplatte (Abb. 4.) Das Design der Fenster-Dichtungsplatte stimmt mit den meisten standard- mäßigen, horizontalen oder vertikalen Fenstern überein.

• Wandmontage (Abb. 5.)

• Bogenausrichtung (Abb. 6.)

• Fehlerhaftes Biegen (Abb. 7.) Bedienungsanleitung25

BETRIEB Timer-Einstellung

• Timer aus: Wenn die Klimaanlage läuft, drücken Sie die Timer-Taste, die Timer-LED leuchtet und das Display blinkt. Verwenden Sie die AUFWÄRTS- und ABWÄRTS-Taste, um die Zeit von 0,5h bis 24h einzustellen. Wenn die eingestellte Zeit abgelaufen ist, schaltet sich die Klimaanlage automatisch aus.

• Timer ein: Wenn die Klimaanlage im Standby-Modus ist, drücken Sie die Timer-Taste, die Timer-LED leuchtet und das Display blinkt. Verwenden Sie die AUFWÄRTS- und ABWÄRTS-Taste, um die Zeit von 0,5h bis 24h einzustellen.

• Während dieses Einstellungsverfahrens können die Betriebsmodi nach dem Start ausgewählt werden, wenn der Kühlmodus ausgewählt wird. Die eingerichtete Temperatur kann simultan eingestellt werden. Wenn die eingestellte Zeit abgelaufen ist, startet die Klimaanlage automatisch und läuft im ausgewählten Betriebsmodus. Änderung der eingestellten Zeit Sie können TIMER einmal im Betrieb des Timers drücken, dann wird die ver- bleibende Zeit angezeigt. Drücken Sie die AUFWÄRTS- und ABWÄRTS-Taste, um die Zeit einzustellen. Wenn Sie die TIMER-Taste erneut drücken, während er blinkt, wird die eingestellte Zeit gelöscht, d. h. der Timer wird beendet. KÜHL-Modus !!!Achtung: Wenn die Klimaanlage sofort nach dem Abschalten im KÜHL-Mo- dus neu gestartet wird, dauert es 3 Minuten, bevor der Kühlprozess beginnt!!!

• Drücken Sie die MODUS-Taste, um den KÜHL-Modus auszuwählen.

• Drücken Sie die AUFWÄRTS- oder ABWÄRTS-Taste, um die gewünschte Temperatur in einem Bereich von 18~30

• Drücken Sie die GESCHWINDIGKEIT-Taste, um die gewünschte Lüftergeschwindigkeit einzustellen.

• Nach der Auswahl des KÜHL-Modus drücken Sie die SCHLUMMER-Taste auf der Fernbedienung, um in den SCHLUMMER-Modus zu gelangen. Das Geschwindigkeitsniveau ändert sich automatisch in den niedrigsten Modus und die Klimaanlage schaltet sich automatisch nach ca. 7h aus.

• Drücken Sie die SCHWINGEN-Taste, um die Schwingen-Funktion zu aktivieren. ENTFEUCHTEN-Modus

• Stellen Sie sicher, dass das Abluftrohr nicht installiert wurde.

• Drücken Sie die MODUS-Taste, um den ENTFEUCHTEN-Modus auszuwählen.

• Temperatur und Geschwindigkeit können nicht eingestellt werden.

• Drücken Sie die SCHWINGEN-Taste, um die Schwingen-Funktion zu aktivieren. LÜFTER-Modus

• Drücken Sie die MODUS-Taste, um den LÜFTER-Modus auszuwählen.

• Drücken Sie die GESCHWINDIGKEIT-Taste, um die gewünschte Lüftergeschwindigkeit einzustellen. In diesem Modus drücken Sie GESCHWINDIGKEIT “5 Sekunden” lang, um die interne Trocknen- Funktion laufen zu lassen, d. h. sowohl der obere als auch der untere Lüfter arbeiten simultan. Drücken Sie GESCHWINDIGKEIT erneut “5s” lang, um die interne Trocknen-Funktion zu beenden. Stellen Sie sicher, dass das Abluftrohr in diesem Modus nicht installiert wurde.

• Im Lüfter-Modus kann die Geschwindigkeit nicht eingestellt werden.

• Drücken Sie die SCHWINGEN-Taste, um die Schwingen-Funktion zu aktivieren. Vorsicht:

• Wenn die Anzeigeleuchte Wasser voll aueuchtet, beendet die Klimaanlage die Arbeit. Sie müssen das Wasser ablassen, wie später im Handbuch beschrieben wird. Nach dem Ablassen startet die Klimaanlage automatisch.

• Wenn Ihr Raum direktem Sonnenlicht ausgesetzt ist, schießen Sie bitte die Vorhänge. ENTWÄSSERUNGSBETRIEB (ABB. 8.)

• Wenn die Anzeigeleuchte Wasser voll aueuchtet, beendet die Klimaanlage die Arbeit. Sie müssen das Wasser ablassen.

• Stellen Sie die Klimaanlage an einen Ort, an dem Sie das Wasser direkt ablassen können (z. B. Toilette oder Abwasserleitung).

• Schrauben Sie die Mutter ab und entfernen Sie den Stopfen. Installieren Sie den Stopfen und die Mutter wieder vor dem nächsten Gebrauch. Klimagerät26 WARTUNG (ABB. 9.) Vor der Reinigung schalten Sie die Klimaanlage bitte aus und trennen sie vom Netz.

• Reinigen Sie die Oberäche der Klimaanlage mit einem Staubtuch oder einem halbfeuchten, weichen Tuch. Verwenden Sie keine chemischen Reagenzien, z. B. Benzen, Alkohol oder Benzin.

• Wenn die Siebe von Staub verstopft sind, wird die Luftzirkulation behindert. Das hat einen Einuss auf die Ezienz der Klimaanlage.

• Wenn die Klimaanlage regelmäßig verwendet wird, müssen die Siebe einmal alle zwei Wochen gereinigt werden.

• Ziehen Sie die Siebe in der angezeigten Richtung heraus.

• Legen Sie die Siebe in warmes Wasser mit einem neutralen Reinigungsmittel (ca. 40

C) und reinigen Sie sie.

• Lassen Sie die Siebe an einem schattigen Ort trocknen.

• Installieren Sie die Siebe wieder in der ursprünglichen Position.

LAGERUNG IN DER NEBENSAISON

Wenn die Klimaanlage außerhalb der Saison ist oder für einen längeren Zeitraum nicht verwendet wird, müssen entsprechende Wartungsmaßnah- men getroen werden.

• Lassen Sie das Wasser ab, wie im Abschnitt Entwässerung beschrieben wurde.

• Wickeln Sie das Stromkabel auf und befestigen Sie es an der Rückseite des Geräts.

• Entfernen Sie das Abluftrohr.

• Verpacken Sie die Klimaanlage in einen Plastikbeutel und stellen Sie sie an einen trocknen Ort.

• Nehmen Sie die Batterien aus der Fernbedienung und bewahren sie ordnungsgemäß auf. ERKENNUNGSCODES Intelligente Erkennungsfunktionen Erkennungscodes Bedeutung E2 Abnorme Wahrnehmung vom Raumtemperatursensor E3 Abnorme Wahrnehmung vom Spiralrohrsensor FL Die Klimaanlage ist im Alarmzustand Wasser voll DF Die Klimaanlage ist im Frostschutz- oder Abtau-Status GARANTIE

• Dieses Produkt hat eine 24-monatige Garantie. Ihre Garantie ist gültig, wenn das Produkt gemäß den Anweisungen und für die Zwecke, für die es geschaen wurde, benutzt wird. Darüber hinaus muss der ursprüngliche Kaufbeleg (Rechnung, Kassenbon oder Quittung) mit dem Kaufdatum, dem Namen des Händlers und der Artikelnummer des Produkts eingereicht werden.

• Detaillierte Garantiebedingungen entnehmen Sie bitte unserer Service-Webseite: www.service.tristar.eu Bedienungsanleitung27

UMWELT Dieses Gerät darf nach Ablauf des Lebenszyklus nicht im Hausmüll entsorgt werden, sondern muss an einer Zentralstelle zum Recy- cling von elektrischen und elektronischen Haushaltsgeräten abgegeben werden. Dieses Symbol am Gerät, das Betriebshandbuch und die Verpack- ung richtet Ihre Aufmerksamkeit auf diesen wichtigen Fakt. Die beim Gerät verwendeten Materialien können recycelt werden. Durch das Recycling von gebrauchten Haushaltsgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Fragen Sie örtliche Behörden nach Informa- tionen bezüglich der Sammelstelle. SUPPORT Sie nden alle verfügbaren Informationen und Ersatzteile unter service.tristar.eu! Klimagerät28 PRECAUCIONES IMPORTANTES
