Produkttyp	Monoblock-Mobilklimagerät
Marke	TriStar
Modell	AC-5402
Abmessungen (L x B x H)	35 x 35 x 70 cm
Gewicht	20 kg
Stromversorgung	220-240 V ~ 50 Hz
Kühlleistung	9000 BTU/h (ca. 2600 W)
Stromverbrauch	1000 W
Energieeffizienzklasse	A
Geräuschpegel	62 dB(A)
Luftdurchsatz	300 m³/h
Fassungsvermögen Wassertank	1 Liter
Funktionen	Kühlung, Entfeuchtung, Lüftung, 24h-Timer, Fernbedienung
Wartung und Reinigung	Reinigen Sie den Luftfilter alle zwei Wochen mit einem Staubsauger oder mit lauwarmem Wasser
Sicherheit	Automatische Abschaltung bei vollem Tank, Überhitzungsschutz
Ersatzteile	Luftfilter, Fernbedienung, Abluftkit
Reparierbarkeit	Reparaturindex nicht mitgeteilt
Lieferumfang	Klimagerät, Abluftkit für Fenster, Fernbedienung, Batterien, Bedienungsanleitung

Häufig gestellte Fragen - AC-5402 TRISTAR

Wie installiere ich das TriStar AC-5402 Klimagerät?

Stellen Sie das Gerät in die Nähe eines Fensters oder einer Tür. Verwenden Sie das mitgelieferte Abluftkit, um die warme Luft nach außen abzuleiten. Achten Sie darauf, dass der Schlauch nicht geknickt ist und das Fenster um das Kit herum geschlossen ist.

Wie reinige ich den Luftfilter?

Entfernen Sie den Filter auf der Rückseite des Geräts. Reinigen Sie ihn mit einem Staubsauger oder spülen Sie ihn mit lauwarmem Wasser ab. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Es wird empfohlen, ihn alle zwei Wochen zu reinigen.

Was tun, wenn das Wasser nicht abläuft?

Überprüfen Sie, ob der Wassertank voll ist. Wenn ja, leeren Sie ihn. Stellen Sie sicher, dass der Ablaufschlauch nicht verstopft ist. Im Entfeuchtungsmodus wird das Wasser im internen Tank gesammelt.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterien und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem Empfänger am Gerät befindet. Richten Sie die Fernbedienung direkt auf das Gerät.

Wie hoch ist der Geräuschpegel des Klimageräts?

Der Geräuschpegel beträgt etwa 62 dB(A), was mit normaler Gesprächslautstärke vergleichbar ist. Er kann je nach eingestellter Lüftergeschwindigkeit variieren.

Wie stelle ich den Timer ein?

Drücken Sie die Taste 'Timer' auf der Fernbedienung oder dem Bedienfeld. Verwenden Sie die Pfeile, um die Anzahl der Stunden bis zur automatischen Abschaltung einzustellen. Bestätigen Sie durch erneutes Drücken von 'Timer'.

Kann ich das Klimagerät ohne Außenabluft verwenden?

Nein, das Klimagerät muss die warme Luft nach außen abführen, um ordnungsgemäß zu funktionieren. Ohne Abluft wird die Effizienz verringert und das Gerät könnte überhitzen.

Welche maximale Fläche kann dieses Gerät kühlen?

Das TriStar AC-5402 ist für Räume bis etwa 25 m² (oder 65 m³) ausgelegt. Die Leistung kann je nach Isolierung und Außentemperatur variieren.

Wie wechsle ich vom Kühlmodus in den Lüftungsmodus?

Drücken Sie die Taste 'Mode', bis das Lüftungssymbol (normalerweise ein Lüftersymbol) auf dem Display erscheint. Der Lüfter läuft dann ohne Kühlung.

Was bedeutet der Fehlercode E2 auf dem Display?

Der Code E2 weist in der Regel auf ein Problem mit dem Temperatursensor hin. Schalten Sie das Gerät aus, ziehen Sie den Stecker für einige Minuten und stecken Sie ihn wieder ein. Wenn der Code bestehen bleibt, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG AC-5402 TRISTAR

DE Installationsanleitung Bedienungsanleitung

DE Installationsanleitung 46

Bedienungsanleitung 53

Installationsanleitung

DE

Sobald die Klimaanlage installiert wurde, dürfen Sie sie nicht mehr ausbauen! Der Ausbau darf nur von einem anerkannten Fachinstallateur vorgenommen werden, da eine Verbindungsleitung abgekoppelt werden muss, bei der Kältemittel auslaufen könnte.

Kühltechnische Arbeiten, wie das Nachfüllen von Kältemittel, der Ausbau der Klimaanlage und das Vornehmen von Änderungen an der Klimaanlage dürfen nur von einem anerkannten Fachbetrieb vorgenommen werden.

Das von Ihnen erworbene Produkt kann optisch von den Bildern in dieser Betriebsanleitung abweichen. Dies hat keinerlei Einfluss auf den ordnungsgemäßen Einbau, die Bedienung und die Benutzung der Klimaanlage.

\*\*\* TRISTAR

www.chigoairco.nl

T [phone]

F [phone]

Innengerät aus dem Karton A herausnehmen, auspacken und auf Vollständigkeit kontrollieren:

• Innengerät
  • Montageanleitung und Gebrauchsanweisung.
• Fernbedienung

Vergessen Sie nicht, das Garantieformular auszufüllen und dieses innerhalb von zwei Wochen an uns zurückzuschicken. Das Garantieformular befindet sich am Ende dieser Montageanleitung.

2

Verpackungsklebeband entfernen. Metallplatte für die Wandmontage vom Innengerät abschrauben.

Stecken Sie niemals den Stecker in die Steckdose, solange die Klimaanlage noch nicht vollständig installiert ist.

3

Suchen Sie einen geeigneten Ort für die Montage des Innengeräts. Dieses muss immer an einer ebenen Wand angebracht werden. Metallplatte zur Wandmontage mit 4 Schrauben waageracht am gewünschten Ort montieren.

Wandplatte und Decke

Zwischen ist ein Mindestabstand von 8 cm beachten.

Überprüfen Sie die korrekte Montage (vertikal und horizontal) der Wandplatte mit der Wasserwaage!

4

Innengerät zunächst locker an den Befestigungshaken hängen, ohne es einrasten zu lassen. Mit einem Bleistift den äußeren Rand des Innengeräts nachziehen. Innengerät danach wieder von der Wandplatte abnehmen.

5

mer 2

wieder

in die

pass

6

Abdeckkappe oder ein

(teile) montieren oder die

venden.

Den flexiblen weißen Wasserableitungsschlauch mit

dem grauen Schlauch verbinden.

Achten Sie darauf, dass dieser Schlauch nicht

geknickt ist und gut herunterhängt!

8

nehmen. Auch

agerecht zu

olzbalken oder

örteile) befestigt

9

kung herausnehmen und

Überwurfmuttern des

Die Kühlleitungen vorsichtig etwas abrollen und mit den Leitungen des Innengeräts, die aus der Mauer

ssenden Maul- oder

n gut festdrehen.

nschte Position

diese nicht knicken.

sind. müssen Sie ein

tellen,ichtbare Teile

den

die restliche Leitung

kann ebenfalls mit dem mitgelieferten Klebeband

Bei Verwendung eines Drehmomentschlüssels gelten

Wenn kein Drehmomentschlüssel verwendet wird, die Muttern bis zum Anschlag drehen.

10

Wichtig!

Bei Verwendung eines

Wenn kein Drehmomentschlüssel verwendet wird, die Muttern bis zum Anschlag drehen.

Die Kühleitungen haben Inch-Maßel Wenn die Leitungen gekürzt oder verlängert werden müssen, sollten Sie bei CHIGO Airconditioning nach den richtigen Überwurfmuttern und Verbindungsstücken fragen.

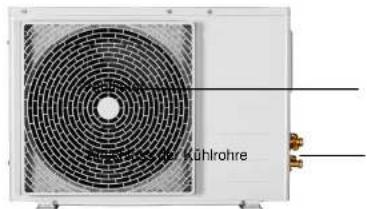

Die Drähte (schwarzes Kabel des Innengeräts) mit dem Außengerät verbinden. Darauf achten, dass die Nummern 1, 2 und der Massedraht des schwarzen Kabels mit den Nummern an der Klemmleiste des Außengeräts übereinstimmen. Das Kabel muss unter der Kabelschelle befestigt werden.

11

Zuerst die Schraube im unteren Ventil mit einem Sechskantschlüssel gegen den Uhrzoigersinn ganz aufdrehen. Einige Minuten warten und danach das Ventil im oberen Anschluss exakt 10 Sekunden eindrücken. Danach das obere Ventil vollständig aufdrehen

Kontrollieren Sie immer zuerst, ob alle Verbindungen gut festgedreht wurden!

Die drei Abdeckkappen wieder auf die Ventile schrauben. Die zwei restlichen Kappen brauchen Sie nicht mehr. Kunststoffgehäuse wieder anbringen und mit der Schraube gut festdrehen. Ihre Klimaanlage ist nun gebrauchsfertig. Für die korrekte Benutzung Ihrer Klimaanlage sollten Sie die Gebrauchsanleitung sorgfältig lesen.

Wenn das System nicht richtig funktioniert, im Abschnitt "Probleme und Lösungen" in dieser Anleitung nachschlagen.

Bedienungsanleitung

Das System kann nur mit der Fernbedienung gesteuert werden.

Wenn die Fernbedienung unerwarteterweise ausfällt, kann das System durch Drücken der Ein / Aus-Taste, die sich hinter der Abdeckung des Innengeräts befindet, ein- und ausgeschaltet werden. An der rechten und linken Seite der Abdeckung ziehen, um die Abdeckung auf der Vorderseite des Innengeräts zu öffnen.

Richten Sie die Fernbedienung in einem Radius von 2 m auf das Innengerät. Wenn Sie eine Taste auf der Fembedlenung drücken, sollte am Innengerät ein Signalton ertönen. Wenn Sie keinen Signalton hören, hat das Gerät den Befehl nicht emplangen. Auf dem Display können Sie die eingestellte Temperatur ablesen. Nach ca. 20 Sek. schaltet das Display wieder ab.

Der Luftauslass kann mit der Fernbedienung auf verschiedene Positionen gestellt werden. Stellen Sie den Luftauslass immer so ein, dass Sie nicht unter kalter Luft leiden.

Klimatisierung leitet die warme Luft aus dem zu kühlenden Raum ab, diese warme Luft wird durch den Kühlblock des Innengeräts geleitet und dann durch den Luftauslass wieder in den selben Raum geblasen.

Das Kühlmittel wird vom Kompressor (im Außengerät) durchgepumpt, dadurch bleibt der Kühlblock im Innengerät kalt, die absorbierte Wärme wird vom Ventilator im Außengerät nach draußen befördert.

Klimatisierung funktioniert nur in einem geschlossenen Raum optimal, deshalb während des Betriebs Fenster und Türen geschlossen halten.

Für ausreichende Frischluftzufuhr den Raum häufig lüften.

Beim Einschalten des Systems schaltet das Außengerät ein und aus, während das Innengerät aktiviert bleibt.

Sobald die eingestellte Temperatur des Systems erreicht ist, wird das Außengerät gestoppt, während das Innengerät weiterhin bläst. Wenn das System kühlen muss, wird das Außengerät wieder gestartet. Am Anschluss der Kührohre ist Kondenswasser sichtbar und der Anschluss ist nass, das ist normal. Während des Kühivorgangs fließt regelmäßig Wasser durch den weißen Schlauch, der nach draußen führt, das ist normal, weil beim Kühlen von warmer Luft Kondenswasser entsteht.

1 Display 8 Timer
2 Ein/Aus-Schalter 9 Ventilatordrehzahl
3 Temperatur absenken 10 Schlaf
4 Temperatur erhöhen 11 Turbo
5 Modus 12 Lampe
6 Schwenken 13 Halten
7 Luftstrom *

* Die Luftstromtaste hat bei dieser Art von Klimatisierung keine Funktion.

Den Deckel auf der Rückseite der Fernbedienung abnehmen, die Batterien in die Halterung legen und den Deckel wieder anbringen.

Die richtige Polarität wird im Batterlefach angezeigt.

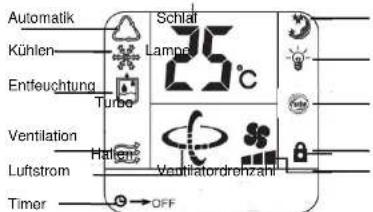

Displaysymbole (Nr. 1) der Fernbedienung

Kühlen

Den Ein / Aus-Schalter (№2) drücken. Auf dem Display (№ 1) werden die folgenden Symbole angezeigt:

Die mode Taste (№ 5) drücken und auf der linken Seite des Displays erscheint das Symbol (Kühlen). Die Einstellungstasten für Temperatur auf die gewünschte Temperatur stellen. Die Einstellungstaste für niedrigere Temperatur (№ 3) drücken und die Temperatur wird um 1°C verringert. Oder die Einstellungstaste für höhere Temperatur (№ 4) drücken und die Temperatur wird um 1°C erhöht.

Ventilatordrehzahl und Luftstromfunktion

Die fan speed (№ 9) Taste drücken, um die gewünschte Drehzahl einzustellen. Auf dem Display wird die Drehzahl durch folgendes Symbol dargestellt: 1 schwarzes Rechteck bedeutet eine geringe Luftmenge, 2 Blöcke mittlere Luftmenge und 3 Blöcke die höchste Luftmenge.

Die swing Taste (№ 6) drücken, um den Luftauslass auf die gewünschte Position zu stellen. Wenn das Symbol blinkt, befindet sich der Luftauslass in der Schwenkposition, der Auslass ist ständig in Bewegung, um die gekühlte Luft im Raum optimal zu vertellen. Wenn der Luftauslass nach unten geht, die Schwenkfunktionstaste (№ 6) erneut drücken, das Symbol bleibt und das Ventil bleibt fixiert. Auf dem Display wird die Schwenkfunktion durch folgendes Symbol dargestellt:

Schlaf- und Timerfunktion

Die Schlafmodustaste (N ^8 10) drücken. Die Temperatur steigt während der ersten und zweiten Stunde, bzw. um 1°C pro Stunde an. Dann wird die eingestellte Temperatur gehalten. Im Schlafmodus schaltet das Gerät nach 12 Stunden automatisch ab. Wenn die Schlaffunktion aktiviert ist, schaltet das Gerät automatisch auf niedrige Ventilatordrehzahl. Auf dem Display wird die Schlaffunktion durch folgendes Symbol dargestellt:

Die Timer Taste (N ^2 8) drücken und die Stundenzahl einstellen, von 1 bis zu 24 Stunden. Beispiel: Wenn während des Betriebs 2 Stunden eingestellt werden, schaltet das Gerät automatisch 2 Stunden später ab. Auf dem Display wird die Timerfunktion durch folgendes Symbol dargestellt: Ⓧ→OFF 2 Std.

Wenn im ausgeschalleten Zustand 2 Stunden eingestellt werden, startet das Gerät zwei Stunden später auf der zuletzt eingestellten Position. Auf dem Display wird die Timerfunktion durch folgendes Symbol dargestellt: ON 2 Std.

Turbofunktion

Für eine zeitweilige maximale Kühlleistung die Turbo Taste (№ 11) drücken. Die Ventilatordrehzahl wird automatisch auf höchste Position geschaltet, nach 15 Minuten schaltet der Turbomodus automatisch ab, um eine Überlastung des Kompressors zu vermeiden. Auf dem Display wird die Turbofunktion durch folgendes Symbol datgestellt:

Lampe und Haltefunktion

Das Display des Innengeräts ist beleuchtet, wenn das Symbol ein Signal von der Fernbedienung empfängt. Nach ca. 20 Sekunden wird das Licht wieder gedämmt. Für Displaybeleuchtung die lamp Taste (№ 12) drücken. Auf dem Display wird der Lampenmodus durch folgendes Symbol dargestellt:

Die hold Taste (Nº 13) drücken, um die "Sperr-" Position der Fernbedienung zu verwenden. Mit dieser Funktion sind die Tasten der Fembedlenung deaktiviert. Auf dem Display wird die letzte Position durch folgendes Symbol dargestellt:

Automatikfunktion

Die mode Taste (№ 5) drücken, bis das Symbol auf dem Display angezeigt wird. In dieser Funktion wird auf eine eingestellte Temperatur nur für den Ventilatorbetrieb geschaltet; wenn das Gerät eine höhere Temperatur erreicht, schaltet es automatisch in den Klimatisierungsmodus (Kühlen).

Bis 25°C ist der VENTILATOR Modus (nur Ventilator) In Betrieb, ab 25°C schaltet das Kühlerät ein. Wenn die Temperatur unter 25°C fällt, wird der VENTILATOR Modus wieder aktiviert. Achtung! In dieser Funktion kann die Temperatur nicht eingestellt werden.

Entfeuchtungsfunktion

Die mode Taste (№ 5) drücken, bis das Symbol ☐ auf dem Display angezeigt wird. Diese Funktion dient zur Luftentfeuchtung. Achtung! In dieser Funktion kann die Temperatur nicht eingestellt werden.

Ventilatorfunktion ≈

Die mode Taste (№ 5) drücken, bis das Symbol ≡ auf dem Display angezeigt wird. In dieser Funktion funktioniert das Gerät nur als Ventilator, die Luft, wie z.B. Tabakrauch, wird jedoch gefiltert.

Das Display des Innengeräts zeigt nur die eingestellte Temperatur und nicht die Raumtemperatur an.

Reinigung des Geräts

Vor der Reinigung des Geräts immer Netzstecker ziehen. Das Außengerät mit einem feuchten Tuch reinigen. Niemals scharfe und scheuernde Reinigungsmittel, Stahlwolle oder Topfrelniger verwenden, weil sie das Gerät beschädigen. Die Abdeckung an der Vorderseite der Innenheit nach vorne ziehen und öffnen und die beiden Filter entfernen. Die Filter regelmäßig mit warmem Sellenwasser reinigen und vor dem Wiedereinsetzen vollständig trocknen lassen. Das Gerät niemals ohne Filter einschalten. Das

Innengerät mit einem feuchten Tuch reinigen. Niemals scharfe und scheuernde Reinigungsmittel, Stahlwolle oder Topfreiniger verwenden, weil sie das Gerät beschädigen.

Probleme und Lösungen

Das System reagiert nicht auf die Fernbedienung. Warum?

Überprüfen Sie die Batterien der Fernbedienung. Ist die Sperrfunktion der Fernbedienung aktiviert?

Überprüfen Sie die Sicherung im Sicherungskasten des Gebäudes.

Ist der Timermodus des Systems aktiviert?

Haben Sie das Klimagerät ein- und sofort wieder ausgeschaltet? Ist der

Sicherheitsmechanismus des Kompressors aktiviert?

Warten Sie mindestens 3 Minuten und versuchen Sie es erneut.

Das System ist eingeschaltet, aber es wird kein kalter Luftstrom erzeugt. Warum?

Ist der KÜHL Modus des Systems aktiviert? Oder der AUTOMATIK oder VENTILATOR Modus? Ist die Temperatur zu hoch eingestellt? Eventuell ist die tatsächliche Raumtemperatur niedriger als die eingestellte Temperatur des Systems.

Die Klimatisierung funktioniert nicht richtig, wenn die Luftfilter verstopft oder verschmutzt sind. Möglicherweise ist Kühlmittel aus dem System ausgelaufen, so dass sich die Kühleistung verringert. Wenn diese Vermutung besteht, schalten Sie das Kühlgerät aus und wenden Sie sich an einen Mechaniker.

Das System funktioniert eine Weile, aber die Temperatur wird nicht ausreichend abgesenkt. Warum?

Reicht die Leistung des Geräts aus, um die Hitze abzukühlen? Ist der Raum zu groß? Fenster und Türen müssen geschlossen sein. In den gekühlten Raum sollten keine Sonnenstrahlen eindringen. Möglichst viele Wärmequellen müssen abgeschaltet sein (Beleuchtung. Elektrogeräte, Computer, Kopierer, etc.).

Schalten Sie das Gerät früher ein oder schalten Sie es In der Nacht nicht aus, so dass die Temperatur der Wände, Möbel, etc. abgesenkt werden kann.

Ist die Temperatur auf der Fernbedienung zu hoch eingestellt?

Die Klimatisierung funktioniert nicht richtig, wenn die Luftfilter verstopft oder verschmutzt sind. Überprüfen Sie, ob die Luftstromgeschwindigkeit nicht auf Niedrig gestellt ist und wählen Sie den höchsten Ventilationsbetrieb, damit sich die Kühlleistung erhöht.

Überprüfen Sie, ob Lufteinlass und Luftauslass am Innen- und Außengerät nicht durch Hindernisse blockiert sind.

Möglicherweise ist Kühlmittel aus dem System ausgelaufen, so dass sich die Kühlleistung verringert. Wenn diese Vermutung besteht, schalten Sie das Kühlgerät aus und wenden Sie sich an einen Mechaniker.

Auf den Kühlmittelrohren und/oder im Innengerät hat sich Frost gebildet. Warum?

Im System ist zu wenig Kühlmittel vorhanden. Möglicherweise ist Kühlmittel aus dem System ausgelaufen.

Haben Sie die Kühlmittelrohre auf über 8 m verlängert? Hat das System an einem der Anschlüsse eine Leckage?

Wenn diese Vermutung besteht, schalten Sie das Kühlgerät aus und wenden Sie sich an einen Mechaniker.

Aus dem Innengerät läuft Wasser aus. Warum?

Wenn Wasser aus dem Innengerät ausläuft, müssen Sie das Klimagerät sofort ausschalten. Hat der Kondenswasserschlauch die richtige Neigung? Oder ist der Kondenswasserschlauch geknickt oder blockiert?

Öffnen Sie den Deckel des Innengeräts und vergewissern Sie sich, dass die Filter nicht verschmutzt sind. Verschmutzte Filter können Eisbildung verursachen.

Im System befindet sich zu wenig Kühlmittel. Möglicherweise ist Kühlmittel aus dem System ausgelaufen. Wenn diese Vermutung besteht, schalten Sie das Kühlgerät aus und wenden Sie sich an einen Mechaniker.

Mein Kühlgerät erzeugt seltsame Geräusche. Warum?

Wenn der Kühlvorgang startet, hören Sie möglicherweise ein Pfeifen oder Gurgeln. Dieses Geräusch entsteht, wenn die Kühflüssigkeit durch das Kühlgerät fließt. Das Geräusch ist normalerweise schwach und kurzzeitig.

Wenn das System gestartet oder gestoppt wird, hören Sie ein Knacken. Dieses Geräusch wird durch die Temperaturänderung im Innengerät verursacht.

Darf das Außengerät höher als das Innengerät installiert werden?

Ja. Dadurch wird der Betrieb des Systems nicht beeinträchtigt, der Kondenswasserschlauch muss nach unten gerichtet sein. Wenn das Kondenswasser nach oben fließen muss, können Sie eine Kondensatentleerungspumpe zwischen dem System installieren.

Können die Kühlmittelrohre verlängert werden?

Ja, bis zu 8 m ohne Nachfüllen des Kühlmittels.

• Vorgehensweise bei Problemen und Störungen

[phone]

Unser Kundendienst hilft Ihnen weiter.

@

[e-mail]

Ihre Fragen werden baldmöglichst per E-Mail beantwortet.

- Sie möchten Installationstipps oder allationsmaterialien bestellen?

[phone]

@

info@chigoairco

www.chigoairco.nl

- Für Installationmaterial und Ersatzteile gehen Sie zu:

[phone]

@

[e-mail]

www.tristar.eu

Schicken Sie Ihr Garantieformular Innerhalb von zwei Wochen vollständig ausgefüllt an uns zurück, sonst entfällt die Garantie.

Montieren Sie das System exakt gemäß der beigefügten Montageanleitung. Die belgefügte Konformitätserklärung gehört zur Klimaanlage und ist unbedingt aufzubewahren.

Zubehör

Wandhalterungen für die Wandmontage der Außeneinheit. Inklusive Montage- und Antivibrationsgummis.

1 m weiße Abdeckung für professionelle Endbearbeitung der Kühlmittelrohre und Kabel.

Anschluss für die weiße Abdeckung.

Flache Biegung 90°weiß.

3 m Kühlmittelrohrset zum Verlängem der werkseitig gelieferten

Kühlmittelrohre.

(Verlängerung bis zu 8 m möglich, ohne Nachfüllen des Kühlmittels)

Zum Anschließen der Kühlmittelrohre immer die speziellen Anschlüsse verwenden.

Die Kühlmittelrohre können auch auf eine spezielle Länge verkürzt

werden. Sie sollten neue Anschlüsse an den Kühlmittelrohren anbringen.

Stecker für die Kühlmittelrohre. Anschlüsse für die Kühlmittelrohre.

Abdeckung für das Außengerät. Zum Schutz vor Schnee, Regen Wetterverhältnissen.

Vista posteriore/Vista treera/Black side

TRISTAR

Konformitätserklärung

Fabrikant	Chigo
Importeur	Tristar Europe BV
Installations-Typ	Split-Unit System
Kältemittel-Typ	R410a
Outdoor-Einheiten	Inhalt in Gramm
	R410a
AC-5400 550 gr.
AC-5401 820 gr.
AC-5402 1250 gr.

Tristar Europe B.V. erklärt hiermit, daß die oben aufgeführten Chigo Klimaanlagen Druckgeprüft und den Vakuum-Prüftest im Werk bestanden haben.

Alle Sicherheitseinrichtungen wie Pressostat, elektrische Schutzeinrichtung etc. werden im Werk ausführlich über ihre Funktion und Betrieb getestet.

Diese Fabrikserklärungen liegen zur Einsicht bei Tristar Europe B.V.

Chigo Klimaanlagen erfüllen an der EMC Richtlinie 2004/108/EEC und der Niedrigspannungsrichtlinie 2006/95/EEC.

Für die Bedienung der Klimaanlagen verweisen wir Sie zur Bedienungsanleitung, die der Geräteverpackung beiliegt

Ausfürliche technische Informationen sind bei dem Importeur Tristar Europe BV nachzufragen

Ausschließlich bei Reparatur oder Wartung wobei Kältemittel freikommen kann muss, nach Artikel 1.1 en 1.4 Entscheidung der Treibhausgase Wms 2003, eine STEK Didplomierte Person eingeschaltet werden.

Diese Erklärung sollte immer bei dem Apparat aufbewahrt werden. Der Endverbraucher ist hierfür verantwortlich.

Abgabedatum der Erklärung: Januar 2011

Tristar Europe BV

Jules Verneweg 87

5015 BH Tilburg

www.tristar.eu

WICHTIGE SICHERHEITSVORKEHRUNGEN

• Lesen Sie sich bitte alle Anweisungen vor der Inbetriebnahme durch.
• Berühren Sie keine heißen Oberflächen. Benutzen Sie Griffe oder Knöpfe.
• Zum Schutz vor elektrischem Schlag tauchen Sie weder Kabel, Stecker noch das Gerät selbst in Wasser oder andere Flüssigkeiten.
• Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie es nicht benutzen und vor der Reinigung. Lassen Sie das Kochgerät abkühlen, bevor Sie Telle an- oder abbauen. Benutzen Sie Kein Gerät mit beschädigtem Netzkabel oder –stecker, nach einer Funktionsstörung oder wenn das Gerät auf Irgendelne Weise beschädigt wurde.
• Die Verwendung zusätzlicher, nicht vom Gerätehersteller empfohlener Zubehörteile kann zu Verletzungen und Löschung aller Garantieansprüche führen.
• Verwenden Sie das Gerät nicht im Freien oder in der Nähe/auf Heizquellen.
• Vermelden Sie, dass das Kabel über die Tischkante oder der Arbeitsfläche hängt, heiße Oberflächen berührt oder in Kontakt mit heißen Teilen kommt. Platzieren Sie das Gerät nicht unter oder in der Nähe von Vorhängen, Gardinen usw.
• Das Gerät darf nur im Haushalt und für den Verwendungszweck, für den es hergestellt wurde, genutzt werden.
• Das Gerät muss auf einer ebenen, stabilen Fläche platziert werden.
• Das Gerät ist immer zu beaufsichtigen und sollte niemals eingeschaltet oder vor der Abkühlung ohne entsprechende Aufsicht eines Erwachsenen bleiben.
• Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kindem) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnden Erfahrungen oder Kenntnissen geeignet, außer sie werden beaufsichtigt oder durch eine für ihre Sicherheit verantwortliche Person in die Benutzung des Geräts eingewiesen.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Das Gerät ist nicht für den Gebrauch mit einer externen Schaltuhr oder einem Fernbedienungssystem vorgesehen.
• Hinweis: Um die Gefahr einer unbeabsichtigten Rückstellung des Wärmeschutzes zu vermelden, sollte das Gerät nicht durch ein externes Schaltgerät, z. B. eine Schaltuhr betrieben werden oder mit einem Stromkreis verbunden werden, der das Gerät regelmäßig einschaltet.
• Zur Gefahrenvermeidung muss ein beschädigtes/r Kabel oder Stecker von einem autorisierten Fachmann ersetzt werden. Reparieren Sie das Gerät nicht selbst.
  • Die Verwendung einer Verlängerungsschnur oder ähnlicher Teile ist nicht gestattet.

BITTE BEWAHREN SIE DIESE ANLEITUNG ZUR SPÄTEREN VERWENDUNG AUF

Garantiebedingungen für die Tristar CHIGO Split-Klimaanlage

(Ein Produkt der Firma Chigo).

1. Die Garantiefrist der Klimaanlage beträgt 24 Monate ab Kaufdatum. Eine Garantie wird nur gewährt, wenn das in dieser Montageanleitung enthaltene Garantieformular innerhalb von zwei Wochen nach dem Kauf vollständig ausgefüllt und mit dem Kaufbeleg (oder einer Kopie davon) an Airco Service zurückgeschickt wird.
2. Die Garantie wird für das gesamte System gewährt.
3. Die Garantie auf Ihr System wird Ihnen von Airco Service, Postbus 115, in NL-9300 AC Roden gewährt.
4. Zu dieser Klimaanlage gehört eine beigefügte Konformitätserklärung, die unbedingt aufzubewahren ist.

5. Von der Garantie ausgeschlossen sind:

6. Fälle, in denen das System nicht gemäß der beigefügten Montageanleitung installiert wurde.
   • Geknickte, beschädigte oder auf sonstige Weise beeinträchtigte Kupferleitungen.

7. Schäden infolge des Durchbrennens der Klimaanlage, des Kompressors, Relais, von Sicherungen, Leiterplatten, usw. aufgrund einer falschen Installation der Kabel und/oder falscher Spannungszufuhr.
8. Schäden an Ihrem Eigentum, die wohl oder nicht von der Klimaanlage verursacht wurden.
9. Folgeschäden, welcher Art auch immer ab dem Verkaufspunkt aufgetretene Transportschäden.
10. Schäden durch den Gebrauch von falschem Werkzeug.
11. Auslaufen von Kältemittel aus dem System, während, vor oder nach der Installation.
12. Schäden, die durch auslaufendes Kälternittel verursacht wurden.
13. Schäden, die durch auslaufendes Kondenswasser verursacht wurden.
14. Forderungen von Behören und/oder anderen weisungsbefugten Instanzen bezüglich der Installation und Wartung des Systems und bezüglich des ausgewählten Standortes der beiden Geräte.
    • Klimaanlagen ohne Konformitätserklärung

Umweltschutzrichtlinien

Dieses Gerät gehört nach Ablauf seiner Gebrauchsdauer nicht in den Hausmüll, sondern muss an einem Recycling-Punkt für elektrische und elektronische Haushaltsgeräte abgegeben werden. Dieses Symbol auf dem Gerät, der Bedienungsanleitung und Verpackung soll Ihre Aufmerksamkeit auf diesen wichtigen Punkt lenken. Das Material, das für dieses Gerät verwendet wurde, ist recyclebar. Durch das Recycling gebrauchter Haushaltsgeräte leisten Sie einen wichtigen Beitrag zum Umweltschutz. Fragen Sie bei Ihren Kommunalbehörden nach Informationen zur Rücknahme nach.

Verpackung

Die Verpackung ist zu 100 % recyclebar, geben Sie die Verpackung getrennt zurück.

Produkt

Dieses Gerät ist mit einem Kennzeichen gemäß der Europäischen Richtlinie 2002/96/EG für Elektro- und Elektronik-Altgeräte (WEEE) ausgestattet. Durch die Sicherstellung, dass das Produkt korrekt als Abfall entsorgt wird, helfen Sie, die negativen Auswirkungen für die Umweit und die menschliche Gesundheit zu minimieren.

EU-Konformitätserklärung

Dieses Gerät wurde gemäß der Sicherheitsziele der EG-Niederspannungsrichtlinie 2006/95/EG, der Sicherheitsanforderungen der EMV-Richtlinie 2004/108/EG „Elektromagnetischer Kompatibilität“ und der Erfordemisse der Richtlinie 93/68/EWG entwickelt, hergestellt und vertrieben.

Garantieformular Tristar CHIGO Split-Klimaanlage

ACHTUNG! Bitte unbedingt den Kaufbeleg beilegen.

Type klimaanlage AC-54

Name ____

Adresse ____

PLZ + Wohnort ____

Telefon tagsüber ____

Telefon abends

Handy ____

E-Mail

Schicken Sie dieses Formular vollständig ausgefüllt und in einem geschlossenen Kuvert an:

CHIGO Airconditioning

Postbus 115

NL - 9300 AC Roden

Datum: Unterschrift:

TRISTAR

www.tristar.eu
