GEBRUIKSAANWIJZING AC5522 TRISTAR

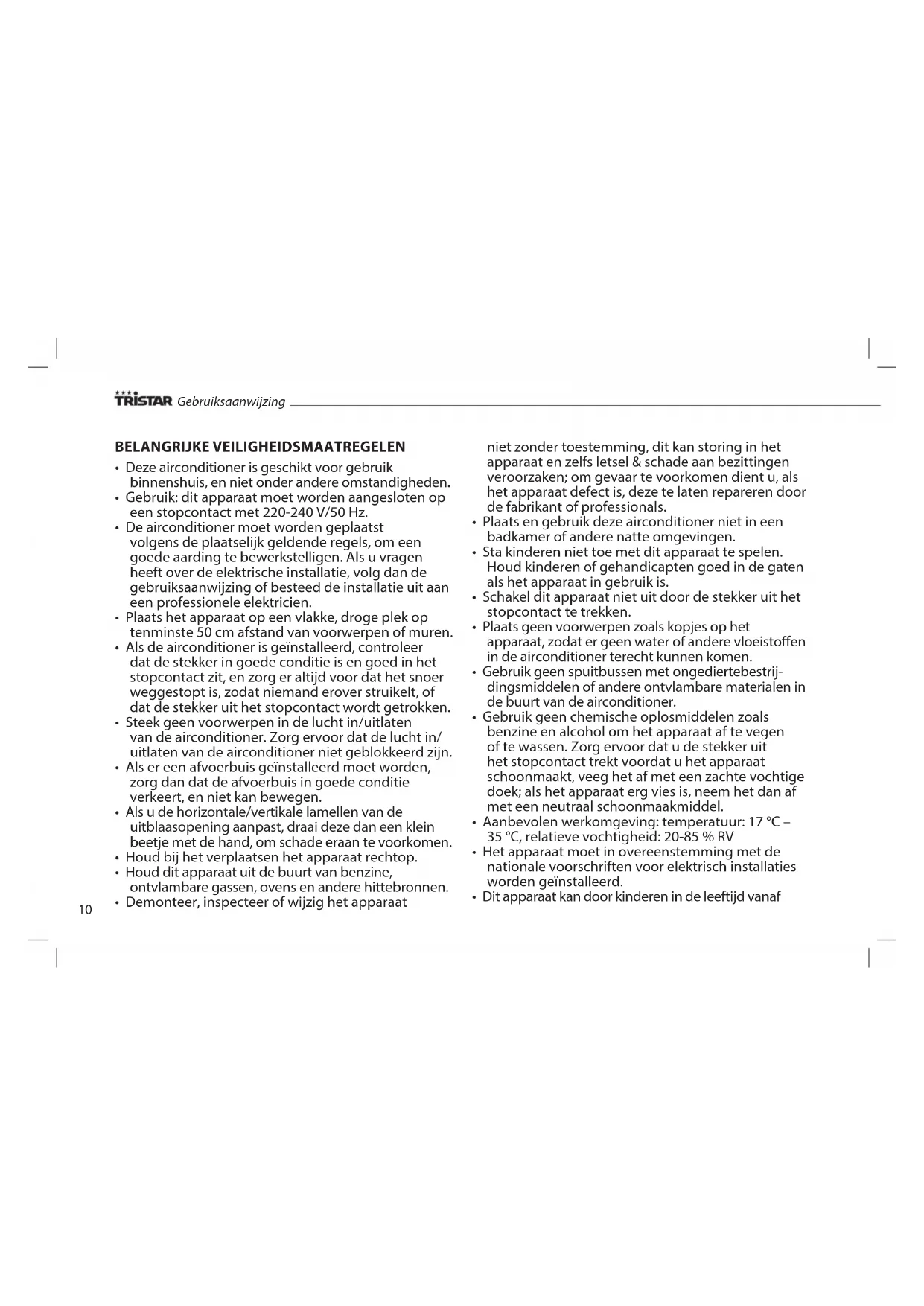

BELANGRIJKE VEILIGHEIDSMAATREGELEN

• Deze airconditioner is geschikt voor gebruik

binnenshuis, en niet onder andere omstandigheden.

• Gebruik: dit apparaat moet worden aangesloten op

een stopcontact met 220-240 V/50 Hz.

• De airconditioner moet worden geplaatst

volgens de plaatselijk geldende regels, om een

goede aarding te bewerkstelligen. Als u vragen

heeft over de elektrische installatie, volg dan de

gebruiksaanwijzing of besteed de installatie uit aan

een professionele elektricien.

• Plaats het apparaat op een vlakke, droge plek op

tenminste 50 cm afstand van voorwerpen of muren.

• Als de airconditioner is geïnstalleerd, controleer

dat de stekker in goede conditie is en goed in het

stopcontact zit, en zorg er altijd voor dat het snoer

weggestopt is, zodat niemand erover struikelt, of

dat de stekker uit het stopcontact wordt getrokken.

• Steek geen voorwerpen in de lucht in/uitlaten

van de airconditioner. Zorg ervoor dat de lucht in/

uitlaten van de airconditioner niet geblokkeerd zijn.

• Als er een afvoerbuis geïnstalleerd moet worden,

zorg dan dat de afvoerbuis in goede conditie

verkeert, en niet kan bewegen.

• Als u de horizontale/vertikale lamellen van de

uitblaasopening aanpast, draai deze dan een klein

beetje met de hand, om schade eraan te voorkomen.

• Houd bij het verplaatsen het apparaat rechtop.

• Houd dit apparaat uit de buurt van benzine,

ontvlambare gassen, ovens en andere hittebronnen.

• Demonteer, inspecteer of wijzig het apparaat

niet zonder toestemming, dit kan storing in het

apparaat en zelfs letsel & schade aan bezittingen

veroorzaken; om gevaar te voorkomen dient u, als

het apparaat defect is, deze te laten repareren door

de fabrikant of professionals.

• Plaats en gebruik deze airconditioner niet in een

badkamer of andere natte omgevingen.

• Sta kinderen niet toe met dit apparaat te spelen.

Houd kinderen of gehandicapten goed in de gaten

als het apparaat in gebruik is.

• Schakel dit apparaat niet uit door de stekker uit het

stopcontact te trekken.

• Plaats geen voorwerpen zoals kopjes op het

apparaat, zodat er geen water of andere vloeistoen

in de airconditioner terecht kunnen komen.

• Gebruik geen spuitbussen met ongediertebestrij-

dingsmiddelen of andere ontvlambare materialen in

de buurt van de airconditioner.

• Gebruik geen chemische oplosmiddelen zoals

benzine en alcohol om het apparaat af te vegen

of te wassen. Zorg ervoor dat u de stekker uit

het stopcontact trekt voordat u het apparaat

schoonmaakt, veeg het af met een zachte vochtige

doek; als het apparaat erg vies is, neem het dan af

met een neutraal schoonmaakmiddel.

• Aanbevolen werkomgeving: temperatuur: 17 °C –

35 °C, relatieve vochtigheid: 20-85 % RV

• Het apparaat moet in overeenstemming met de

nationale voorschriften voor elektrisch installaties

worden geïnstalleerd.

• Dit apparaat kan door kinderen in de leeftijd vanaf11

8 jaar en ouder en personen met verminderde

lichamelijke, zintuiglijke of geestelijke vermogens of

gebrek aan ervaring en kennis worden gebruikt als

zij onder toezicht staan of worden geïnstrueerd over

het veilige gebruik van het apparaat en de betrokken

gevaren begrijpen. Kinderen mogen niet met het

apparaat spelen. Reiniging en onderhoud door de

gebruiker mag niet door kinderen worden uitgevoerd,

tenzij zij ouder dan 8 jaar zijn en onder toezicht staan.

• Houd het apparaat en het snoer buiten bereik van

kinderen jonger dan 8 jaar.

8. Voor plaatsen van de stekker

9. Beugel voor het netsnoer

11. Netsnoer met stekker

(Aan/Uit): druk op deze knop om de airconditioner aan of uit te zetten.

(Modus): druk op deze knop om de koel-, ontvochtiging- of

ventilatormodus te selecteren.

en : als de “timer aan” of de “timer uit” is ingesteld, druk op de

Omhoog- of Omlaag-knop om de inschakel-/uitschakeltijd in te stellen; ti-

jdens de werking in de koel- of verwarmingsmodus of timerstatus, druk op

de Omhoog- of Omlaag-knop om de ingestelde temperatuur aan te pas-

sen en door gelijktijdig op de Omhoog- of Omlaag-knop te drukken kan

F worden geconverteerd. Standaard wordt

(Snelheid): druk op deze knop om het snelheidsniveau in de venti-

lator- en koelmodus te selecteren: hoog, gemiddeld en laag. Houd voor 5

seconden deze knop ingedrukt om de interne droogfunctie uit te voeren.

Houd opnieuw voor 5 seconden deze knop ingedrukt om te annuleren.

(Timer): druk op deze knop om de instellingenmodus van de timer

Display: geeft de ingestelde temperatuur in de koelmodus weer en geeft

de kamertemperatuur in de ventilator- en ontvochtigingmodus weer.12

AFSTANDSBEDIENING Aan/Uit: druk op deze knop om de aircondi-

tioner aan of uit te zetten.

Timer: druk op deze knop om de timer in

Swing: druk op deze knop en de horizontale

geleidelamel zal automatisch roteren.

Temperatuur-conversieknop: de temperatu-

Koel: druk op deze knop om de koelmodus te

Ontvochtigen: druk op deze knop om de

ontvochtigingmodus te selecteren.

Ventilator: druk op deze knop om de ventilator-

modus te selecteren.

Omhoog: druk op Omhoog om de temper-

atuur in te stellen of de timer aan te passen.

Omlaag: druk op Omlaag om de temperatu-

ur in te stellen of de timer aan te passen.

Hoog: druk op deze knop om de hoge snelheid

Gemiddeld: druk op deze knop om de gemid-

delde snelheid te selecteren.

Laag: druk op deze knop om de lage snelheid

Slaap: druk op deze knop om de slaapmo-

dus in te stellen. Wanneer de snelheid van

de ventilator boven en onder op een lage

snelheid is ingesteld, dan kan de temperatu-

ur en snelheid niet worden gewijzigd. Druk

opnieuw op deze knop om te annuleren.

INSTALLATIE Installeer op een vlakke en droge plaats en houd 50 cm rondom de aircon-

ditioner vrij om een goede luchtcirculatie mogelijk te maken. (Afbeelding

Montage van de afvoerpijp

• Sluit de montage van de afvoerpijp met de ronde aansluiting aan.

• Bevestig het ronde uiteinde van de montage van de afvoerpijp op de

uitblaasopening van de airconditioner. (Afbeelding 3.)

• Sluit de afgeplatte aansluiting van de aangesloten montage van

de afvoerpijp aan op de afdichtplaat van het venster. Installeer de

afdichtplaat op het meest dichtstbijzijnde venster. Zorg ervoor dat

er zich geen obstakels op een afstand van 50 cm rondom het venster

bevinden om een onbelemmerde luchtafvoer te garanderen.

• De afvoerpijp is 60 cm ~ 170 cm lang (inclusief adapter). Wij adviseren

de minimale lengte te gebruiken om energie te besparen.

• De lengte van de afvoerpijp is speciaal ontworpen in overeenstemming

met de specicaties van de airconditioner. Gebruik geen andere

afvoerpijpen van verschillende lengtes of materialen, omdat anders

een storing kan optreden.

Installatie van de afdichtplaat van het venster (Afbeelding 4.)

Het ontwerp van de afdichtplaat van het venster voldoet aan de meeste

standaard horizontale of verticale ramen.

• Muurgemonteerd (Afbeelding 5.)

• Bochtuitlijning (Afbeelding 6.)

• Onjuist bochtwerk (Afbeelding 7.)

Gebruiksaanwijzing13

NL BEDIENING Timer instellen

• Timer uit: Wanneer de airconditioner in werking is, druk op de

timer-knop, de timer-LED gaat branden en de display zal knipperen.

Gebruik de OMHOOG- en OMLAAG-knoppen om de tijd van 0,5 uur

tot 24 uur aan te passen. Wanneer de ingestelde tijd verstrijkt zal de

airconditioner automatisch uitschakelen.

• Timer aan: Wanneer de airconditioner in de stand-bymodus is

geschakeld, druk op de timer-knop, de timer-LED gaat branden en de

display zal knipperen. Gebruik de OMHOOG- en OMLAAG-knoppen om

de tijd van 0,5 uur tot 24 uur aan te passen.

• Tijdens deze instellingenprocedure kan de werkingsmodus na het

starten worden geselecteerd als de koelmodus wordt geselecteerd. De

ingestelde temperatuur kan tegelijkertijd worden aangepast. Nadat de

ingestelde tijd verstrijkt, zal de airconditioner automatisch starten en

de geselecteerde werkingsmodus uitvoeren.

De ingestelde tijd wijzigen

U kunt eenmaal op de TIMER-knop drukken in de werkingsmodus van de

timer, de resterende tijd zal worden getoond. Druk op de OMHOOG- of OM-

LAAG-knoppen om de tijd te verhogen/verlagen. Als u tijdens het knipperen

opnieuw op de TIMER-knop drukt, zal de ingestelde tijd worden geannuleerd.

!!!Opgelet: Als de airconditioner onmiddellijk na het uitschakelen in de

koelmodus opnieuw wordt gestart, zal het 3 minuten duren voordat het

koelproces zal starten.!!!

• Druk op de MODUS-knop om de koelmodus te selecteren.

• Druk op de OMHOOG- of OMLAAG-knop om de gewenste temperatuur

in het bereik van 18 ~ 30 °C (64-86 °F) in te stellen.

• Druk op de SNELHEID-knop om de gewenste snelheid van de ventilator

• Na het selecteren van koelmodus, druk op de SLAAP-knop op

de afstandsbediening om de slaapmodus in te schakelen. Het

snelheidsniveau zal automatisch in de laagste modus schakelen en de

airconditioner zal in ongeveer 7 uur automatisch uitschakelen.

• Druk op de SWING-knop om de swingfunctie te activeren.

• Zorg ervoor dat de afvoerpijp niet geïnstalleerd is.

• Druk op de MODUS-knop om de ontvochtigingmodus te selecteren.

• De temperatuur en snelheid zijn niet aan te passen.

• Druk op de SWING-knop om de swingfunctie te activeren.

• Druk op de MODUS-knop om de ventilatormodus te selecteren.

• Druk op de SNELHEID-knop om de gewenste snelheid van de ventilator

te selecteren. Druk in deze modus op de SNELHEID-knop en houd voor

5 seconden ingedrukt om de interne droogfunctie uit te voeren, d.w.z.

de ventilatoren boven en onder werken gelijktijdig. Druk opnieuw

op de SNELHEID-knop en houd voor 5 seconden ingedrukt om de

interne droogfunctie te annuleren. Zorg ervoor dat de afvoerpijp niet

geïnstalleerd is in deze modus.

• Tijdens de ventilatormodus kan de temperatuur niet worden aangepast.

• Druk op de SWING-knop om de swingfunctie te activeren.

• Wanneer de indicatie-LED “water vol” gaat branden, zal de

airconditioner stoppen met werken, u moet vervolgens het water

aftappen zoals verder beschreven in de handleiding. Na het aftappen

zal de airconditioner automatisch gestart worden.

• Als uw kamer rechtstreeks naar de zon is gericht, sluit de gordijnen.

AFTAPPEN (AFBEELDING 8.)

• Wanneer de indicatie-LED “water vol” gaat branden, zal de airconditioner

stoppen met werken, u moet vervolgens het water aftappen.

• Plaats de airconditioner op een plaats waar u het water direct kunt

aftappen (zoals toilet of gootsteen).

Vóór het reinigen, schakel de airconditioner uit en trek de stekker uit het

• Reinig het oppervlak van de airconditioner met een stofdoek of met

een vochtige zachte doek. Gebruik geen chemische oplosmiddelen,

zoals alcohol, benzeen en benzine.

• Als de lterzeven door stof worden geblokkeerd, zal de luchtcirculatie

worden belemmerd en zal dit invloed hebben op de eciëntie van de

• Als de airconditioner regelmatig wordt gebruikt, moeten de lterzeven

om de twee weken worden schoongemaakt.

• Trek de lterzeven eruit in de richting zoals weergegeven.

• Leg de lterzeven in warm water met een neutraal reinigingsmiddel

(ongeveer 40 °C) en maak ze schoon.

• Laat de lterzeven op een schaduwrijke plek drogen.

• Plaats de lterzeven terug in de oorspronkelijke stand.

OPSLAG NA HET SEIZOEN Wanneer de airconditioner na het seizoen of voor een lange tijd niet wordt

gebruikt, moeten corresponderende onderhoudsmaatregelen worden

• Tap het water af, zoals beschreven in het hoofdstuk “Aftappen”.

• Wikkel het netsnoer op en zet het aan de achterkant van het apparaat

• Verwijder de afvoerpijp.

• Stop de airconditioner in een plastic zak en zet het op een droge plaats.

• Haal de batterijen uit de afstandsbediening en bewaar ze goed.

DETECTIECODES Intelligente detectiefuncties

Detectiecodes Betekenis

E2 Abnormale detectie van de kamertemperatuursensor

E3 Abnormale detectie van de spoelpijpsensor

FL De airconditioner is in de alarmmodus “water vol” geschakeld

• Op dit product zit een garantie van 24 maanden. Uw garantie is geldig

als het product wordt gebruikt volgens de instructies, en voor het doel

waar het voor gemaakt is. Daarnaast dient het originele aankoopbewijs

(factuur, rekening of bon) meegestuurd te worden, met de datum van

aankoop, de naam van de leverancier en het productnummer van het

• Voor gedetailleerde garantievoorwaarden kunt u onze website

raadplegen: www.service.tristar.eu

Gebruiksaanwijzing15

NL MILIEU Dit toestel mag aan het einde van de levensduur niet met het

huishoudelijk afval worden weggeworpen, maar moet bij een

centraal inzamelpunt voor het hergebruiken van elektrische en elektro-

nische toestellen voor huishoudelijk gebruik worden aangeboden. Dit

symbool op het toestel, in de gebruikshandleiding en op de verpakking

vestigt uw aandacht op deze belangrijke kwestie. De gebruikte materialen

in dit toestel kunnen worden gerecycled. Door gebruikte toestellen voor

huishoudelijk gebruik te recyclen, levert u een belangrijke bijdrage aan de

bescherming van ons milieu. Vraag uw lokale autoriteiten voor informatie

met betrekking tot de inzamelpunten.

ONDERSTEUNING U kunt alle beschikbare informatie en reserveonderdelen vinden op
